Появилась у меня возможность обследовать свою квартиру профессиональным тепловизором, я думал что это будет интересно, но не думал что на столько. И поэтому решил поделиться и с вами.

Использовал тепловизор FLIR t335 .
49 фото

Тепловизор: Необычный взгляд на обычные вещи

Yap 18.05.2026 - 10:06

Продам слона • На сайте 21 год

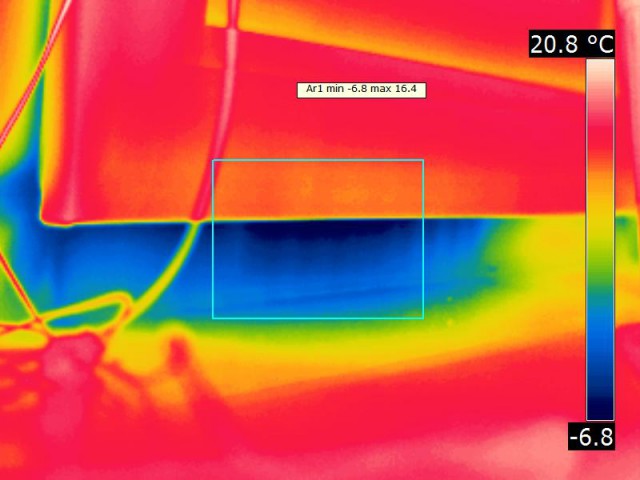

2. Начал я с балкона, там нашел всего одно место где промерзает стена. Это стык кирпичной кладки, которая отгораживает небольшой сусек. Промерзает потому что кладка Т-образная и она граничит с улицей. Ну и немного в углу. Балкон не отапливается

В рамке определяется минимальная и максимальная температура

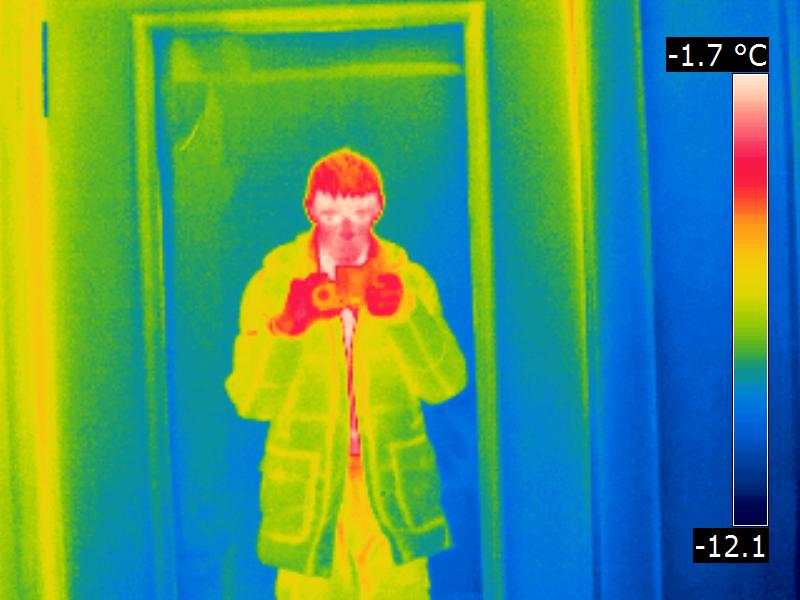

3. Моё отражение в дверном стекле. Тепловизор не видит сквозь стёкла

4. На этом месте я стоял буквально пару минут в тапочках. За это время деревянный пол нагрелся на 5 градусов. Так же видно лаз в подпол, живу в кирпичном доме на первом этаже.

5. Кот вышел смотреть что я делаю)

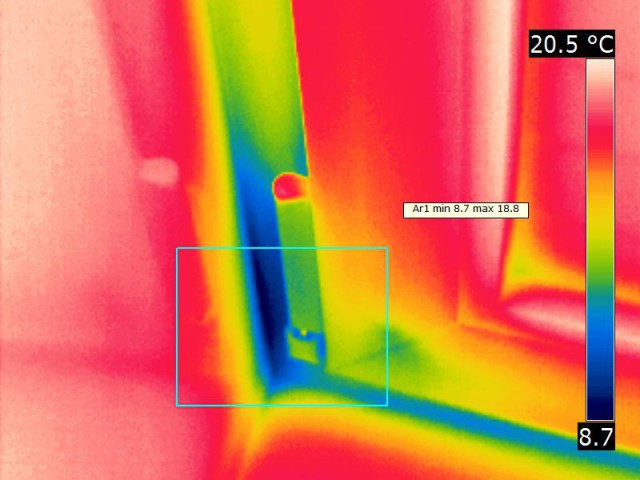

6. Далее ушел в комнату, угол оконного проёма промерзает до 8 градусов

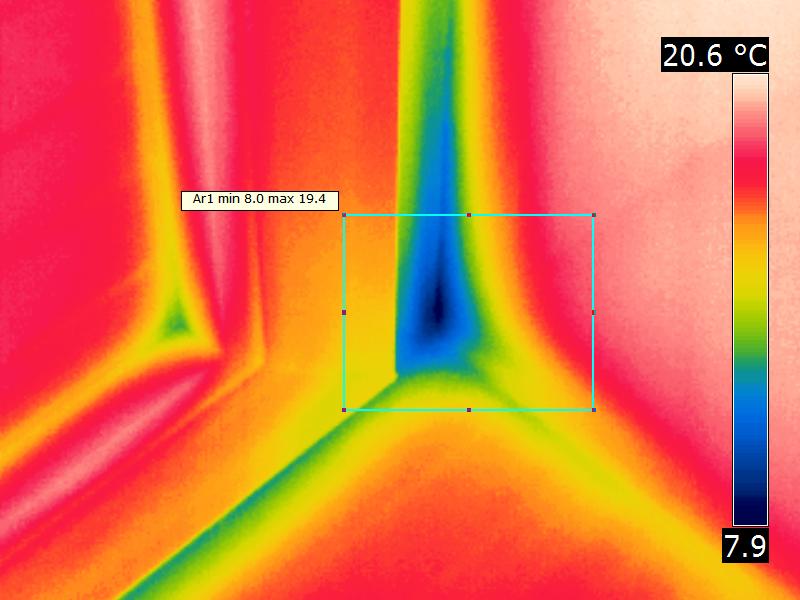

7. Тоже самое окно

8. Дверь на балкон

9. А вот тут обнаружился косяк, уплотнительная резинка не прилегает плотно к раме, видно как сифонит

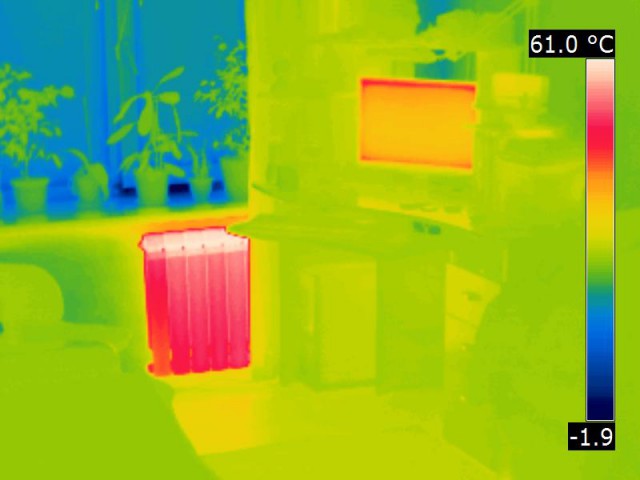

10. Видно как нагревается радиатор отопления из биметалла. Так же интересен тот факт что корпуса вентилей нагреваются всего до 34 градусов, хотя самая горячая часть радиатора выше 60 градусов.

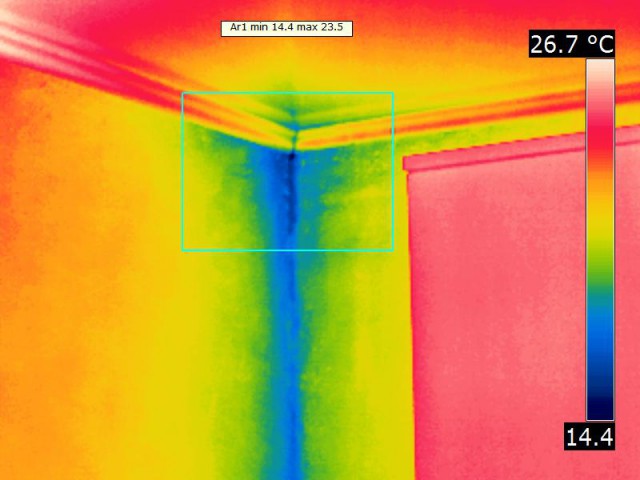

11. Это угол комнаты, стена слева граничит с балконом, правая с подъездом

12. Телевизор

13. Кот, с холодным носом

14. Это входная дверь. Видно силовые элементы внутри двери и глазок.

15. Она же

16. След на ламинате

17. Это вводной щиток, всё нормально. Температура не превышает 30 градусов. Точки слева это не нагрев, на шине ничего нет. Видимо просто тепловое отражение.

18. Снова входная дверь. Слева перегородка между комнатой, и стена граничащая с подъездом

19. Точечные светильники. В данный момент они выключены. Фото сделано в полной темноте.

20. Это место граничит с трубой горячего водоснабжения

21. Далее перешел в следующую комнату. Окно утеплено хорошо

22. А вот в углу пену видимо сэкономили сволочи... Забыл сказать, температура на улице была около -20 градусов.

23. А вот это самый большой косяк который нашел, уплотнительная резинка не уплотняет

24. Опять радиатор

25. Общий вид комнаты
