Как вживить MicroUSB в флешку


Страницы: (4) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

ug2580	31.01.2016 - 20:29 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	304 Предлагаю вам небольшую доработку маленькой флешки. Есть у меня старая флешка Silicon Power 32GB 18 фото
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

ug2580	31.01.2016 - 20:30 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	служила она мне долго и верно. Потрепалась вся, корпус зацарапался, ушко для шнурка отпало. Иногда появляется нужда подключать её к планшету, смарту. Таскать с собой ещё и переходник который постоянно где то в сумке теряется, быстро надоело. Подумал и решил вживить в неё MicroUSB штекер. Ну а что могу ведь, с паяльником на "ты". Поехали. Разбираем (фото разборки не делал, разобрать её не сложно)
	[^]

ug2580	31.01.2016 - 20:30 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	Берём кусок плоского кабеля. Находим в сети распиновку USB и MicroUSB.
	[^]

ug2580	31.01.2016 - 20:30 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	Паяем всё по схеме.
	[^]

ug2580	31.01.2016 - 20:31 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	111
	[^]

ug2580	31.01.2016 - 20:31 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	222
	[^]

ug2580	31.01.2016 - 20:31 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	Делаем перемычку между 4 и 5 контактом, без неё не заработало.
	[^]

ug2580	31.01.2016 - 20:32 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	333
	[^]

ug2580	31.01.2016 - 20:32 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	Временно подпаиваем вторые концы провода к самой флешке. Проверяем всё ли работает.
	[^]

ug2580	31.01.2016 - 20:33 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	444
	[^]

ug2580	31.01.2016 - 20:33 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	Работает! Отпаиваем! Вставляем его в заднюю крышку флешки и заливаем чудо смолой, с обеих сторон.
	[^]

ug2580	31.01.2016 - 20:33 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	555
	[^]

ug2580	31.01.2016 - 20:34 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	666
	[^]

ug2580	31.01.2016 - 20:34 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	777
	[^]

ug2580	31.01.2016 - 20:34 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	Смола хороша тем что сохнет быстро. Минут 10 и можно продолжить, не боясь "вляпаться" или что то смазать, сместить. После полного высыхания подрезать, подточить всё лишнее. Прикинуть как всё соберётся.
	[^]

ug2580	31.01.2016 - 20:35 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	Подошло. Идём дальше режим в размер конец провода. Зачищаем, лудим, припаиваем к разъёму USB.
	[^]

ug2580	31.01.2016 - 20:35 [ показать ]
Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	Перед окончательной сборкой ещё раз проверяем.
	[^]

ug2580	31.01.2016 - 20:36 [ показать ]

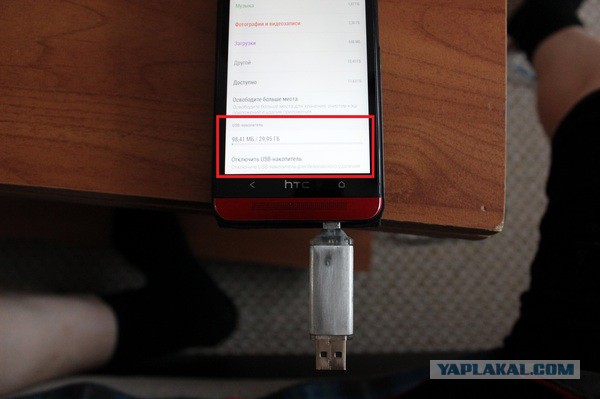

Статус: Offline Юморист Регистрация: 13.08.15 Сообщений: 452	Всё работает. Собираем корпус и можно пользоваться. Теперь можно пользоваться флешкой без поисков переходников. Спасибо за внимание!
	[^]

bori5an	31.01.2016 - 20:36 [ показать ] 517
Статус: Offline Шутник Регистрация: 8.07.13 Сообщений: 15	Чувак, китайцы уже все придумали ))
	[^]

nrg86	31.01.2016 - 20:37 [ показать ] 19
Статус: Offline Юморист Регистрация: 23.03.13 Сообщений: 428	ТС, ты пряморук, молодец. Для неумех есть готовые решения в магазине)
	[^]

ANDRONKAA	31.01.2016 - 20:37 [ показать ] 10
Статус: Offline Приколист Регистрация: 29.02.12 Сообщений: 217	во - так этож он - котопес ...
	[^]

dverotbmw	31.01.2016 - 20:38 [ показать ] 70
Статус: Offline - Регистрация: 4.03.15 Сообщений: 1196	Внезапно взоржал.
	[^]

vandervano	31.01.2016 - 20:38 [ показать ] 3
Статус: Offline Шутник Регистрация: 26.03.15 Сообщений: 31	За рукажопие зелень!
	[^]

XanderBass

31.01.2016 - 20:38

Статус: Offline

Свободяй

Регистрация: 1.02.11
Сообщений: 10758

Цитата

Есть у меня старая флешка Silicon Power 32GB

Вот и дожили мы до времён, когда 32 гигабайта - это старая флешка.

[^]

~~Fx13~~	31.01.2016 - 20:38 [ показать ] 9
Статус: Offline Шутник Регистрация: 2.02.14 Сообщений: 47	Думал об этом а тут прям само , спасибо тс сейчас замучу тоже на 32гб Это сообщение отредактировал Fx13 - 31.01.2016 - 20:39
	[^]
