Часы на индикаторах ИН-14
, стимпанк
[
Версия для печати
]
Страницы:
(4)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
Wallery
18.01.2016 - 09:49
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
270
Подобные часы я уже делал, но в данном случае решил сделать корпус из пластин и применить патинирование
20
фото + видео
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Wallery
18.01.2016 - 09:51
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
Сами корпуса для часов почти не претерпели изменений - корпус выточен из латунной трубы, а потом в него впаиваются трубки для ламп и дно.
[
^
]
Wallery
18.01.2016 - 09:53
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053

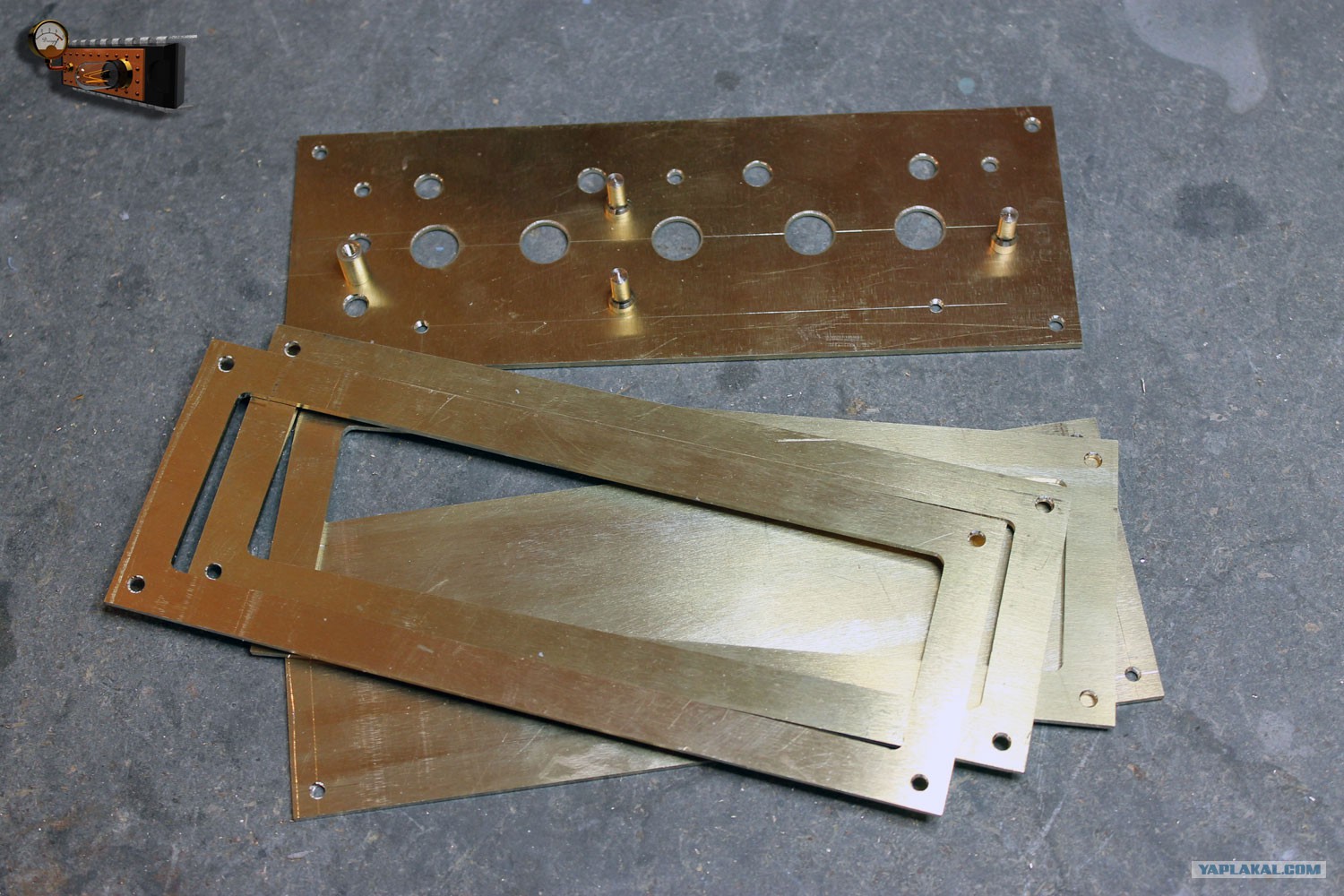

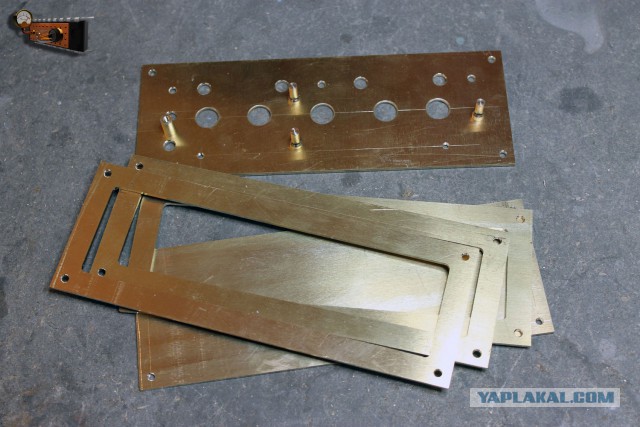

Для корпуса делаю пять одинаковых пластин из латуни толщиной 2 мм.

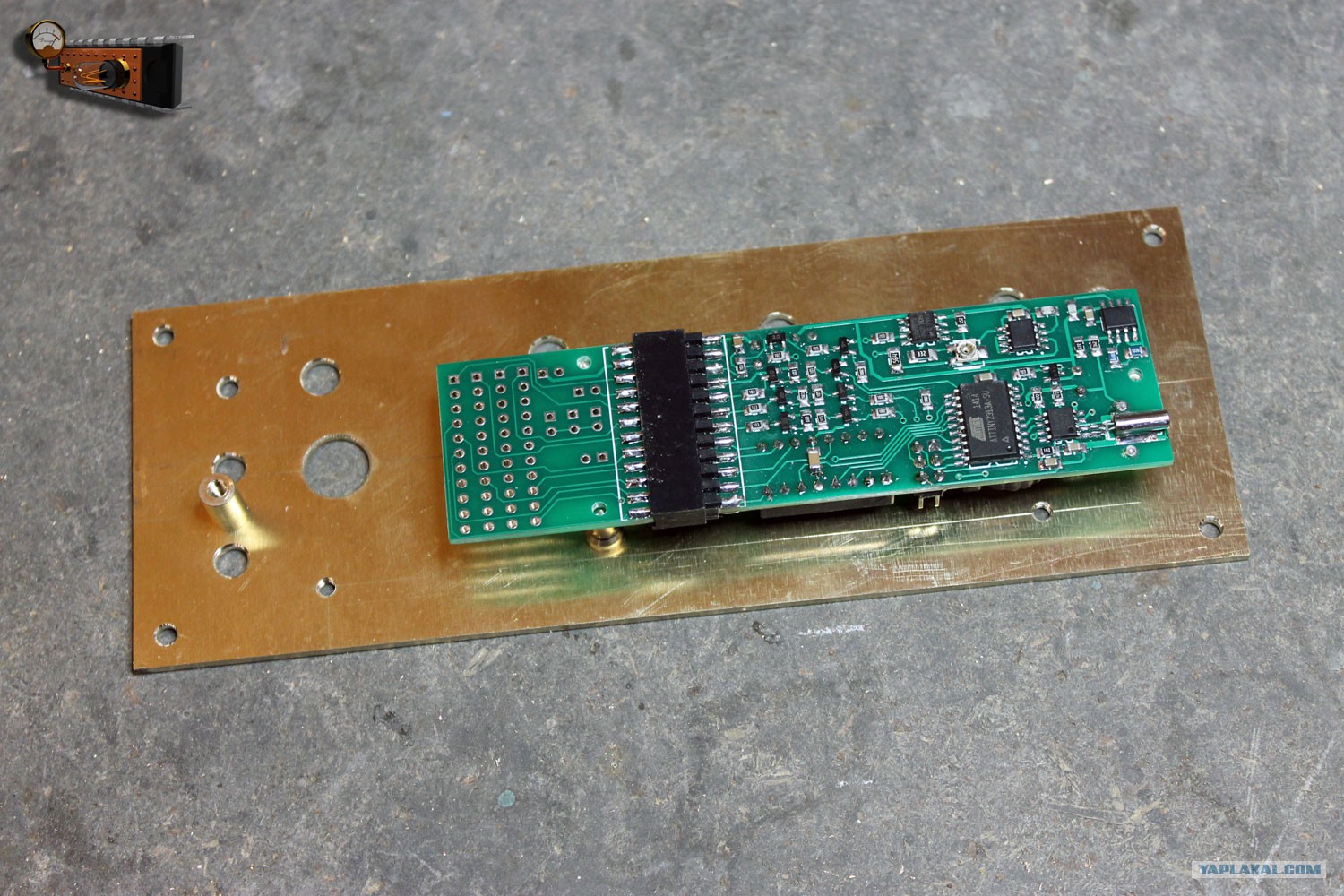

В одной делаются отверстия для проводов и крепления стекла, так же устанавливаю стойки для платы. В трёх пластинах прорезается окно, что и образует пустое пространство.
[
^
]
Wallery
18.01.2016 - 09:55
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
02
[
^
]
Wallery
18.01.2016 - 09:56
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
Крепление для стекла фрезеруется из латунного квадрата 10Х10 мм.
[
^
]
Wallery
18.01.2016 - 09:56
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
В одной пластине делаю втулку для провода питания.
[
^
]
Wallery
18.01.2016 - 09:58
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
Пластины корпуса соединяются винтами и втулками в пакет.
[
^
]
Wallery
18.01.2016 - 10:00
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053

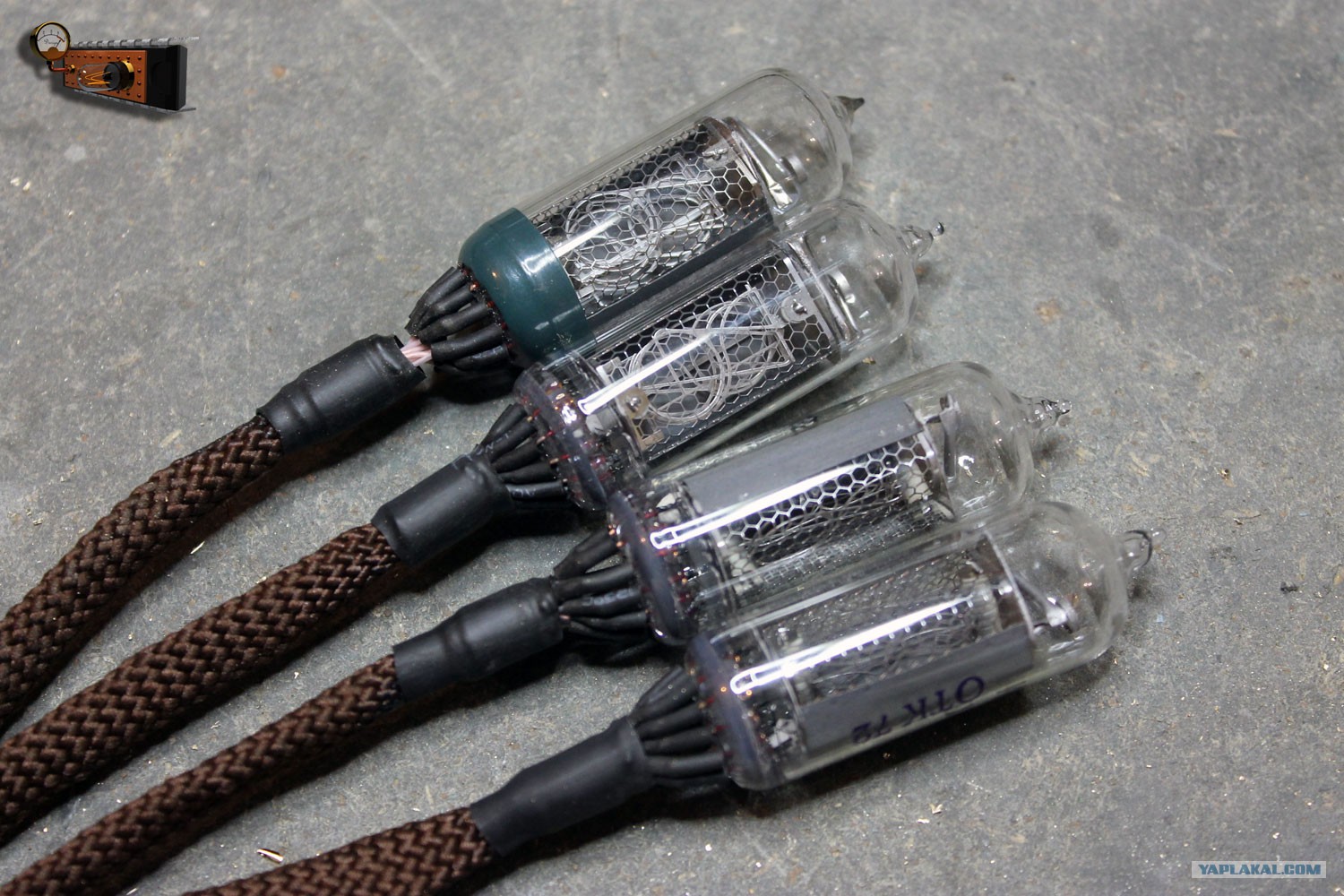

К лампам припаиваю провода и одеваю тканевую оплётку.
[
^
]
Wallery
18.01.2016 - 10:01
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
Лампы крепятся в корпусе с помощью термоклея, что позволит их демонтировать в случае необходимости.
Это сообщение отредактировал
Wallery
- 18.01.2016 - 10:19
[
^
]
Wallery
18.01.2016 - 10:02
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053

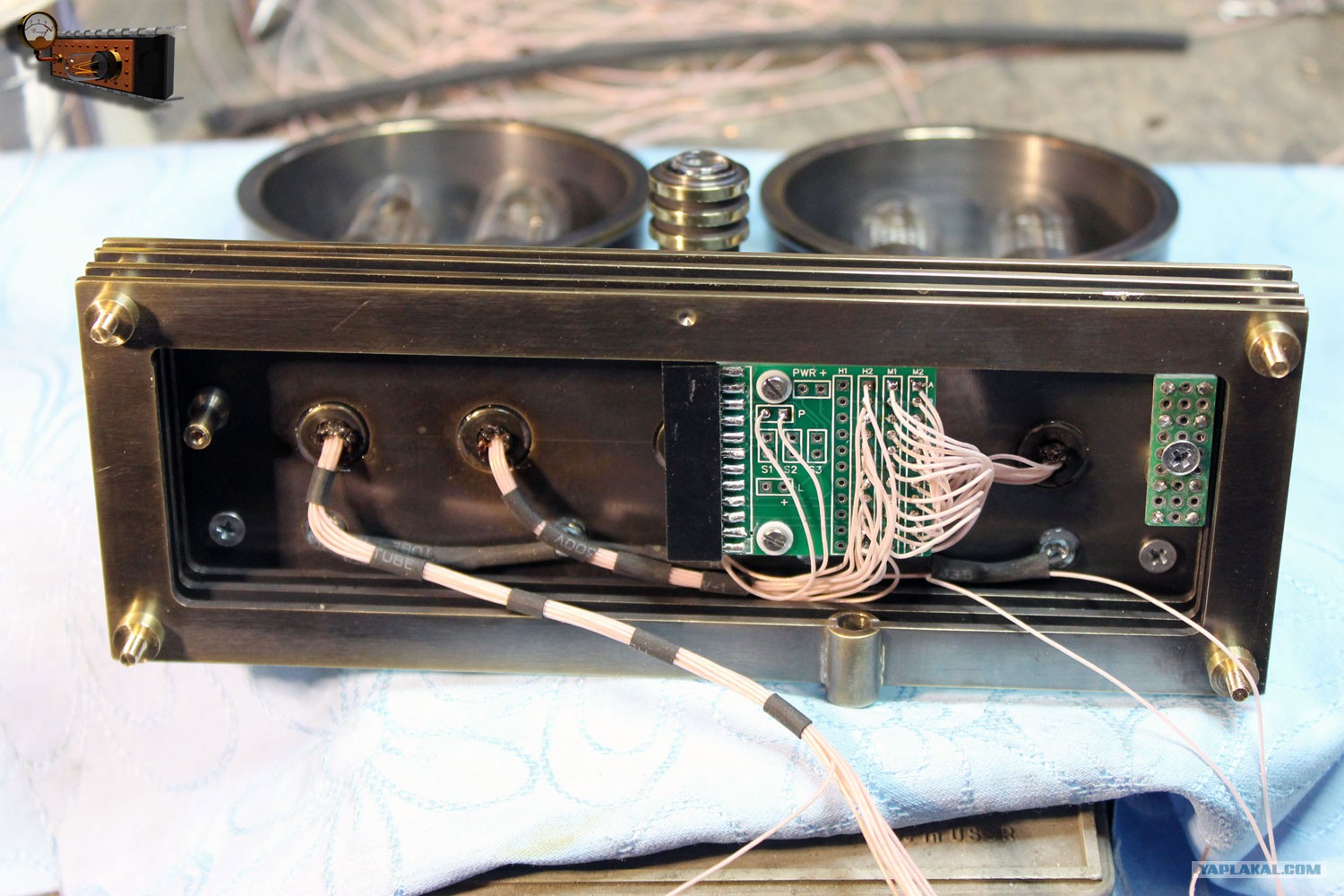

Приступаю к монтажу.
[
^
]
Wallery
18.01.2016 - 10:02
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053

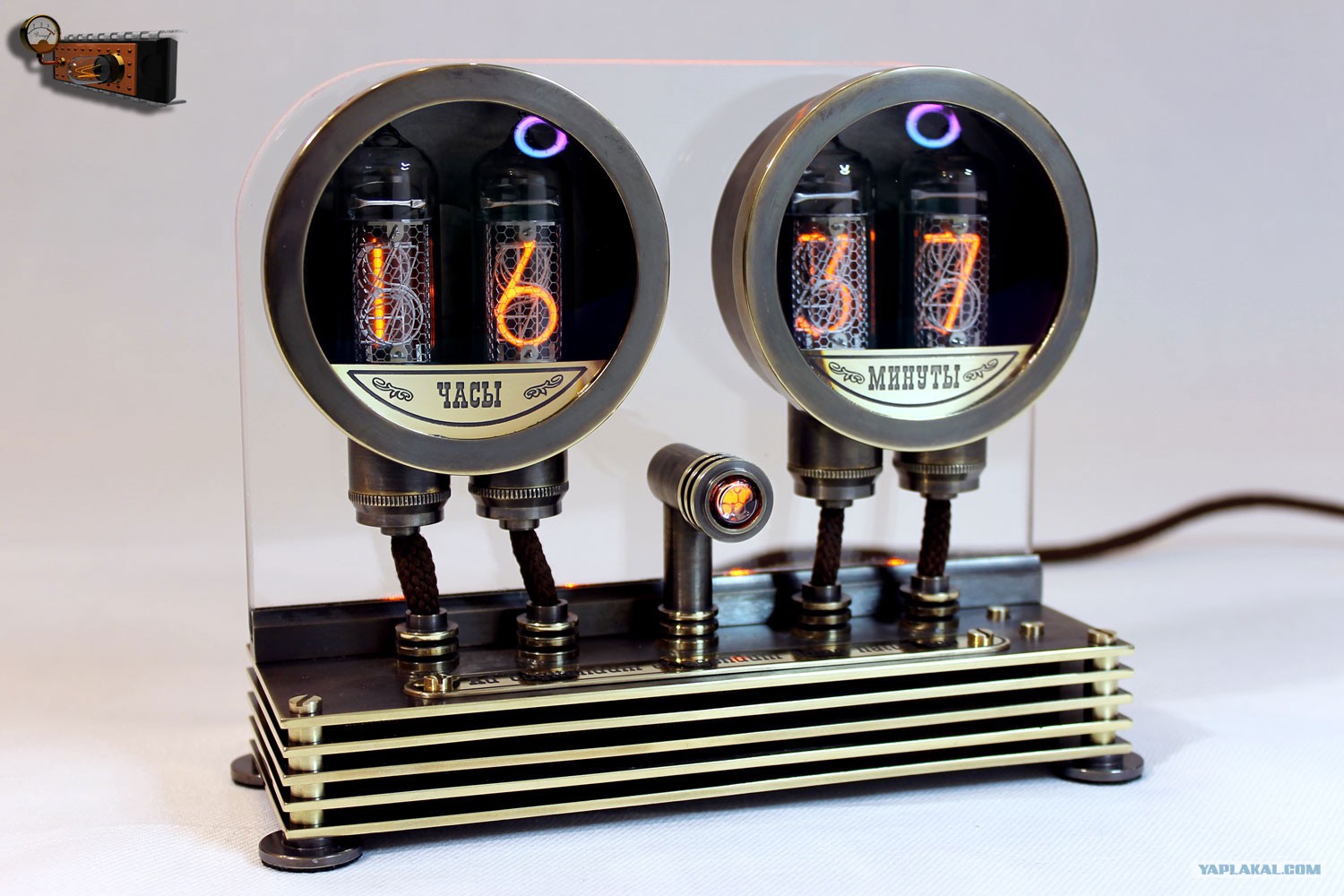

Вот то, что получилось в итоге.
Общий вид.
[
^
]
Wallery
18.01.2016 - 10:04
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
Корпус из пластин. По периметру окна проложил латунную сетку для защиты от попадания внутрь посторонних предметов.
[
^
]
Wallery
18.01.2016 - 10:05
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
Вид сверху на шильдик.
[
^
]
Wallery
18.01.2016 - 10:06
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
Кнопки управления.
[
^
]
Wallery
18.01.2016 - 10:07
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
Мигающий индикатор.
[
^
]
Wallery
18.01.2016 - 10:08
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053

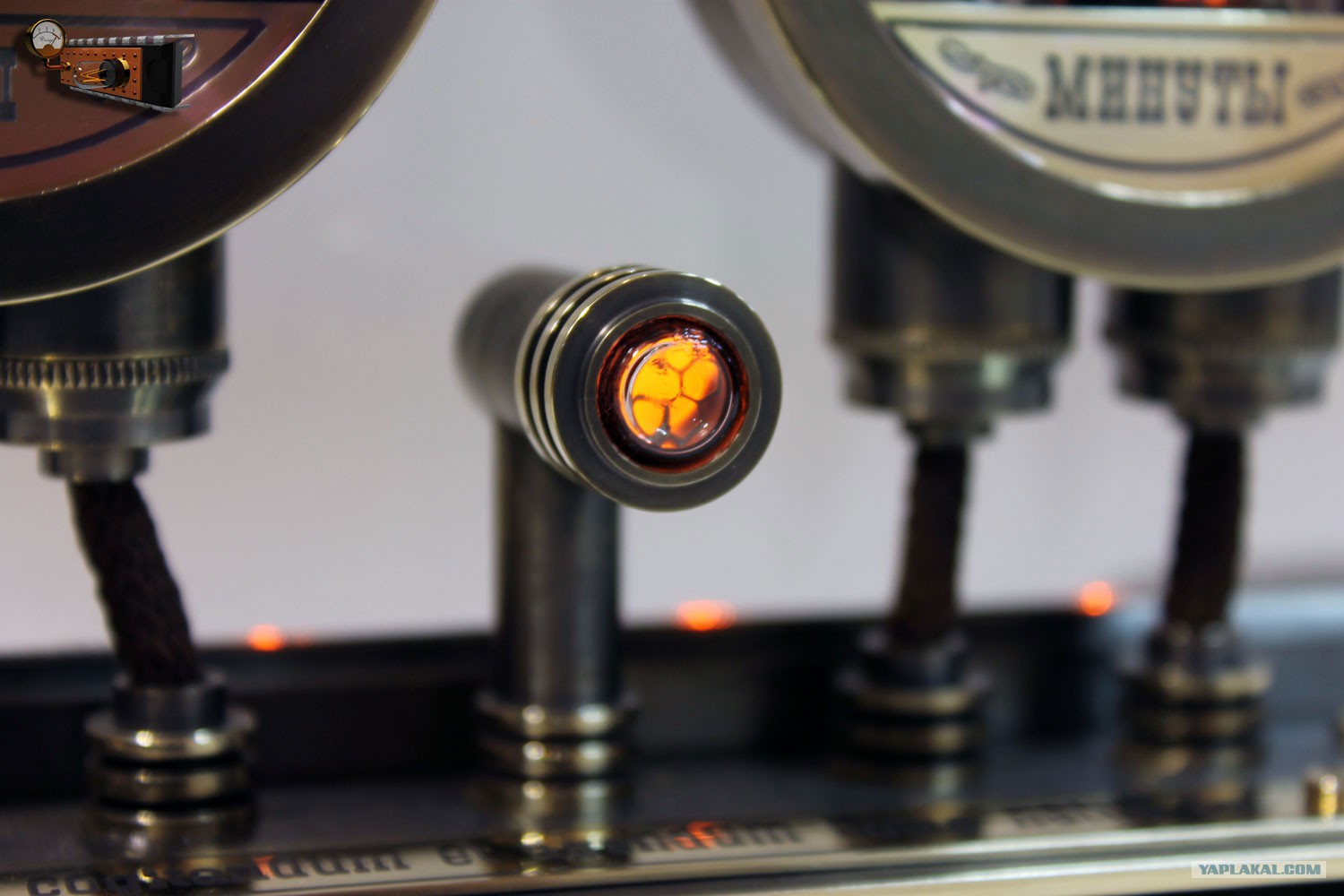

Индикатор крупно.
[
^
]
Wallery
18.01.2016 - 10:09
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053

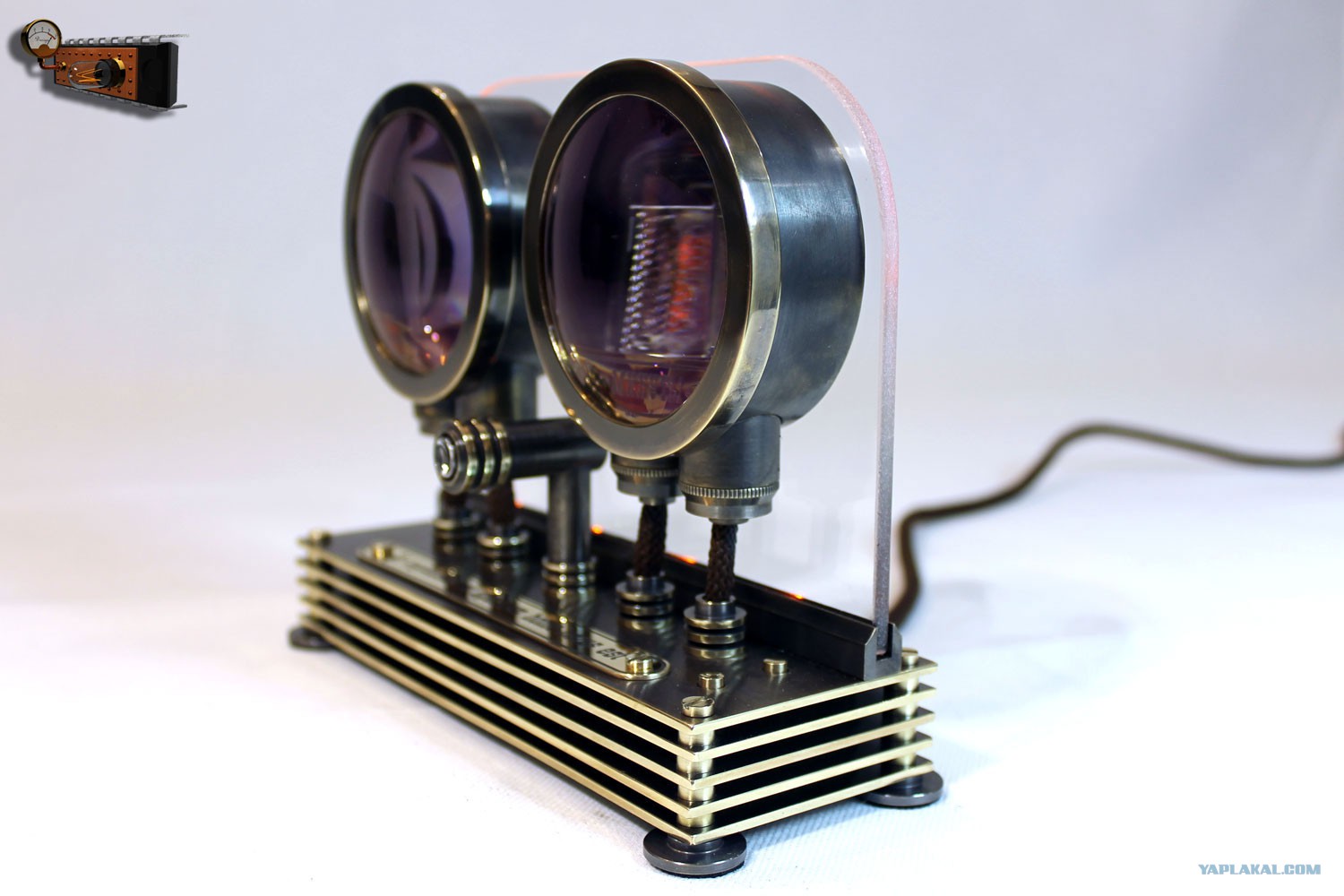

Вид сбоку.
[
^
]
Wallery
18.01.2016 - 10:10
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053

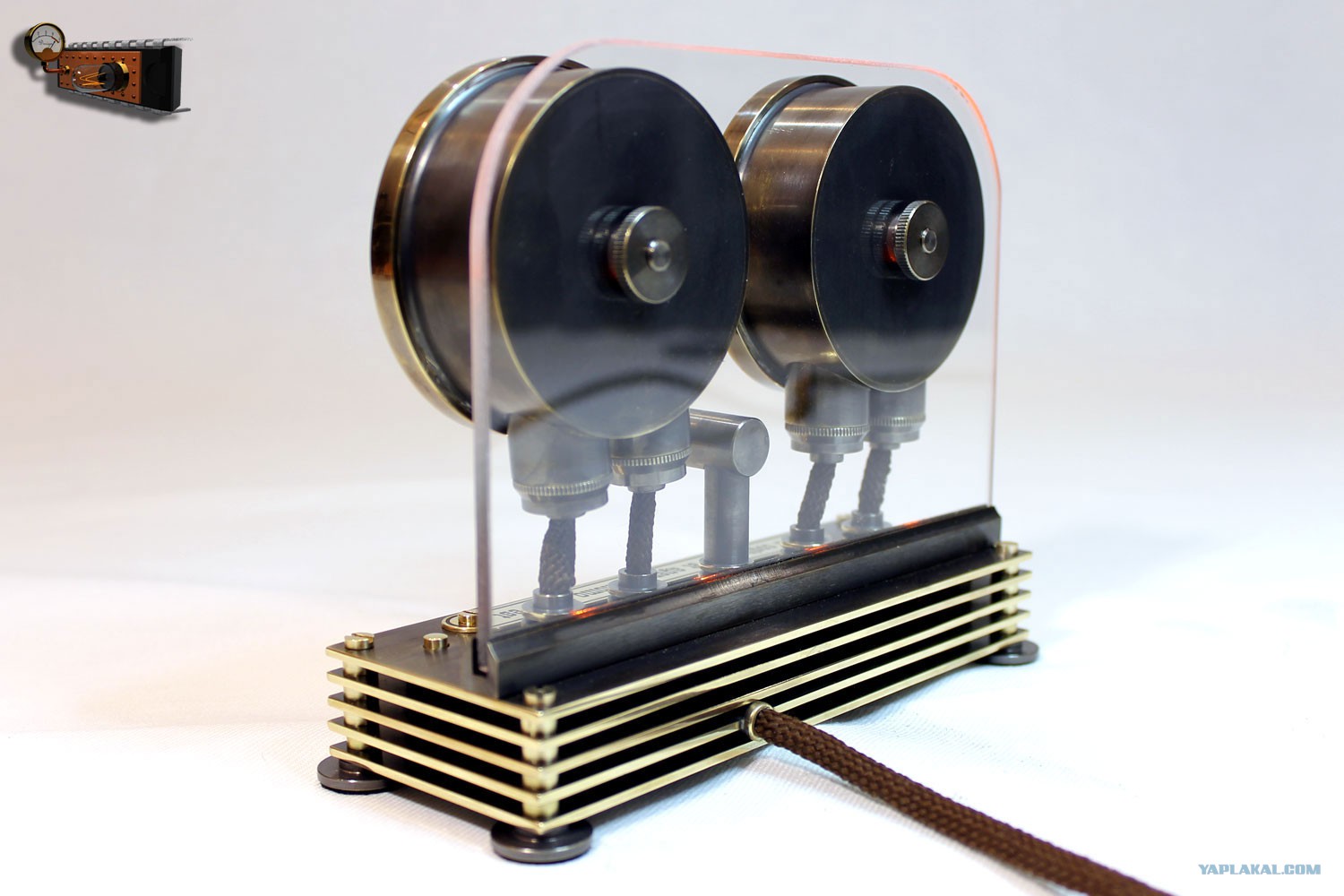

Вид сзади.
[
^
]
Wallery
18.01.2016 - 10:11
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053

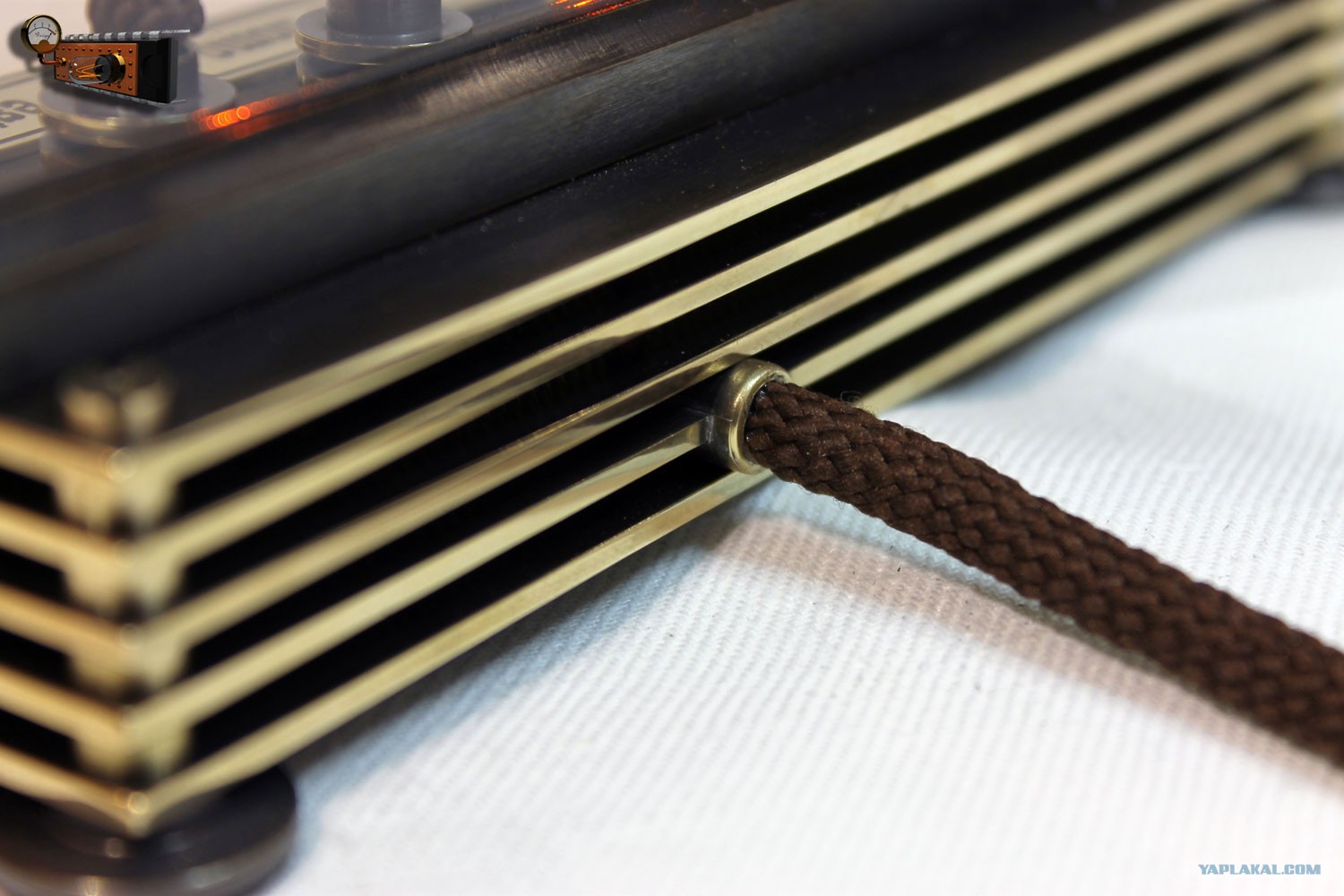

Кабель питания.
[
^
]
Wallery
18.01.2016 - 10:11
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053

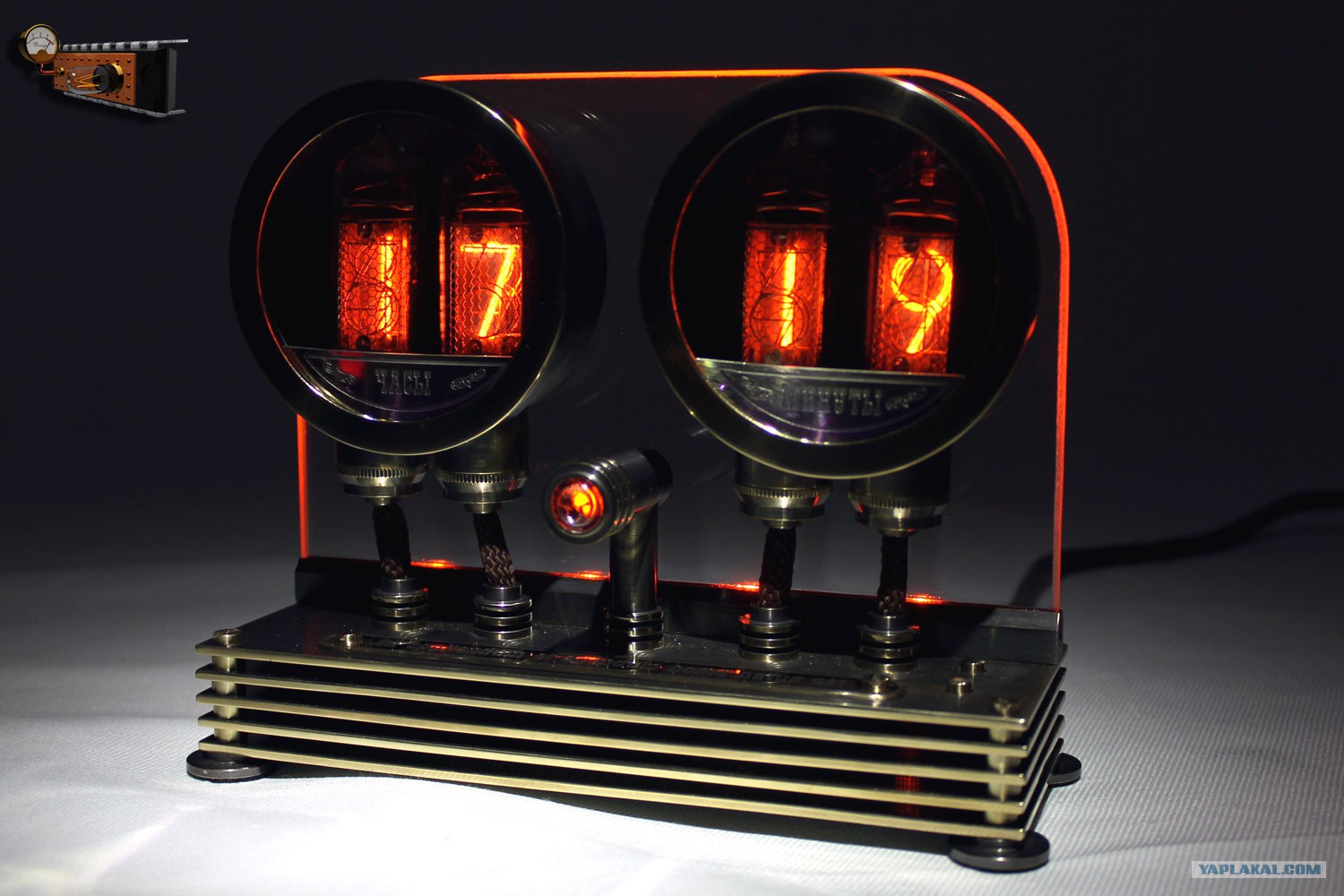

Вид в темноте.
[
^
]
Wallery
18.01.2016 - 10:12
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
Ещё один вид в темноте и небольшое видео.
Это сообщение отредактировал
Wallery
- 18.01.2016 - 10:14
[
^
]
XRumata
18.01.2016 - 10:13
[
показать
]
5
Статус:
Offline
Юморист
Регистрация: 21.08.13
Сообщений: 483
Зелень! Адназначна!!
И напомнило мне это - Хроники Риддика ))) там у визоров, подобный на мордахе был ))
[
^
]
Кирюха071
18.01.2016 - 10:15
[
показать
]
6
Статус:
Offline
Приколист
Регистрация: 24.12.15
Сообщений: 263
Вообще охуенно ТС! Тоже хочу такие!
[
^
]
Vovanych
18.01.2016 - 10:16
[
показать
]
2
Статус:
Offline
Приколист
Регистрация: 6.03.14
Сообщений: 236
Пристально слежу за творчеством ТС. Исполнение как всегда на высоте!
[
^
]
Wallery
18.01.2016 - 10:21
[
показать
]
12
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2053
Вот первая версия, от которой собственно и отталкивался.
[
^
]
