Электрическая лучина "Светочъ"
, Настольная лампа в стиле стимпанк
[
Версия для печати
]
Страницы:
(5)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
Wallery
11.01.2016 - 12:40
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
423
В этот раз решил сделать настольную лампу в стиле стимпанк, но сделать так, чтобы в ней была какая нибудь изюминка. В качестве изюминки придумал абажур с изменяемой геометрией.
35
фотографий и видео.
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Wallery
11.01.2016 - 12:40
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Работу начал с корпуса редуктора.
[
^
]
Wallery
11.01.2016 - 12:40
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060

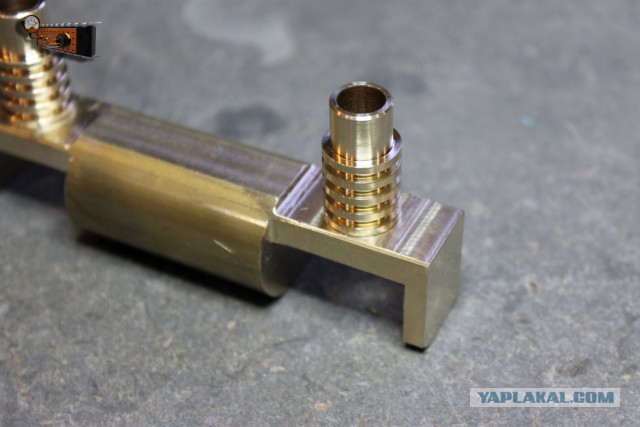

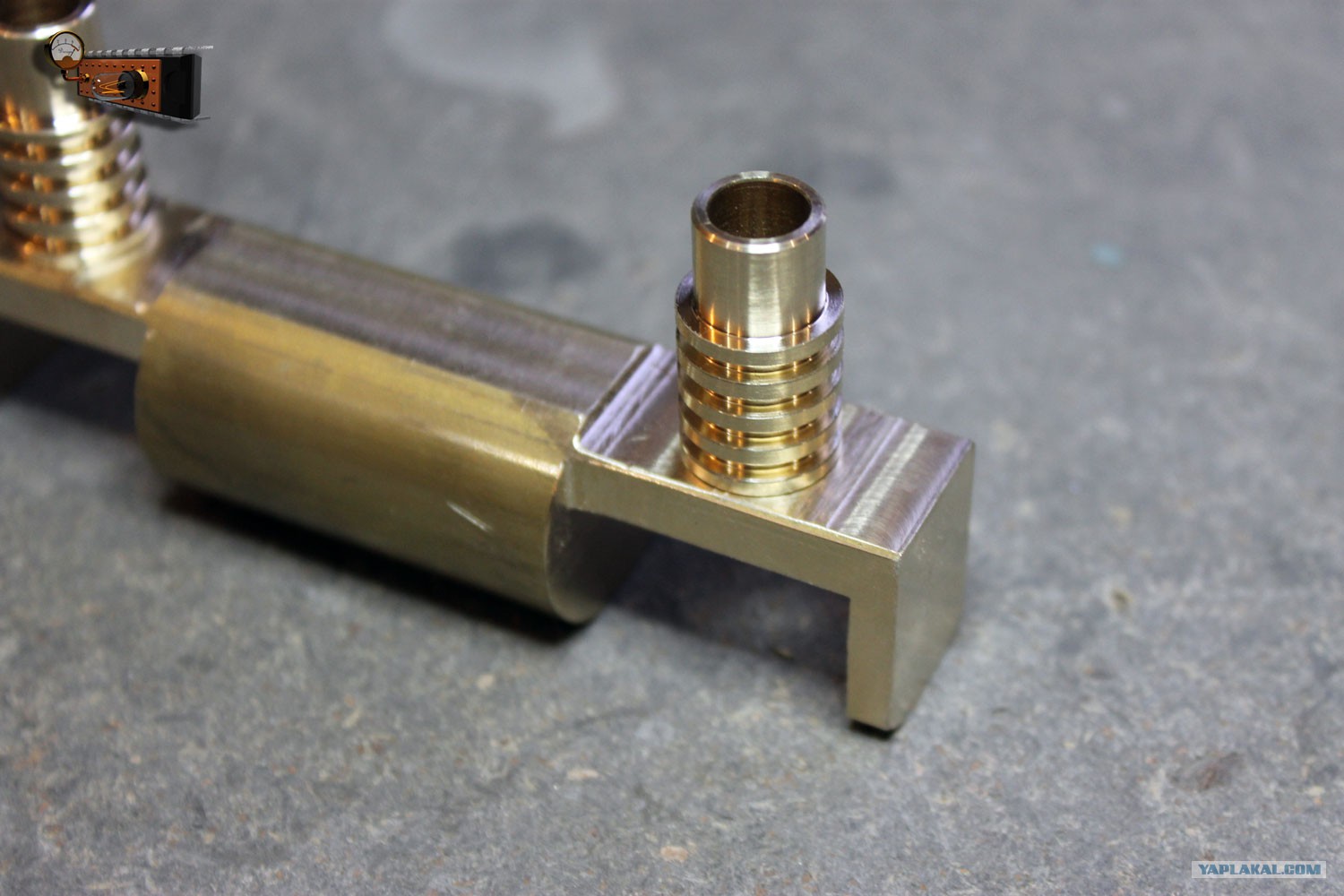

По краям устанавливаю втулки стоек, эти же стойки будут передавать вращение к подвижным лепесткам абажура.
[
^
]
Wallery
11.01.2016 - 12:40
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060

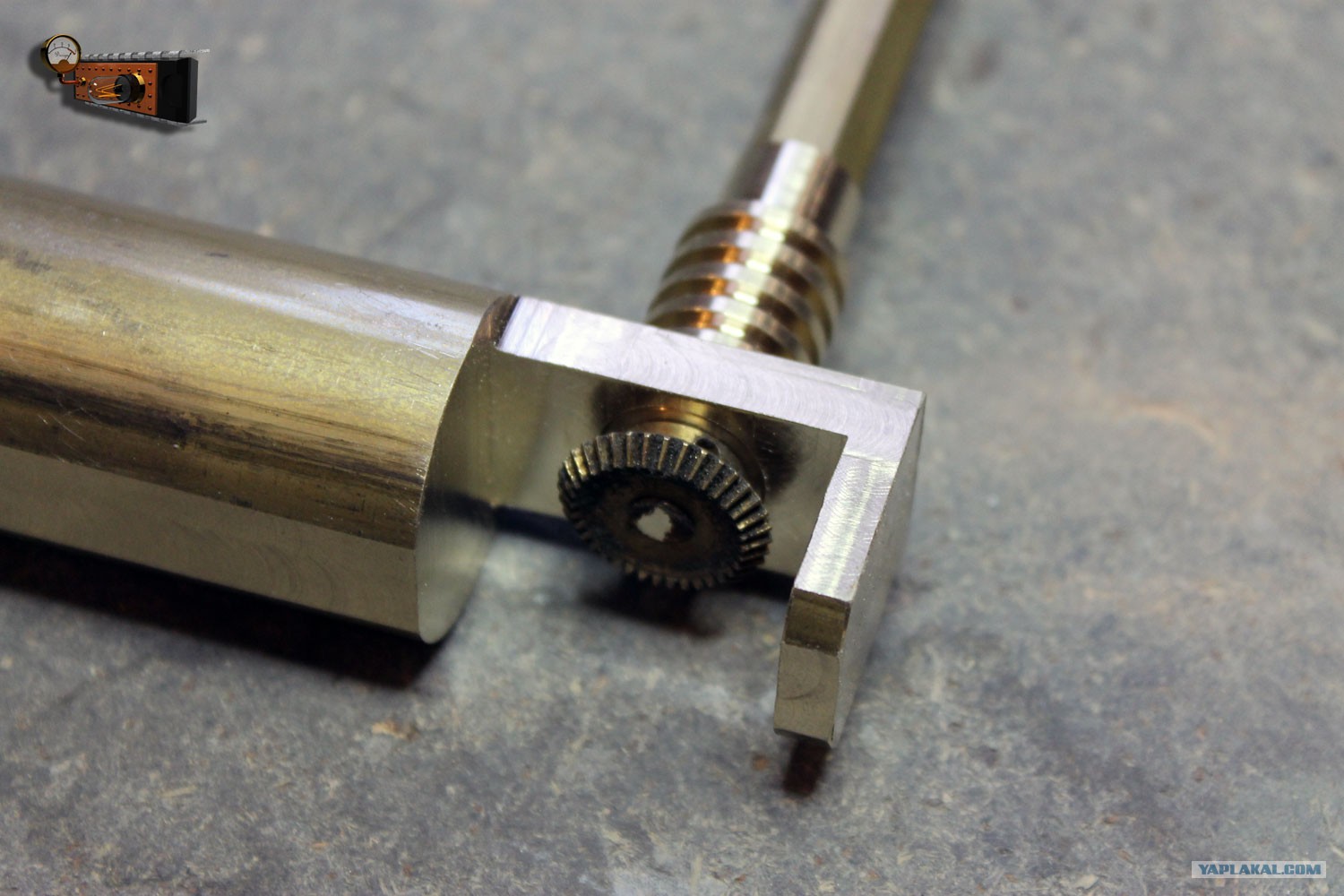

На нижнюю часть стойки крепится коническая шестерёнка.
[
^
]
Wallery
11.01.2016 - 12:41
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Корпус проходит через центральную стойку.
Это сообщение отредактировал
Wallery
- 11.01.2016 - 12:41
[
^
]
Wallery
11.01.2016 - 12:41
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060

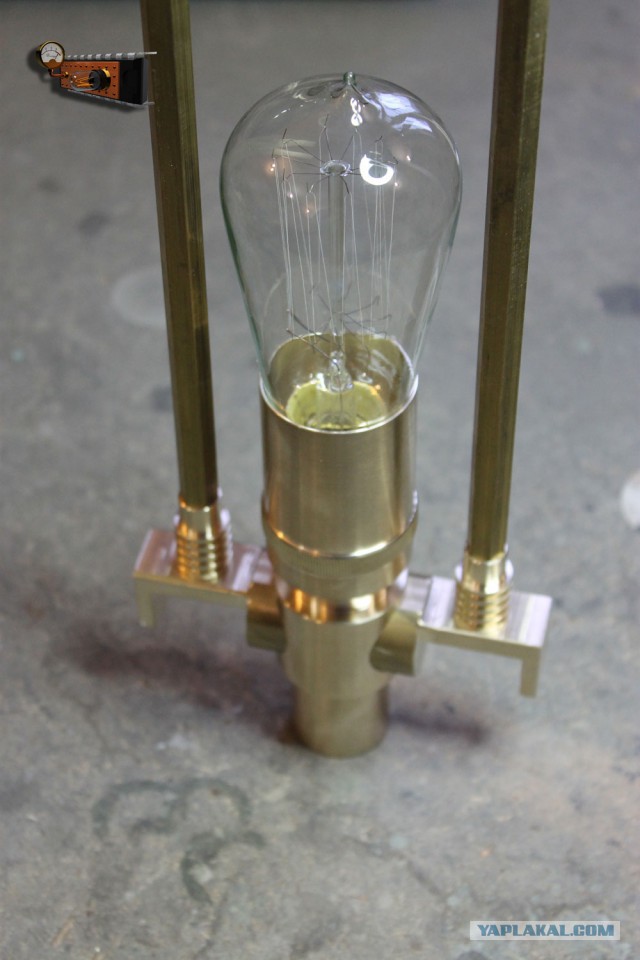

Примеряю корпус патрона лампы и заготовки для стоек.
[
^
]
Wallery
11.01.2016 - 12:42
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060

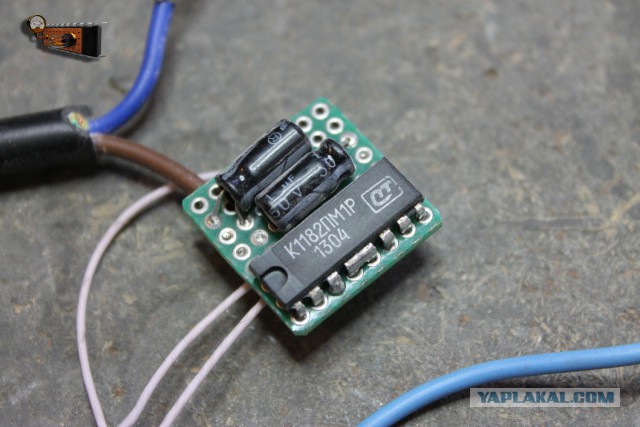

Помимо регулируемого абажура будет регулятор яркости лампы. Регулятор сделан на специализированной микросхеме К1182ПМ1Р.
[
^
]
Wallery
11.01.2016 - 12:42
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060

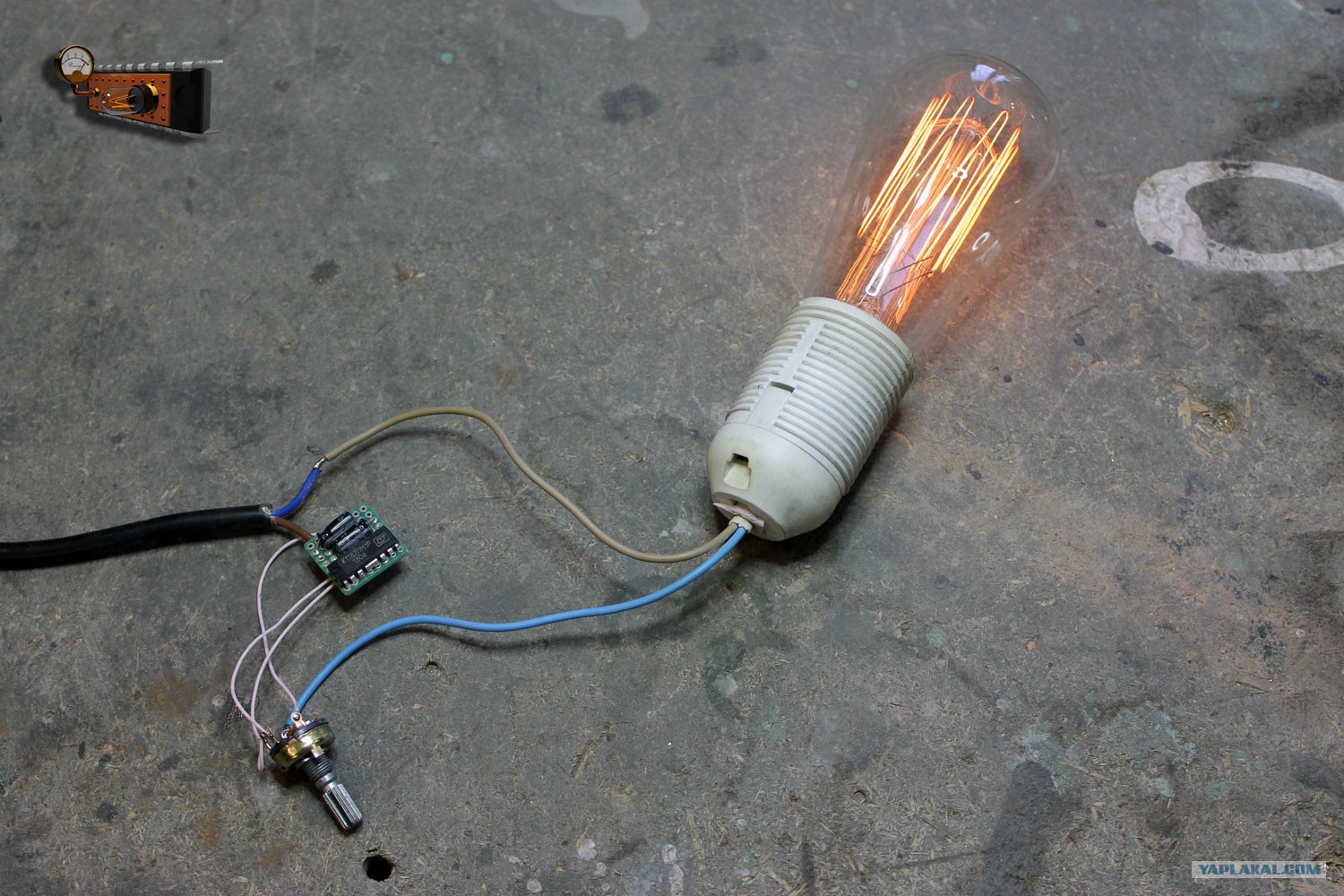

Проверяю электронику в работе.
[
^
]
Wallery
11.01.2016 - 12:42
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Подвижная часть привода лепестков. В отверстия впаяются втулки с резьбой.
[
^
]
Wallery
11.01.2016 - 12:42
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Горизонтально в корпусе проходит вал с двумя коническими шестерёнками.
[
^
]
Wallery
11.01.2016 - 12:42
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Прорезал в подвижной пластине отверстие и впаял втулки.
[
^
]
Wallery
11.01.2016 - 12:43
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060

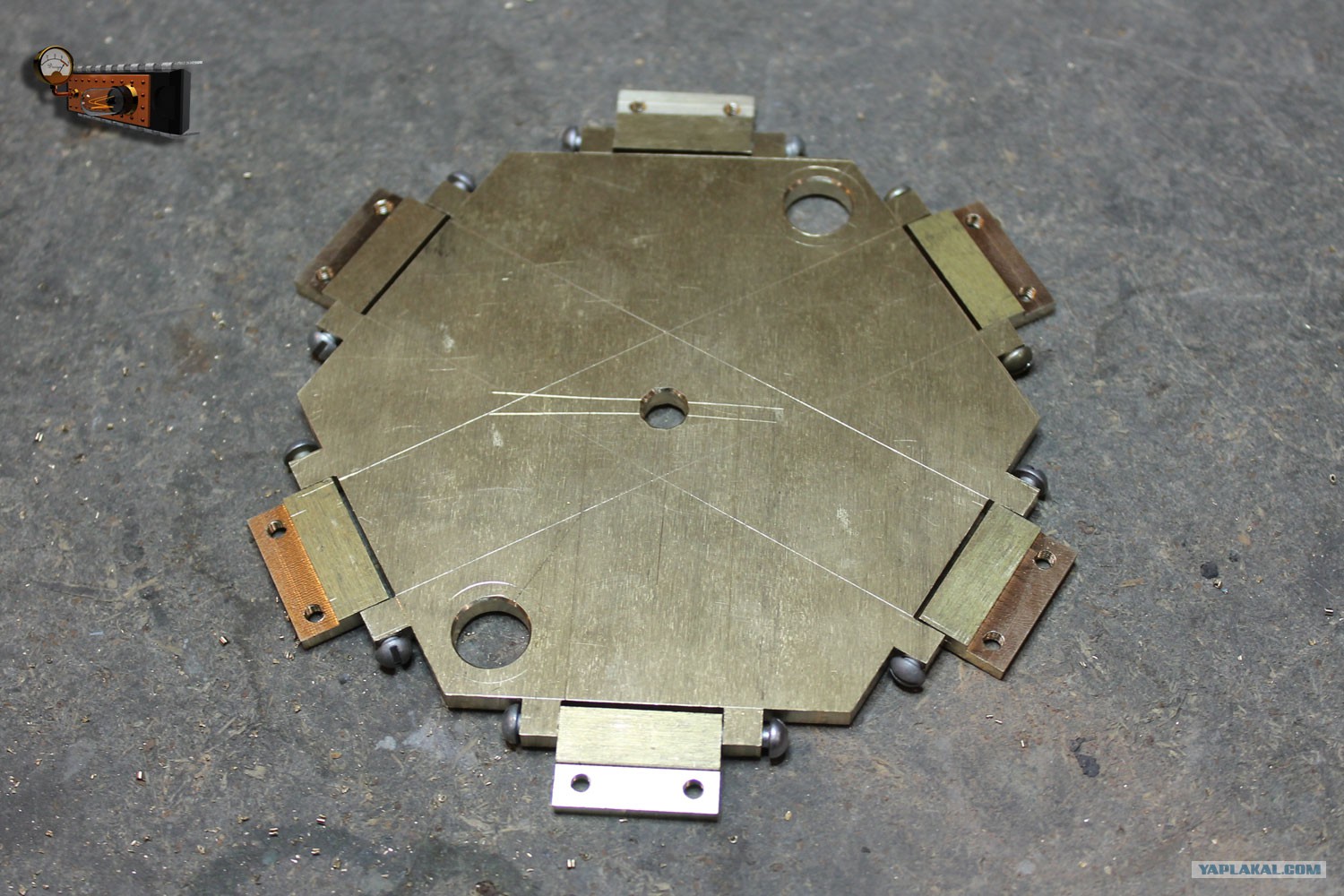

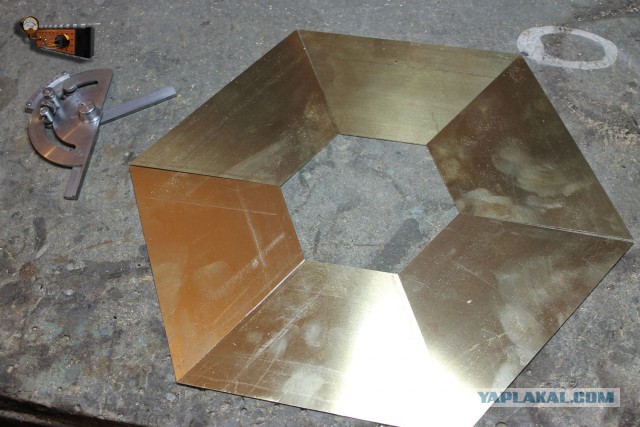

Нижняя опорная пластина имеет скошенные края для плавного нажима на основание лепестков.
[
^
]
Wallery
11.01.2016 - 12:43
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Примеряю части механизма.
[
^
]
Wallery
11.01.2016 - 12:43
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Решил в верхней части установить линзу от старого конденсора.
[
^
]
Wallery
11.01.2016 - 12:43
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Вырезал заготовки для лепестков.
[
^
]
Wallery
11.01.2016 - 12:43
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060

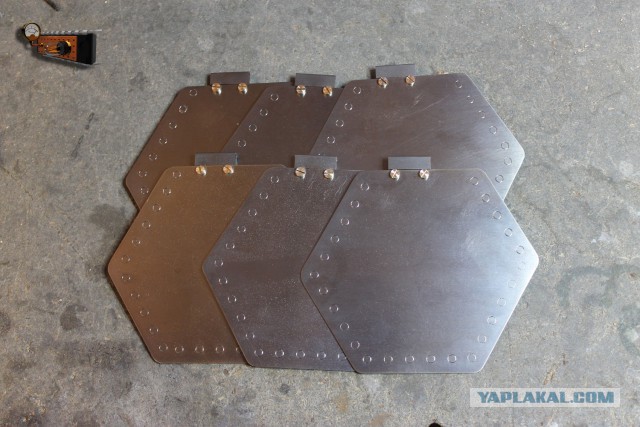

На лепестках гравирую декоративные заклёпки.
[
^
]
Wallery
11.01.2016 - 12:44
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Лепестки готовы. Я их почернил, а подгибать буду уже по месту.
[
^
]
Wallery
11.01.2016 - 12:44
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Детали корпуса самой лампы тоже подвергаются чернению.
[
^
]
Wallery
11.01.2016 - 12:44
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Просверлил в корпусе редуктора пару отверстий для проводов от лампы, крайне не хочется, чтобы провода под напряжением тёрлись о вращающийся вал.
[
^
]
Wallery
11.01.2016 - 12:44
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Питающий провод входит снизу корпуса. В обязательном порядке сделал заземление.
[
^
]
Wallery
11.01.2016 - 12:44
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
Проверяю перед окончательной сборкой.
[
^
]
Wallery
11.01.2016 - 12:45
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060

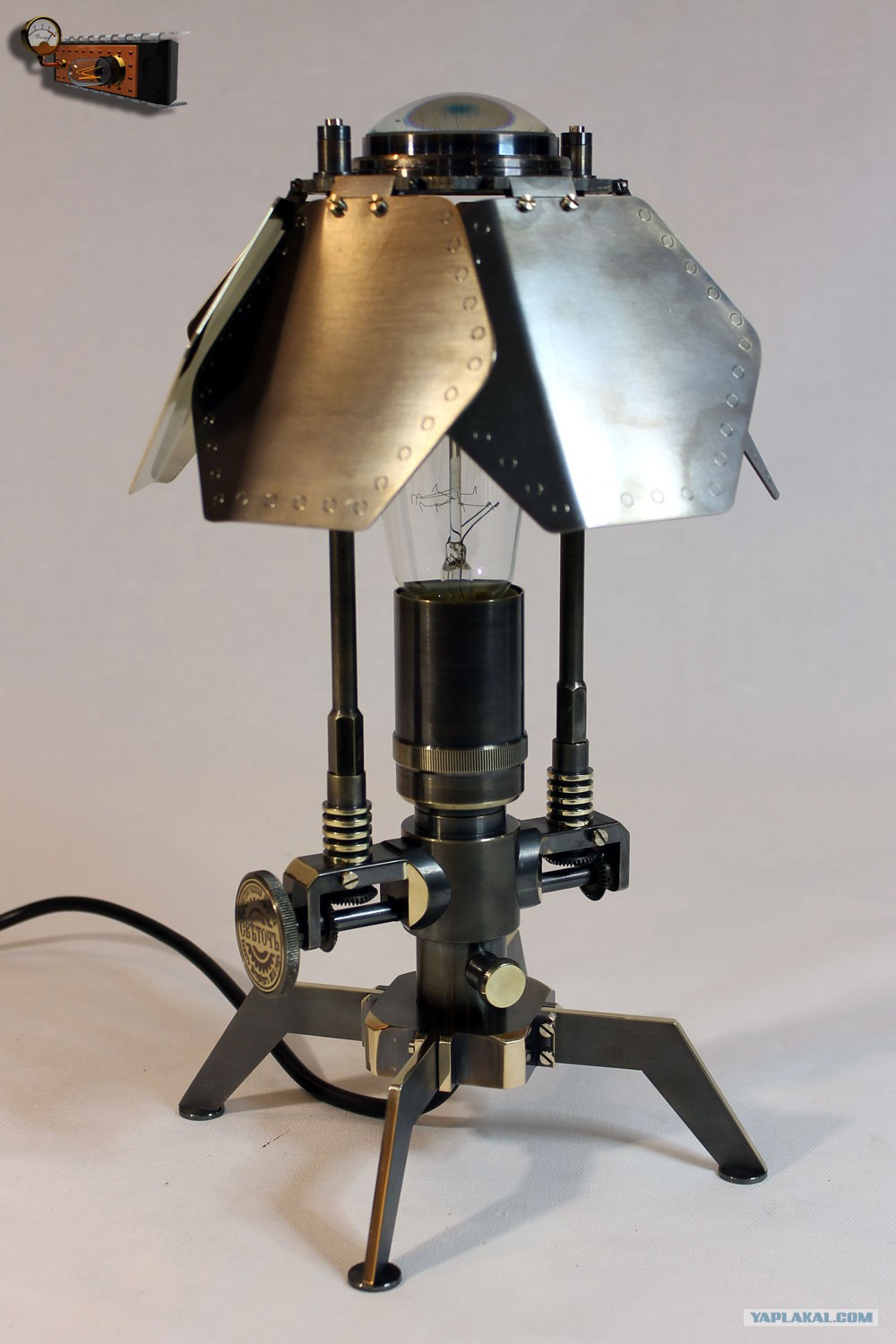

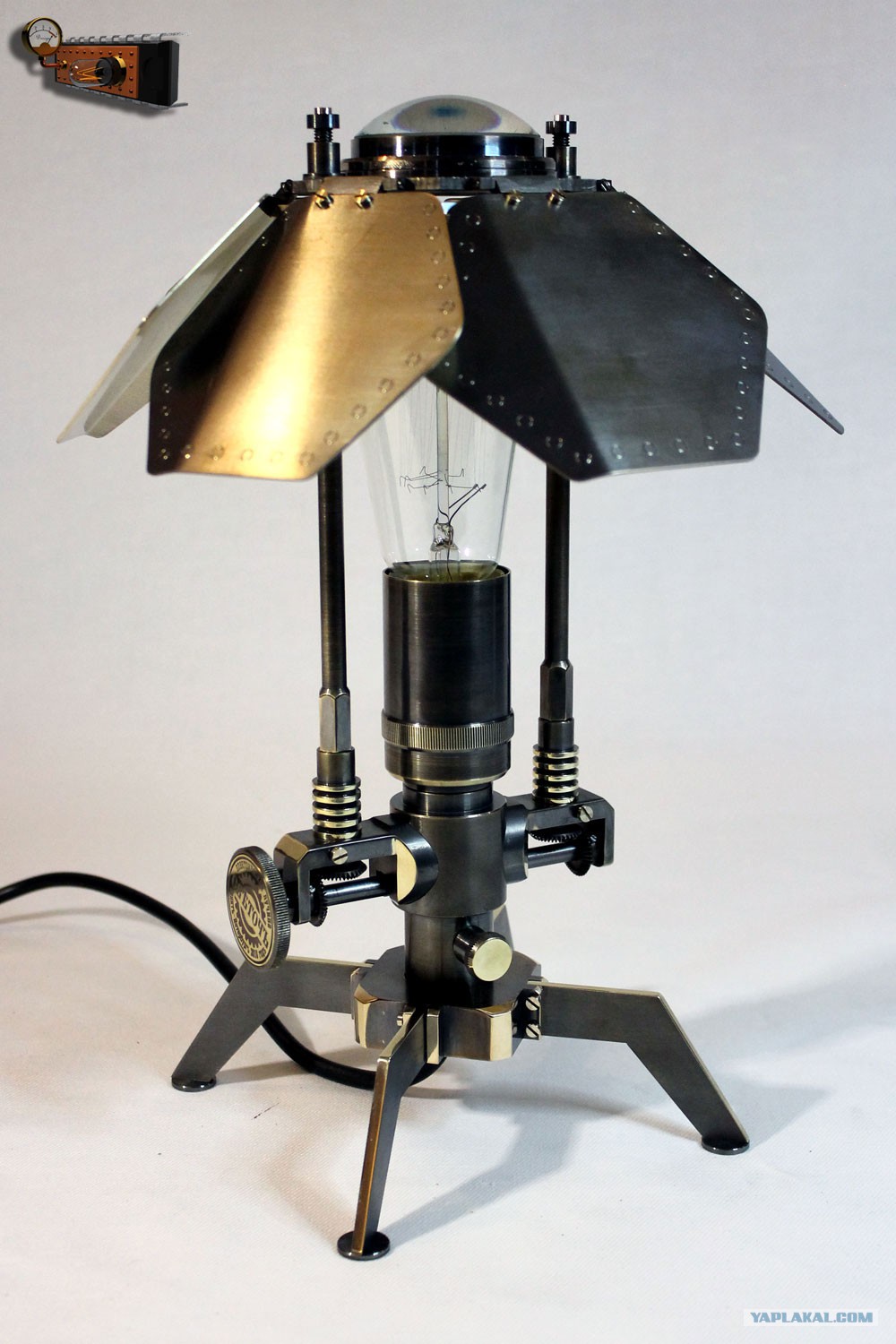

Работа завершена! Теперь можно полюбоваться тем, что получилось.
Общий вид с разным положением лепестков абажура.
[
^
]
Wallery
11.01.2016 - 12:45
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
02
[
^
]
Wallery
11.01.2016 - 12:45
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
03
[
^
]
Wallery
11.01.2016 - 12:45
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 2060
То же, но с включённой лампой.
[
^
]
