Как я делал гитару, (копия Esp Alexi Laiho)

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

Skobarek 19 дек 2015 в 03:18

Приколист • На сайте 11 лет

Сообщений: 296

265

Меня интересовала тема создания музыкальных инструментов и поэтому, спустя некоторое время, оброс скиллами по обработке материалов и инструментом.
Решил предложить своему другу сделать для него гитару, что было естественно им одобрено

66 фото

Yap 30.04.2026 - 02:56

Продам слона • На сайте 21 год

У гитарного мастера Валерия Ващенко, был приобретен набор необходимого материала. Заранее рассчитанного, и не раз уточненного по скайпу. Оплачен и переправлен. Итак у нас есть материал и желание сделать.

Клен на гриф, черное дерево- он же Эбен на накладку и перо грифа, ольха на "уши" корпус

Добавлено в 03:23
+ набор для окантовки ( он на 1 фото )

вспоминаю черчение и отрисовываю корпус на ватмане

переношу на ольху части корпуса для разметки и отпиливаю

6 на пиле

Добавлено в 03:28

конечно перед заказом высушенного дерева, я попытался сделать тестовый инструмент на имеющемся материале у меня, поэтому у меня была ольха и дуб на накладку. на это фото как раз виден результат пробы сверху

это корпус (уши стрелки) после рейсмуса

2 рядом

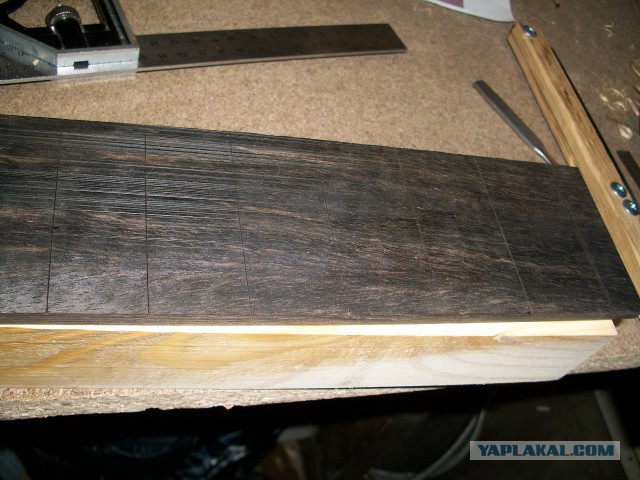

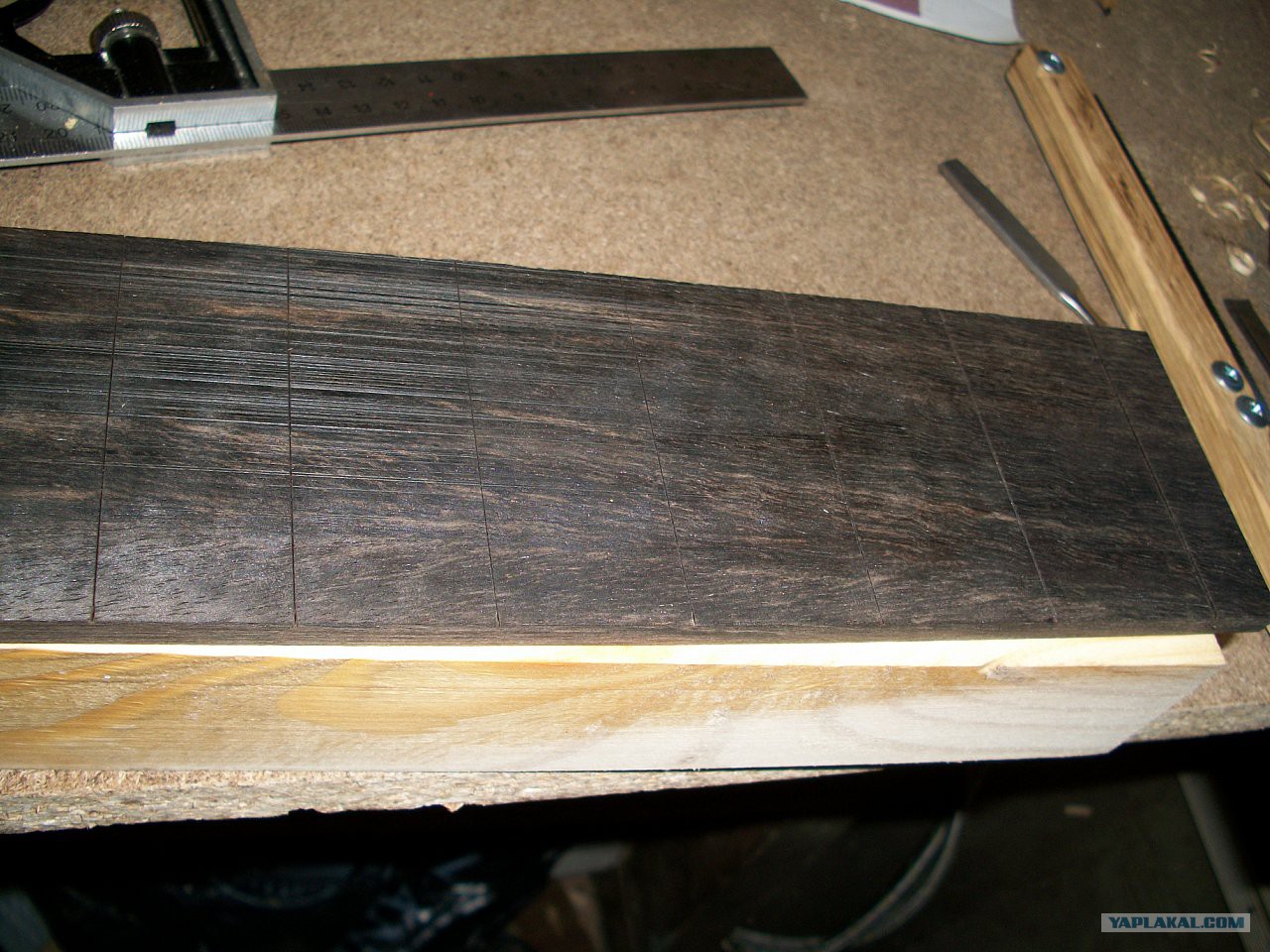

на этой фотографии происходит разметка ладов, ничего сложного, пока еще только риски будущих ладов на черном дереве.

вот они и появились

Добавлено в 03:32

отпиливаем отходы,

заодно пропиливаю пазы для ладов

Добавлено в 03:34
внизу , под столом на нас грустно смотрит корпус телекастера -позже подаренного

это заготовка грифа, он у нас будет сквозной.

Будем, ( в прошедшем времени) делать итальянский замок на грифе,
объяснить сложно но на фото надеюсь будет понятнее
доклеиваю недостающую часть на пере грифа

так мы выйдем на нужную нам толщину пера грифа, и ради разннообразия отпилим это ножовкой

вот спустя nnnn -ое время получился почти гриф

но нам не хватает толщины материала по ширине, его нужно подклеить из оставшихся частей ( отходов)

распечатки 1 к 1 очень помогают

фрезеруем паз под анкер

приклеиваем недостающий кусок пера

фрезерую обратную сторону пера, исходя от базы поверхности стола на которой лежит лицевая сторона, так получится одинаковая толщина пера грифа

Вот склеенное перо в размере

немного отшлифовываю переход пера на гриф

с обратной стороны
