Как провести выходные и сбацать ничего

Сегодня расскажу, как про...вести выходные и сбацать ничего, а точнее вроде неплохой, а самое главное, настоящий бульбулятор (рукожопства псто).

Преамбула: задолбал меня комп. На работе — комп, калым — комп, отдых — опять комп. И вот некоторое время назад я вспомнил, что в детстве и юношестве я неплохо обращался с паяльником… ну и понеслось. И вот, будучи в прошлом августе в Питере, выгуливая супругу с дитем где-то в районе Исаакиевского собора я наткнулся на развалах на ЯЙЦО.

Картинка в мозгу сформировалась тут же, и, не смотря на цену (а отвалил я рупчиков 800), я, особо не раздумывая, его купил. Если вдруг кому-то интересно, что из этого получилось - прошу под кат. )

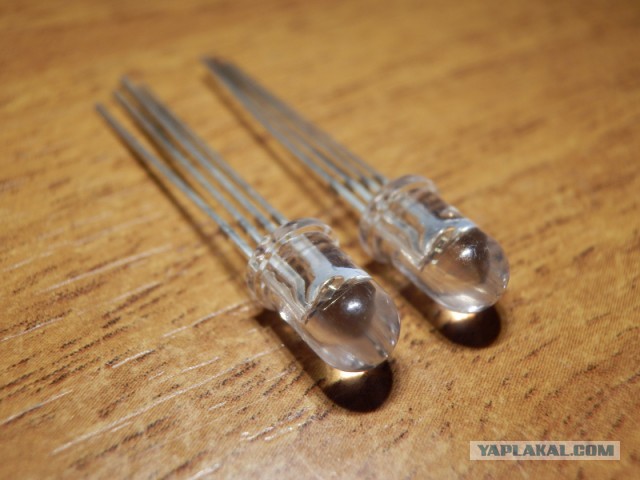

И так, яйцо есть. К нему кое-чего не хватает, а именно — пары RGB светодиодов

… ну и немного по мелочи.
Короче, начинаем с разработки принципиальной схемы бульбулятора — она простая, как грязь:

Сама схема не представляет собой ничего интересного, за исключением источника питания — очень своеобразный, но позволяет получить необходимые мне =5В из ~220В, в достаточно компактном устройстве.
Далее, разрабатываем плату. К слову, в своих поделках я решил попробовать попользовать свободное ПО — пакет GEDA, который идет «искаропки» в установленной на компе Fedora Linux. В общем, запиливаем печатную плату:

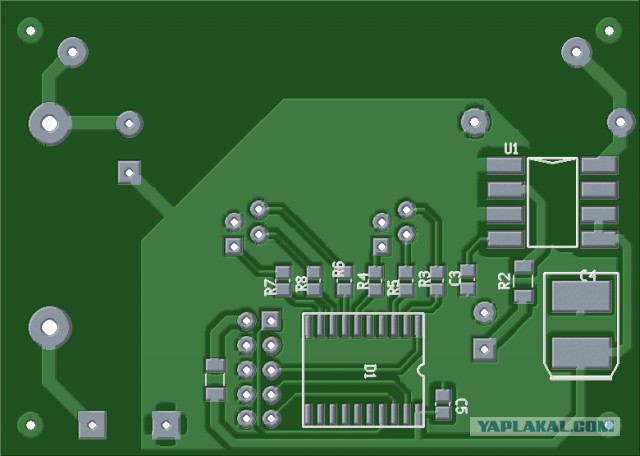

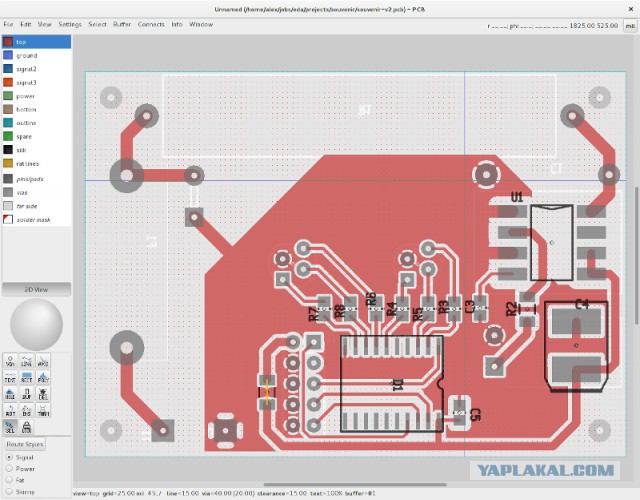

Можно посмотреть, как оно приблизительно будет выглядеть. Программа PCB считает, что примерно так:

Дальше «как нарисовать сову». Процесс интересный, кропотливый. Те, кто в теме, знают. Остальным, думаю, вряд ли будет интересно. В общем, пилим текстолит, накатываем фоторезист, печатаем фотошаблон, светим, проявляем, травим, лудим, паяем и получаем вот это:

Немного не так, как «приблизительно» считает программа, но и плату мы, собственно, делали не на заводе, а руками. Плата изобреталась в размер коробки, найденной в чипдипе (50 мм х 70 мм х 20 мм):

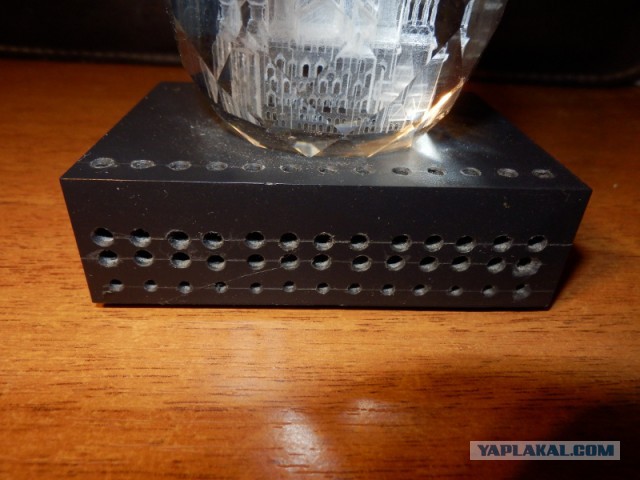

В общем, учитывая «особенности» схемы, нещадно дырявим корпус (со стороны основного тепловыделения) для обеспечения хоть какой-то вентиляции:

Дырявим в нижней крышке отверстия для крепления платы, в верхней крышке два «окна» для светодиодов, приляпываем на суперклей к коробке яйцо.

Устанавливаем плату, крепим ее, ну и так далее по тексту. Включаем, удостоверяемся, что сизый дым на котором работает вся бытовая техника, наружу не вышел (уффф!.. Бобёр, выдыхай!) и начинаем пилить прошивку для микроконтроллера, я использовал Attiny2313A — мне хватило, с ШИМами, таймерами и тому подобное (кому интересно — в личку). Зашиваем контроллер, включаем и радуемся — затрудилось (есессно, далеко не с первого раза, но таки да)!

Эффект полностью соответствует задуманному, бульбулятор получился. В общем стоит себе, ооочень медленно переливается всякими разными цветами (с градиентами, ога — два же светодиода), глаз радует:

Ну а мне остается только налить себе коньячку и рассказать о получившемся сувенире ЯПу.

Добавлено в 00:04
Ну, собсна, все (чота длинно получилось). Фото процесса нет, потому что делал для себя, а не для инстаграмма — попытался собрать подборку фото из того, что есть. Спасибо за внимание - пинайте - ваше здоровье! )))
