Что фильтрует сетевой фильтр

Сетевой фильтр - одно из устройств, про которое существует множество мифов и домыслов.

Некоторые уверены, что сетевые фильтры чуть ли не стабилизируют напряжение и делают его полезным, тёплым и ламповым. Другие уверены, что сетевой фильтр - это обычный удлинитель.

Сегодня я расскажу, что же на самом деле представляет из себя сетевой фильтр и чем он полезен.

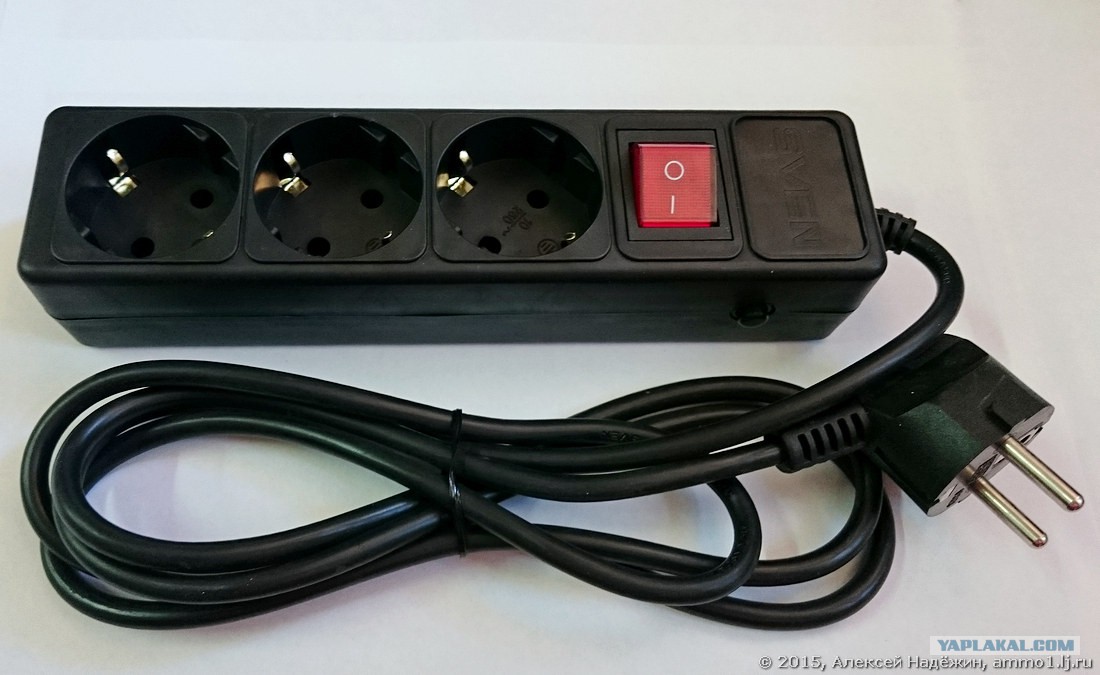

Итак, внешне любой сетевой фильтр - это колодка с несколькими розетками (от одной до восьми), выключателем, предохранителем и сетевым проводом (от 0.5 до 5 метров).

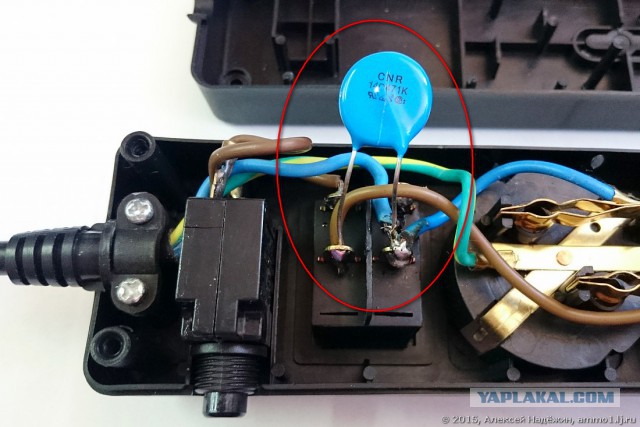

Электронный компонент у сетевого фильтра обычно один - это варистор (обычно на 470 вольт).

Пока напряжение на варисторе ниже порогового значения, он имеет очень большое сопротивление (единицы ГОм), когда напряжение превышает порог, сопротивление варистора резко снижается до десятков Ом.

Фактически, варистор, включенный с розетками параллельно, при превышении порогового напряжения, создаёт короткое замыкание в цепи. Если импульс высокого напряжения очень короткий, варистор просто сгладит его, "замкнувшись" на время импульса.

К сожалению варистор в сетевом фильтре не поможет при превышении сетевого напряжения (например из-за перекоса фаз при отгорании ноля , так как его номинал слишком большой - 470 вольт, а напряжение при перекосе фаз может составлять 250-380 вольт.

Если бы варистор был бы на меньшее напряжение (270-300 вольт), он мог бы спасать нагрузку при перекосе фаз, создавая короткое замыкание и отключая предохранитель (при этом сам варистор скорее всего взорвался бы).

В сетевом фильтре Buro я обнаружил сложную конструкцию. Варистор защищён многоразовым предохранителем и отдельная неоновая лампа показывает, сработал ли предохранитель.

Это сообщение отредактировал pro100bad - 3.07.2015 - 18:52

Второй компонент сетевого фильтра - автоматический предохранитель. Он отключает розетки при коротком замыкании или превышении допустимого тока. Предохранитель многоразовый. Если он "вылетел" нужно подождать несколько минут и нажать его кнопку.

Выключатели у сетевых фильтров бывают однополюсные (узкие) и двухполюсные (широкие). Лучше покупать сетевые фильтры с широкими выключателями - они отключают оба сетевых провода и не может возникнуть ситуация, когда выключатель отключил ноль, а фаза осталась на всех устройствах, подключённых к фильтру.
У большинства сетевых фильтров на корпусе есть отверстия для крепления на стену, но у самых дешёвых (например, Гарнизон), таких отверстий нет.

Большинство сетевых фильтров имеют провод сечением 0.75 мм². Он обеспечивает максимальный ток нагрузки до 10 А (мощность до 2200 Вт), однако лучше не превышать ток 6 А (1320 Вт) и не подключать через фильтр мощные электроприборы (чайники, нагреватели). С большой вероятностью предохранитель фильтра будет "вылетать" при закипании чайника, включённого в фильтр.


Главная польза от сетевого фильтра - выключатель и предохранитель. Что касается защиты от импульсных помех с помощью варистора, нужно понимать, что в блоках питания устройств, которым требуется такая защита, варисторы уже есть, а устройствам с традиционным трансформаторным блоком питания такая защита не нужна.

взято http://ammo1.livejournal.com/631987.html
