Как изготавливают ключи

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
naxyinado
27.06.2015 - 16:07
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Станки насколько я помню итальянские(есть много китайских аналогов, но они г*вно и ремонту как правило не поддаются)

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:09
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223

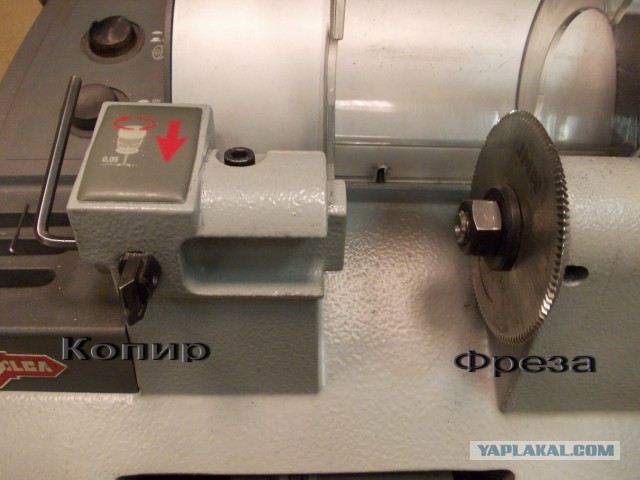

На самом деле технология изготовления проста до безобразия. Есть копир, и есть фреза.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:11
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Автор как мудак взял зеркальную заготовку и только после изготовления заметил это gigi.gif
Но это не помешает понять суть.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:23
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Так как я не профессиональный мастер и нигде не обучался этому некоторые термины могу путать.
На фото крепеж для ключа и заготовки. Они имеют 4 грани(A,B,C,D)
A и C для обычных английских ключей(С чуть глубже)
B и D для английских двухсторонних (а так же автомобильных, о них чуть позже)

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:25
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Во второй помещаем заготовку и выставляем их от упора по специальной приблуде.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:27
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Та самая "приблуда" она же служит стопором(невозможно снять с блока каретку пока не опустишь её).

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:29
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Здесь можно увеличить/уменьшить разницу между фрезой и копиром. Необходимо это для сильно износившихся ключей, либо плохих китайских копий.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:31
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Начинаем проходить копиром по оригиналу двигая каретку.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:33
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Фреза повторяет за копиром.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:35
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Остаются излишки на заготовке.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:36
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Снимаем заусенцы металлической щеткой(куплены по 50 рублей в инструментах, потому как оригиналы дороговато).

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:42
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Теперь наждак. Вообще станок многоцелевой(тут есть и фреза для обработки набоек, и щетки для полировки воском).

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:48
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Фреза/Вытяжка/Наждак/Щетки

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:50
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Снимаем излишки.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:55
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Получаем на выходе готовый ключ. Даже если сточить немного лишнего на носу ничего страшного. Главное не затронуть гребень(и пины встанут как надо).
Как правило односторонние английские ключи работают от упора головы(есть выше на фото с "приблудой").
Автомобильные же наоборот с носа. Хотя бывают исключения.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 16:57
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Прошу прощения за медлительность. Отвлекают заказами ключей smile.gif

Теперь переходим к так называемым "финским" ключам.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 17:01
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Они изготавливаются на втором станке.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 17:03
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Принцип тот же: копир, фреза. Но здесь каретка так же наклоняется вперед/назад.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 17:04
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Вот так.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 17:10
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Чтобы вы понимали огромное количество вариантов заготовок.
По началу глаза разбегались так, что чуть косоглазие на развилось blink.gif
Но со временем привык. Есть ходовые ключи. Да и некоторые заготовки отличаются лишь по длине/ширине(их можно использовать если нет нужной, только подогнать по размерам).

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 17:13
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223

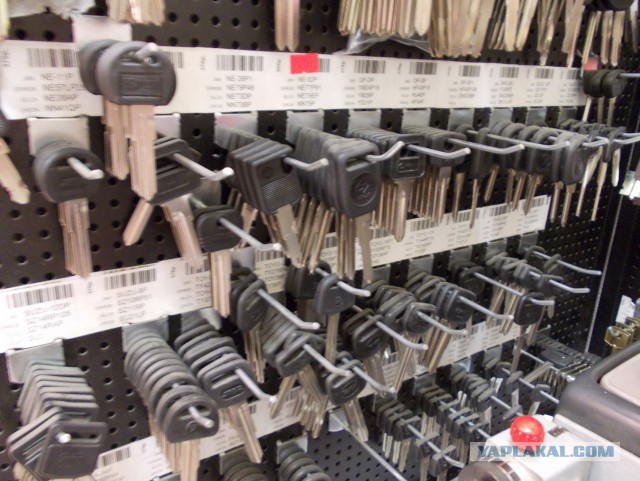

А вот это все автомобильные заготовки.

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 17:14
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Mercedes/Mitsubishi/Toyota

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 17:30
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
Это фрезерованные ключи, они делаются на третьем станке
Opel/Mercedes/Ford

Как изготавливают ключи

[^]
naxyinado
27.06.2015 - 17:31
Статус: Offline


Приколист

Регистрация: 13.09.13
Сообщений: 223
А вот и он собственной персоной.
