В силу моих увлечений всякими поделками (игрушками) для ребенка, мне стал необходим БП, что может быть проще, пойти и купить, либо заказать на Алиэкспресс, но я решил пойти другим путем.
Тут как раз на работе подошел отпуск и стало много свободного времени (пока ребенок в д/саду), а перед отпуском на работе попросили выкинуть пять древних системников (их я выкидывать не стал, забрал разобрать).

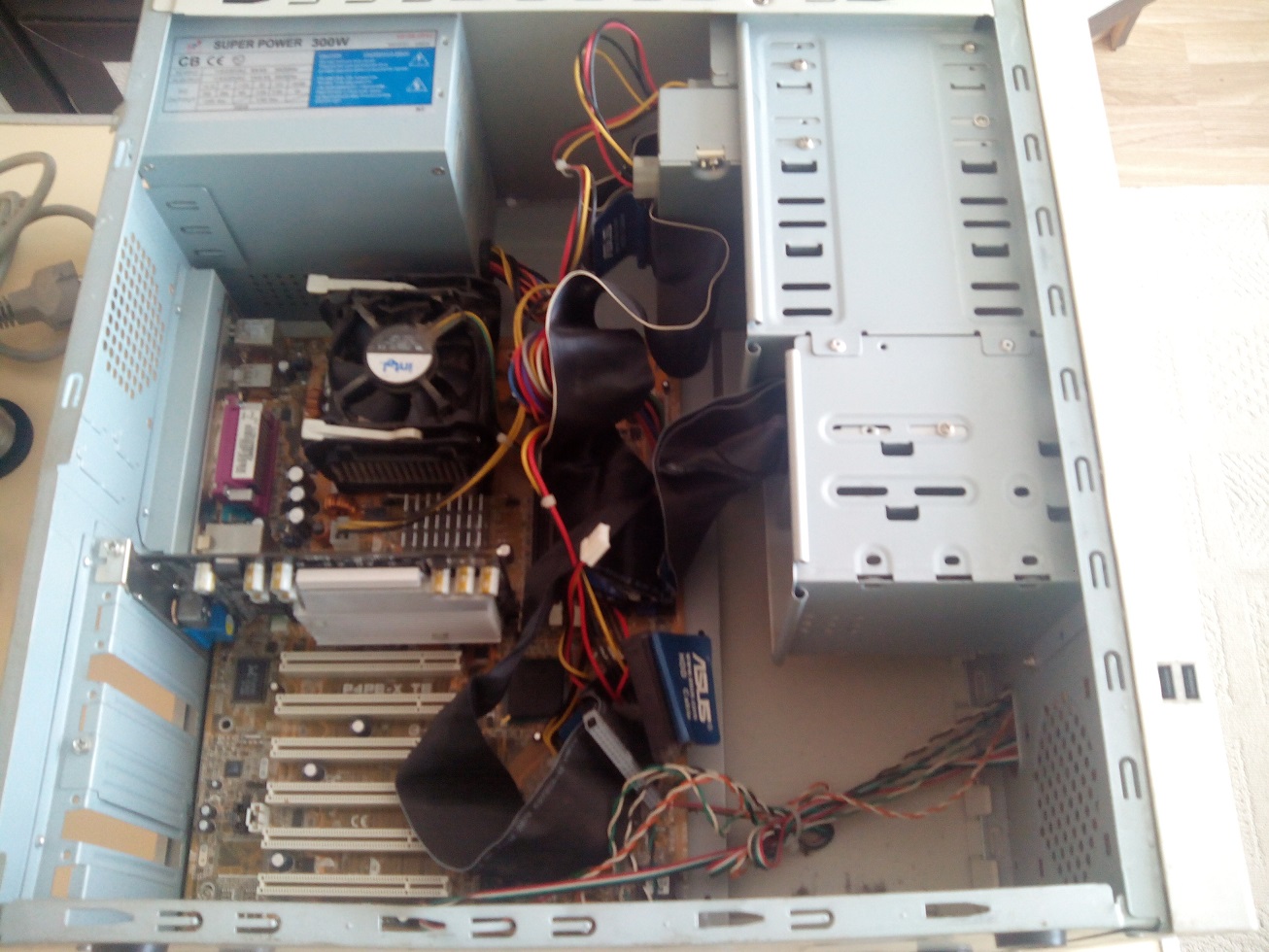

Итак, берем старый системник

Рукожопство блока питания на 3/5/12V

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
alekseynr
27.03.2015 - 21:20
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481
Достаем из него все, что может пригодится сейчас или в дальнейшем

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:22
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

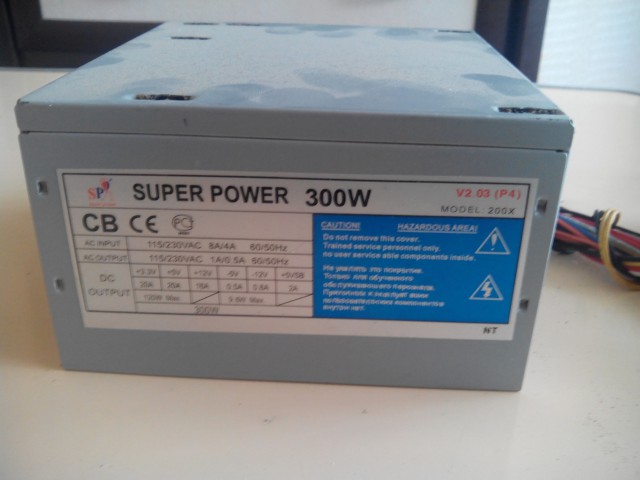

Берем Блок Питания

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:24
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

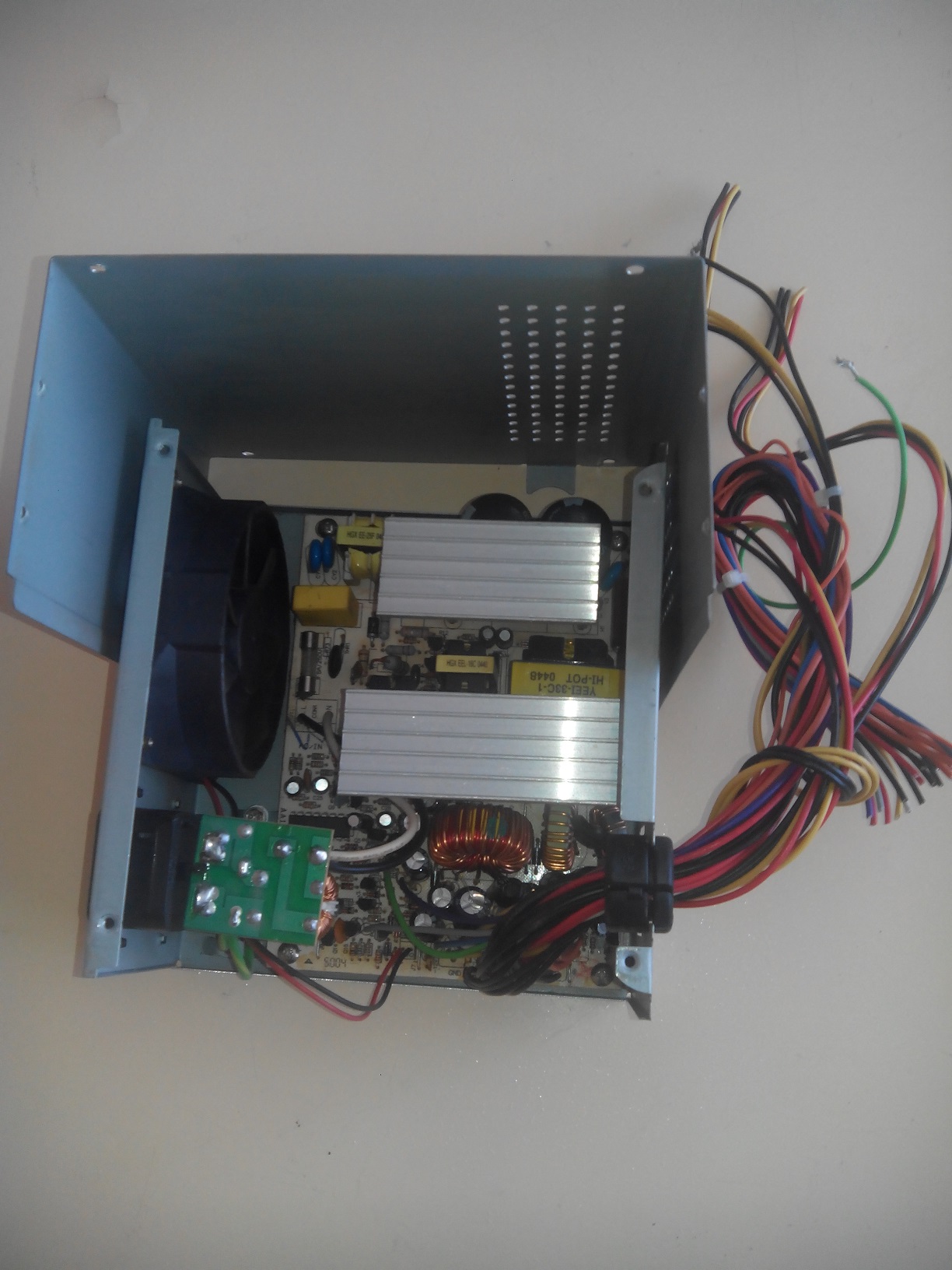

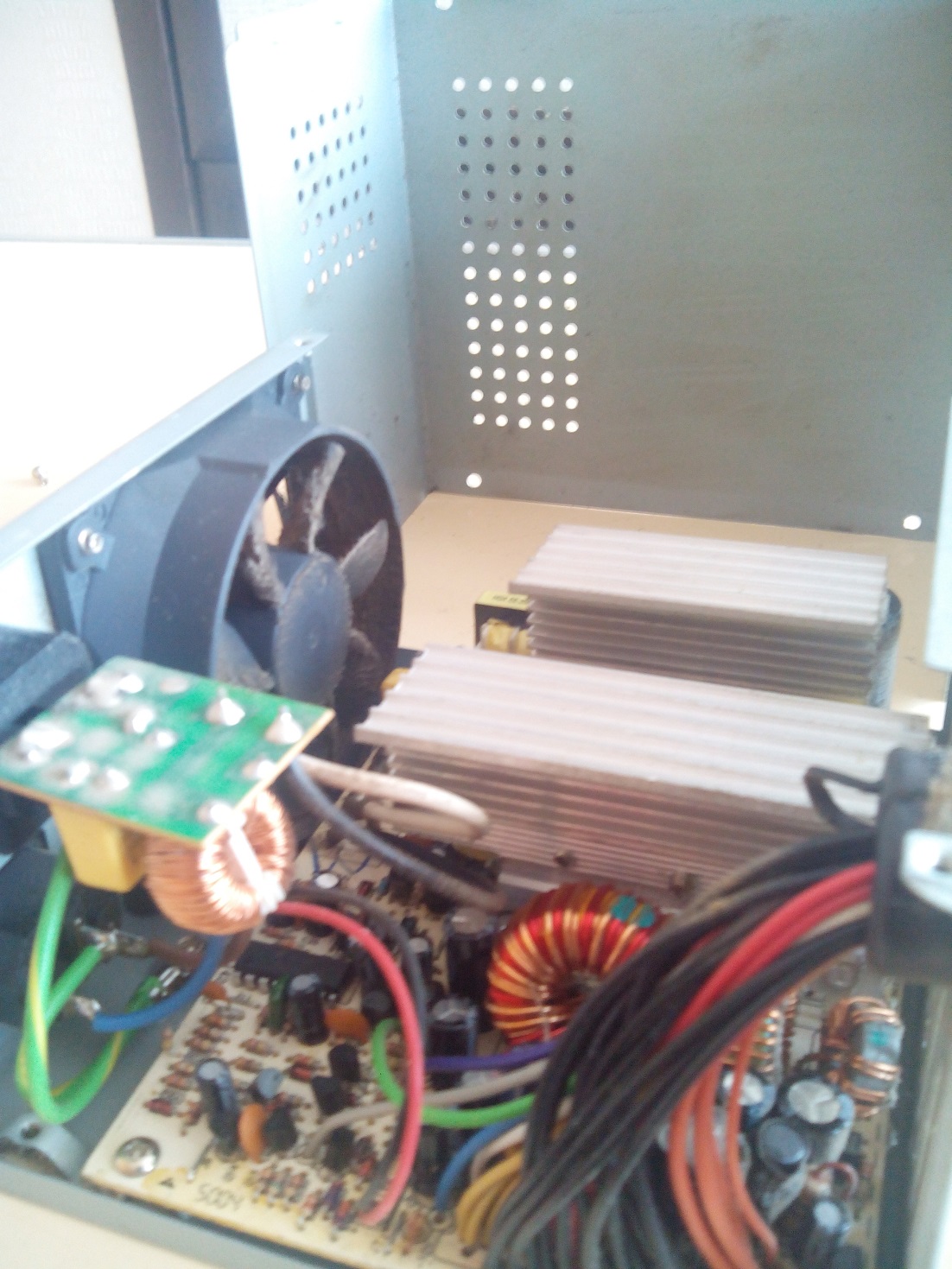

Вскрываем его (пыли много внутри)

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:27
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481
Почистить его можно:
-Пылесосом;
-Щеткой;
-Баллоном с сжатым воздухом и т.д.
Я пошел в рядом расположенный шиномонтаж и продул все шлангом для подкачки

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:30
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

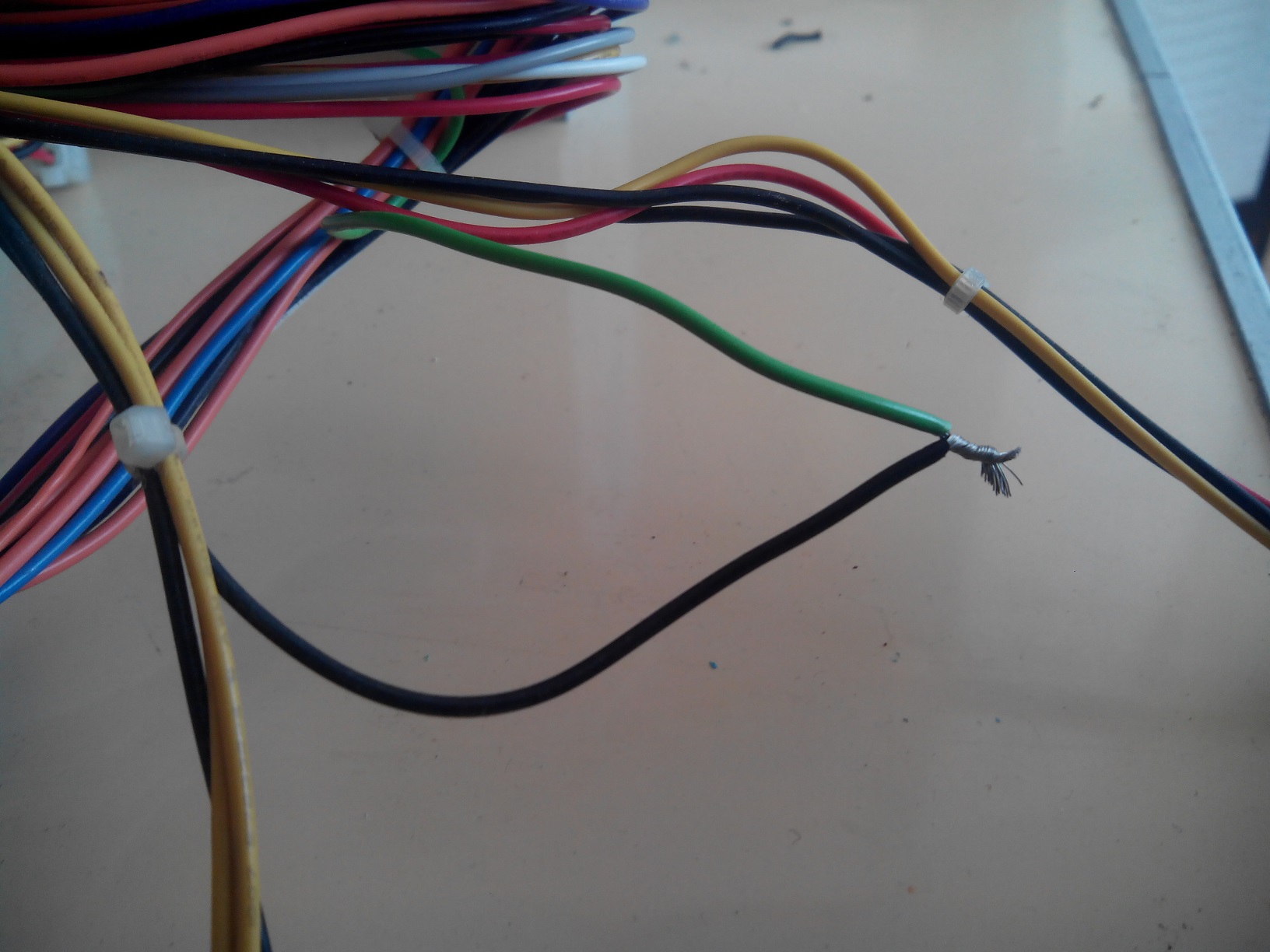

Теперь время проверить его на работоспособность. Втыкаем в розетку и обязательно замыкаем единственный зеленый провод на любой черный (без этого не будет работать). БП оказался рабочий

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:33
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

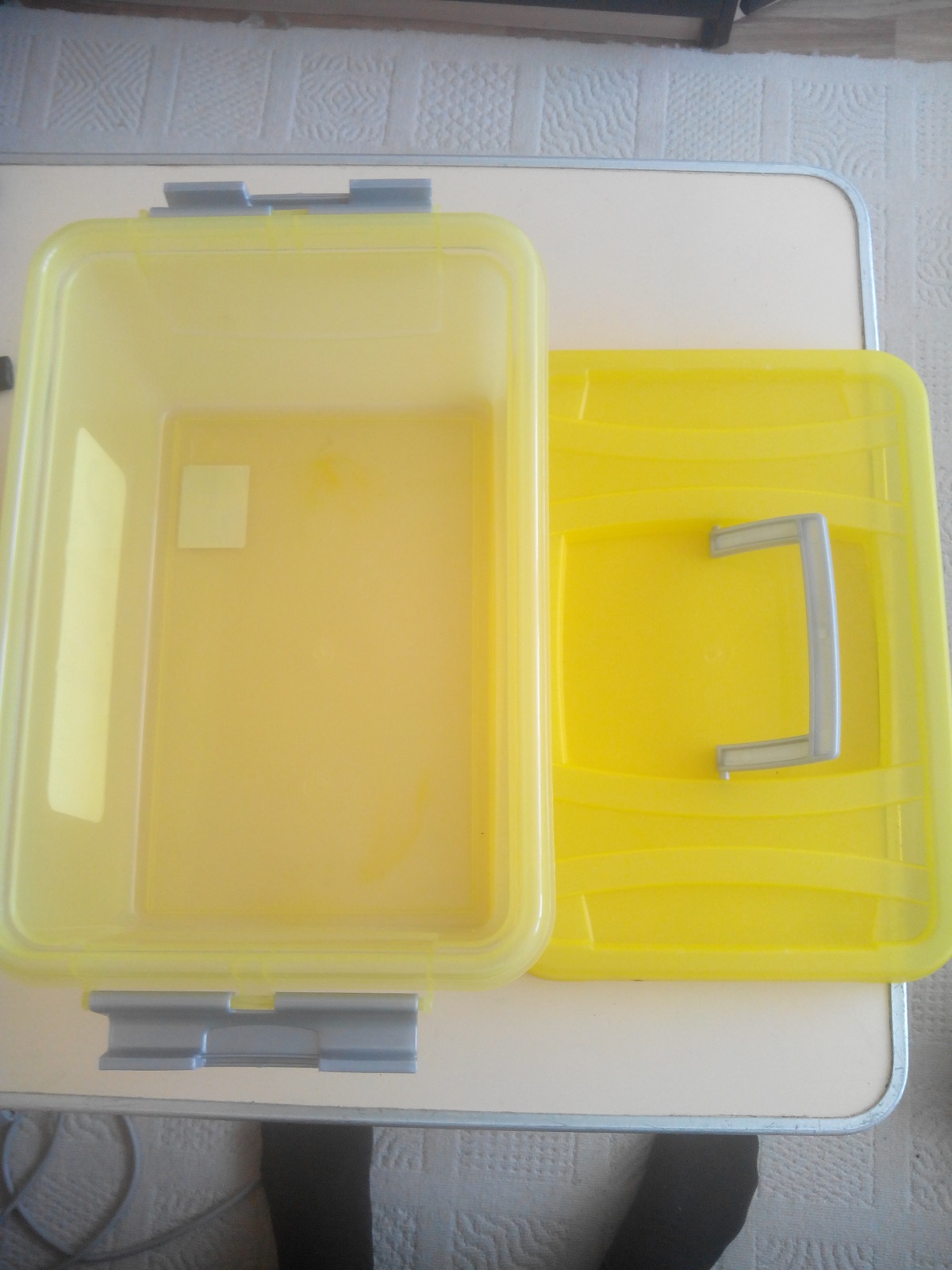

Для корпуса нужен был контейнер, но в нашем маленьком городе выбор не велик, пришлось довольствоваться этим

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:33
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481
Для корпуса нужен был контейнер, но в нашем маленьком городе выбор не велик, пришлось довольствоваться этим

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:38
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

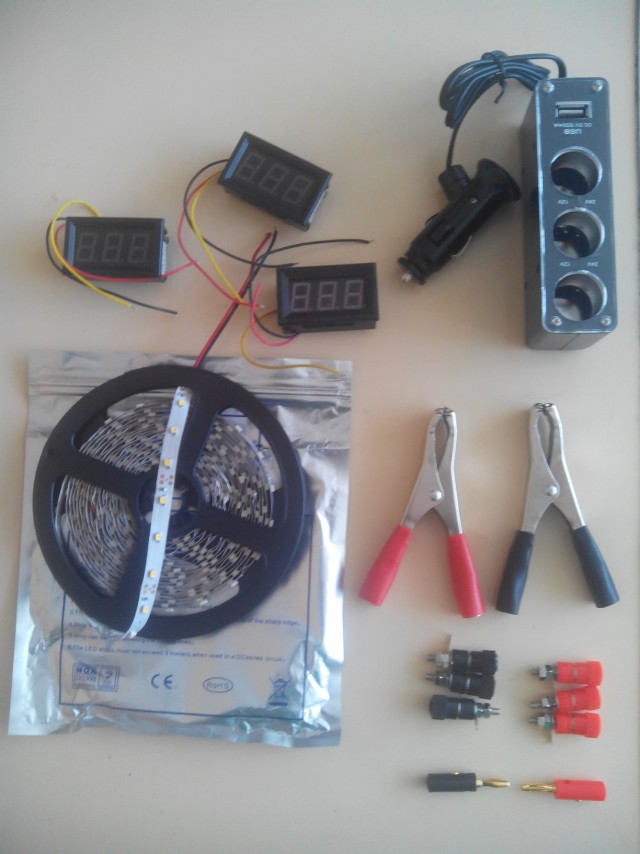

Что еще планируется использовать:
Тройник прикуривателя;
Вольтметры китайские (на али доллар за ведро);
Гнезда/штекеры типа банан;
Подсветка из светодиодной ленты;
Крокодилы

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:39
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481
Инструмент, который нам потребуется

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:42
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

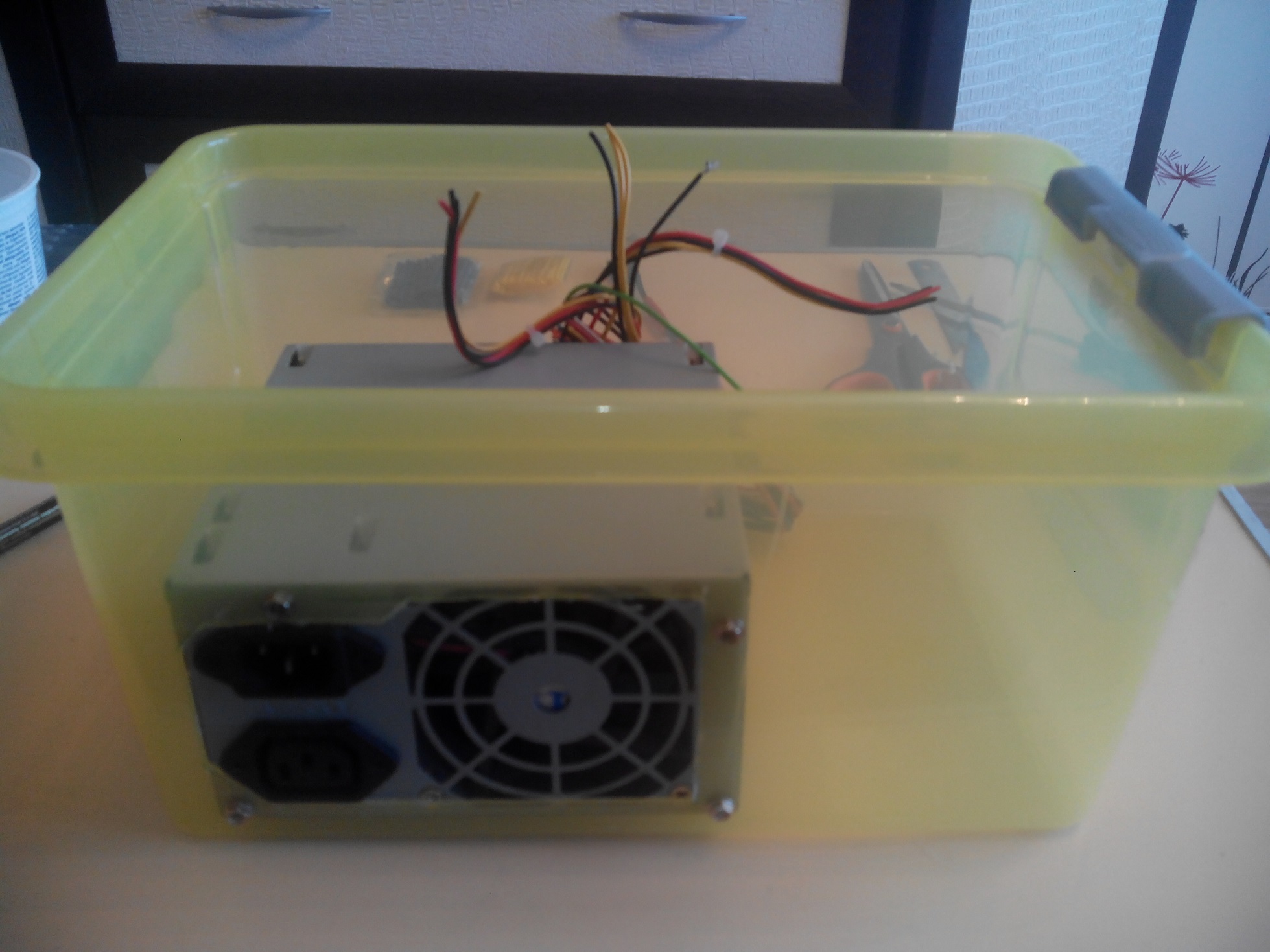

Вырезаем отверстие под БП и крепим саморезами, чтобы проверить, как сидит

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:44
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

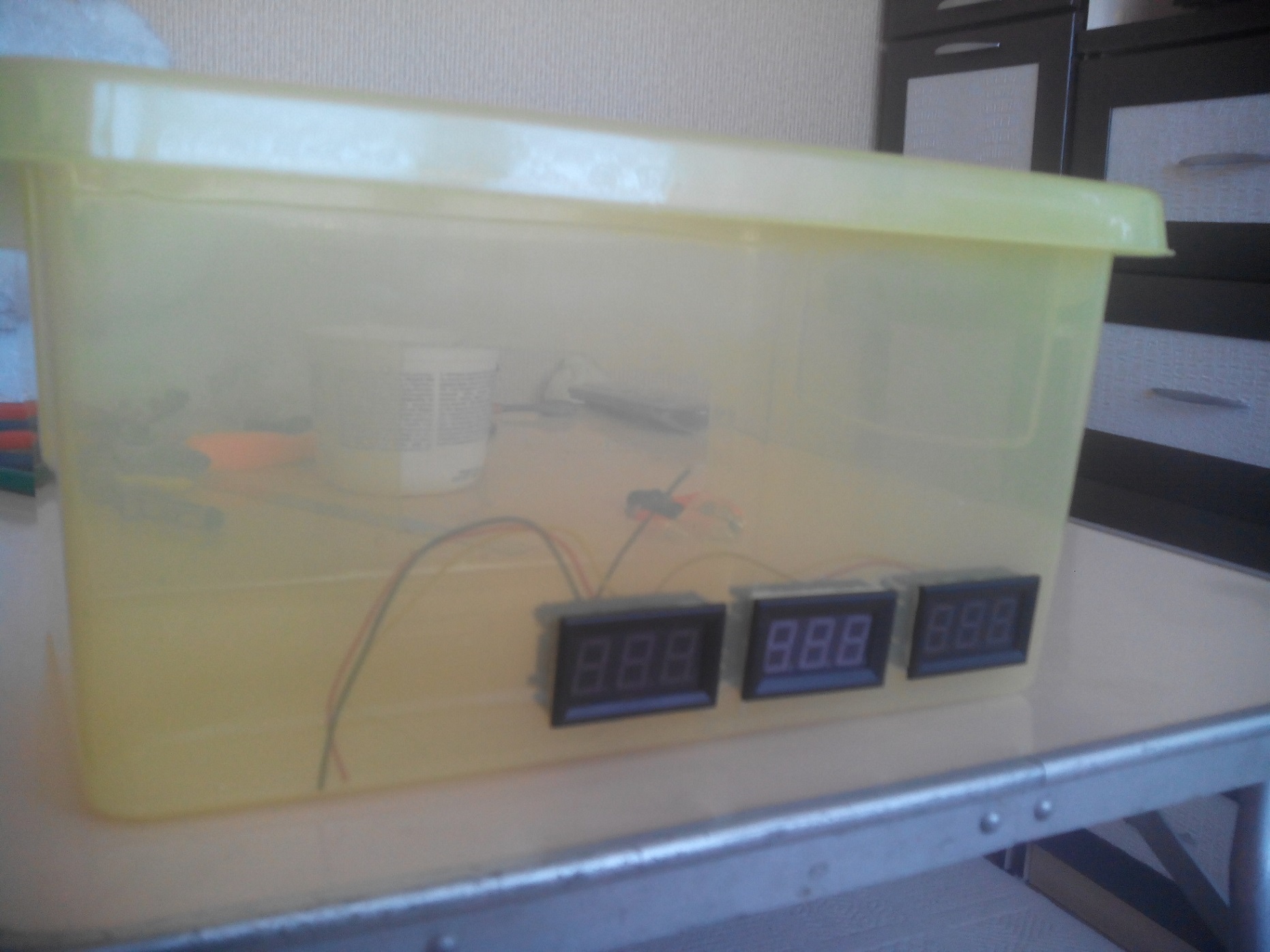

Вырезаем три отверстия под вольтметры, и загоняем их

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:46
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

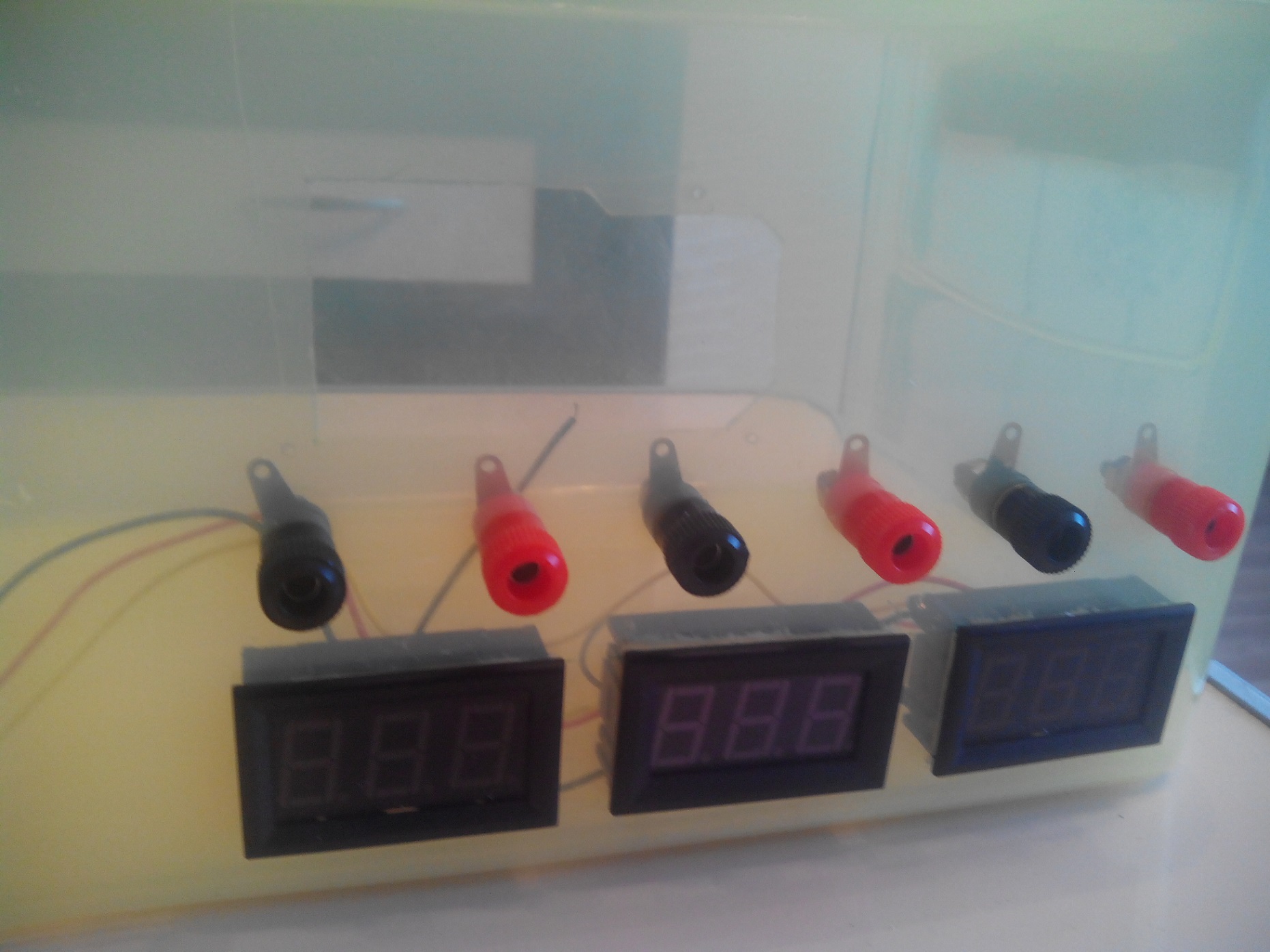

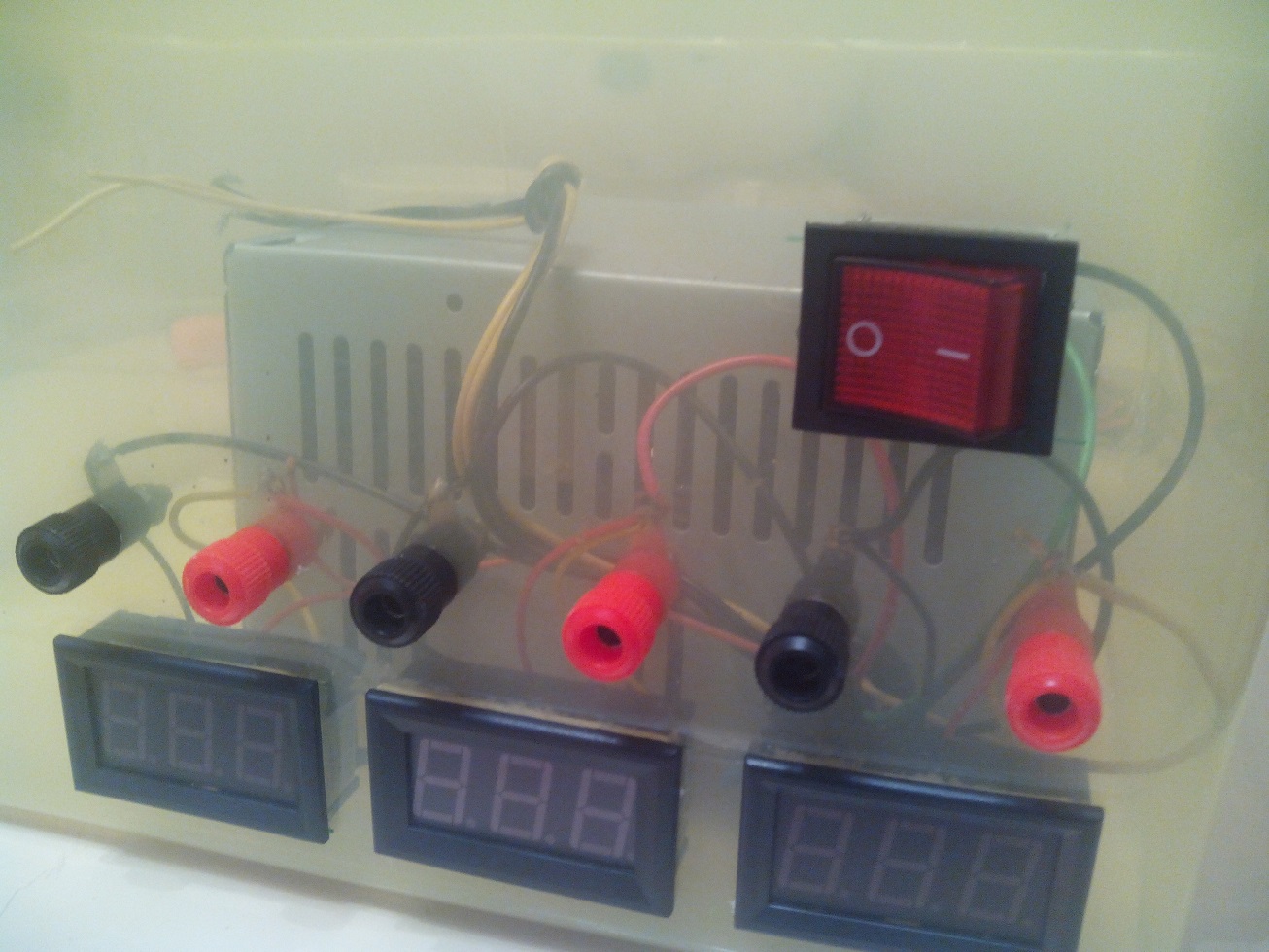

Высверливаем отверстия под гнезда "банан", и крепим гнезда

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:48
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

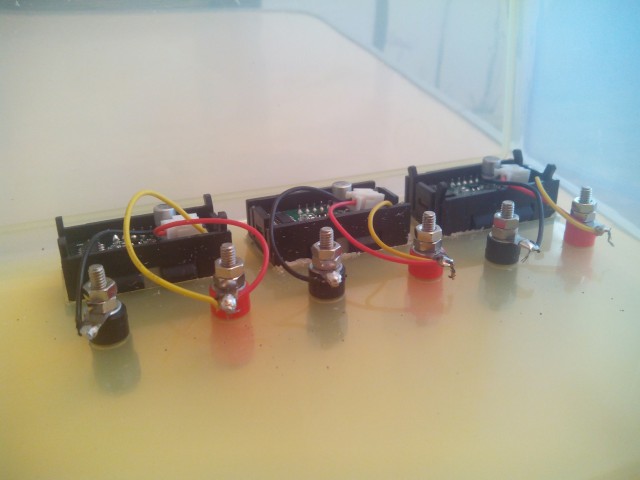

Припаиваем провода вольтметров к гнездам

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:50
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

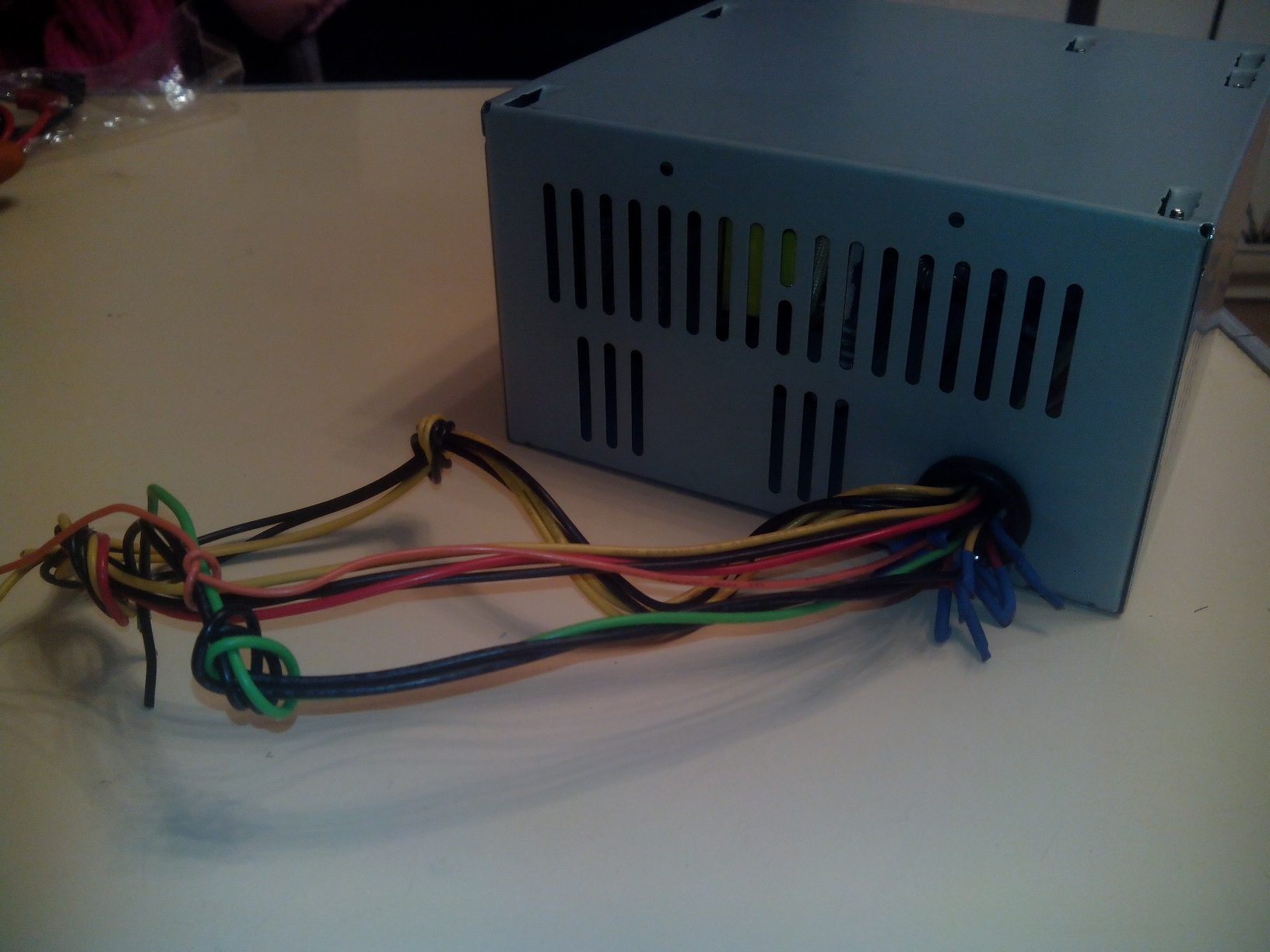

На БП отрезаем все ненужные провода, обрезки изолируем термоусадочными кембриками

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:51
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

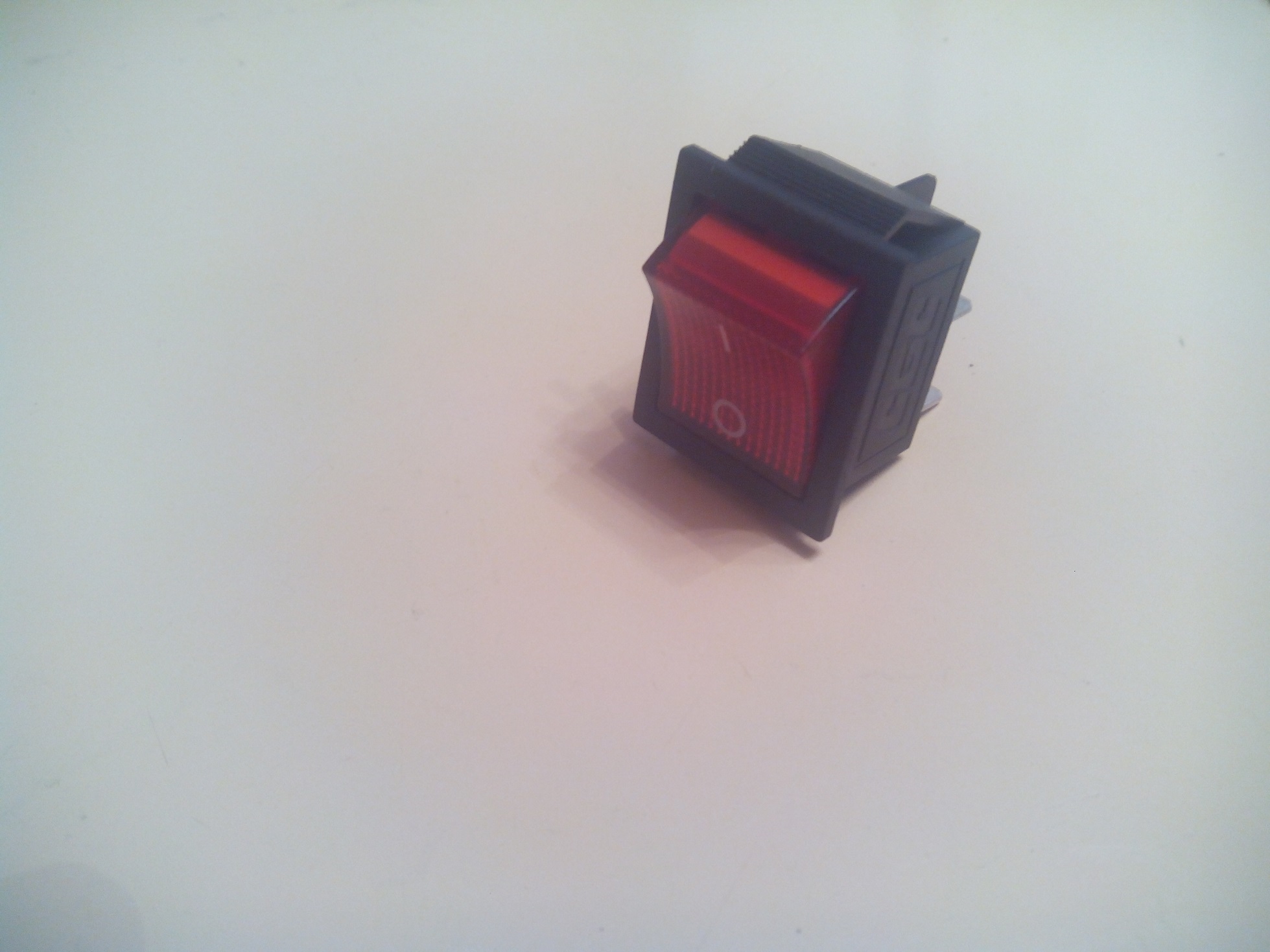

В процессе пришлось сгонять в магазин за кнопкой включения

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:52
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481
Делаем отверстие

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:53
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481
И ставим кнопку

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 21:58
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

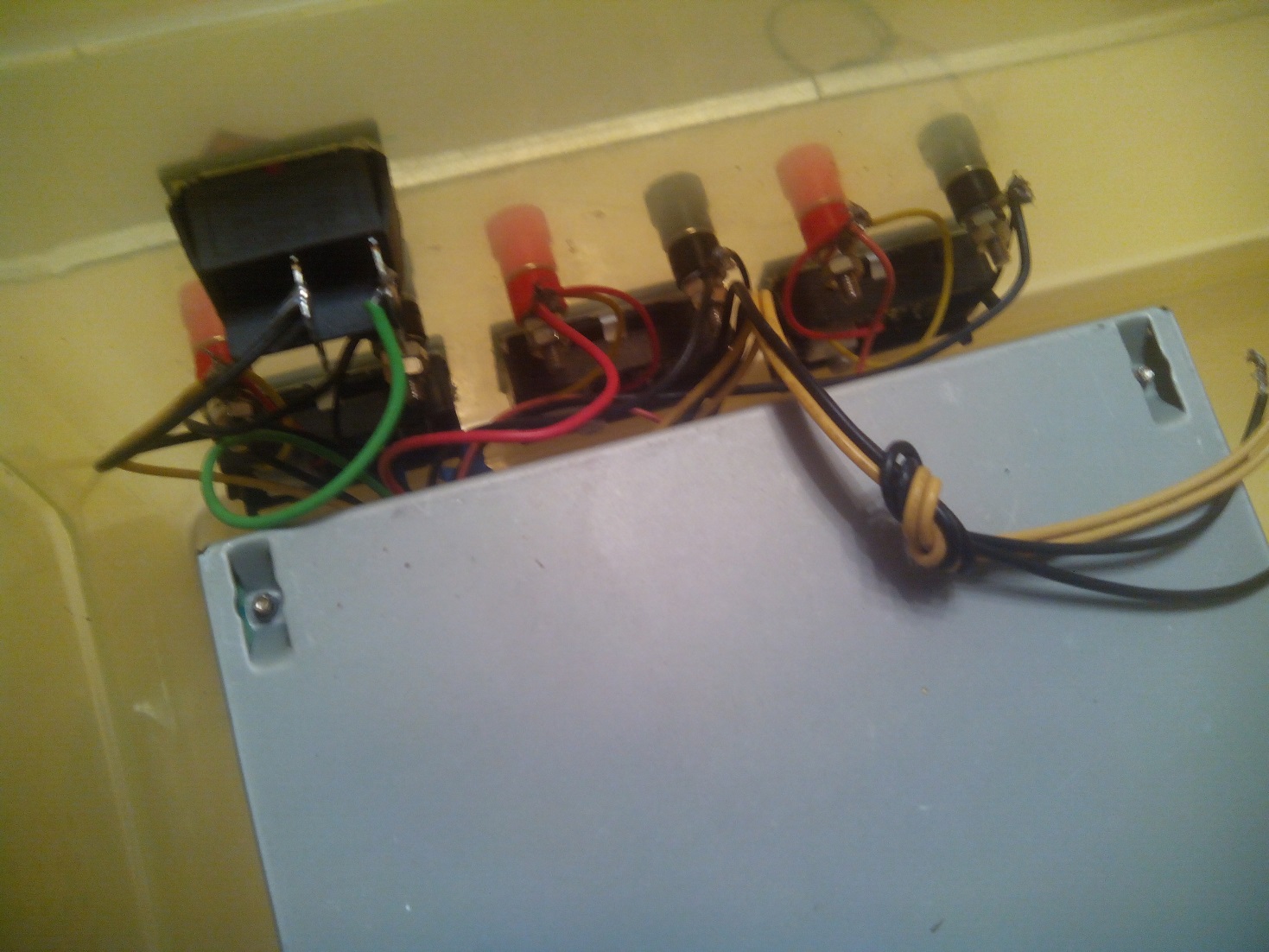

Припаиваем провода от БП к гнездам и кнопке
Кнопка - зеленый/черный
Гнезда - 1)розовый/черный, 2)красный/черный, 3)желтый/черный
Два желтых и черных оставляем на прикуриватель и подсветку

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 22:00
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481
Делаем отверстия под тройник прикуривателя

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 22:01
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

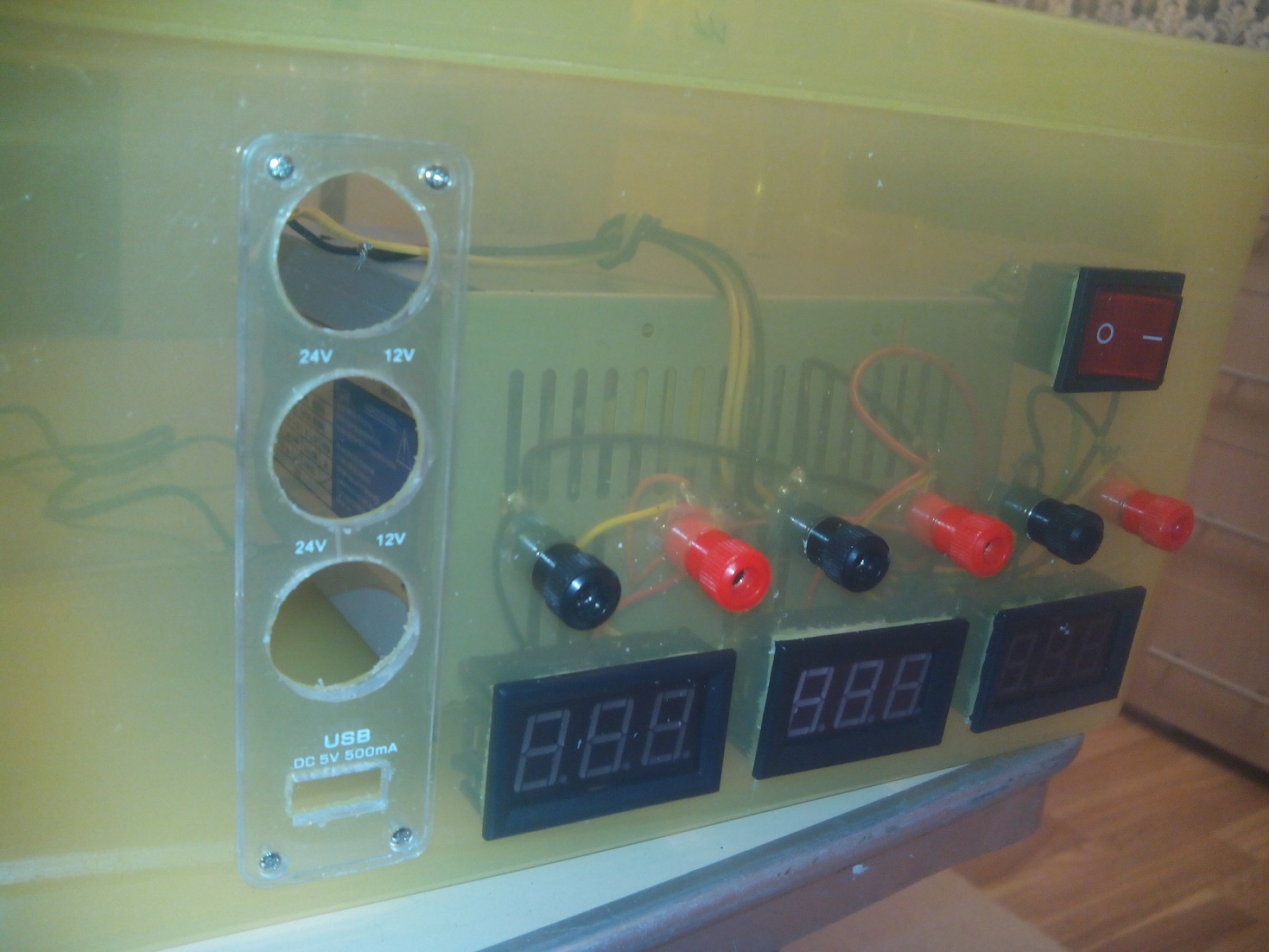

Прикручиваем тройник

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 22:03
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

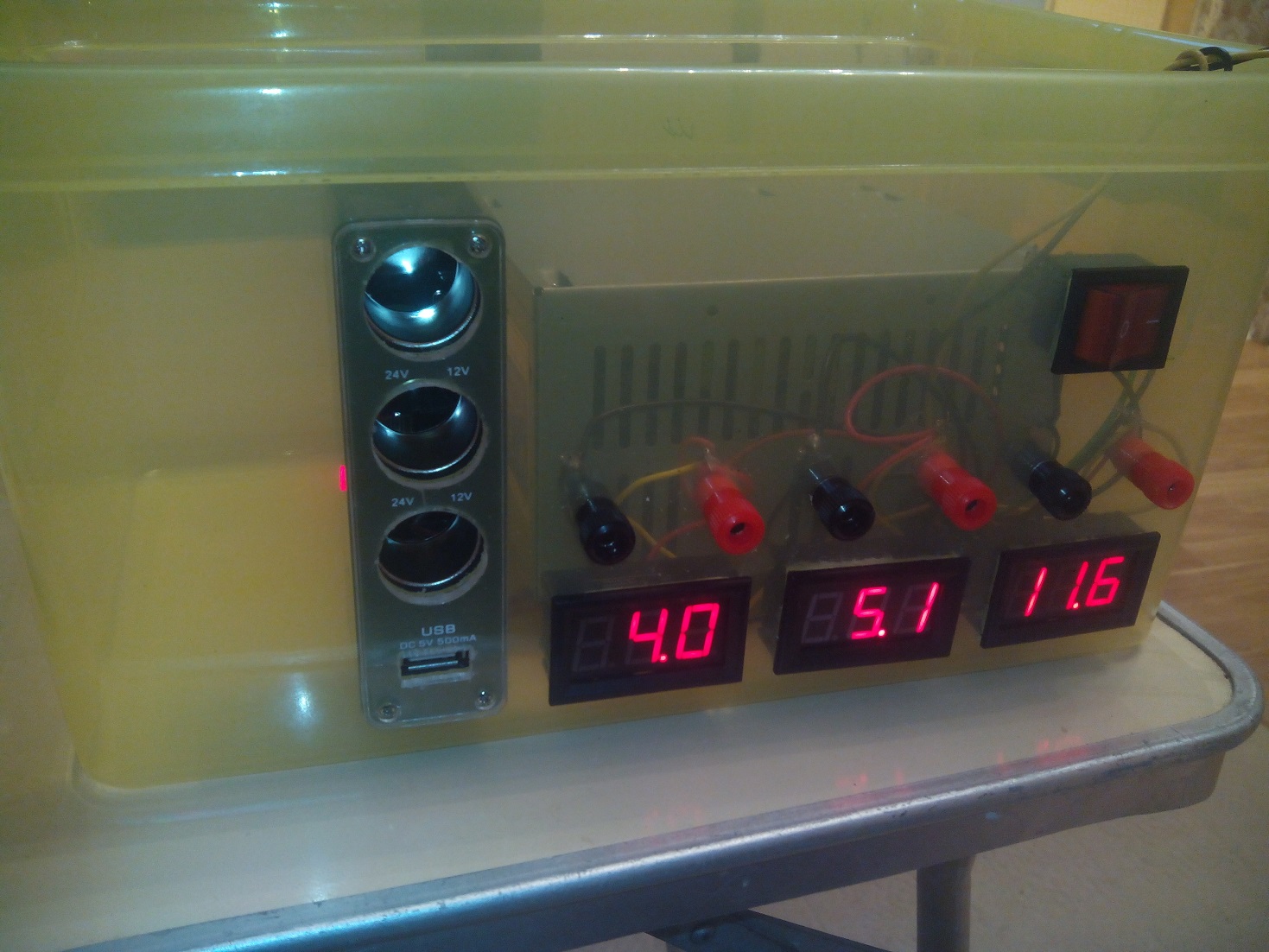

И подаем питание (скрестив пальцы)
Волтметры немного *издят, китайцы.....

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 22:05
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481
Клеим по внутреннему периметру светодиодную ленту, припаиваем желтый/черный

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 22:07
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481

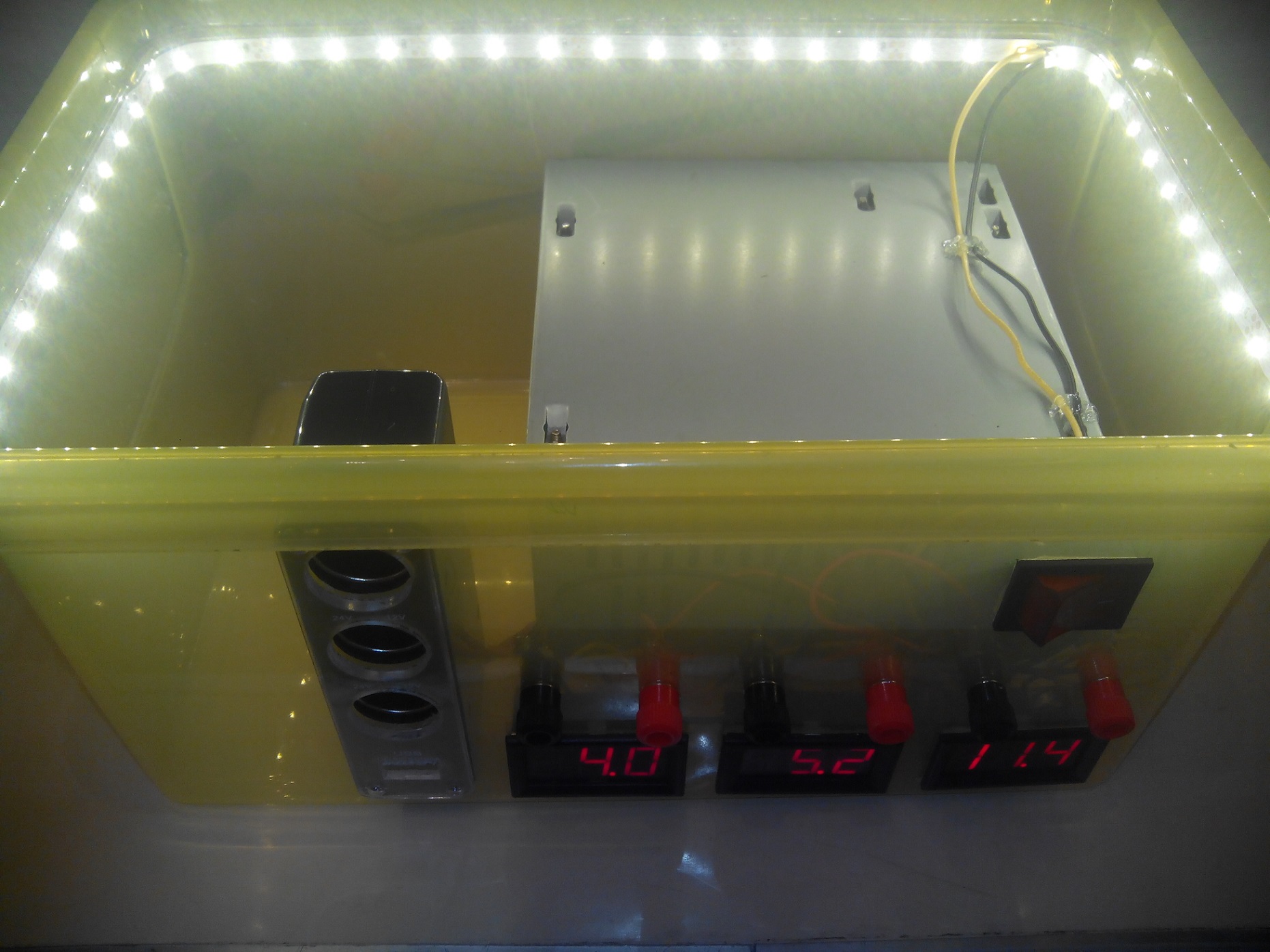

Включаем (получился колхоз, но зато не потребуется дополнительное освещение при работе в темноте рядом с БП)

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
27.03.2015 - 22:09
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481
Собираем провод штекера-бананы/крокодилы
