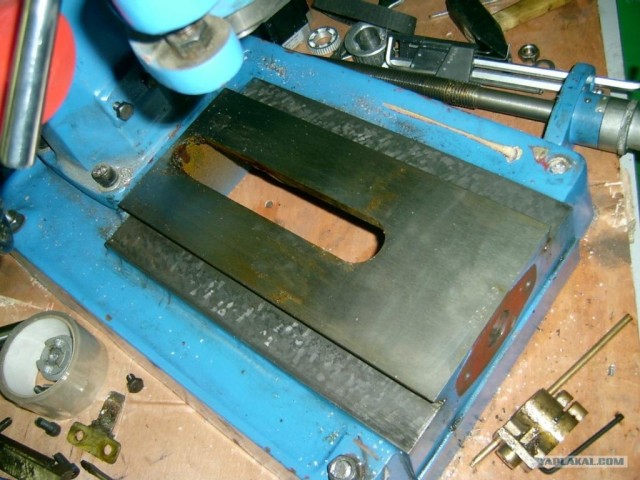

Приступаем к разборке станка до основания.


Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:10
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673
Винт верхней координаты "Х" . Как видим присутствует бронзовая гайка , что хорошо обычно в станках подобного типа она пластмассовая. Винт "Трапеция"хоть и не шлифован но тоже не плохо. (В дальнейшем он окажется кривым и его придется выпрямлять-Китай.)

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:11
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673
Ну как бы начинаем потихоньку выпиливать наши редукторы и прикидывать их на станок.

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:12
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673
Вот проверяем меж-осевое расстояние на координате "Y"

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:12
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673
Вот прикидываем на Z координате.

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:13
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673
Найдено наилучшее положение двигателя .

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:14
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673

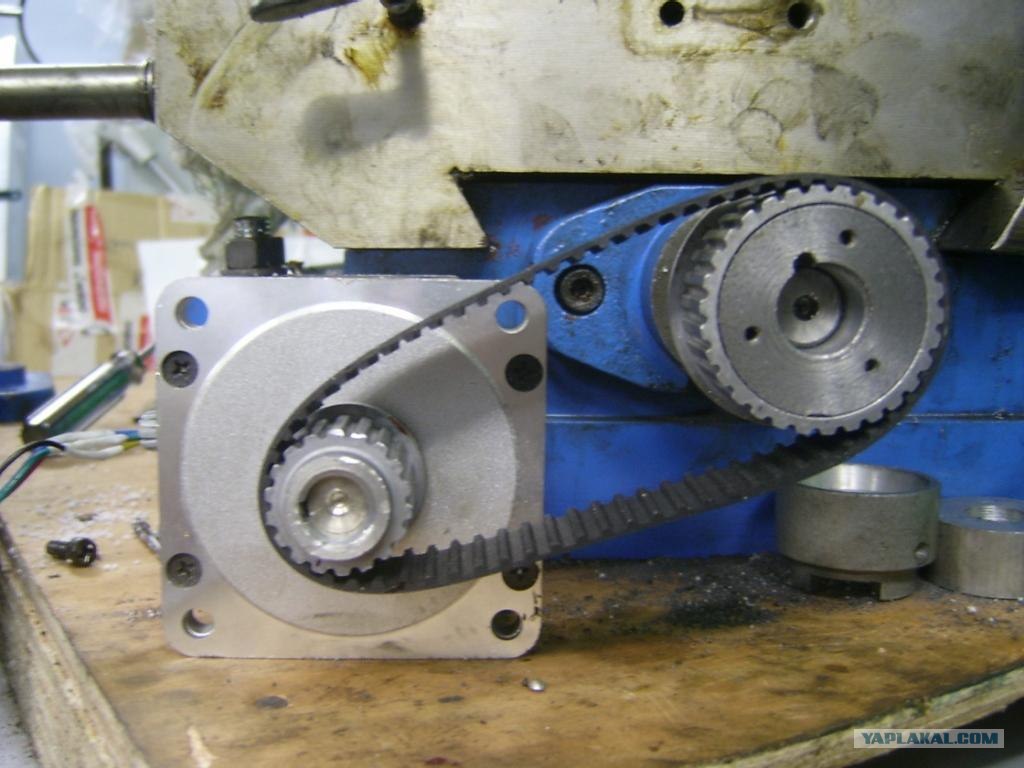

Начинаем монтаж редуктора на координату.Для удобства монтажа боковые защитные крышки редуктора сняты.
Вверху виден винт координаты Х и сама демонтированная координата.

Это сообщение отредактировал Jnker - 27.07.2011 - 01:38

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:15
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673

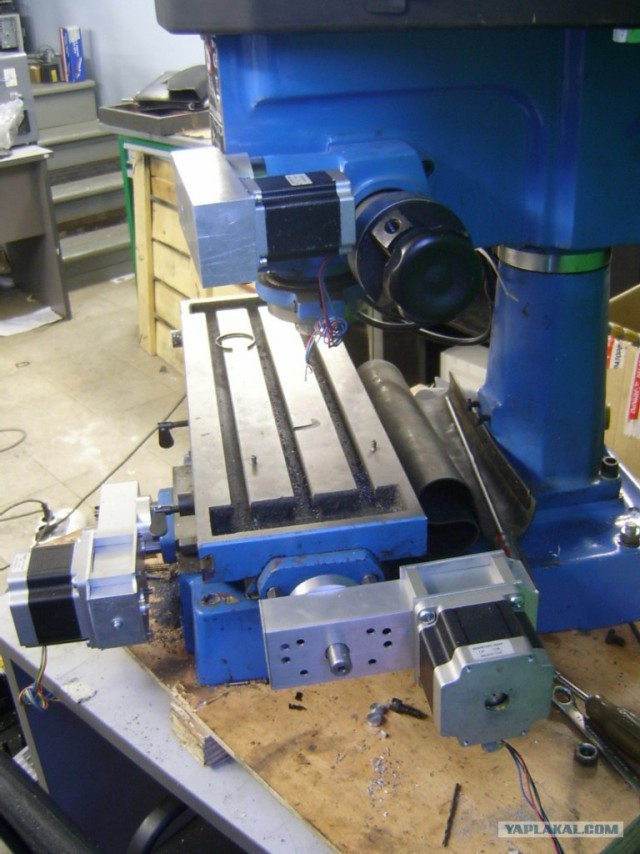

Редукторы смонтированы по всем координатам.

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:16
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673
Закрываем технологические отверстия через которые велся монтаж заклепками, дабы сохранить чистоту редуктора.

Это сообщение отредактировал Jnker - 27.07.2011 - 01:39

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:18
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673

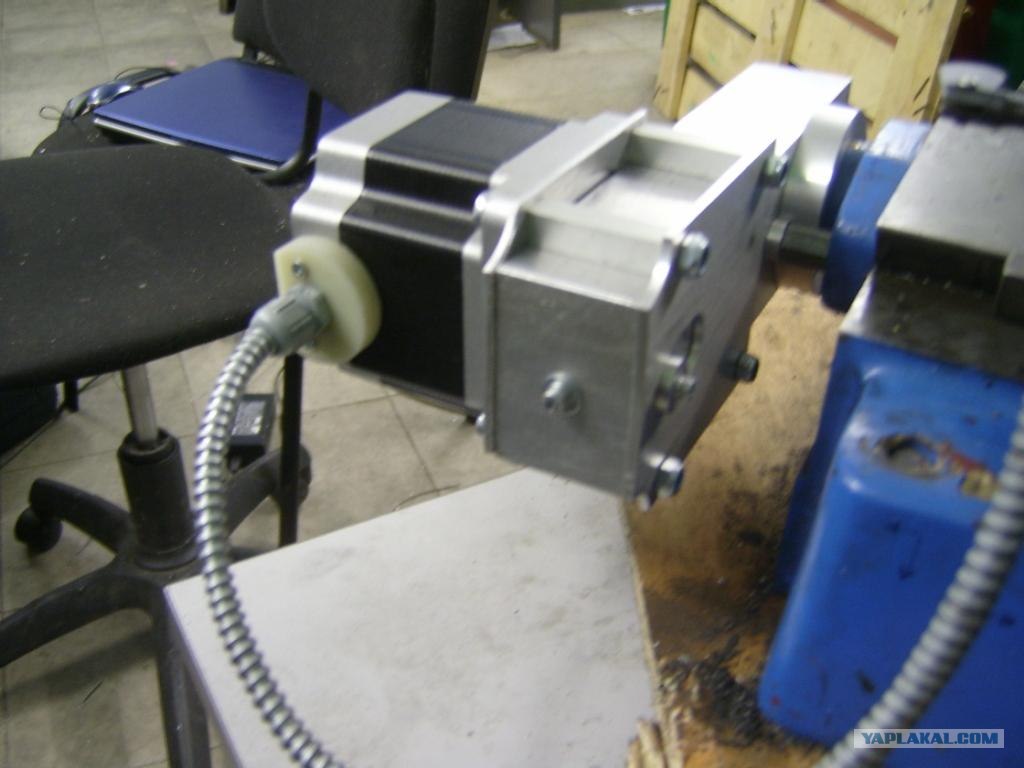

Выводим из двигателя металлический рукав (для защиты проводов от горячей стружки)ну и механических повреждений конечно.

Это сообщение отредактировал Jnker - 27.07.2011 - 01:39

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:20
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673

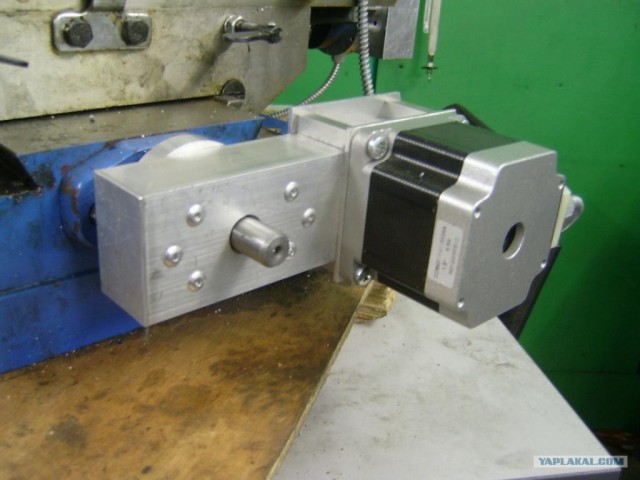

В редукторе предусмотрен механизм подтягивания ремня вращением винта на передней его части с последующей фиксацией стопором расположенным сзади редуктора.

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:21
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673

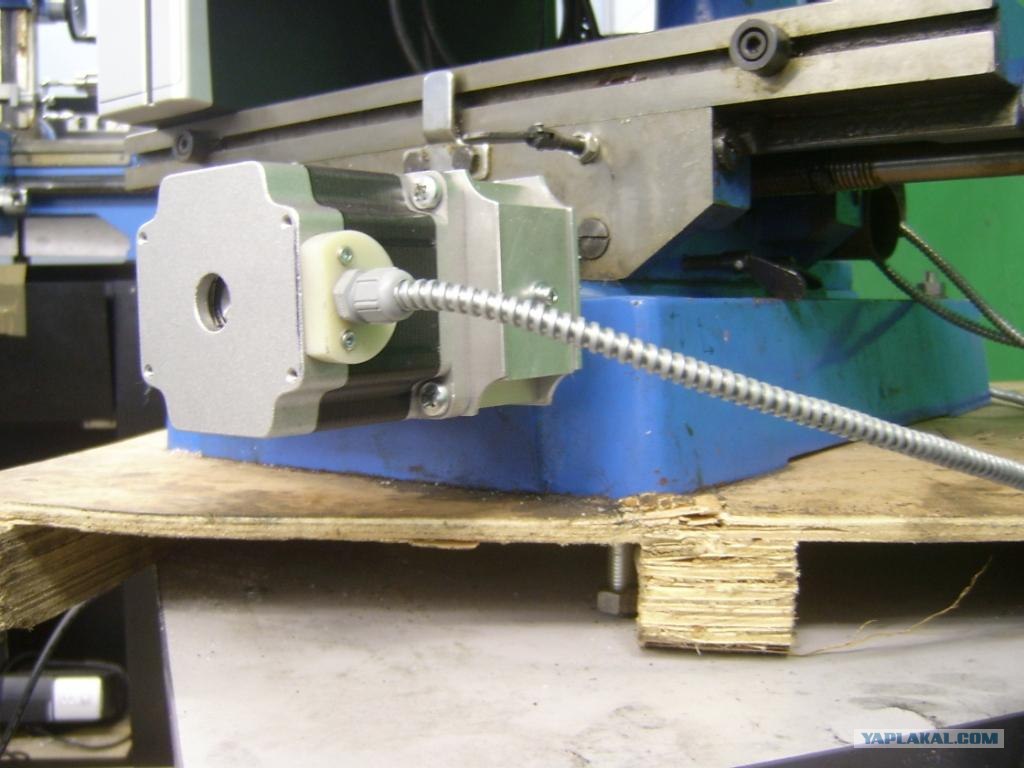

Немного другой ракурс. Виден двигатель на координате Z он меньше чем остальные.

Это сообщение отредактировал Jnker - 27.07.2011 - 01:29

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:23
0
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673
Ну вот заклепки стоят-провода выведены -разъемы запяны

Делаем станок ЧПУ.

[^]
Jnker
27.07.2011 - 01:28
-1
Статус: Offline


Волшебник

Регистрация: 13.05.11
Сообщений: 2673

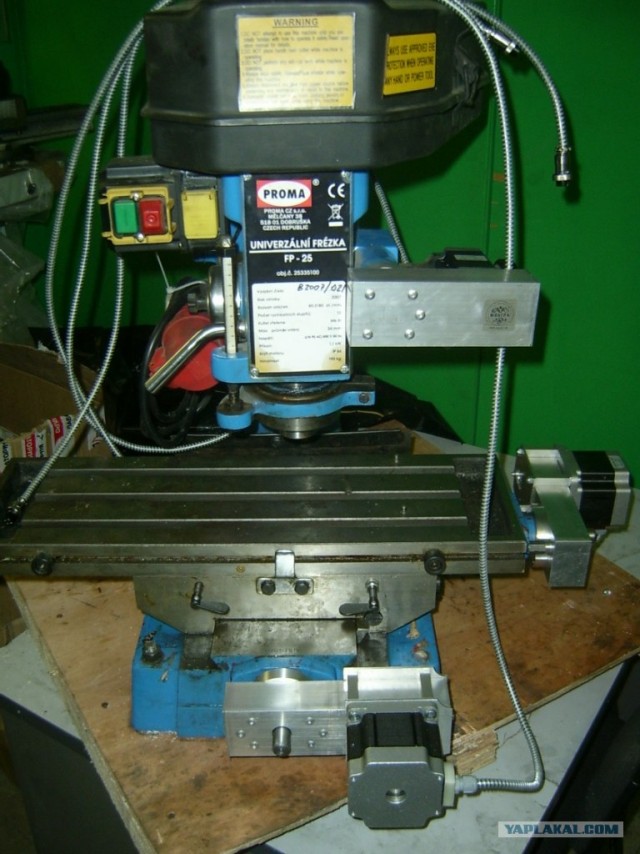

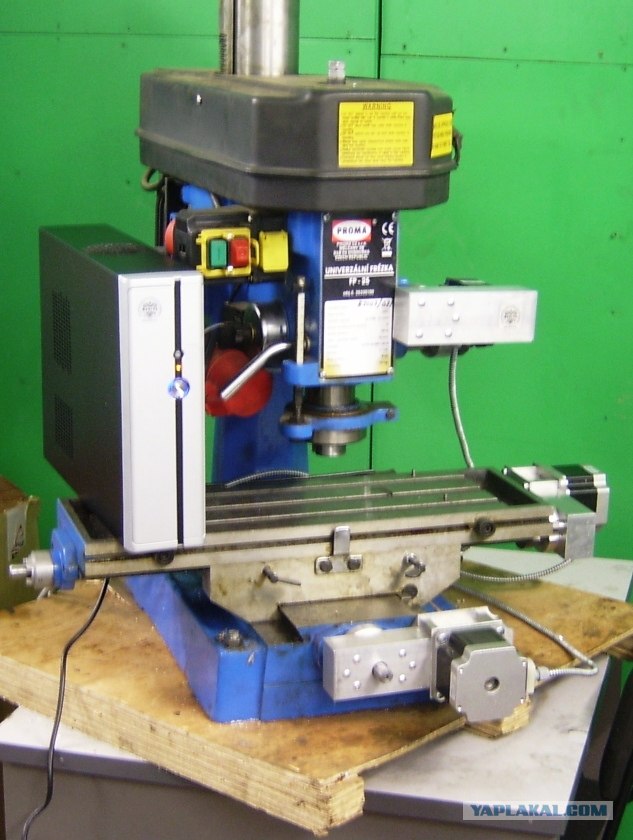

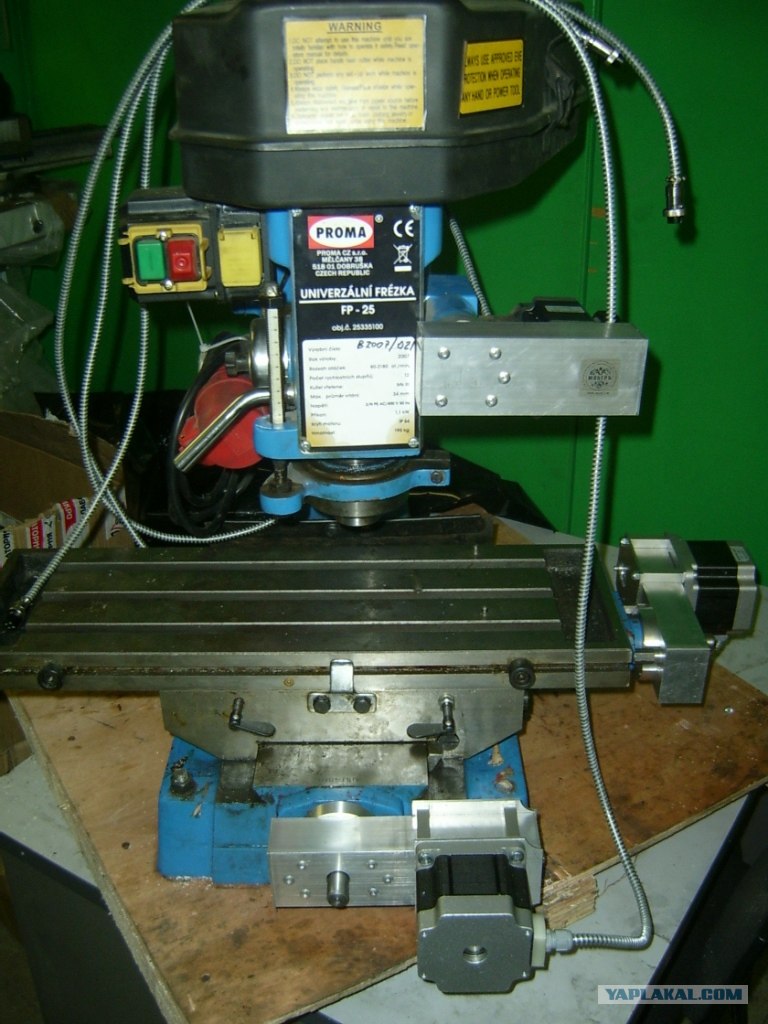

Вот окончательный вариант того что получилось в итоге. Слева блок управления станком описанный в прошлом посте.
Программа управления МАСН двигатели 4.5Ампера.
Станок еще примерно 3 дня "расхаживался" перед тестами дабы исключить заедания и прочие неприятности.
Вот собственно и все. Много фот нет так как "руки были грязные"
Вся работа заняла примерно 4 недели.
