Делаем станок ЧПУ., Как делал станок (одна из технологий)

hudoi какие именно детали Вас интересуют?


Добавлено в 22:08
Да, двигатели Шаговые 57ССн86 момент на валу 8Нм , направляющие качения
SKF , Шпиндель- "Kress", Винтовые пары шаг 5мм "HIWIN"
Напряжение на двигателях 60В. Ток 4А. Драйверы WDF-55, Программа управления МАСН-3.

Здоровско!У меня друг-золотые руки,примерно такой же станок сделал.
Фото станка выкладывать не стану,всё таки собственность не моя.

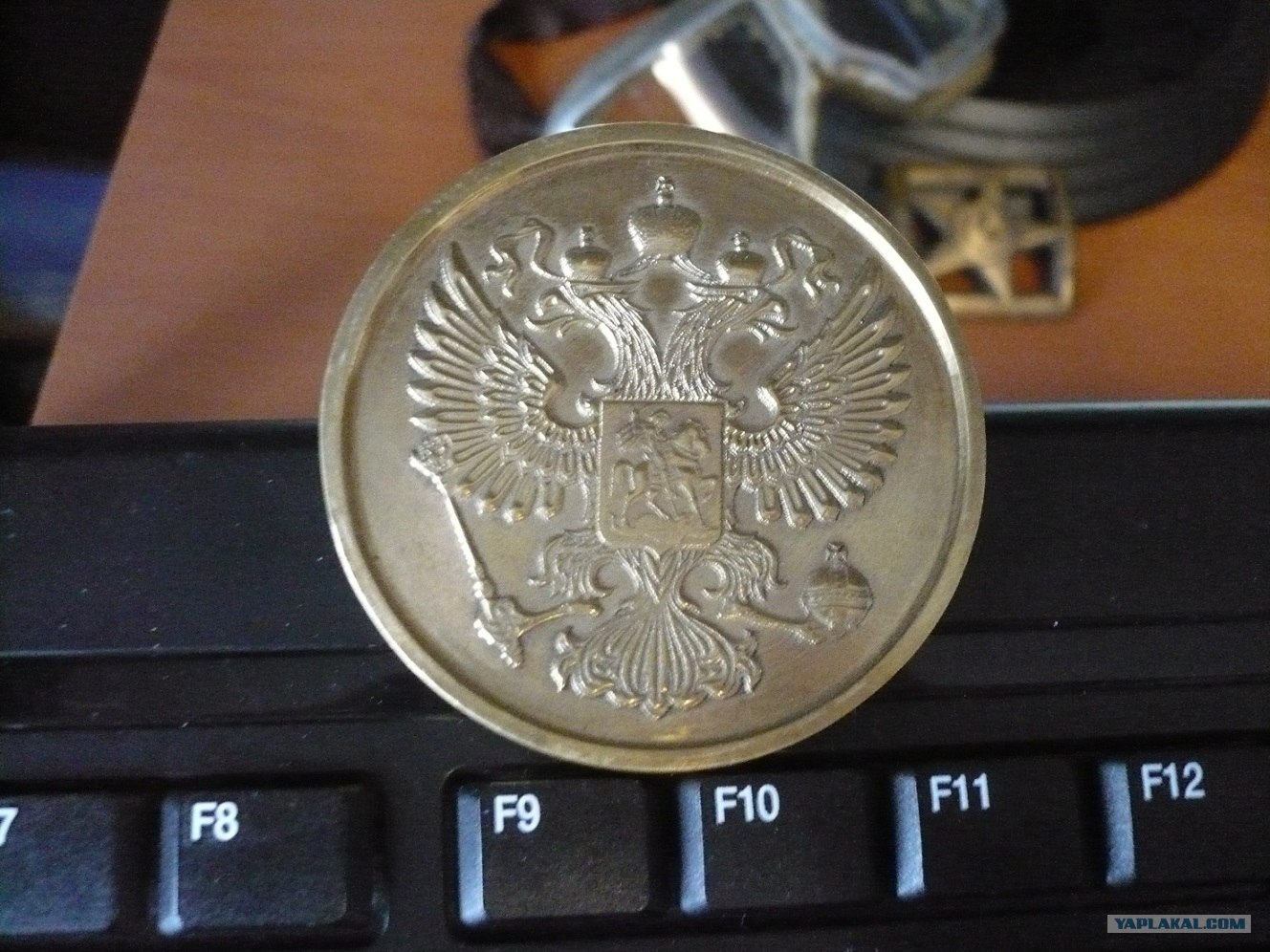

А вот что изготавливает,примерно такие вещи...

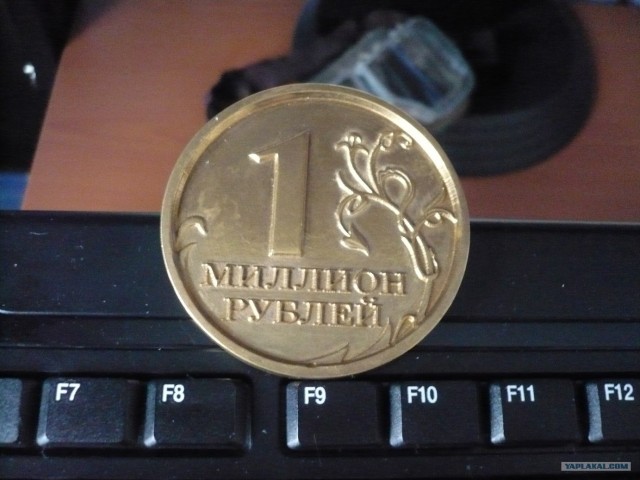

Так это же 1 миллион рублей!

Это сообщение отредактировал Jnker - 23.07.2011 - 22:19

НУ в домашних условиях непросто будет повторить.... Все понятно, но где взять "пенопласт который не крошится????

чёто я драйверы не нашол такие
винты HIWIN дорогие очень

Ну да...
Просто спрашивали,что можно сделать,отвечаю(помогаю тебе)...

Это сообщение отредактировал ВОЛЬСКДВА - 23.07.2011 - 22:25

Тема названа "Делаем станок ЧПУ" и не слова про чпу. А ведь сделать его или купить и настроить под станок - это самое тяжелое и важное!! Ну и интересное конечн.

сорри автор -но вышло примерно так :

Ну я, что то не пойму в первом посте написали-Цитата:"создание чпу из готового ручного станка это проще пареной репы! по-крайней мере для меня!
самый геморой как раз создать подвижные части подвижного стола и вертикального подьема! а налепить шаговые двигатели к уже готовому станке, как в данном случае это детский сад!
хотя все равно позеленю за труды! "
В этом посте как раз и описывается "как создать подвижные части подвижного стола"
Тымс!! Получаем -Цитата:"Тема названа "Делаем станок ЧПУ" и не слова про чпу. А ведь сделать его или купить и настроить под станок - это самое тяжелое и важное!! Ну и интересное конечн"
Опубликую например я следующий пост пост "о ЧПУ много слофф-подробно"
Подозреваю ,что далее будет --Ну это все фигня (по крайней мере для меня)!
Вот кабы автор опубликовал станок который собрался бы сам у меня дома!
Для чего эти посты, спрашивается ? Покрасоваться? Нет. Мне хочется что бы люди кому это интересно стали думать творить свои станки и сделали , что то для себя опираясь на увиденное исходя из своих средств и инструментов ну и приложили немного труда ;прочесть пару книжек по теме

Это сообщение отредактировал Jnker - 24.07.2011 - 01:55

Тема не раскрыта

Посмотрел видео Аттттцкий срач от вашего станка все в стружке все везде валяется вобщем грязно хоть кожух какой к нему пределайте чтоль

за фрезой с пылесосом бегать

ага! эт я писал!
и в принципе этим (вторым) постом ты частично ответил на вопрос! почему частично? потому что, как правильно делали замечания, нету конкретики и не описаны подвижные элементы! в этом псто рассказано как сделать раму/каркас. а как же редукторы, шлицы/каретки, приводы и прочее???
да и доменные печи не у каждого есть!
в интернете на самом деле дофига инфы как сделать чпу из готового станка, но как посмотришь на цену станка, так сразу отпадает желание покупать готовый ручной станок и возникает желание собрать самому, поэтому я и говорил, что интересует именно не электрика, а механика станка! тем более в электрике и электронике я сам разбираюсь.
давно хочу собрать станок с чпу, но все не знаю с чего начать. точнее где взять запчасти на механику. да и токаря толкового под рукой нет.

Это сообщение отредактировал BeKaradon - 24.07.2011 - 12:03

ахах система аспирации конечно не продумана)))
у нас на работе типа того станки стоят weinmann homag, конечно не такой новой серии как http://www.youtube.com/watch?v=uBo1_Qt_75k
но смысл тотже))

Ну да, вдруг кто захочет на кухне вечерком заморочиться.

Ну все продается и зап части и винты . Если хотите что бы станок боле-менее работал то денег все равно придется потратить сколько нибудь.
Опять таки для каких целей если дерево обрабатывать это одно а метталл другое. Начните с рабочей зоны стола станка ну предположим 200Х300мм
добавляем 10 см на сторону это длинна винтов и направляющих ну и далее далее. В какие деньги хотите уложиться?

Сам сейчас собираю, но конструкция несколько другая, пока бюджетных денех утекло 70к.рублей.
Готовность 90%, доделаю выложу фоты.
Станок дерево/пластик размеры 2000х3000.
p.s.
Станину варил из квадратного профиля, т.к. в заливке и формах ноль. Двигло и направляйки заказывал в Мск, как и контроллеры с драйверами.

Кроме процесса отливки ничего разве показывать не надо ?

Это сообщение отредактировал traktorbek - 25.07.2011 - 07:35

Тема интересная но вылазит больше вопросов чем ответов. Автор конечно рукасто-головастый но очень бы хотелось иметь полное описание ВСЕХ процессов изготовления и сборки.

Ух красота. Молодцы как делать умеют!!!

Я Вас огорчу немного .варить станину нельзя категорически! Ее потом скучивать начинает.

по поводу софта, есть бесплатный софт на линуксе, работает тока шуба заворачивается

Небольшая подборка фотографий по переделки ручного станка "Прома"в станок с ЧПУ .
Станок оказался довольно "дубовым" в плане изготовления (Китай) поэтому пришлось ставить большие двигатели и мощный редуктор . Из плюсов-массивный не пожалели чугуна. Из минусов пришлось весь перетряхивать , добиваясь нормальной работы.

будет 18 фотографий.

Как обычно начинаем с проектирования.
Рисуем все моторы и шестерни 1:1 а потом уже к ним добавляем крепления и кожухи.

Рисовать можно в чем удобнее если не обязательно в "Автокаде"
вот например в "Кореле"

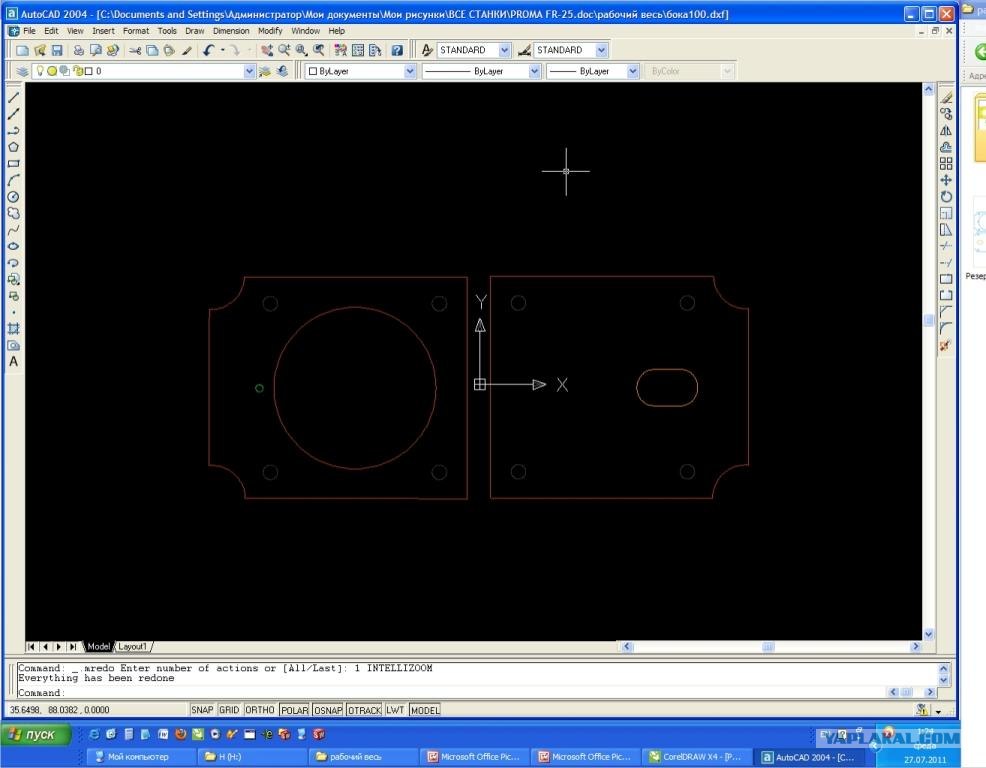

Вот в нем же проработка всех деталей в масштабе 1;1 на все координаты .
