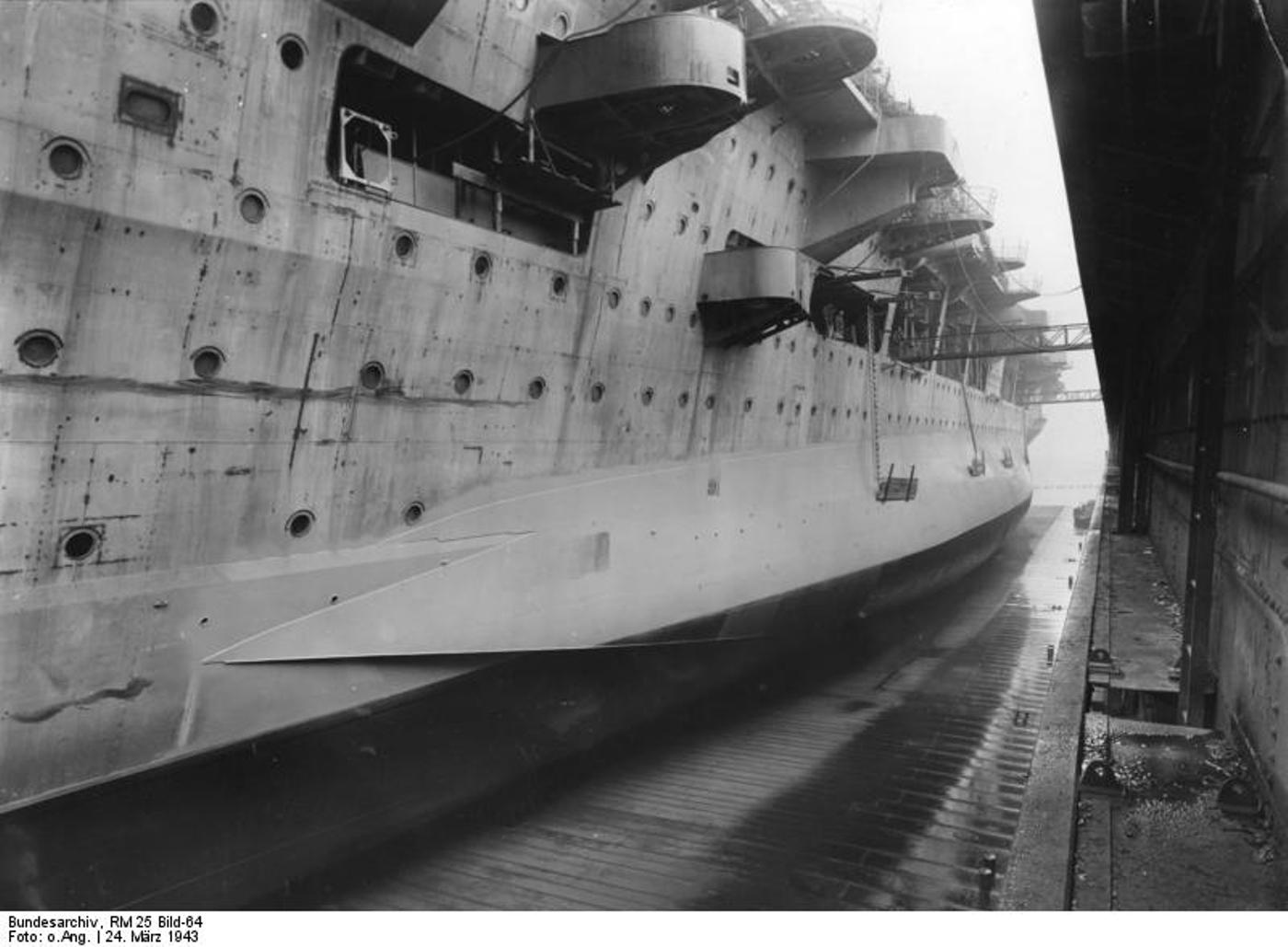

Авианосец «Граф Цеппелин» – боевой трофей Красной Армии

Абсолютли.

Без описания авиагруппы, тема не раскрыта!

Ну ко времени Третьего Рейха это спорное утверждение - насчет красоты может быть, но надежные??? Британцы - да, а вот немцы увы, полтора десятка лет застоя времен Веймарской республики не прошли даром.
Обе битвы при Нарвике подтверждают.

выложу попзже....иначе пост растянулся бы на несколько страниц

я и так сжался до невозможности....

...

Это вы про это?

Ну бывает... Правда и англов что немцы, что джапы топили как кутят...
А войну вообще начали огнем из этого антиквариата...

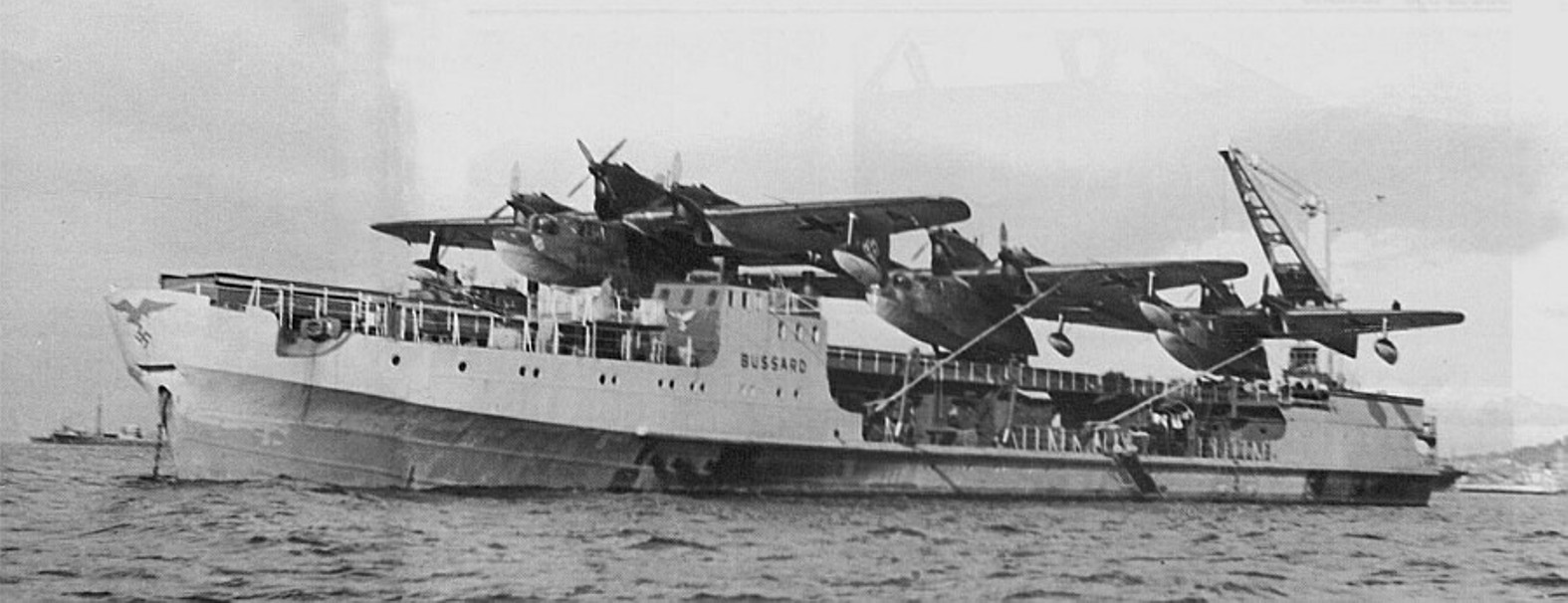

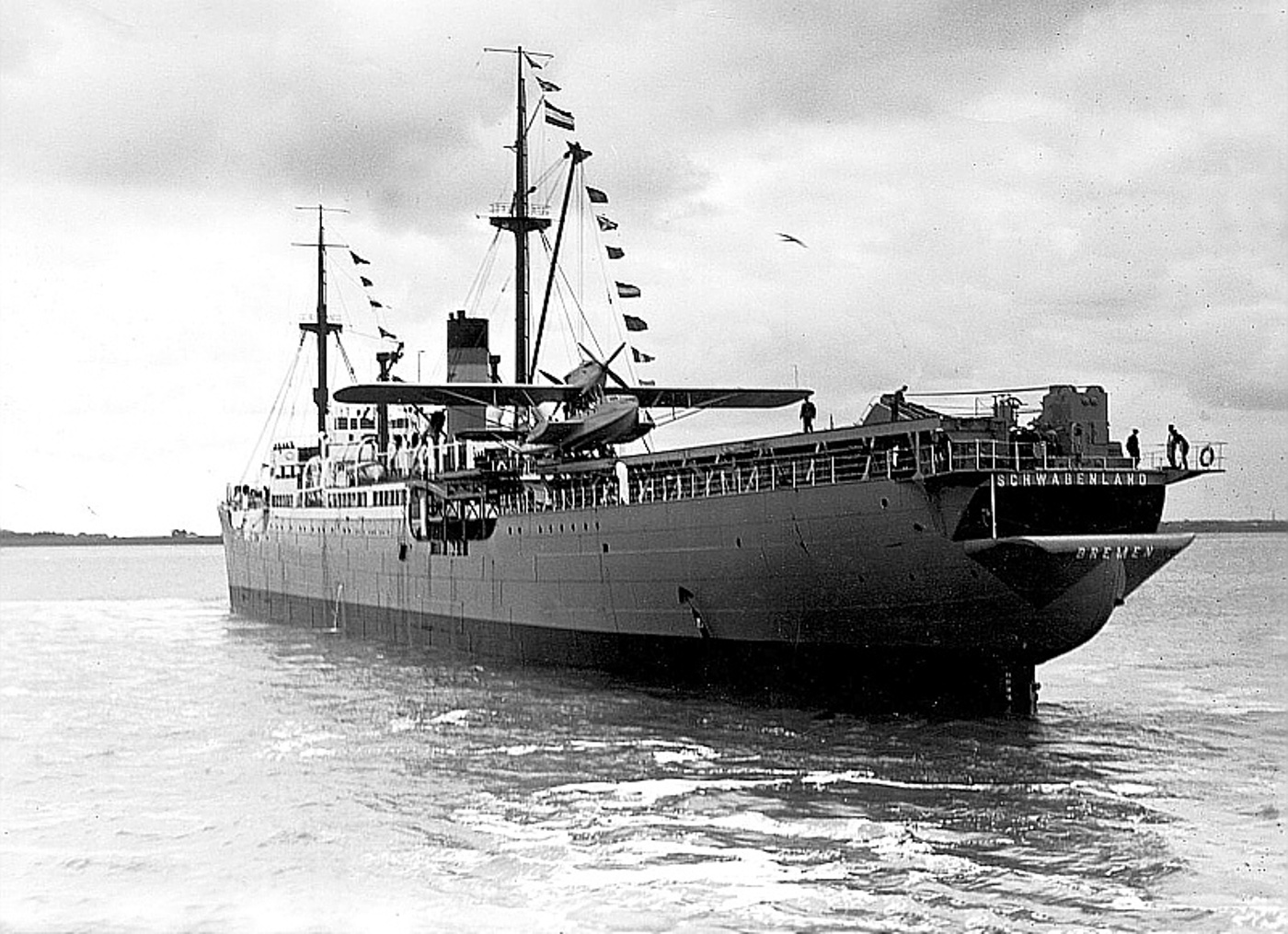

Еще парочка немецких авианосцев

...

Конечно. Ну когда немцы пришли в Нарвик с сухими танками, из-за того что их машины оказались чрезмерно прожорливы,
Мы все конечно основываемся на том что нам расскажут, поэтому я лично опираюсь на мнение типа этого - на картинке
----------------------
Но за Графа отдельное спасибо - познавательно и интересно.
Хотя я считаю, что достройка его ничего бы немцам не дала. Уже к 1942 году, вспоминая сражения на ТО - десяток истребителей и дюжина штук это ни о чем.
Собственно как и наличие аналога в ВМФ СССР времен ВОВ.

Это сообщение отредактировал MaxxOltt - 30.07.2018 - 18:53

Вот это я понимаю ТЕМА! Супер! Не то что некоторые хуергу выложат с одной картинкой и зелёнку рубят. Надо в пример такие темы брать и дать возможность пользователям раз в сутки ставить понравившейся теме 3 пучка петрушки, а не один.

Отправлено с мобильного клиента YAPik+

Авиационное вооружение

Многоцелевой самолет Аг 95

Весной 1935 года конструкторский отдел штаба Верховного командования флота (Oberkommando Reichsmarine) приступил к работе над авианосцем, средства на который были включены в бюджет 1936 года. В это же время было выдано задание на проектирование многоцелевого самолета, способного выполнять задачи в качестве разведчика, бомбардировщика и торпедоносца. К работе над такой машиной приступила и фирма Arado Flugzeugwerke GmbH. Общее руководство работами осуществлял инженер В.Блюм. В задании предусматривалась возможность использования самолета как в колесном, так и в поплавковом варианте. В соответствии с предъявлявшимися требованиями, полезная нагрузка самолета планировалась в 1000 кг, а для обеспечения компактного хранения машину предполагалось оснастить складывающимся крылом. В технических требованиях особо подчеркивалось, что гидросамолет должен обладать повышенной мореходностью.

Самолет, созданный В.Блюмом в соответствии с этим техническим заданием, получил обозначение Arado Ar 95. Первый его прототип — Ar 95 V1 с бортовым регистрационным номером D-OLUO представлял собой двухпоплавковый двухместный цельнометаллический гидросамолет с 9-цилиндровым звездообразным мотором воздушного охлаждения BMW 132 мощностью 845 л.с. Впервые в воздух биплан поднялся осенью 1936 года.

Вскоре был собран второй опытный экземпляр — Аг 95 V2 (0-ОнЕО). Отличительными особенностями этой машины стали рядный 600-сильный двигатель жидкостного охлаждения Junkers Jumo 210 и закрытая кабина экипажа. Первые же полеты показали, что мотор для этого самолета явно слабоват. Особенно это ощущалось на взлете, поэтому на Аг 95 V2 также пришлось установить более мощный BMW 132.

Третий прототип Ar 95 V3 (D-ODGX), испытания которого начались ранней весной 1937 года, отличался от своих предшественников наличием третьего члена экипажа — штурмана.

Ar 95 V4 — колесная модификация самолета. Стойки и колеса основного шасси прикрывались большими обтекателями, которые летчики называли «штанами».

Именно этот самолет послужил основой палубной модификации Ar 95В.

Ar 95A/B представлял собой одномоторный двух- или трехместный многоцелевой (бомбардировщик-торпедоносец- разведчик) самолет с колесным или поплавковым шасси.

Фюзеляж самолета — цельнометаллический монокок из легких алюминиевых сплавов. Силовой набор состоял из штампованных шпангоутов, лонжеронов и поддерживающих стрингеров. Технологически фюзеляж разделялся на три основные секции: носовую, центральную и хвостовую.

Носовая секция включала в себя часть фюзеляжа от первого силового шпангоута, являвшегося к тому же противопожарной перегородкой, до кабины экипажа. На первом шпангоуте находились узлы крепления моторамы. В верхней части носового отсека, справа от оси симметрии закреплялся курсовой синхронный пулемет MG17.

Все остальное пространство отсека занимал фюзеляжный топливный бак емкостью 350 литров. Здесь же устанавливались основные топливные насосы, фильтры всех баков и патронный ящик с боекомплектом курсового пулемета.

К силовым шпангоутам носовой секции крепились подкосы верхнего крыла и передние стойки поплавков.

Всю центральную секцию фюзеляжа занимала кабина экипажа. В отсеке летчика размещалось приборное оборудование, обеспечивающее полет в любых метеоусловиях. Все пилотажно-навигационные приборы устанавливались на лобовой приборной доске. Кресло летчика можно было регулировать по высоте.

За отсеком летчика располагалась кабина бомбардира с необходимым приборным оборудованием, рабочим столом, прицелом и УКВ-радиостанцией. Там же размещался фотоаппарат для аэрофотосъемки.

За кабиной бомбардира находился отсек стрелка, где на шкворневой установке был закреплен оборонительный пулемет MG15, а на правом борту по полету закреплялись запасные магазины.

Кабина экипажа — полностью застекленная, однако отсек стрелка имел частичное остекление для более удобного ведения стрельбы из пулемета. Подвижные части фонарей летчика и стрелка сдвигались, соответственно, назад и вперед по полету Для удобства доступа в кабину экипажа по обоим бортам фюзеляжа предусматривались поручни и подножки.


Летно-технические характеристики многоцелевого палубного самолета Ar 95A/B


Габаритные размеры, м:

— длина 11,1

— размах крыла 12,5

— высота 5,2

Площадь крыла, м².44

Массовые характеристики, кг:

— масса пустого 2537

— взлетная масса 3560

Максимальная скорость, км/ч:

— у земли 274

— на высоте 3000 м 300

Крейсерская скорость на

высоте 4000 м, км/ч 250

Время набора

высоты 1000 м, мин 2,3

Дальность полета, км. 1090

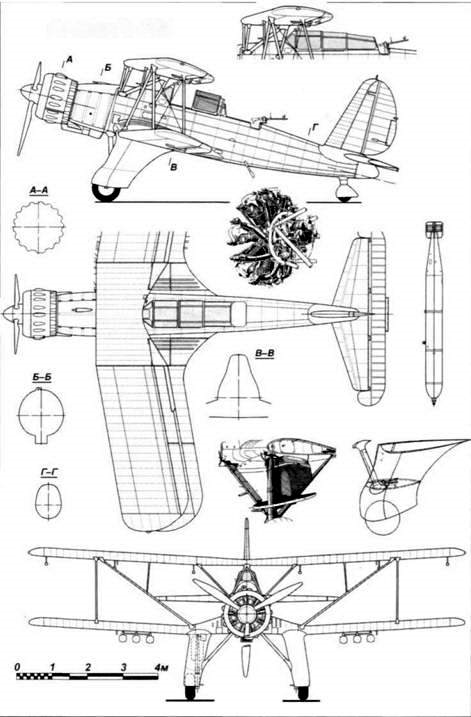

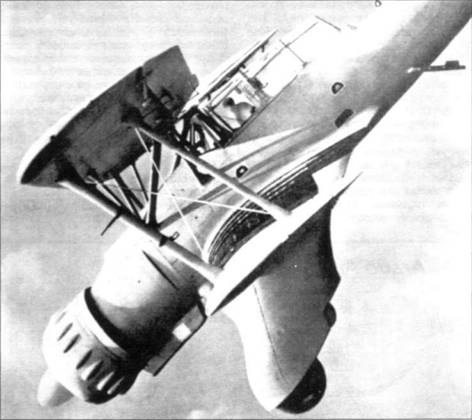

Двухместный многоцелевой палубный самолет Fi 167


Контракты на изготовление опытных экземпляров двухместных многоцелевых палубных самолетов были подписаны с фирмами Arado и Fieseler. Каждая из них предложила свой проект и получила заказ на три экспериментальные машины с названиями, соответственно, Аг 195 и Fi 167. Летом 1938 года опытные образцы были переданы на испытания, в процессе которых выявилась полная бесперспективность Аг 195 и, наоборот, полное соответствие техническому заданию самолета Fi 167. В результате от машины фирмы Arado заказчик отказался, а фирма Fieseler получила дополнительный заказ на установочную серию из 12 самолетов.

Проектированием Fi 167 занималась группа инженеров под руководством Р.Мевеса. Особое внимание было уделено технологичности конструкции и простоте обслуживания летательного аппарата.

Испытания подтвердили прекрасные характеристики Fi 167 V1 при полетах на малых скоростях. С полным «газом» и с взятой на себя ручкой управления самолет мог садиться почти вертикально. Максимальная скорость биплана в 320 км/ч также отвечала техническому заданию, а боевая нагрузка оказалась в два раза выше заданной.

Первые летные испытания оказались настолько успешными, что Г.Физлер решил не делать третий экспериментальный самолет, а сразу готовить установочную партию из 12 машин Fi 167A-0.

Предсерийные самолеты мало отличались от Fi 167 V1 и Fi 167 V2. Основными изменениями по результатам испытаний были установка колес низкого давления и большего диаметра, триммеров Флеттнера на оперении и нового пламегасителя, а также доработка воздухозаборника двигателя DB 601В.

Тем временем вступление в строй авианосца затягивалось до лета 1940 года, что отразилось на отношении к палубным самолетам. К тому же в этот период Технический департамент решил в качестве палубного пикирующего бомбардирововщика использовать Ju 87C-0, а на Fi 167A возложить задачи разведчика и торпедоносца.

Следующим ударом по биплану фирмы Fiesler стало решение, принятое в мае 1940 года, о приостановлении работ по достройке авианосца Graf Zeppelin. Но тем не менее выпуск 12 самолетов Fi 167A-0 продолжился.

Для войсковых испытаний сформировали опытную 167-ю эскадрилью. Когда 13 мая 1942 года было решено возобновить работы на авианосце Graf Zeppelin, 167-ю эскадрилью с девятью Fi 167 перевели в Голландию для так называемых «напряженных испытаний» на голландском побережье. Однако, биплан AFi 167, несмотря на уникальные летные характеристики, уже не рассматривался как возможный боевой палубный самолет.

К этому времени Luftwaffe возобновило подготовку палубных эскадрилий и решило в качестве бомбардировщика-торпедоносца использовать вариант Ju 87D, получивший обозначение Ju 87E.

Fi 167 оставались в Голландии до начала 1943 года, участвуя в различных опытных программах, включая исследования по камуфлированию морских самолетов.

Летно-технические характеристики двухместного многоцелевого палубного самолета Fi 167


Габаритные размеры, м:

— длина 11,4

— размах крыла 13,5

— высота 4,8

Площадь крыла, м² 44

Массовые характеристики, кг:

— масса пустого 2800

— взлетная масса 4500

— максимальная масса 4853

Максимальная скорость, км/ч:

— для бомбардировщика 320

— для разведчика 323

— у земли 274

Крейсерская скорость на

высоте 4000 м, км/ч 270

Скороподъемность, мин:

— время набор высоты 1000 м 2,5

Дальность полета, км:

— нормальная 1290

— в варианте разведчика с 300-л

дополнительным баком 1500

Нормальный потолок, м 7500-8200

Вооружение самолета — торпеднобомбовое и стрелковое.

Последнее включало два пулемета — оборонительный и курсовой.


Оборонительный располагался в отсеке стрелка — это был 7,92-мм пулемет Rheinmetall-Borsig MG15; его масса составляла 8,1 кг, длина — 1090 мм, скорострельность 1250 выстр./мин, начальная скорость пули 765 м/с. Боезапас из 825 патронов располагался в 11 коробчатых магазинах по 75 патронов к каждом. Запасные магазины хранились по бортам отсека стрелка и закреплялись защелками. Сам пулемет был смонтирован шкворневой установке, управление огнем — механическое.

Курсовой пулемет Rheinmetall — Borsig MG17 калибра 7,92 мм имел массу 10,2 кг, скорострельность — 1080 выстр./мин, начальную скорость пули — 905 м/с. Управление стрельбой — электрическое. Пулемет устанавливался в передней части фюзеляжа перед кабиной пилота и был смещен вправо от оси симметрии самолета. Боезапас из 500 патронов находился в патронном ящике.

Бомбовое вооружение самолета состояло из четырех бомб SC50 на бомбодержателях ЕТС50, закрепленных на нижних поверхностях консолей крыла. Под фюзеляжем могла подвешиваться 533-мм торпеда LT5f массой 700 кг или бомбы SC250 и SD1000 калибра 250 кг и 1000 кг соответственно.

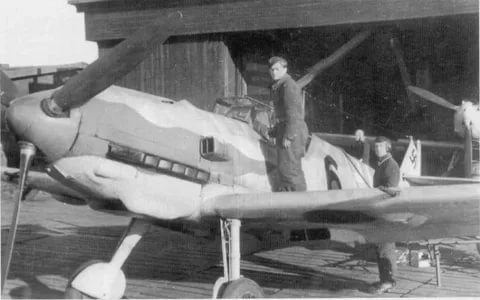

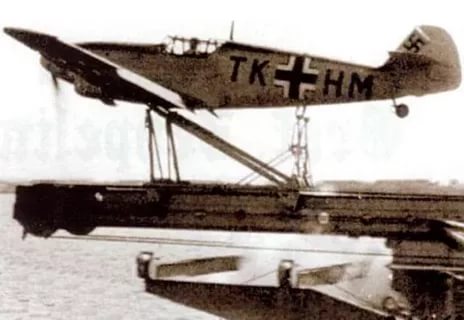

Палубный истребитель Bf 109T

Самолет-моноплан Bf 108, разработанный инженером Вилли Мессершмиттом, фигурировал в документах как многоместный спортивный самолет. Однако с лета 1934 года на базе этой машины по заказу министерства авиации началась разработка нового скоростного истребителя.

Заказ на создание нового истребителя выдали и более известным немецким фирмам — Heinkel, Arado и Focke-Wulf. Построенные самолеты должны были пройти сравнительные испытания в Травемюнде.

При конструировании нового самолета В.Мессершмитт максимально использовал опыт разработки Bf 108. В частности, для Bf 109 (такое обозначение присвоили будущему истребителю) позаимствовали от Bf 108 щелевые предкрылки и закрылки, а также полностью закрытый фонарь. Для сокращения взлетной дистанции конструктор выбрал для истребителя больший стояночный угол атаки, чем у спортивного Bf 108 — и это несмотря на ухудшение обзора из кабины. На первый экземпляр с обозначением Bf 109V-1 и с заводским номером 758 в сентябре 1935 года установили 695-сильный Rolls-Royce «Кестрел» V. После нескольких испытательных полетов Bf 109V-1 в конце октября был направлен на сравнительные испытания в Травемюнде. Его соперниками стали самолеты Не 112V-1, Ar 80V-1 и Fw 159V-1.

Убедительная победа Bf 109, которой закончились сравнительные испытания, и последующее заключение контракта на постройку десяти истребителей оказались полным сюрпризом для соперников, которые пока еще не воспринимали В.Мессершмитта всерьез. Три первые машины закончили к концу 1936 года. Bf 109V-2 (D-IUDE, заводской номер 809) и Bf 109V-3 (D-lHNY, заводской номер 810) взлетели в январе и июне 1936 года, на них уже стоял штатный Juto 210А. Предусматривалась возможность установки на самолет двух пулеметов MG-17 винтовочного калибра.

Слухи о вооружении британских истребителей Spitfire и Hurricane пушками заставили конструкторов подумать об усилении вооружения Bf 109. На него решили поставить три пулемета, один из которых, стрелял через кок винта. Пушка MG FF появилась на Bf 109V-4 — ее установили в развале цилиндров мотора. Семь машин из десяти заказанных были готовы в первой половине 1937 года.

Первым серийным истребителем семейства Bf 109 стал Bf 109B. Увеличение военных заказов заставило руководство фирмы BFW принимать меры к расширению производства — в Регенсбурге для этого был приобретен участок земли.

24 июля 1935 года В.Мессершмитт открыл собственную фирму Messerschmitt GMBH. На постройку цехов, приобретение оборудование и налаживание производства у него ушло всего 16 месяцев.

Где-то на винтах компа были и по-современней самолеты для "Цеппелина", Юнкерс, 87-й, со складными крыльями.

Быстрому налаживанию производства способствовала очень технологичная конструкция самолета. Фюзеляж изготавливался из двух половин, причем каждая имела силовой набор из продольных лонжеронов и поперечных шпангоутов, через которые проходили стрингеры. Однолонжеронное крыло фиксировалось на фюзеляже всего в трех точках и могло закрепляться одним человеком.

Серийные истребители отличались от опытных образцов самолетов расположением маслорадиатора — его переставили из-под носовой части фюзеляжа под крыло. Фюзеляжный топливный бак на 250 л размещался почти под пилотом.

Испытания опытных экземпляров Bf 109 показали, что центральный пулемет после нескольких очередей отказывал из-за перегрева, и Bf 109B-1 стали поступать в части без него. Первый серийный Bf 109B-1 выкатили из цеха в Аугсбурге в феврале 1937 года. Этот и последующие самолеты начали поступать в старейшую истребительную эскадру Германии JG.132 «Рихтгофен». Проектом предусматривалось оснащение самолета радиостанцией FuG.7 R/T, однако на первые серийные машины ее не устанавливали.

В 1937 году в воздух поднялась следующая модификация истребителя — Bf 109B-2. Ее прототипом послужил Bf 109V7 с двигателем Jumo 210G, на котором испытывались двухскоростной нагнетатель, автомат управления газом и непосредственный впрыск топлива в цилиндры, позволявший сохранять устойчивую работу силовой установки при энергичном боевом маневрировании. Однако новый двигатель еще не вышел из стадии испытаний и на серийные самолеты его не ставили. Bf 109B-2 выпускались с Jumo 210D, a Jumo 210G получили только последние самолеты из этой серии.

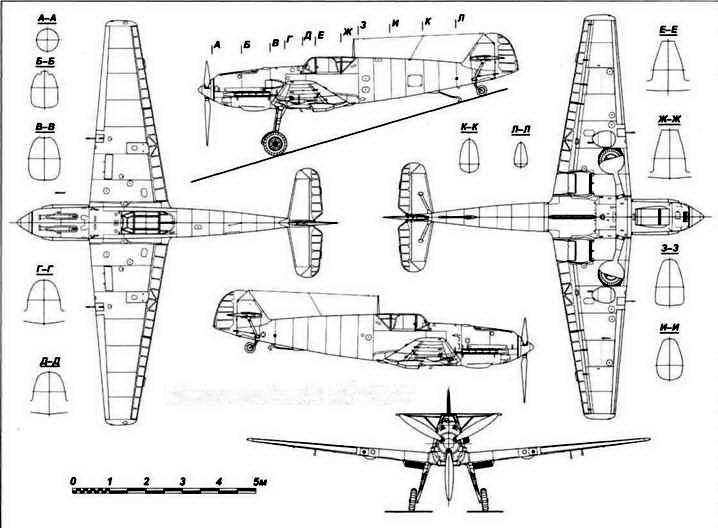

Летно-технические характеристики палубного истребителя Bf 109T


Габаритные размеры, м:

— длина 8,765

— размах крыла 11,08

— высота 2,6

Площадь крыла, м² 17,5

Массовые характеристики, кг:

— масса пустого 2200

— взлетная масса 2945

Максимальная скорость, км/ч:

— у земли 480

— на высоте 6000 м 560

Дальность полета, км 660

История создания палубного самолета- истребителя ведет свое начало с 1936 года, когда был поставлен вопрос о создании палубной авиации для будущих авианосцев класса «А» и «В». Для его реализации был объявлен конкурс, победителем которого стал биплан Аг 197, облетанный в начале 1937 года.

Несмотря на то, что самолет Аг 197 представлял для своего класса практически идеальную машину, стремительное развитие техники привело к тому, что самолет устарел еще до своего появления. Наиболее передовым истребителем в тот период был Bf 109, поэтому руководство RLM обратилось в 1938 году к В.Мессершмитту с просьбой сделать палубный истребитель на базе Bf 109. Это было единственно возможное в данной ситуации решение.

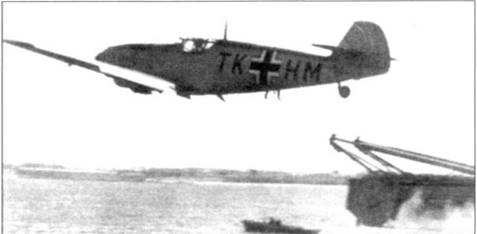

В начале осени 1938 года началось проектирование Bf 109T (Tragerschiff — авианосец). Испытания палубного истребителя продолжались до января 1939 года, и первоначально они проводились на аэродроме, имитирующем палубу авианосца. В испытаниях участвовали две машины — VI7 и V17A. Последний представлял собой Bf 109B, прошедший капитальный ремонт летом 1938 года. Каждый из самолетов оснастили тормозным гаком, а также заслонками, предотвращающими захват колесами тросов аэрофинишера.

В ходе испытаний зимой 1939 года выяснилось, что самолеты не оправдывают возлагавшихся на них надежд. В частности, слишком жесткое шасси приводило к тому, что машина прыгала над тросами аэрофинишера. Проблему с шасси удалось решить лишь после полутора тысяч посадок.

Другую проблему составляла сложность пилотирования самолета при заходе на посадку, что объяснялось плохим обзором из кабины и неустойчивостью самолета при пробеге. Осознав проблему, конструкторский коллектив под руководством Рудольфа Гертле, спроектировал для «Теодора» (такое неофициальное прозвище закрепилось за самолетом) новое нескладывающееся крыло размахом 11,08 м, оснащенное аэродинамическим тормозом. В июле 1939 года новое крыло установили на Bf 109V15. В последний день июля самолет облетал заводской летчик Герман Вюрстер, после чего машину передали для испытаний.

Зимой 1940 года, после завершения испытаний, начались работы над прототипом серийного Bf 109Т — им стал Bf 109E, который 26 марта 1940 года облетал Фриц Вендель. Затем самолет передали на государственные испытания в Травемюнде, а летом 1942 года вместе с двумя другими Bf 109 его использовали для отработки катапульты.

В 1939 году был подписан контракт с фирмой Messerschmitt AG на выпуск палубных истребителей Bf 109T. В течение последующих месяцев число заказанных машин несколько раз пересматривалось. Сначала речь шла о 70 самолетах, затем их число увеличили до 120, а принятый 15 сентября 1940 Lieferplan 10 уже предусматривал выпуск 155 Bf 109T. В принятом в июне 1940 года документе Lieferplan 17 говорилось уже о 170 истребителях. В конечном итоге все же остановились на цифре в 70 машин. Несомненно, на это сокращение повлияло то обстоятельство, что в июле 1940 года все работы на авианосце были приостановлены.

Выпуск Bf 109T планировалось начать в декабре 1940 года. Однако из-за трудностей, вызванных развертыванием производства Bf 109F, к сборке «Теодоров» приступили только в феврале 1941 года. Первым Bf 109T стала машина с номером W.Nr. 7728.

В марте сборку палубных самолетов приостановили, возобновив ее в апреле. При этом апрельский «тираж» составил 20 машин, которые тут же подвергли модификации. Аналогичная картина наблюдалась в мае и июне, когда для модификации направили очередные 20 «теодоров». Последним Bf 109T стал самолет с номером W.Nr 7797.

Всего было выпущено 70 «теодоров». Первый Bf 109T отправили в Травемюнде для испытаний, следующие шесть машин также предназначались для различных испытаний, а оставшиеся 63 машины поступили на вооружение двух дивизионов — I/JG77 и JGr Torndheim.

В конце 1941 года оставшиеся самолеты сняли с боевого дежурства и отправили на завод-изготовитель для модернизации до стандарта Т-1. Всего переделке подверглись 48 Bf 109T.

Все машины собрали в Пиллау с целью использовать их на авианосце, работы над которым были возобновлены. Однако военная ситуация продолжала ухудшаться, и зимой 1943 года работы над авианосцем были вторично и окончательно заморожены. Ну а самолеты было решено передать Luftwaffe, что и сделали весной 1943 года — с них демонтировали тормозные гаки и передали в учебные подразделения.

Палубный бомбардировщик- торпедоносец Ju 87C/E


Проектирование пикирующего бомбардировщика Ju 87 началось в 1933 году под руководством инженера Германа Польмана. Планами предусматривалось создание современного самолета с воздушными тормозами и летными характеристиками, практически такими же, как у существовавших тогда истребителей.

Свой первый полет опытный образец Ju 87V1 совершил 19 сентября 1935 года. Это был цельнометаллический самолет с работающей обшивкой, с фюзеляжем овального сечения, собранным из двух половин по плоскости симметрии, и с приклепанной к Z-образным профилям шпангоутов и стрингеров гладкой обшивкой.

Крыло имело двухлонжеронную конструкцию с частым набором нервюр. Центропланная секция выполнялась как единое целое с фюзеляжем, и образовывала с консолью характерный излом типа «обратная чайка». На задней кромке крыла были характерные щелевые закрылки Гуго Юнкерса, внешние секции которого были элеронами, а внутренние — закрылком.

Оперение выполнено разнесенным, с подкосным стабилизатором. Два члена экипажа размещались в одной кабине спиной к спине под общим фонарем. Стойки шасси, крепившиеся к концам центроплана, имели широкие обтекатели и один подкос.

Самолет оснащался V-образным 12-цилиндровым двигателем жидкостного охлаждения Rolls-Royce Kestrel V взлетной мощностью 525 л.с. и 640 л.с. на высоте 4270 м. Винт был деревянный двухлопастный фиксированного шага. Во время первых испытательных полетов двигатель перегревался, что потребовало радиатора большей производительности. Воздушные тормоза в виде решетки, поворачивающейся при пикировании на 90 градусов, предполагалось установить у передней кромки крыла сразу за обтекателями стоек шасси. Вскоре после начала испытания на пикирование оперение самолета стало сильно вибрировать. При попытке пилота вывести самолет из пикирования правая килевая шайба вместе с частью стабилизатора отлетела — и самолет разбился.

Ко времени катастрофы был готов второй опытный экземпляр Ju 87 V2 с двигателем жидкостного охлаждения Junkers Jumo 210Aa мощностью 610 л.с. на высоте 2600 м, оснащенным трехлопастным винтом изменяемого шага. Первый полет самолета задержали для переделки оперения — оно стало обычным однокилевым, что увеличило длину самолета с 10,1 м до 10,65 м. Испытания возобновились в конце осени 1935 года.

Третий опытный экземпляр Ju 87 V3 взлетел еще до конца года. Его конструкцию изменили по результатам испытания первых машин. Главным новшеством была доработанная моторама, что позволило опустить двигатель и улучшить обзор пилоту. Одновременно переделали хвостовое оперение — его площадь была увеличена, а на концах стабилизатора появились небольшие шайбы.

Воздушные тормоза поставили на Ju 87 V2 перед официальными испытаниями в Рехлине в марте 1936 года, где самолет принял участие в конкурсе наравне с тремя конкурентами. Ju 87 V3 предполагалось использовать в качестве дублера.

К разработке эталона для серийного производства Ju 87 приступили в начале 1936 года. В результате появился Ju 87A V4, который отличался еще более опущенной моторамой двигателя, более угловатым килем увеличенной площади, новыми обтекателями стоек шасси и модернизированным фонарем кабины. На правом крыле самолета был закреплен 7,9-мм пулемет MG17, а сразу за радиатором двигателя установили так называемую качалку для подвески авиабомбы, предназначенную для ее вывода за пределы зоны вращения воздушного винта при бомбометании с пикирования. На качалке можно было подвесить 250-кг или 500-кг бомбу — в последнем случае экипаж сокращался до одного человека.

Предсерийные Ju 87A-0 отличались от Ju 87A V4 новым двигателем Jumo 21 °Cа взлетной мощностью 600 л.с. (640 л.с. на высоте 2700 м) и лучшей технологичностью конструкции. Излом по передней кромке крыла устранили, а площадь крыла оставили той же за счет меньшего его сужения. В задней части кабины на подвижной установке располагался 7,9-мм пулемет MG 15.

Летно-технические характеристики палубного пикирующего бомбардировщика Ju 87C


Габаритные размеры, м:

— длина И

— размах крыла 13,20

— высота 4,01

Площадь крыла, м². 31,3

Массовые характеристики, кг:

— масса пустого 2710

— взлетная масса 4110

— максимальная масса 4295

Максимальная скорость, км/ч:

— на высоте 3000 м 380

— пикирования 650

Посадочная скорость, км/ч 100

Максимальная дальность

полета, км 1160

Максимальный потолок, м 8000


Первый предсерийный пикировщик Ju 87А-0 сошел со сборочной линии в конце 1936 года, а в начале 1937 года последовал заказ на серийный Ju 87A-1. К этому времени командование Люфтваффе планировало создать шесть групп пикирующих бомбардировщиков, из которых четыре должны были получить Ju 87.

В конце 1937 года на заводе в Дессау запустили в серию Ju 87A-2, отличавшийся от предшественника двигателем Jumo 210Da с двухступенчатым нагнетателем и воздушным винтом с более широкими лопастями. Взлетная мощность мотора составляла 680 л.с. (670 л.с. в течение пяти минут на высоте 3900 м).

На боковом стекле фонаря были нанесены деления, по положению которых относительно горизонта летчик определял угол пикирования.

С появлением более мощного двигателя Jumo 211 в конце 1937 года начались работы по переоборудованию под него самолета. В конце весны 1938 года выпуск Ju 87A-2 в Дессау стали сворачивать. Всего Люфтваффе получили 200 Ju 87A.

Новая модификация Ju 87 должна была оснащаться двигателем Jumo 211 А, который испытывался на Ju 87 V6 и Ju 87 V7.

В тот же период готовился перенос производства этих самолетов с завода фирмы Junkere на завод Wezer Flugzeugbau в Темпельгофе под Берлином, который начал поставку Ju 87В-1 осенью 1939 года. С переводом производства в Темпельгоф темпы поставок резко возросли — всего до конца года завод Wezer Flugzeugbau изготовил 557 самолетов.

К началу 1940 года Ju 87B-1 в производстве на заводе Wezer сменил вариант В-2. Новая модификация самолета получила улучшенный выхлопной коллектор, гидропривод жалюзи радиатора и новый винт с более широкими лопастями. С одним пилотом В-2 мог поднять 1000-кг бомбу.

Палубный пикирующий бомбардировщик Ju 87C


В 1938 году было решено включить в состав авиагруппы на авианосце Graf Zeppelin эскадрилью пикирующих бомбардировщиков. В конце 1938 года на фирме Junkers приступили к созданию морского варианта Ju 87B, получившего обозначение Ju 87C. Прототипами варианта С стали два переоборудованных самолета Ju-87B, испытанные в марте и апреле 1939 года.

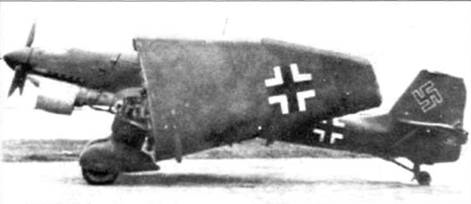

Ju 87C имел меньший на 0,6 м размах крыльев и механизм, позволяющий вручную складывать их назад. Под фюзеляжем монтировался посадочный крюк, а также крепление для поводка палубной катапульты. Стойки шасси снабжались небольшими подрывными зарядами, позволяющими отстреливать их при аварийной посадке на воду для предупреждения возможного капотирования.

У Ju 87C отсутствовали сирены, а в консолях крыла были размещены надувные баллоны, что позволяло продлить время нахождения машины на водной поверхности при вынужденном приводнении. В качестве аварийного снаряжения использовался надувной резиновый спасательный плот, уложенный в хвостовой части фюзеляжа.

В случае установки дополнительных топливных баков (по два в фюзеляже и на подкрыльевых держателях) общий запас горючего возрастал до 2500 литров, что увеличивало дальность полета Ju 87C до 1100 км.

Предсерийный Ju 87C-0 завод Wezer Flugzeugbau собрал летом 1939 года. Серийные Ju 87С-1 планировалось оснащать электрической системой складывания крыла и подфюзеляжными держателями для подвески торпеды или бомбы.

Из заказанной серии в 170 Ju 87C-1 построили лишь несколько экземпляров пикировщика, которые передали в испытательный центр в Рехлине, где еще в июне 1942 на них проводили различные испытания. Остальные планеры версии С-1, имевшие частичную готовность, закончили в версии В-2.

Небольшую партию Ju 87C-0 отправили в 4-ю эскадрилью 186-й авианосной группы (немецкое название — (Stuka) Staffel des Tragergruppes 186), которая была сформирована в декабре 1938 года в Киле и ранее летала на Ju 87A, отрабатывая полеты над морем.

После приостановки работ на авианосце все Ju 87C-1, находящиеся на сборочной линии Wezer Flugzeugbau, переоборудовали Ju 87B-2. Несколько Ju 87C-0 использовались для различных экспериментальных работ. Одной из наиболее интересных было испытание в 1944 году в Восточной Пруссии 88-мм гладкоствольного орудия под фюзеляжем, чья отдача компенсировалась одновременным срабатыванием ракетных ускорителей. Испытания прекратили после того, как ракетный заряд не сработал. Отдача разрушила крепление пушки, которая прошла через фюзеляж и повредила хвостовое оперение.
