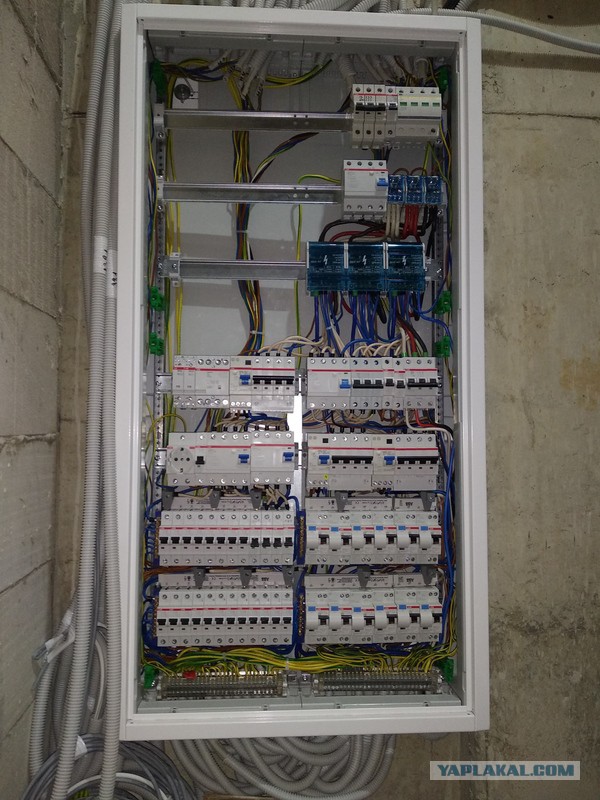

Соберу сам, что тут сложного

Я не электрик, но увеличил фотку и понял, что он мудак, на каждый потребитель по автомату поставил, я оконщик, окно у него г.вно, вектор-дешевый профиль!

Если дом, то на столбе повторное заземление первым делом. Ввод-счётчик-УЗО селективное-(ОПС-1 по желанию)- кабель в дом - ввод- индикторы по фазам- узм- автомат на три положения для запуска генератора-вольт=амперметр на каждую фазу и так далее, диффы только на самое нужное, узо на ванную и кухню отдельные устройства. Фото конечно это нечто, заплатили денег не мало...но такое убожество да так раскинуть, как подключишь напиши и сфотай.
Был в доме очень состоятельного человека, там дифы стояли на каждую розетку АВВ щитков было 3 под всю электрику по 56 вроде как. Целое состояние.

Это сообщение отредактировал PARAZ3ZIT - 17.01.2019 - 19:22

УЗО измеряет ток утечки. Для этого не не надо трогать общий ноль.

Между чем и чем измеряет?

Вот интересно, расчитывали ли АВВшники на возможноость такого подключения УЗО.
Самомому интересно что будет. Так-то я понимаю что будет, но это АВВ.

Не взлетит...

Можно сразу сказать, что он дoлбoеб и потерять аккорд. А на них надо зарабатывать.

Хули, прикинься дурачком несмышлёным, удивись делано такой хорошей работе, расхвали, скажи, что толково. Не переборщи токмо с дифирамбами. А затем попроси помочь его в подключении и старайся поменьше с проводами, а побольше на подсобках, но так, чтобы работа кипе-ела... И не забывай подхваливать, но изредка только.
Такие дoлбoебы оч-чень уважают это дело.
Если есть напарник, знакомый кроме зятя, разумеется, пусть всё снимает на видео - фиксирует и разговоры и работу. Очень может пригодиться в случае чего.

Потом пусть включает. Сам. Доиграй роль шута. Ну потеряешь на щитке малёха. Эт ничего.

УЗО - сравнивает количество апмер которые пришли через фазу и ушли через ноль, если разница становится больше 30 мили ампер (для жилого узо, или 100 милиампер для технического), то УЗО выключается. Отсюда правило - Если что-то подключено через УЗО, то и Ноль должен быть подключен именно через это же УЗО (и никакой другой ноль нельзя подключать к шине после этого УЗО).
Принцип действия - человек это маленький конденсатор который может накопить определённый заряд (от 40 до 400 мили ампер для сети 220в в зависимости от телосложения). Так вот, если человек хватается за фазу и ноль (либо любой заземленный предмет), то в него(или через него) утекает определённое количество тока ПОЧТИ ВСЕГДА большее чем 30 милиампер. УЗО видит эту утечку и отключается. Итог: вместо того, чтобы человека тряхнуло током вплоть до летального исхода, просто отключаются те розетки, которые были подключены через УЗО, а сам человек даже не почувствовал удара током (моё имхо - обязателен для установки и в квартирах и в частных домах).
Автомат - примитивный выключатель отсечного тока.
Принцип действия: сверху всегда написано количество отсечных ампер (с2, с6, с10, с16 итд) рассмотрим для примера автомат "с16". данная цифра значит что автомавт отключится если потребление энергии превысит 16 Ампер, что в переводе на киловатты значит (16*220=3520) 3.5 киловатт. Например - если в розетку включен чайник на 2 киловатта, то всё нормально, но если произойдёт замыкание проводов(кот перегрыз провод от чайника или сам чайник китайское говно и внутри пробило диодный мост), то электропотребление резко возрастает и автомат отключается. НО!!! обязательно Автоматы должны соответствовать проводке! Я не раз видел выгоревшую под ноль проводку с не отключившимся автоматом. Люди ставят автомат с64 (думая чем больше цифра тем лучше автомат), и подключают к ним провода сечением 0.75мм2 (с безопасной нагрузкой не более 10 Ампер-2.2 киловатта) в итоге- при нагрузке большей чем 2.2кв но меньшей чем 14кв провод просто выгорал. (итог - ставить ОБЯЗАТЕЛЬНО с чётким расчётом на потребляемую мощность и сечения кабелей)
ДИФАвтомат - простой симбиоз УЗО и обычного автомата. (моё имхо - ненужная вещь, так как стОит гораздо дороже чем автомат+УЗО)

для трёх фазных цепей (в дачных посёлках в связи с повсеместным переходом на СИП стало очень модным подключение трёх фаз):
ставить ОБЯЗАТЕЛЬНО только 4-ёх полосные автоматы, узо, контакторы и т д (чтобы одним устройством отключались все фазы и ноль), не редки случаи в домах, где ноль подключен напрямую на шину, людей после выключения автоматов всё равно било током(прилетал потенциал через ноль из-за некачественного зануления на трансформаторе и столбах). Также сталкивался с перекосом фаз где ноль был подключен через отдельный автомат. (в случае коротких замыканий и перепотребления энергии в БОЛЬШИНСТВЕ случаев вырубает именно Нулевой автомат. В итоге все три фазы соединяются через нулевую шину без утилизации и в доме все хватают от 380 до 0 вольт в зависимости от дисбаланса пофазного энергопотребления, что приводит к выгоранию большинства подключенных приборов).

Контроль фаз - на мой взгляд обязательная вещь для всех у кого три фазы. Принцип работы - устройство контролирует вольтаж на каждой фазе и между каждой фазой защищая от: сверх высоких напряжений, сверх низких напряжений, большой разницы напряжения между фазами, неправильной очередностью фаз. защищая от большинства проблем которые могут возникнуть в трёх фазной сети.
(п.с. контроль очерёдности фаз необходим если стоят трёх фазные двигатели, потому что в них от очередности зависит направление вращения двигателя. в моей практике был момент когда в СНТ после обрыва проводов на столбах и их последующего ремонта было изменено чередование фаз, и хозяева ничего не подозревая пришли в свой бассейн и включили аэро-гейзер (ООООЧень мощный насос который качает воздух в пол бассейна), вот только он начал крутиться в обратную сторону - засосал воды, мощным гидроударом выломался обратный клапан воздуховода и как итог - весь бассейн оказался в тех помещении нанеся суммарного ущерба на несколько сотен миллионов (хозяева там устроили склад картин, холодильники для шуб и вин и т д) .

Итог: для однофазной сети ставится 2-ух полосный вводящий автомат, после него УЗО, а далее уже разводится по автоматам потребителей(количество по желанию хозяина- от вообще без автоматов, до автомата на каждую лампу и розетку)
для трёхфазной сети:
4-ёх полосный вводящий автомат от него в реле контроля фаз после него в УЗО, и далее в автоматы потребителей, желательно распределяя фазы между потребителями так, чтобы своей нагрузкой выровнять межфазное напряжение.
например Реле защиты показывает текущее напряжение(лучше смотреть вечером в выходные) на 1 фазе 202 на второй - 221 на третей- 237 это значит что в вашем посёлке почти все используют первую фазу и немного вторую, а третью почти нет. тогда основные потребители в доме лучше подключить к 3 фазе, а первую наоборот поменьше использовать.
Ну и не забывать защиту от дурака- то есть не делать, так чтобы в одной комнате первая розетка была на одной фазе, а вторая розетка на другой. (у меня например 1 этаж дома фаза 2, второй этаж - фаза три, первый этаж бани фаза 1 второй этаж бани фаза 2, однофазное оборудование бассейна на фазе 1, улица - фаза 2 в итоге и сбалансировал вольтаж дома (217-223 на всех фазах) и почти полностью исключил вероятность межфазового замыкания.

установкой дополнительных УЗО и автоматов облегчается локализация проблемных участков. ТОесть если на весь дом одно УЗО и его начнёт вырубать, то будет довольно сложно обнаружить место утечки тока, потому что придётся проверять весь дом целиком, или измысливать обходные пути проверок отключая все автоматы и подключая по одному пока не выбьет ( но так как большинство ставят однополосные автоматы, то это сработает если утечка на фазном проводе или приборе), откручивая нейтрали от шины(если замыкание нейтрального провода с заземлением, например залило уличную розетку, изоляция нейтрали перетёрлась об арматуру в бетоне) и т.д.

Это сообщение отредактировал AlexVg17 - 17.01.2019 - 21:12

Скульпторы работают по правилу-убираем всё лишнее и получаем задуманный результат.
Здесь аналогично- берём инструмент электромонтажника, убираем лишние соединения ( 15 минут делов) и получаем рабочий результат с минимальными затратами!
Если хотите получить более понятный в эксплуатации распределительный щит , то добавьте ещё 30 минут работы и получите почти конфетку.
При этом опускаем косяки, которые вылезут потом, при эксплуатации.
Одно непонятно: автор публикации хотел получить дельную консультацию от специалистов за просто так? И такое бывает?

Нуль с фазой перепутали!

Бывает и так. Это квартирный щит. Лофт.

Здравия желаю!! Работать вся эта поебо-ллла будет, но 3а(епешся) ее собирать(в некоторых местах переберать!!!) Ну, а если честно постанова так даже даун не мог собрать!!!!

Почему никто общее противопожарное УЗО на 300 (триста) мА не ставит?

Ну и какова твоя цена сборки требуемого изделия?
Я так думаю, часа 2 работы? 50 000/22/8*2=568 рублей. ЯП больше не дал.

Это сообщение отредактировал macgugo - 18.01.2019 - 02:25

Можно сразу сказать, что он дoлбoеб и потерять аккорд. А на них надо зарабатывать.

Хули, прикинься дурачком несмышлёным, удивись делано такой хорошей работе, расхвали, скажи, что толково. Не переборщи токмо с дифирамбами. А затем попроси помочь его в подключении и старайся поменьше с проводами, а побольше на подсобках, но так, чтобы работа кипе-ела... И не забывай подхваливать, но изредка только.
Такие дoлбoебы оч-чень уважают это дело.
Если есть напарник, знакомый кроме зятя, разумеется, пусть всё снимает на видео - фиксирует и разговоры и работу. Очень может пригодиться в случае чего.

Потом пусть включает. Сам. Доиграй роль шута. Ну потеряешь на щитке малёха. Эт ничего.

Если обозначить не просто сборку, а именно установку и подлючение щита, так сказать под ключ, то цена значительно выше.

"...человек это маленький конденсатор. Так вот, если человек хватается за фазу и ноль (либо любой заземленный предмет), то в него(или через него) утекает определённое количество тока ПОЧТИ ВСЕГДА большее чем 30 милиампер. УЗО видит эту утечку и отключается."

Вообще то, человек в замкнутой электрической системе выступает в качестве сопротивления, а не ёмкости. Так, по крайней мере, принято считать при расчете защитных систем и устройств - сопротивление человека принимается за 1000 ом, напряжение за 50 В.

Если человек возмётся одновременно за линейный провод (L) и рабочий ноль (РЕ), то автомат защиты от дифференциального тока (УЗО) воспримет его как обычную нагрузку и не отключится потому, что ток утечки на защитный ноль (РЕN) будет отсутствовать, ток отсечки в соленоиде не появится и автомат не сработает. Элементарно.
УЗО сработает в тех случаях, когда при правильно выполненной схеме РЕ и РЕN гальванически развязаны. Стоит человеку, стоящему на на изоляции, прикоснуться к фазе и защитному нулю, к рабочему нулю и к защитному нулю - УЗО сработает.
Но, ещё раз повторюсь, одновременно прикасаться к рабочему нулю и фазе даже при наличии УЗО смертельно опасно. Не следуйте дурацким советам в том числе и моим. Не верьте на слово. Учите мат. часть.

ахуеть как он тебя любит

Ну эт уже совсем.... А мастер доплатить не должен за возможность собрать Вам щит? Если интересно посмотри на тутубе CS-CS.Net, парнишка перестает по барабанам стучать если цена за сборку щита начинается от 300 тыров...

Я правильно понимаю, что Вы предлагаете УЗО поставить на все потребители? Я бы так не рекомендовал делать. Да селективное УЗО на 300мА и все такое, но освещение лучше делать без УЗО(ну может быть только в мокрых зонах). Дело в том, что всякие там светильники и выключатели с подсветкой способны провоцировать ложное срабатывание, т.е. какой-нить дешевый светильник будет вырубать всю электрику в жилище...

Так-то, РЕ - это защитный ноль, N -рабочий ноль...
ЗЫ: И еще, как правило в одной электроустановке либо схема с РЕN, либо с РЕ, а то у Вас винегрет какой-то: "...при правильно выполненной схеме РЕ и РЕN гальванически развязаны..."

Это сообщение отредактировал Be3yN4uk - 18.01.2019 - 09:00

Скупой - платит дважды.
Тупой - трижды.
А лох - постоянно!

Беспонт какой-то - выключатели-автоматы от Шиндлер и АББ, а посадили их в непонятное зелёное корыто какое-то. Вот, берётся такой Хагер - и вся эта крастоа ебашится в него.

В новостройках в общих шкафах ставят.

Общий УЗО на 30 мА будет ложно срабатывать.

Рубильник - УЗМ - общий УЗО 100 мА - УЗО 30 мА на группу розеток (кроме санузла)
и отдельно общий УЗО 30 мА на санузел (10 мА не вижу смысла ставить). На свет можно отдельное УЗО не ставить

С мистралей на хагер вольт (гольф не понравился) ушли, качество лучше
