kwant71
28.03.2015 - 08:42
1
Статус: Offline


Ярила

Регистрация: 21.11.14
Сообщений: 8409
Раиолюбителю, не самому даже опытному, вполне по силам сделать БП с регулировками и защитами.
Но смотря для чего БП, может там это и ненужно, а хватит трансформатора, четырёх диодов и ёмкости.
Стабилизированные, на К140УД1 и К553УД1 собирал не одну штуку, лет 30 назад.
А на КРЕНках ещё проще

[^]
rockyrock
28.03.2015 - 08:45
0
Статус: Offline


Шутник

Регистрация: 13.07.14
Сообщений: 0
Цитата (usr80 @ 28.03.2015 - 07:42)

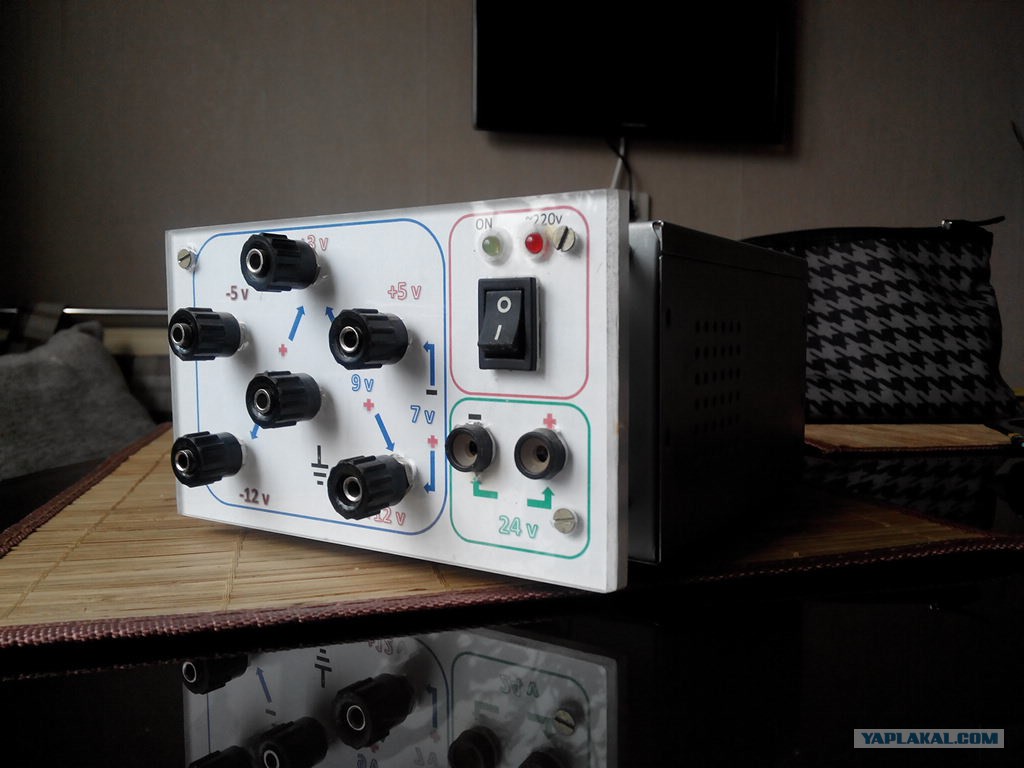

Зачем столько индикаторов, если напряжение не регулируеца? Есть простой вариант БП и ЗУ в одном корпусе из АТХ блока. Передняя панель напечатана на принтере., корпус из магазина.

а схема есть?

[^]
zloykrot
28.03.2015 - 08:50
3
Статус: Offline


Приколист

Регистрация: 2.01.12
Сообщений: 342
ТС молодец, но не прав он.
Нельзя для сына запитывать самоделки от такого бп.
Для детства - только трансформаторные БП.
А тут есть два кондика - они сделают 150 вольт на выходных проводах. А это не гуд. Не бьют они только потому, что не хотят...

[^]
usr80
28.03.2015 - 09:01
0
Статус: Offline


Ярила

Регистрация: 27.07.12
Сообщений: 18364
Цитата (kwant71 @ 28.03.2015 - 08:42)
Раиолюбителю, не самому даже опытному, вполне по силам сделать БП с регулировками и защитами.
Но смотря для чего БП, может там это и ненужно, а хватит трансформатора, четырёх диодов и ёмкости.
Стабилизированные, на К140УД1 и К553УД1 собирал не одну штуку, лет 30 назад.
А на КРЕНках ещё проще

На операционниках опасно делать, если радиостанцию с несогласованной антенной подключишь, то на выходе полное напряжение пойдет. Уже так станцию пальнули, 30вольт пошло.

[^]
kwant71
28.03.2015 - 09:10
1
Статус: Offline


Ярила

Регистрация: 21.11.14
Сообщений: 8409
На операционниках один был +- 15, с автоматическим поддержанием равенства напряжения в плечах.
Другой регулируемый, для всякой хрени.

[^]
mhs
28.03.2015 - 09:15
1
Статус: Offline


Шутник

Регистрация: 16.09.14
Сообщений: 36
У автора нет нагрузки по 5В шине, что недопстимо на холостом ходу, поскольку уставка напряжений на выходе производится именно по шине 5В. Да и работать без такой нагрузки блок не будет долго - сдохнет. Автор - посмотри темы на специализированных сатах по поводу компьютерных БП - там все написано. cool.gif

[^]
usr80
28.03.2015 - 09:27
0
Статус: Offline


Ярила

Регистрация: 27.07.12
Сообщений: 18364

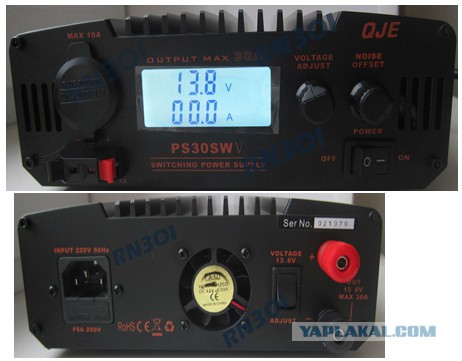

В прошлом году вот такого китайца купили, всего 2тыр.
Ток до 35А, напряжение 5-18В.

Рукожопство блока питания на 3/5/12V

[^]
kwant71
28.03.2015 - 09:44
4
Статус: Offline


Ярила

Регистрация: 21.11.14
Сообщений: 8409
2 тысячи это немного. Но хочется самому собрать(трансов разных в заначке хватает), что бы совсем не отупеть. За паяльник давно не брался

[^]
Freezer81
28.03.2015 - 09:51
3
Статус: Offline


Старый ЗубилоВед

Регистрация: 17.07.09
Сообщений: 586
А я себе на работу вот такой собрал, жаба задушила 5Кр платить ускоглазым. ТТХ: 2 регулируемых канала, первый - от 0,8 до 24В второй от 0,8 до 5В + 1 канал 3.3В + 1 канал 5В (4 канала итого), на первом канале 2 режима защиты по току (регулировка по установленому значению или дискретная защита с отсечкой), ток первого канала до 10А остальные 3А, 2 амперметра (цифровой и аналоговый), аналоговый амперметр 2-х диапазонный с автовыбором диапазона. tongue.gif вот такая вот вундервафля

Добавлено в 09:58
Цитата (mhs @ 28.03.2015 - 09:15)
У автора нет нагрузки по 5В шине, что недопстимо на холостом ходу, поскольку уставка напряжений на выходе производится именно по шине 5В. Да и работать без такой нагрузки блок не будет долго - сдохнет. Автор - посмотри темы на специализированных сатах по поводу компьютерных БП - там все написано. cool.gif

вы не правы уважаемый, 1: нагрузки на шинах есть в самом БП, там стоят резисторы нагрузочные порядка 100-200ом, 2: регулировка идет не только по 5В но еще и по 3.3 а бывает даже что секутся все 3 напряжения (зависит от шима), 3: работать он будет долго и счастливо проверено на личном опыте.

Рукожопство блока питания на 3/5/12V

[^]
Avatarkin
28.03.2015 - 10:30
1
Статус: Offline


Приколист

Регистрация: 20.01.14
Сообщений: 299
..

[^]
usr80
28.03.2015 - 10:43
0
Статус: Offline


Ярила

Регистрация: 27.07.12
Сообщений: 18364
Цитата (rockyrock @ 28.03.2015 - 08:45)
Цитата (usr80 @ 28.03.2015 - 07:42)
Зачем столько индикаторов, если напряжение не регулируеца? Есть простой вариант БП и ЗУ в одном корпусе из АТХ блока. Передняя панель напечатана на принтере., корпус из магазина.

а схема есть?

Здесь много самоделок.
http://bsvi.ru/laboratornyj-blok-pitaniya-iz-atx/
А мне такой больше понравился, автор с душой к сборке подешел.
http://www.drive2.ru/b/150956/?page=1

Это сообщение отредактировал usr80 - 28.03.2015 - 10:49

Рукожопство блока питания на 3/5/12V

[^]
Dimych1976
28.03.2015 - 11:11
2
Статус: Offline


Балагур

Регистрация: 4.12.11
Сообщений: 943
Цитата (kwant71 @ 28.03.2015 - 09:44)
2 тысячи это немного. Но хочется самому собрать(трансов разных в заначке хватает), что бы совсем не отупеть. За паяльник давно не брался



Рукожопство блока питания на 3/5/12V

[^]
kpoxa83
28.03.2015 - 12:44
0
Статус: Offline


Шутник

Регистрация: 16.03.15
Сообщений: 41
красавчик

[^]
Rubinstein
28.03.2015 - 12:46
2
Статус: Offline


Балагур

Регистрация: 13.06.13
Сообщений: 861
Зачем ставить вольтметры на фиксированное напряжение? Тем более такие пиздящие... Сам покупал недавно вольтметры такие, так они меряют с точностью до милливольт. Лучше бы ТС тута амперметры поставил. Был бы толк.

[^]
DAS1970
28.03.2015 - 12:53
1
Статус: Offline


Ярила

Регистрация: 18.05.12
Сообщений: 14738
За рукожопство зелень. Но вот нафига автомобильный разветвитель? Никак не могу понять его применение.

[^]
K0tBaun
28.03.2015 - 13:00
0
Статус: Offline


КОТ БАЮН

Регистрация: 15.02.15
Сообщений: 921
а о вентиляции рукопоп не подумал?

[^]
witolik
28.03.2015 - 13:02
0
Статус: Offline


Приколист

Регистрация: 8.01.15
Сообщений: 200
Пипец,но+

[^]
NetFix
28.03.2015 - 13:14
1
Статус: Offline


Ярила

Регистрация: 14.08.13
Сообщений: 1553
Цитата (sandrelo @ 27.03.2015 - 22:18)
Цитата (alekseynr @ 27.03.2015 - 22:07)
Включаем (получился колхоз, но зато не потребуется дополнительное освещение при работе в темноте рядом с БП)

действительно колхоз. при нагрузке напряжения будут плавать (проседать нагруженное и повышаться неиспользуемое). из за перекосов бп может уходить в защиту даже при незначительных токах нагрузки.
переделать то бп атх в регулируемый 0-20в элементарно.

Не будут, там для компенсации стоит дроссель групповой стабилизации. Сам лично использую компьютерные бп на работе, норм работают при токах в 10а по основным линиям.

[^]
ЛеPав
28.03.2015 - 13:36
1
Статус: Offline


Хохмач

Регистрация: 8.01.14
Сообщений: 657
мое рукожопство

Это сообщение отредактировал ЛеPав - 28.03.2015 - 13:56

Рукожопство блока питания на 3/5/12V

[^]
alekseynr
28.03.2015 - 13:53
0
Статус: Offline


Юморист

Регистрация: 25.05.11
Сообщений: 481
Цитата
Чтоб вольтметр на 3.3в. не врал надо было его питающий провод паять на 5в. а измерительный на 3.3

Ему питания не хватает.

Спасибо за подсказку, переделаю

[^]
usr80
28.03.2015 - 14:06
0
Статус: Offline


Ярила

Регистрация: 27.07.12
Сообщений: 18364
Я себе такой взял по антикризесной цене с доставкой на дом. Обычный трансформаторный. Если импульсник нужен, то есть полурабочий на 40А, в личку.

Это сообщение отредактировал usr80 - 28.03.2015 - 14:08

Рукожопство блока питания на 3/5/12V

[^]
ndv76
28.03.2015 - 14:17
1
Статус: Offline


Ярила

Регистрация: 12.06.14
Сообщений: 5851
Цитата (alekseynr @ 28.03.2015 - 05:20)
Достаем из него все, что может пригодится сейчас или в дальнейшем

Что-то подозрительно мало Вы смогли извлечь из компьютера полезного.

[^]
RRFFAA
28.03.2015 - 14:23
0
Статус: Offline


Ярила

Регистрация: 2.03.15
Сообщений: 2310
Сделано приятно. Сразу подметил остуствие приточной вентиляции (при закрытой крышке). Совершенно не понял практической ценности девайса, особенно когда туда еще и положили вольтметр на хранение. Коробка для хранения вольтметра с возможностью подачи тока. Странно. Ну ладно.

[^]
vadikvadik
28.03.2015 - 14:35
0
Статус: Online


Ярила

Регистрация: 22.05.09
Сообщений: 1702
корпус не очень. при высоких температурах плывет и может загореться. имхо надо было получше что-то выбрать. тот же пластик но покрепче + вентиляция.

[^]
ZX72
28.03.2015 - 14:37
1
Статус: Offline


Ярила

Регистрация: 4.06.08
Сообщений: 2798
Не понял для чего это нужно. Для чего-то приличного мог бы и сам БП сделать, а так - ни о чем.

[^]
