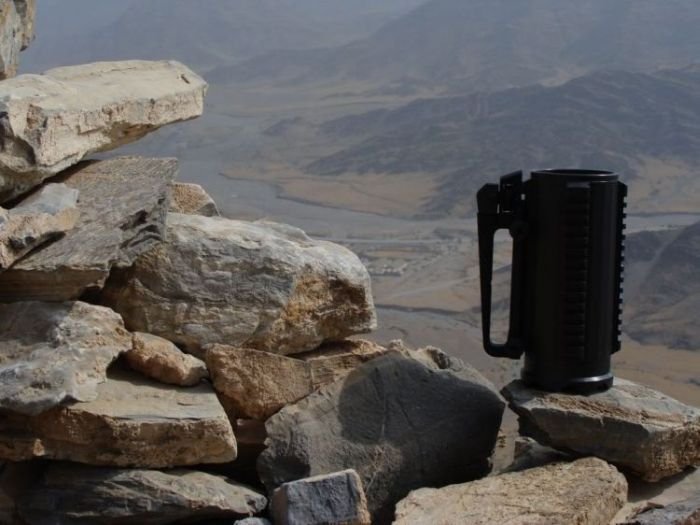

эт на круждке припаяны планки Пикатинни, оч удобная штука, вот поподробней..
Планка Пикатинни (англ. Picatinny rail, используются также неверные названия Пикатини, Пиккатини, Пикаттини) — система рельсового интерфейса, кронштейн, используемый на различных видах стрелкового вооружения для обеспечения унификации креплений прицелов (оптических, коллиматорных) и прочих вспомогательных принадлежностей, в том числе тактических фонарей, лазерных целеуказателей, сошек и др. Военный стандарт MIL-STD-1913 разработан и опубликован государственным арсеналом «Пикатинни арсенал». Распространен и употребляется в странах НАТО в соответствии с соглашением по стандартизации STANAG 2324.
В поперечном сечении планка напоминает широкую букву «Т». Приспособления устанавливаются на планку, при этом есть возможность их передвижения по рельсе вперёд-назад или жёсткой фиксации посредством болтов, тисков или рычагов.
Во избежание деформации крепления при термическом расширении и охлаждении ствола во время стрельбы в планке через равные промежутки проделаны поперечные прорези. Их размеры стандартизированы и большое количество принадлежностей использует прорези для фиксации от перемещений.
Размер прорези — 0,206" (5,2324 мм). Интервал между центрами — 0,394" (10,0076 мм), глубина — 0,118" (2,9972 мм)[1]. Единственное отличие от планки Вивера заключается в размерах прорезей, таким образом бо́льшая часть навесного оборудования может использоваться на креплениях обоих типов.
[править]Примечания
Добавлено1 в 09:58 израильтяне уже делают их и на АК , на крышку ствольной коробки, на газоотводную трубку
Это сообщение отредактировал skapitan - 22.12.2009 - 09:59
