Есть идея,нужна реализация, велотренажер

Соображал бы помог... А не пробовали обратиться в какую нибудь организацию, типа как девочке вот недавно подобный Путин дарил? Выздоравливайте!

Дешевле из велосипеда. Нужно, ессно, сварить все опоры и колесо подвесить в воздухе. С обратной от звездочки стороны колеса прикрепить шкив большого диаметра. Ремень с него пустить на низковольтный электромотор с маленьким шкивом, крепление эоектромотора сделать настраиваемым для натяжки ремня.
Было бы хорошо применить шаговый мотор типа nema, какие пртменяются в любительских чпу. К нему нужен драйвер и ардуинка, и переменник на ацп ардуинки доя регулировки скорости.
Шаговик даст мощу на малых оборотах и будет меньше возни с организацией передаточных.

Добавлено в 12:42
Я бы посоветовал обратиться в какой нить электротехнический колледж к преподам и попросить. И студентам практика.

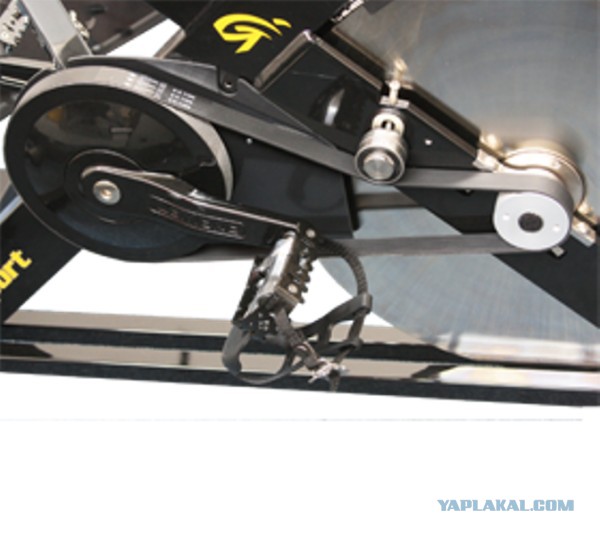

Купить велотренажер с ременным приводом (они самые дешевые) и подключить электродвигатель к ремню.
Я тож не инженер, но лентяй знатный.


Это сообщение отредактировал SimpsonS - 19 июн 2015 в 12:46

А что какие нибудь соц службы помочь не могут? От них с трудом но можно многова добиться. У меня тёща инвалид, добились каляску и кровать навороченую с матрасами там и всякой фигнёй.

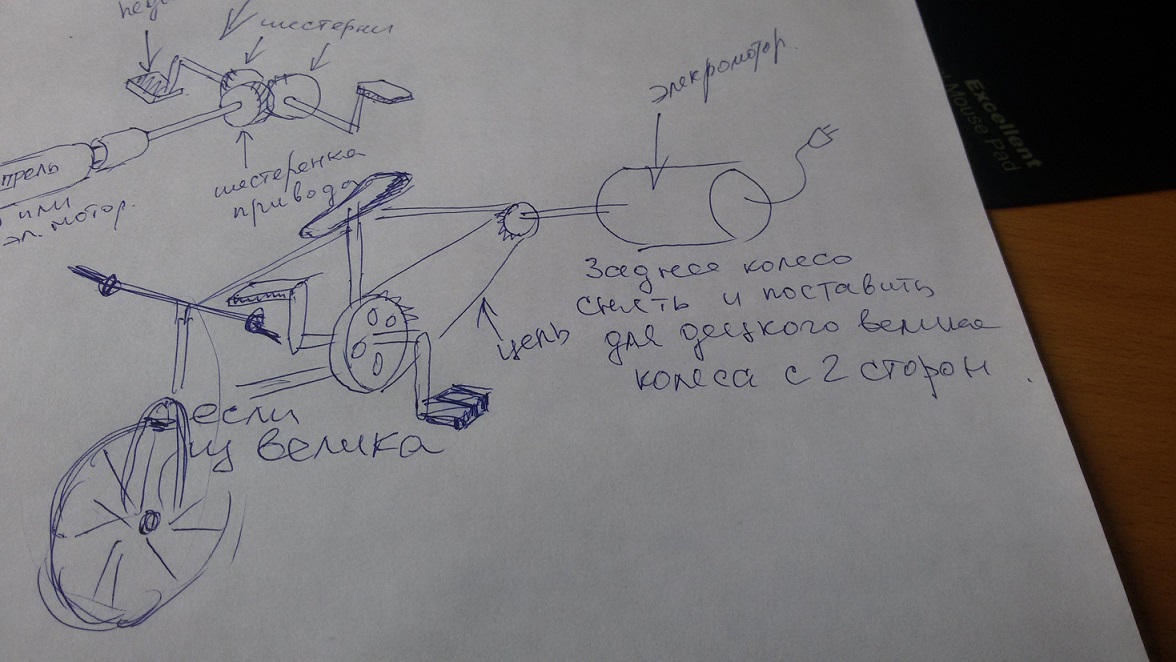

рисую, ща выложу... пришла идея

вот по бырику, из велика ваще легко, заднее колесо снять, и можно 2 арматурины, шпильки итп, прикрутить, чтоб не падал


Это сообщение отредактировал ДжонниPEPPER - 19 июн 2015 в 12:58

обрати внимание на 12вольтовый двигатель от жигулевских дворников. недорого и практично. мы такие использовали в свое время.
Удачи!
про техникум или колледж - хорошая идея у whoim

kistanov
Дохленько может быть, имхо. И они почти не будут регулироваться по оборотам, падает моща катастрофически емли уменьшать напругу.
Это сообщение отредактировал whoim - 19 июн 2015 в 12:47

Можно попробовать сделать и из обычного велосипеда.

Покупаешь редуктор для электромашинки, и к нему двигатель на 12V, + батарею от UPS. Самый бюджетный вариант. Тяги хватает, и сильно не рванёт если что.

Движок нужно через пониженный редуктор подводить и нужен регулятор частоты вращения двигателя с зашитой.
Опять же нужны полные ТТХ тренажора с присоединительными размерами, ТТХ движка, если он уже имеется. Отсюда расчитывать всю конструкцию, заказывать детали и прочее... Опять же получится

Цитата

овердокуа

наверное.
С уважением, Pesec.

whoim Из велосипеда не получится,там смысл что на коляске подъезжаешь,ноги прицепляют и крутят.Вот примерно к такому мотор приделать

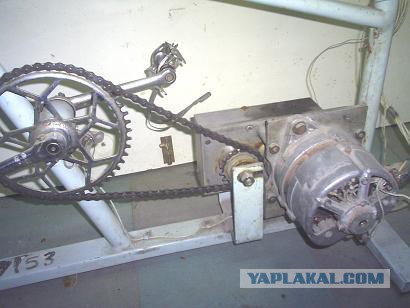

Вот редуктор с двиглом.

Там ведь видимо не просто крутилка с электроприводом. Какие-то расчеты по мощности, усилию, нагрузкам и пр. должны быть...

Саид
Dolphin84
Вы почитайте мои темы,поймете.....так что сам,только сам...

Добавлено в 12:54
ЯПовцы,это все я так примерно знаю,просто тут много талантливых кулибиных,нужен чертеж,с которым я иду к сварщику,электрику и т.д.Я думаю заглянут как нибудь в тему и озадачатся.

приделать к нему цепную передачу не проблема,вопрос встаёт в двигателе,это будет двигатель с редуктором,или низкооборотистый двигатель или двигатель с регулировкой оборотов,самый простой вариант-втулка педалей вместе со звёздочкой и скоростная звёздочка от заднего колеса велосипеда на редуктор
Это сообщение отредактировал drnikolai - 19 июн 2015 в 13:15

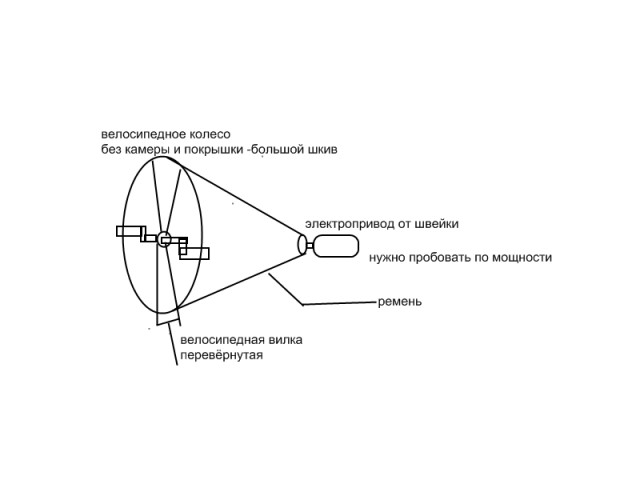

вот что пришло в голову
конструкция требует испытаний, но обязательно должна быть ременная передача, что бы при повышенном усилии ремень проскальзывал.
мало ли, нога соскочила или... всякое бывает

PS: готовые колёса с педалями на детских трёхколёсных великах


Это сообщение отредактировал 69spiro69 - 19 июн 2015 в 13:14

В личку отписал.

вроде того
в принципе можно вместо двигателя приспособить дрель или перфоратор


Это сообщение отредактировал drnikolai - 19 июн 2015 в 13:21

Цитата

вроде того в принципе можно вместо двигателя приспособить дрель или перфоратор

не надо там дрели и перфоратора.

Достаточно мотора от вентилятора охлаждения жигулей и регулятора ШИМ к нему.

+ регулятор-ролик натяжения ремня, чтобы отрегулировть усилие проскальзывания.

Цитата (eddi71 @ 19.06.2015 - 12:51)

Саид Dolphin84 Вы почитайте мои темы,поймете.....так что сам,только сам... Добавлено в 12:54 ЯПовцы,это все я так примерно знаю,просто тут много талантливых кулибиных,нужен чертеж,с которым я иду к сварщику,электрику и т.д.Я думаю заглянут как нибудь в тему и озадачатся.

для начала нужен чертеж велотренажера, иначе несостыковочки повылазят!)))

Цитата (amatiel @ 19.06.2015 - 12:25)

Цитата вроде того в принципе можно вместо двигателя приспособить дрель или перфоратор не надо там дрели и перфоратора. Достаточно мотора от вентилятора охлаждения жигулей и регулятора ШИМ к нему. + регулятор-ролик натяжения ремня, чтобы отрегулировть усилие проскальзывания.

я говорю о готовых комплектующих,звёздочки ,педали с валом , цепная передача и защита на цепь -от любого велосипеда,дрель имеет редуктор повышающий мощность и регулировку оборотов вплоть до ноля,нормальный слесарь-сварщик соберёт за полдня,на вид будет как магазинный.

Сестричка крутит 5 лет таким: тренажер LY-901-MB. Цена из-за бакса ему сейчас 13 тыс. Только крепеж для ног муж переделал. С пультом в руку, реверсом и таймером.

Цитата

я говорю о готовых комплектующих,звёздочки ,педали с валом , цепная передача и защита на цепь -от любого велосипеда,дрель имеет редуктор повышающий мощность и регулировку оборотов вплоть до ноля,нормальный слесарь-сварщик соберёт за полдня,на вид будет как магазинный.

В дрели понижающий редуктор. цепная передача тут не прокатит, потому что надо контролировать усилие. что будет если регулятор в дрели сглючит?
Там вообще то ноги ребека прикреплены.
Это сообщение отредактировал amatiel - 19 июн 2015 в 13:43
