Выложив пару фоток, в некоторых темах, понял по «личке», что пользователям интересно, что мы с напарником делаем.
Собственно, сейчас, благодаря вашему интересу появляется этот пост.
Будет 36 фотографий, разного качества, так как фотоаппарат был не всегда под руками, то приходилось фотографировать на болгарку и шуруповерт!
Итак, поехали

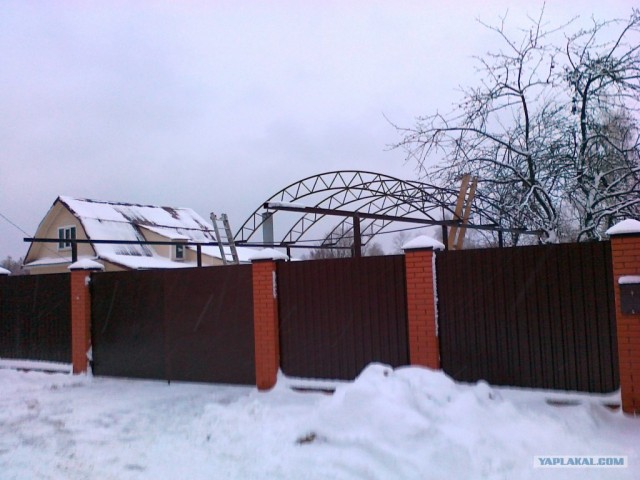

Yap 26.04.2026 - 20:41

Продам слона • На сайте 21 год

1. Варианты навеса, предложенные мной клиенту

2. Еще один вариант.

3. Итог + доработка

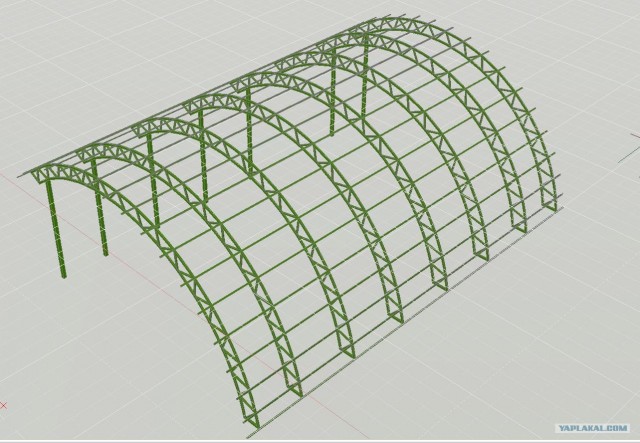

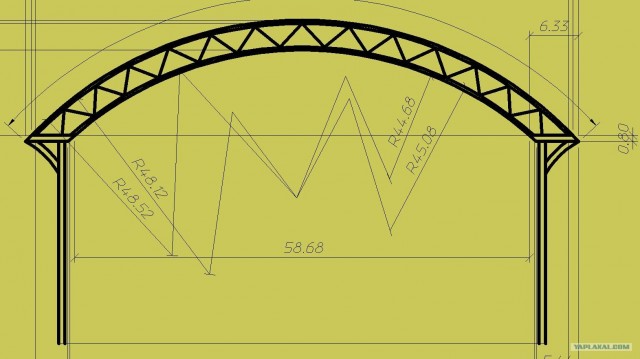

3.1 Обычно я черчу 3D проект, как этот, но в данном случае этого не потребовалось.

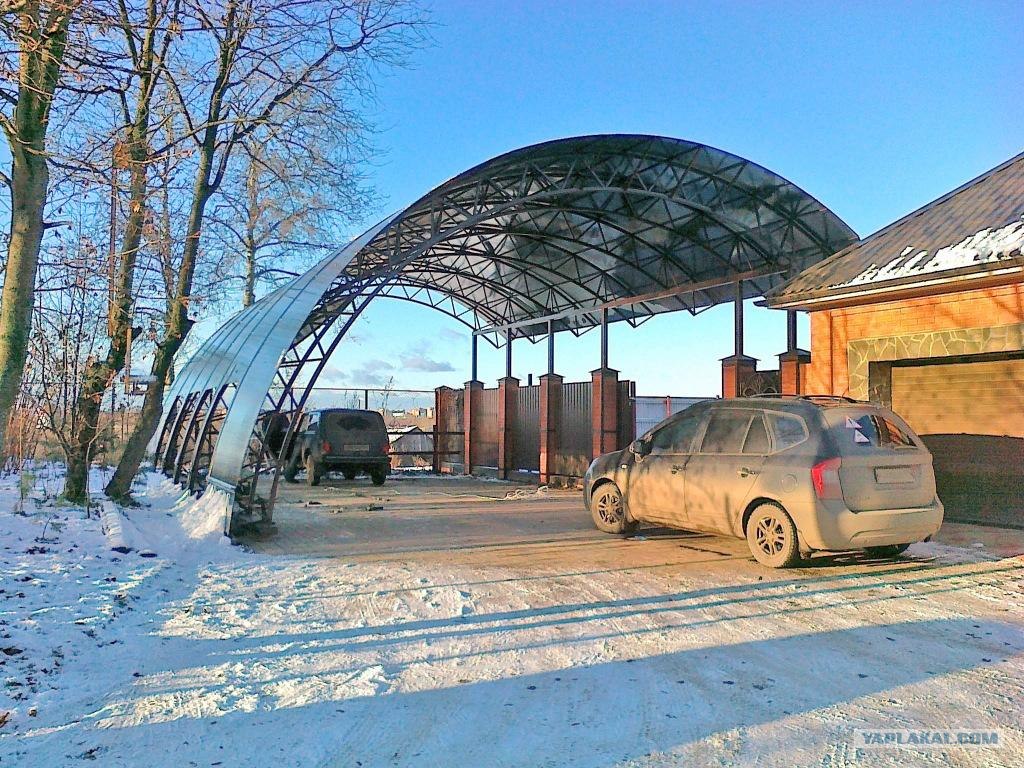

3.2 Что получилось из первого 3D проекта в итоге.

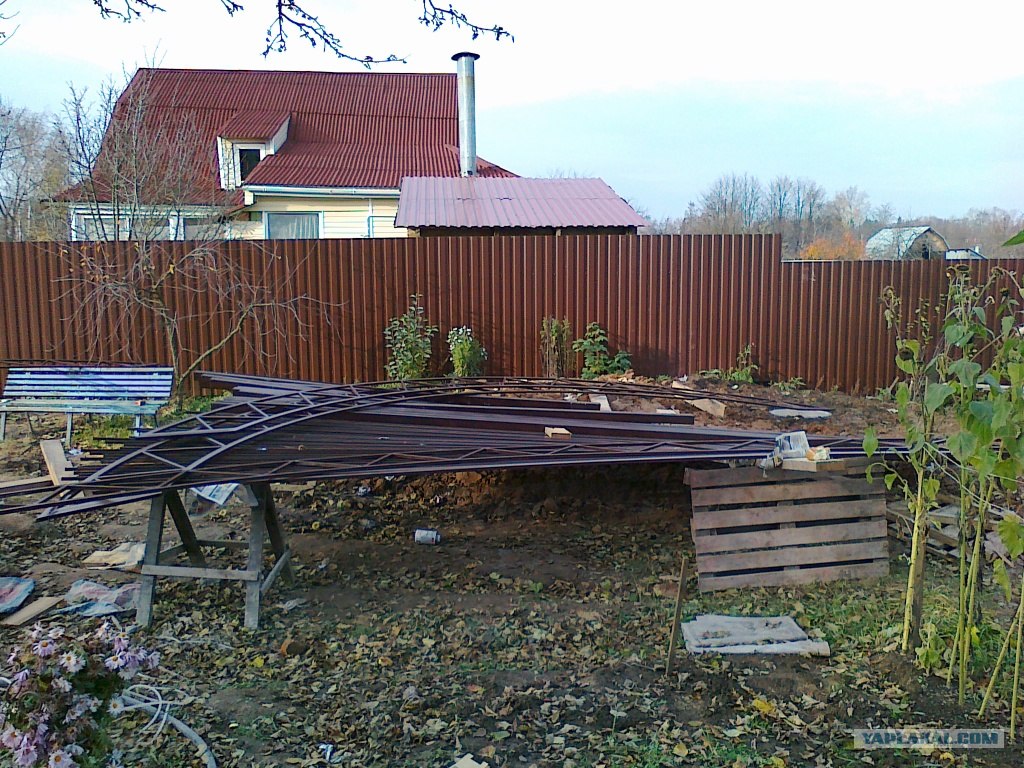

4. Собственно привезли на место фермы и материал. ЗАРАНЕЕ, перед сборкой все грунтуется и красится. Сложили, где было место.

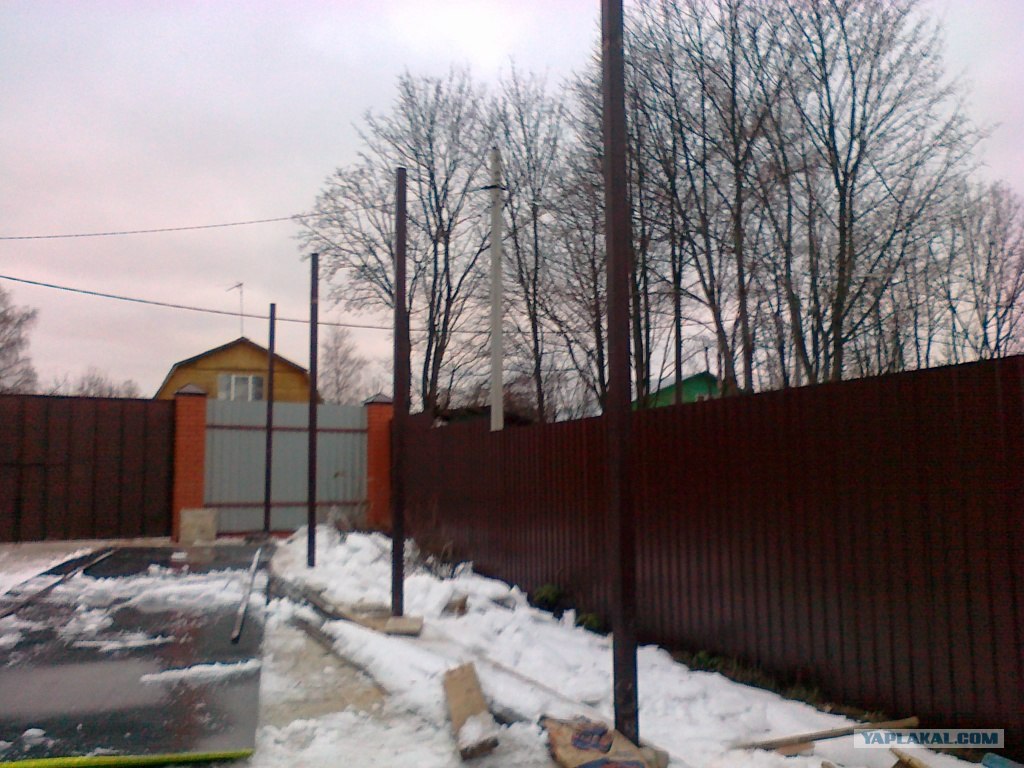

5. Сборка началась с первым снегом, были проблемы с рабочими, которые делали клиенту площадку: мы им подкинули работу по закладке закладных, они взялись, а потом отказались. В итоге нам пришлось разбирать частично площадку. В общем приварили столбы к закладным.

6. Пробили уровень тахеометром (будет в конце поста его фото), напарник отпиливает все в один уровень. Напарника зовут Данилой - знакомьтесь.

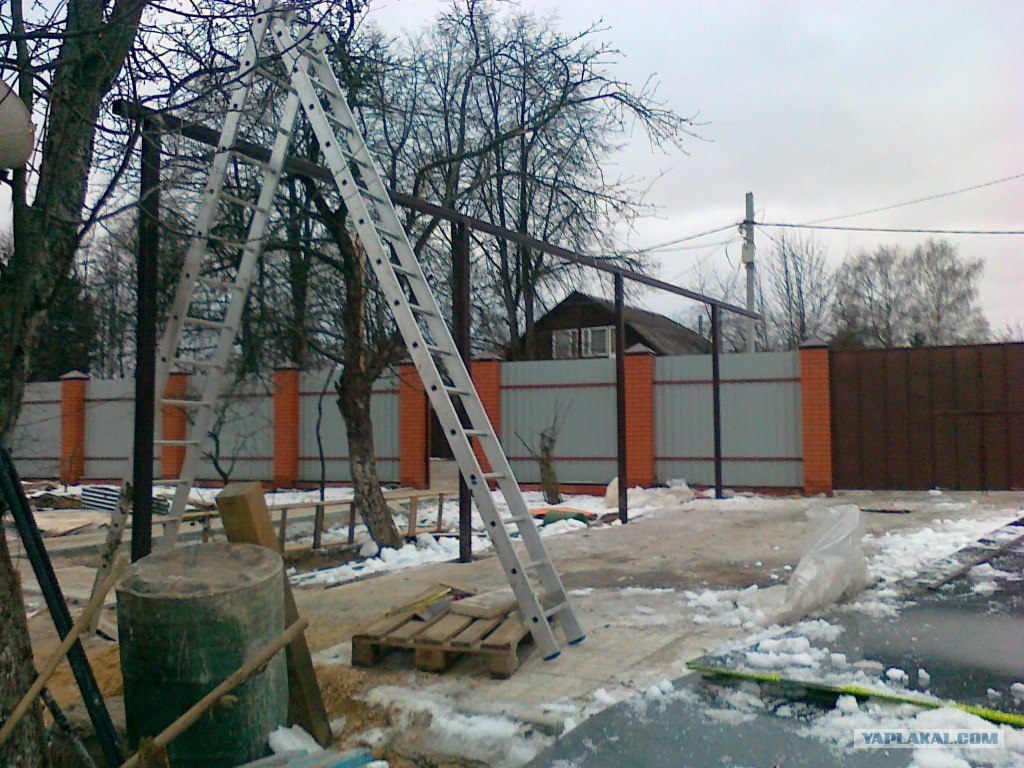

7. Подогнали столбы в один уровень, накинули балку наверх, приварили.

8. Привариваем фермы на балки. Все размечается, потом на балку приваривается уголок в двух направлениях с зазором в толщину фермы. Потом в этот зазор вставляем ферму, выставляем ее и обвариваем.

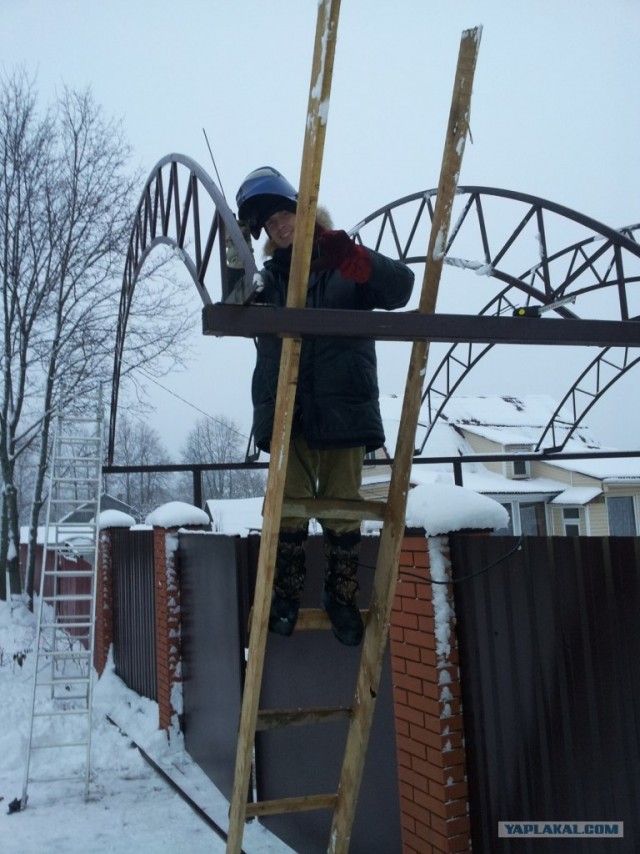

9. Ясергей ))) Ну и уголок, для понимания.

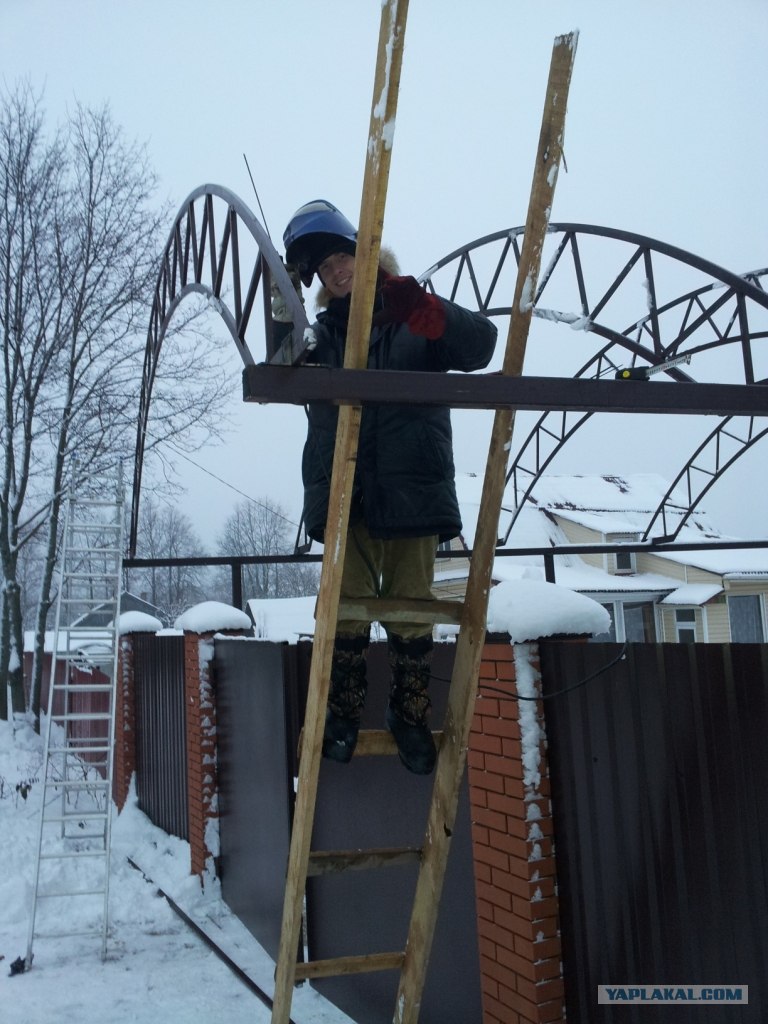

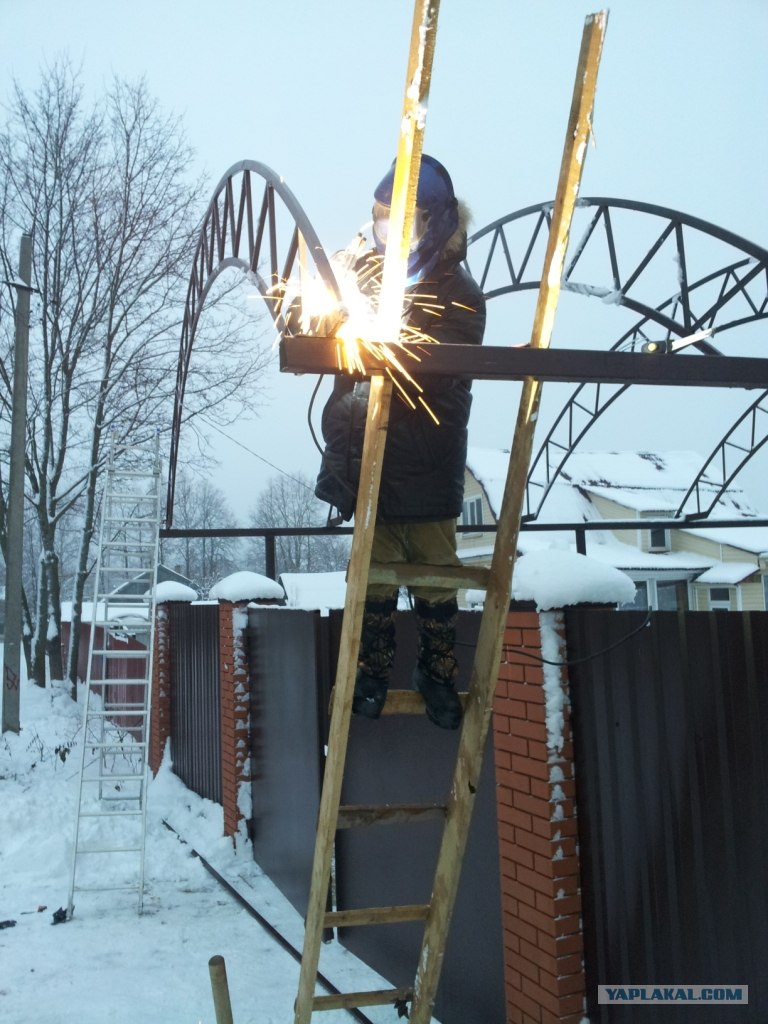

10. Варю! Дома еще и готовлю! )))

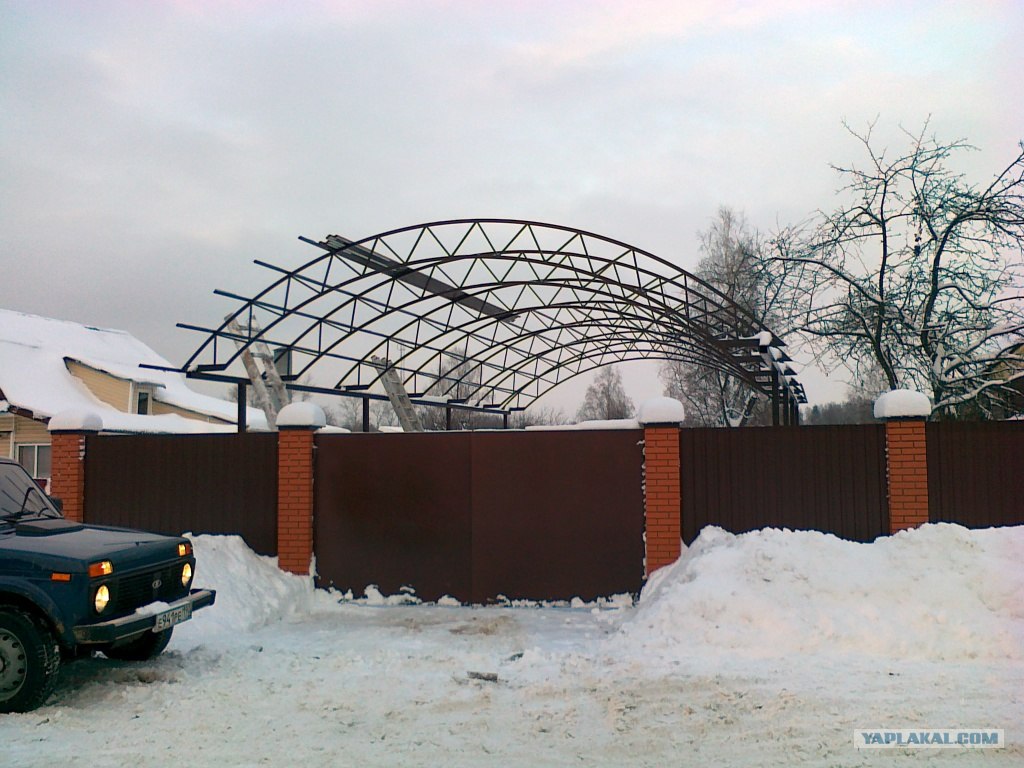

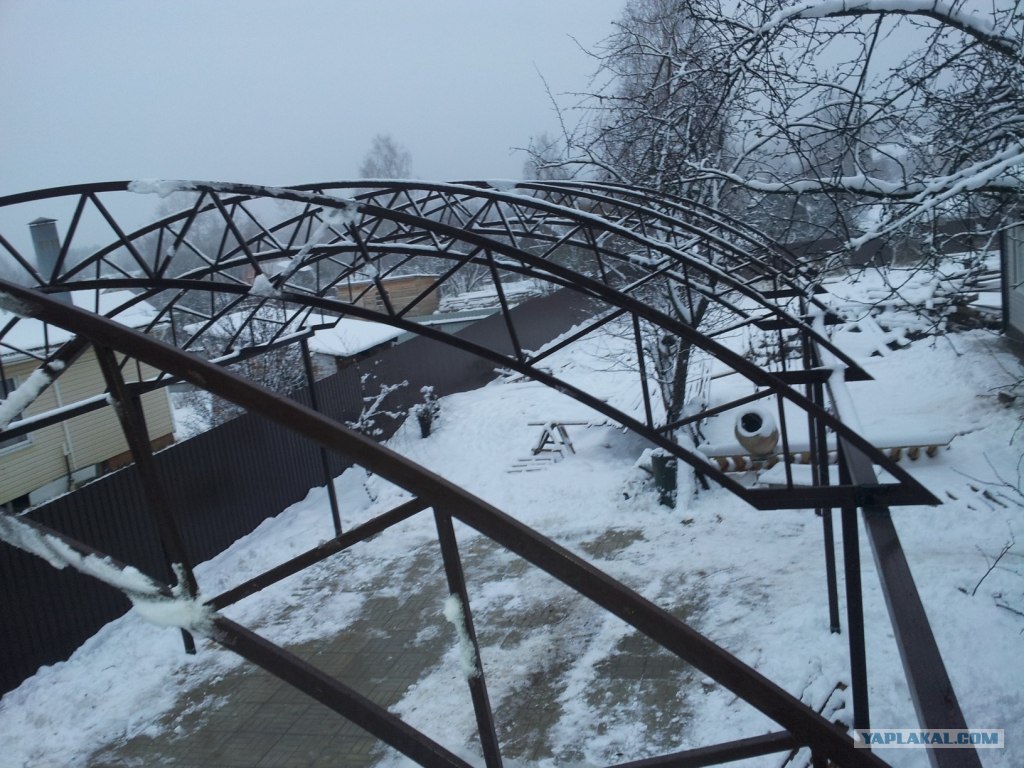

11. Приваренные фермы

Добавлено в 19:39

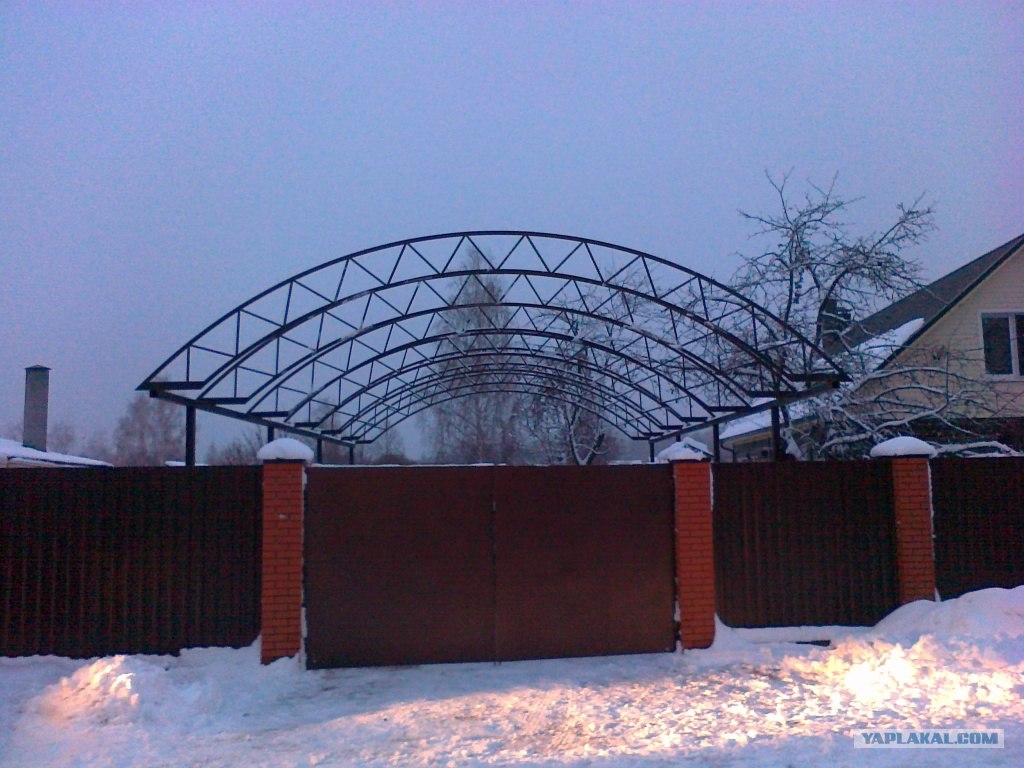

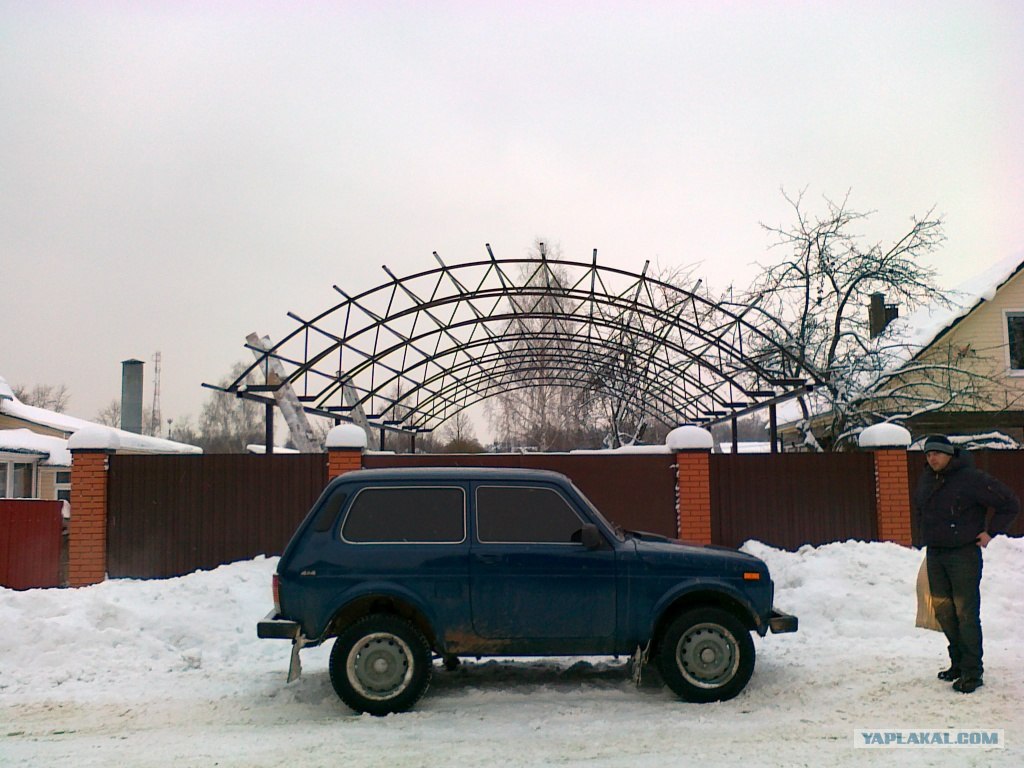

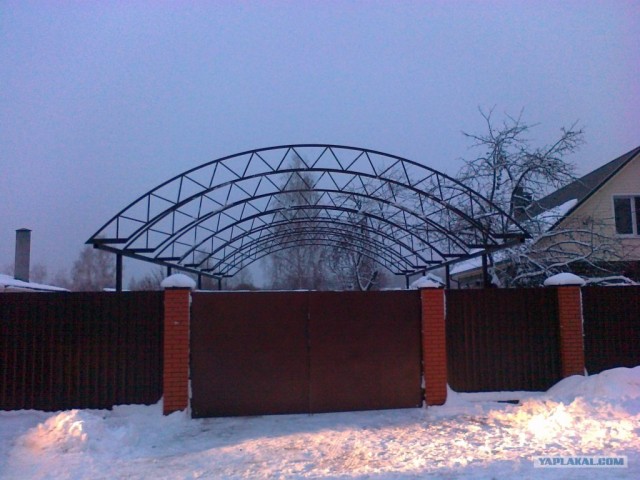

12. Общий вид

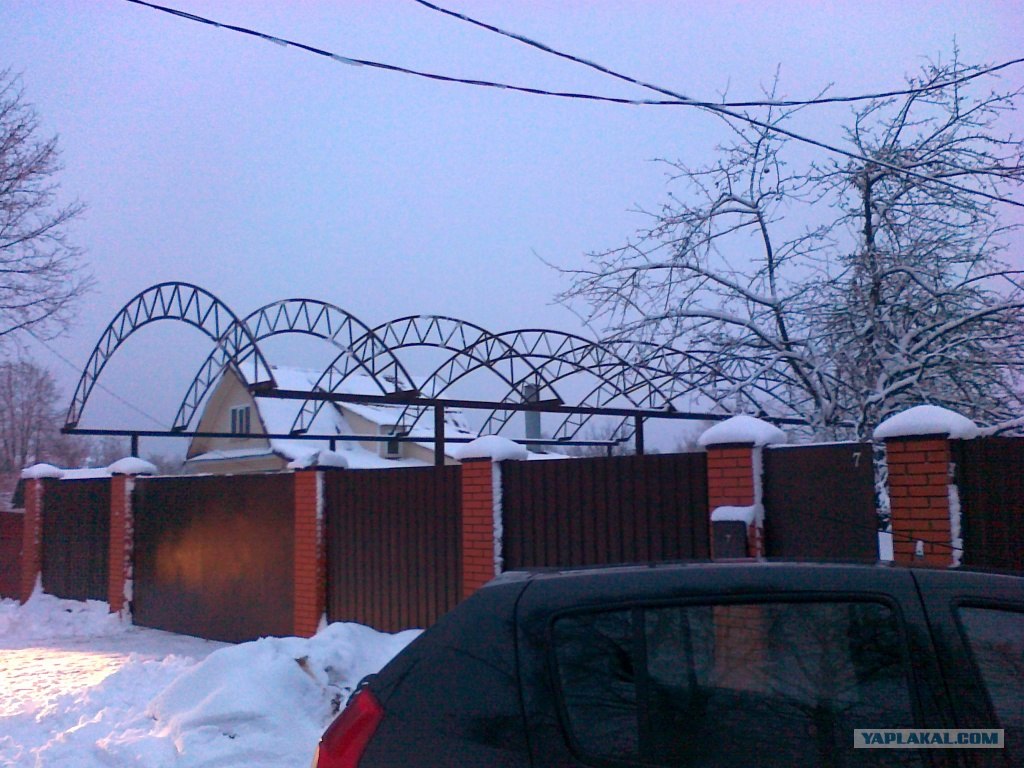

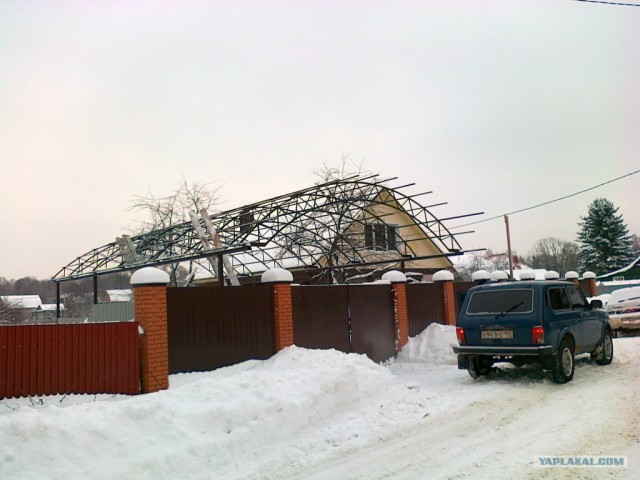

13. Общий вид2

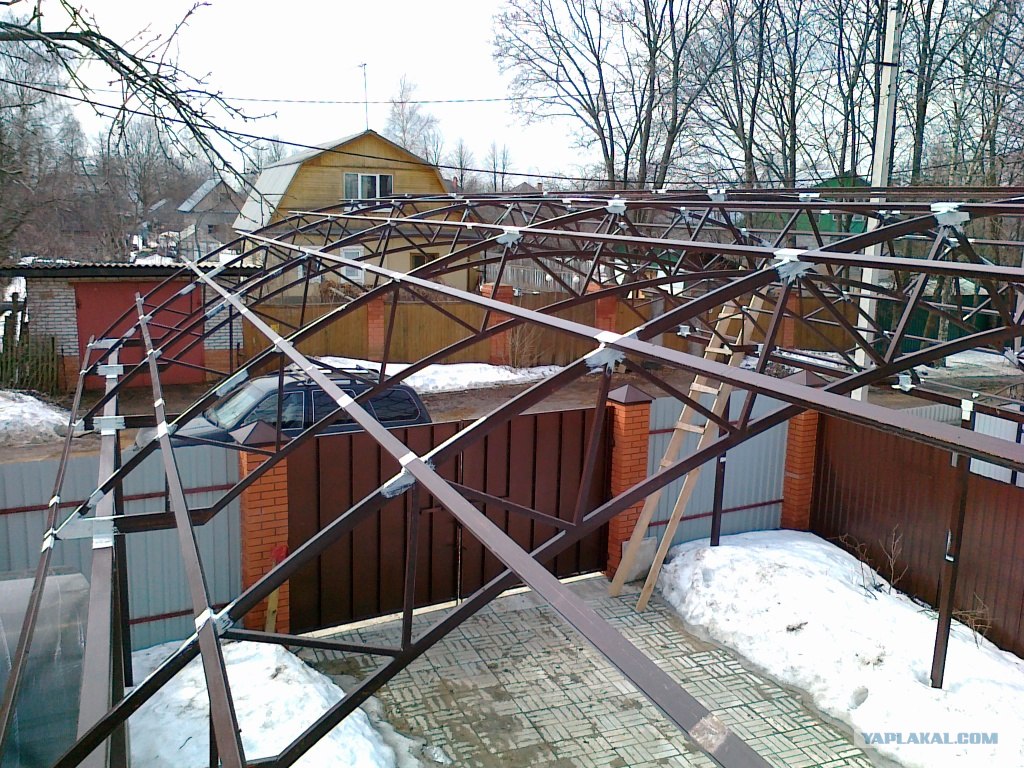

14. Привариваем лаги. На приваренные закинули материал.

15. Справились

16. С другого ракурса. Потом были снегопады! Потом НГ. Потом морозы. Потом весна! ))) Мы за качество, по этой причине и ждали весну!

17. Весна! Ура! Грунтуем и прокрашиваем швы и места сварки.

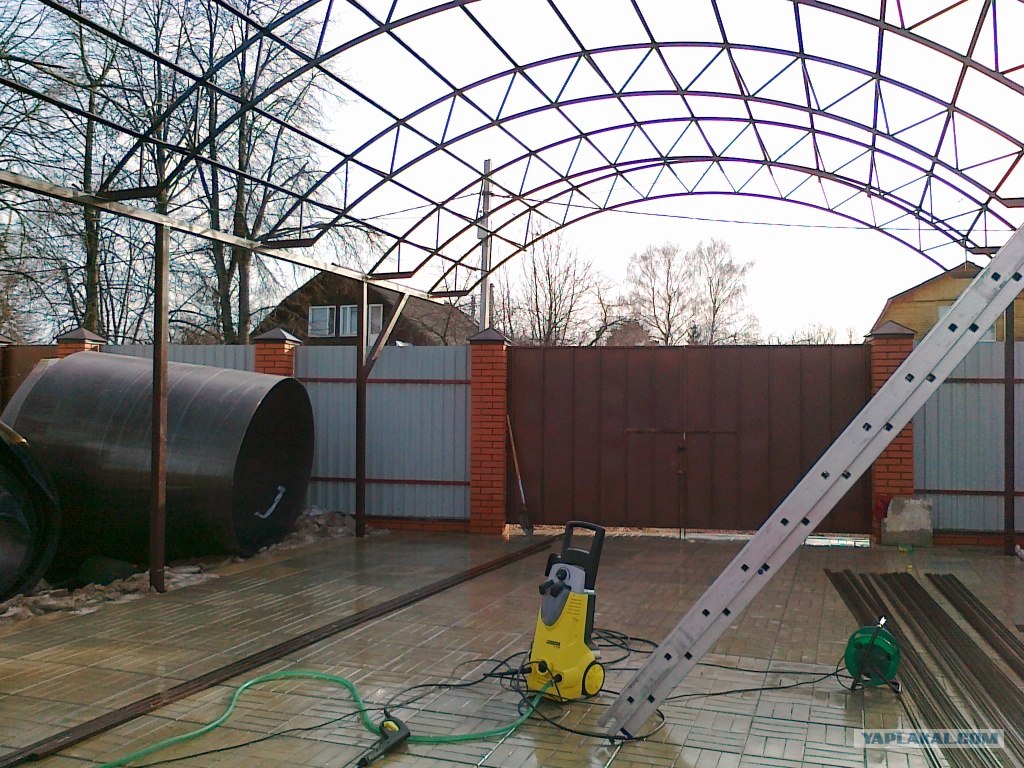

18. Привезли Керхер на площадку, отмыли ее от снега ), и от камней, так как поликарбонат нужно будет раскатывать и класть на площадку, а любой камушек его промнет.

19. Запустили первый лист. Он самый сложный! Поликарбонат крепится на саморезах, через термошайбы. Отверстия для термошайб сверлятся плашками.

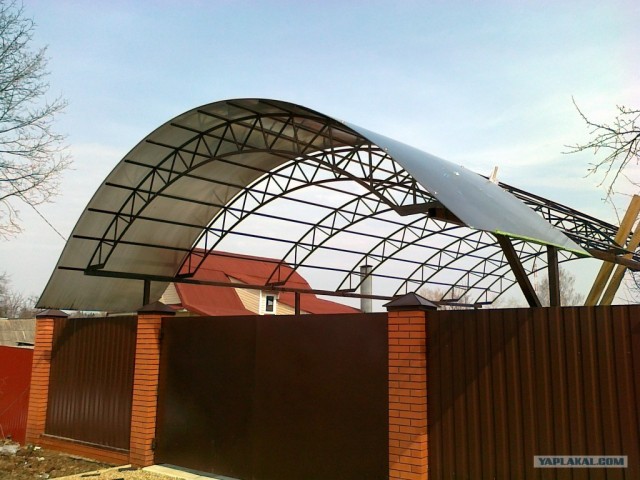

20. Пошло- поехало! Листы соединяются с помощью соединительных планок (ашка), есть разборные (разъемные), есть цельные! ТОЛЬКО РАЗЪЕМНЫЕ, иначе ничего большого не соберете!

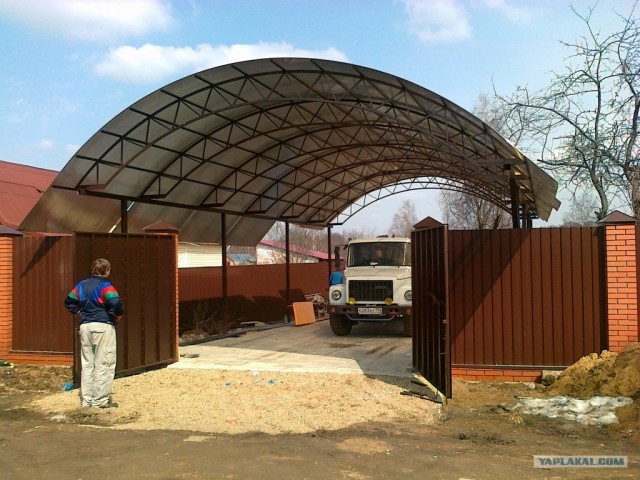

2.1 Ассенизатор приехал. Перед нами ставилась задача, чтобы проходил КАМАЗ. КАМАЗ тоже проходит!

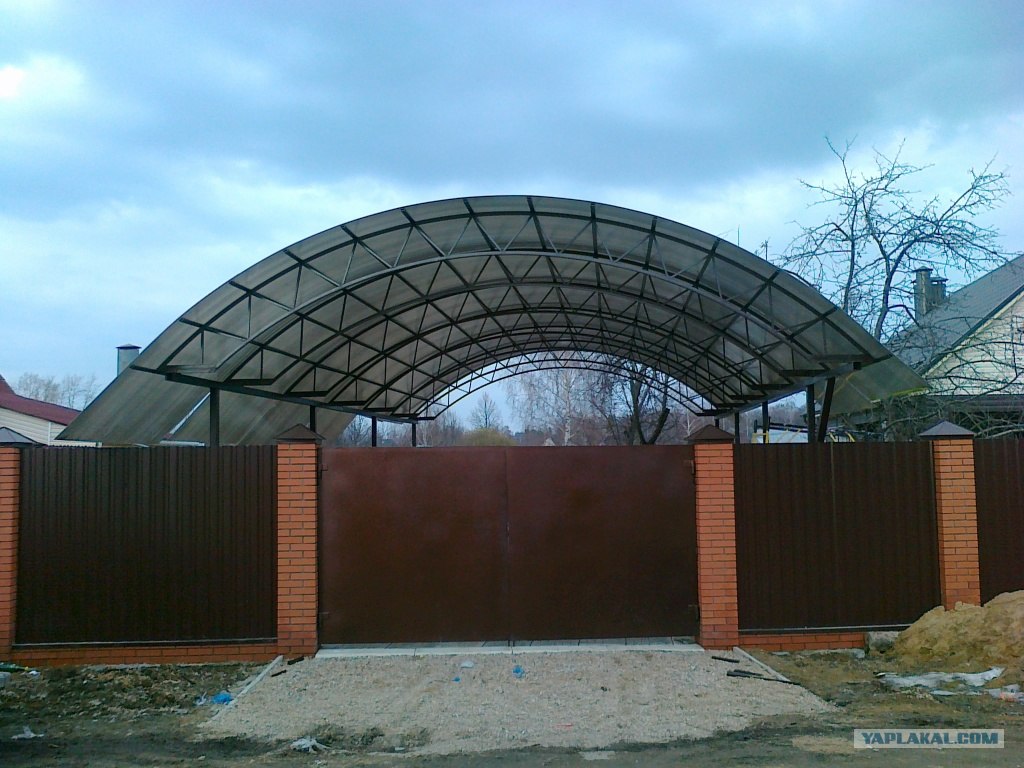

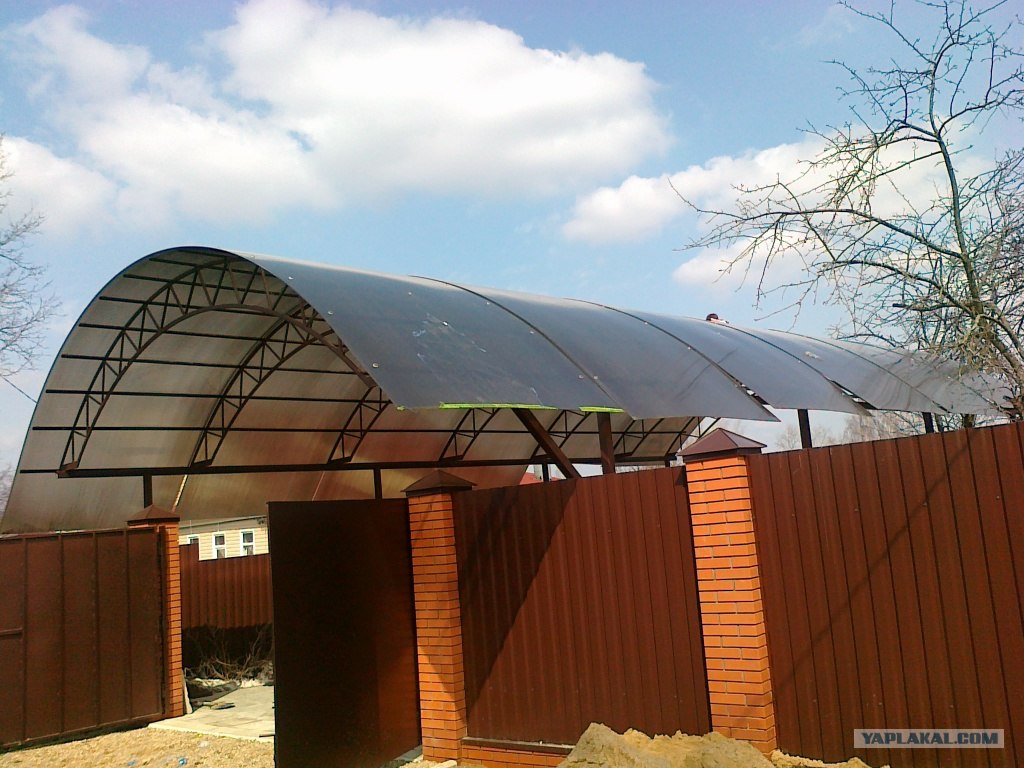

21. Покрыли. Обычно мы листы пилим внизу в размер, но тут был запас, так что стелили листы те, какие были и пилили уже «по факту».
