Продолжение темы: Два в одном: первые советские активные автопоезда

Преодолев трудный процесс проектирования и испытаний опытных образцов активных автопоездов, о которых мы рассказывали в предыдущем материале, уже в 1960-е годы на головных советских автозаводах удалось наладить выпуск небольших партий такой техники для Советской армии.

25 фото via

Это сообщение отредактировал opasnyeludi - 26.04.2017 - 20:59

В условиях «железного занавеса» и полной изоляции СССР родилось негласное мнение о советском приоритете в этой области. На самом деле к тому времени за рубежом вместо обычных автопоездов давно применяли более мощные и грузоподъемные одиночные полноприводные грузовики. В Советском Союзе такой техники не существовало, и разработать ее собственными силами в трудные послевоенные годы было невозможно, но тем не менее, наши активные автопоезда сыграли свою важную роль в укреплении обороноспособности страны.

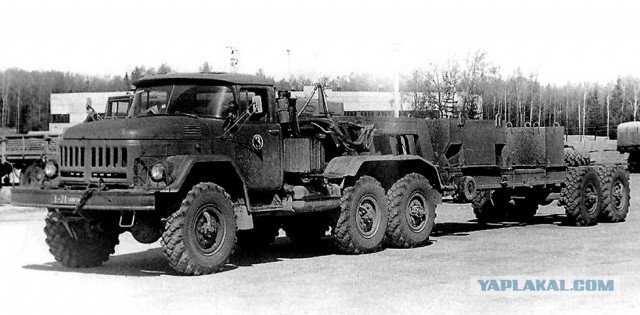

02. Самый распространенный советский активный автопоезд ЗИЛ-137 (из архива СКБ ЗИЛ)

Автопоезда мелкосерийного производства

В вооруженных силах СССР наиболее эффективными были признаны пятиосные автопоезда с колесной формулой 10х10, состоявшие из трехосных полноприводных седельных тягачей и активных двухосных полуприцепов. За основу большинства конструкций был принят не самый простой, но одновременно доступный метод механического привода ведущих колес полуприцепов от трансмиссии тягачей посредством сложной и тяжелой системы редукторов и карданных валов. Для облегчения и увеличения скорости таких поездов на Московском автозаводе под руководством главного конструктора А. М. Кригера была разработана принципиально новая машина ЗИЛ-137 с гидравлическим (гидростатическим) приводом колес полуприцепа.

Десять колёс высшего достижения: ЗИЛ-137

Автопоезд ЗИЛ-137 считался высшим достижением советской военно-автомобильной промышленности. Он состоял из специального седельного тягача ЗИЛ-137Т, выполненного на агрегатах серийной 150-сильной машины ЗИЛ-131В, и двух типов полуприцепов-шасси: стандартного ЗИЛ-137А и варианта ЗИЛ-137Б с удлиненным на полметра задним свесом безбортовой грузовой платформы, служившим рабочей площадкой обслуживающего персонала.

03. Испытания автопоезда ЗИЛ-137 с коротким полуприцепом ЗИЛ-137А (из архива НИИЦ АТ)

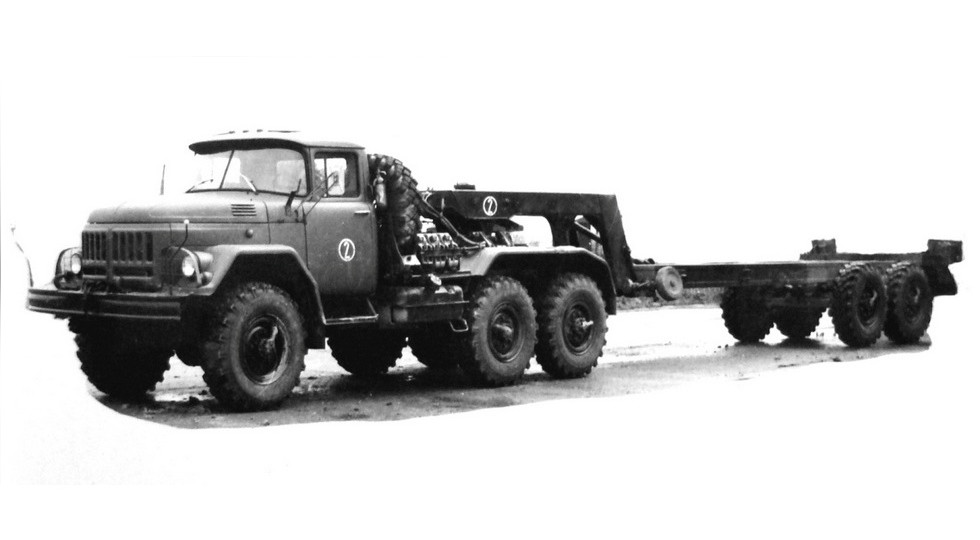

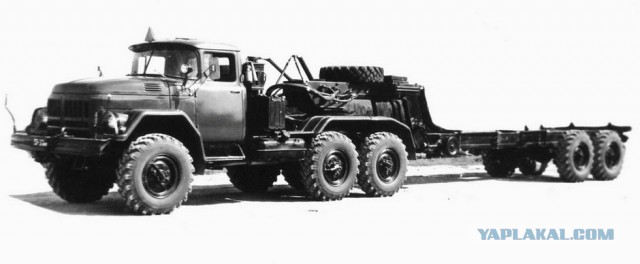

04. Тягач ЗИЛ-137Т с гидроприводом удлиненного полуприцепа-шасси ЗИЛ-137Б (из архива НИИЦ АТ)

От серийной модели тягач ЗИЛ-137Т отличался наличием гидравлического насоса с приводом от коробки отбора мощности, обеспечивавшего подачу гидравлической жидкости на полуприцеп по гибкому трубопроводу высокого давления для привода двухосной тележки полуприцепа, унифицированной с задней тележкой грузовика ЗИЛ-131. Все колеса автопоезда имели единую колею и оснащались объединенной тормозной системой и регулированием внутреннего давления воздуха во всех десяти шинах.

05. Специальный седельный тягач ЗИЛ-137Т из состава активного автопоезда ЗИЛ-137

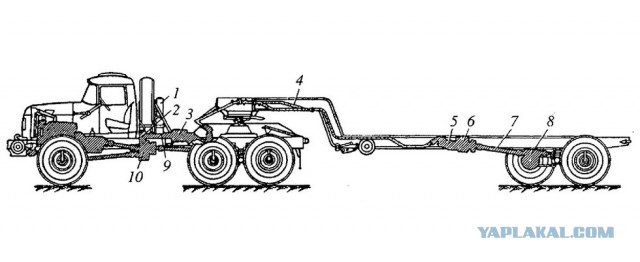

06. Схема конструкции автопоезда ЗИЛ-137-137Б:

1 — ёмкость для гидравлической жидкости,
2 — коробка отбора мощности,
3 — поршневой гидронасос,
4 — трубопроводы гидравлической жидкости,
5 — гидромотор, 6 — дополнительный редуктор,
7 — карданный вал,
8 — ведущая тележка полуприцепа,
9 — карданный привод гидронасоса,
10 — раздаточная коробка (из архива СКБ ЗИЛ)

Первый образец автопоезда ЗИЛ-137 построили в Москве в 1963 году, затем долго испытывали и дорабатывали. Через год он успешно прошёл государственные испытания и был рекомендован к производству и применению в Советской армии. В 1966-м машину приняли на вооружение, а еще через четыре года её комплектацией и сборкой стал заниматься Брянский автомобильный завод (БАЗ). К середине 1970-х ежемесячный выпуск достигал 30 единиц, и до 1978 года в Брянске выпустили 1972 комплектных автопоезда.

07. Первый вариант активного автопоезда ЗИЛ-137 с тентованным бортовым полуприцепом (из архива СКБ ЗИЛ)

При сборке автопоезда ЗИЛ-137 впервые в советской практике воспитывалась культура серийного изготовления сложных, точных и капризных гидравлических узлов, которые в реальной эксплуатации из-за постоянных протечек стали главными источниками неисправностей. Помимо этого, на практике автопоезда оказались слишком сложными и дорогими.
В начале 1970-х коллектив СКБ Брянского автозавода разработал проект модернизированного автопоезда с тягачом ЗИЛ-137М, который был переименован в БАЗ-3405-9366.

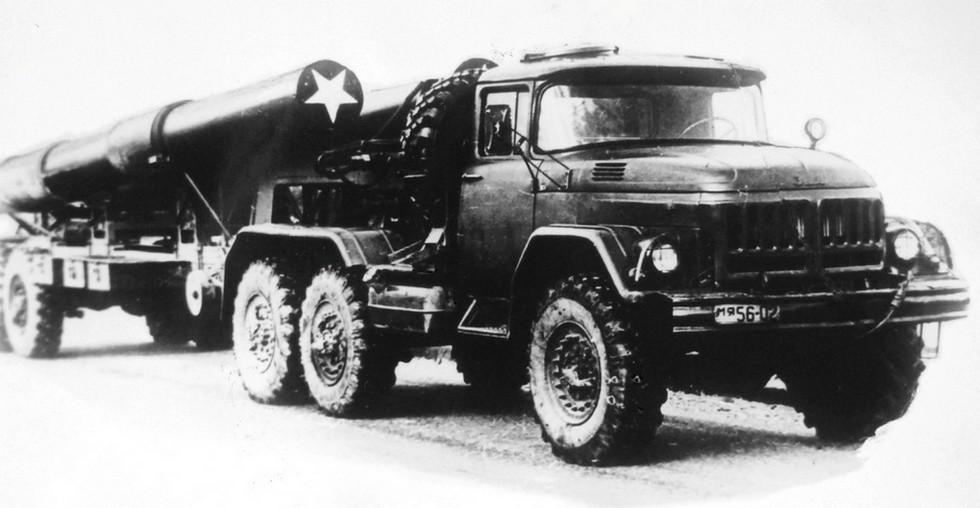

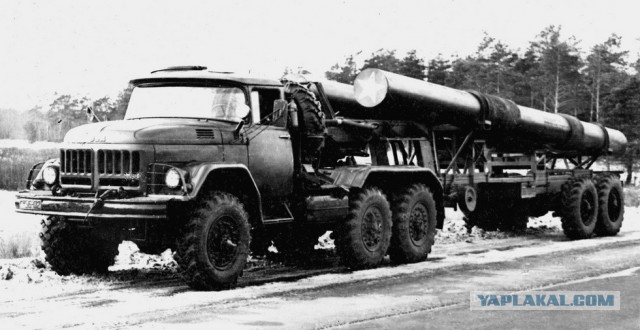

08. Тягач ЗИЛ-137Т и полуприцеп ЗИЛ-137Б с габаритно-нагрузочными макетами ракетной системы (из архива НИИЦ АТ)

Почти просто, почти надёжно: БАЗ-3405-9366
(фотографии из архива НИИЦ АТ)

Этот опытный автопоезд представлял собой неудавшуюся попытку создания более простого, надежного, практичного и чуть облегченного альтернативного варианта машины ЗИЛ-137 с целью ее последующей замены. Первоначально в нем использовался доработанный 150-сильный седельный тягач ЗИЛ-131В, а с 1972 года его специальный вариант с дополнительными редукторами для передачи крутящего момента на колеса полуприцепа получил индекс БАЗ-3405. Еще через год в пару к нему собрали облегченный полуприцеп-шасси БАЗ-9366, отличавшийся от модели ЗИЛ-137А рядом упрощений. Внешне автопоезда производства БАЗ и ЗИЛ практически не отличались, их технические и эксплуатационные параметры были идентичны.

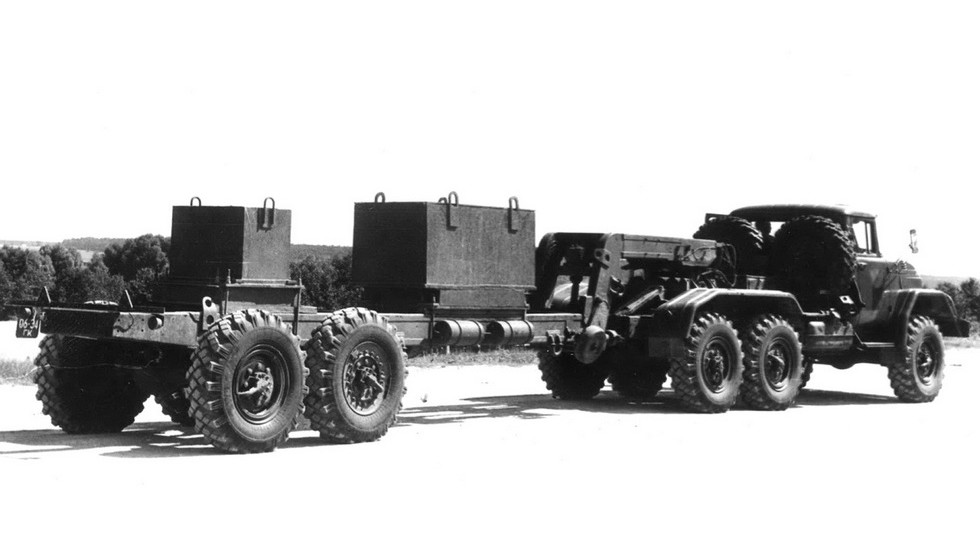

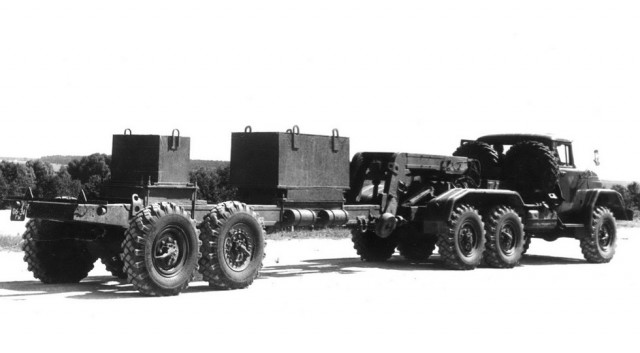

09. Испытания активного автопоезда в составе тягача БАЗ-3405 и активного полуприцепа БАЗ-9366
