Цитата (madnik @ 04.08.2026 - 09:05)

Я хоть убей не понимаю как это работает

На белом дыме. Если дым вышел - больше работать не будет.
Размещено через приложение ЯПлакалъ

Цитата (maximkoff @ 3 авг 2026 в 23:07)

КР1006ВИ1

Молодец! Я тоже хотел написать только это: 1006ВИ1!

Цитата (Kent595616 @ 3 авг 2026 в 22:50)

И, похоже, еще долго останется одним из самых узнаваемых символов аналоговой электроники.

Извините а почему аналоговой???
Это вполне себе цифровой дискретный элемент, пусть внутри и на налоговых элементах построен. Да внутри любой микросхемы аналоговые элекменты в 99%...

чеэто за хуйня?

Цитата (kozszs @ 4 авг 2026 в 09:44)

чеэто за хуйня?

нейрослоп-картинка похоже

Цитата (Copperfild @ 04.08.2026 - 06:56)

Хоть бы внутреннюю схему, что-ли запостили, а то как-то неполная инфа...

О! Спасибо! У меня как раз 555е кончились, соберу эту схему на коленке)))
Размещено через приложение ЯПлакалъ

Цитата (urriy @ 04.08.2026 - 08:04)

Я в свое время из нее кучу накруток спидометра для водил сделал. Пользовалась такая самоделка популярностью.

Мы самодельный инжектор делали. Стенд для промывки форсунок, генератор частот... Охуенная микросхема!
Размещено через приложение ЯПлакалъ

Цитата (ИванСеменов @ 04.08.2026 - 07:54)

КТ315

Мп 41
Размещено через приложение ЯПлакалъ

Цитата (sergeich171 @ 4 авг 2026 в 05:45)

Управляемый инвертор-повторитель ещё делают на нём. Точнее, я делал. Вообще, в бытовой технике 555 применяется крайне редко, в основном в старой или современной супердешёвой. В пром. оборудовании, наверняка применяют. В советских изм. приборах не встречал ни разу.

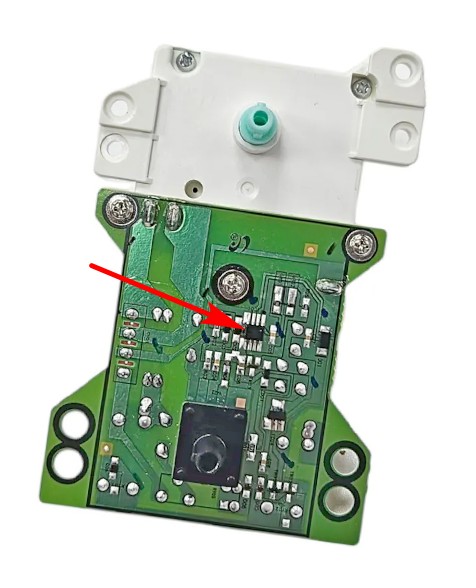

регулятор мощности в микроволновках

Цитата (DrimDrom @ 4 авг 2026 в 09:34)

Цитата (Kent595616 @ 3 авг 2026 в 22:50) И, похоже, еще долго останется одним из самых узнаваемых символов аналоговой электроники. Извините а почему аналоговой??? Это вполне себе цифровой дискретный элемент, пусть внутри и на налоговых элементах построен. Да внутри любой микросхемы аналоговые элекменты в 99%...

Работает на стыке двух миров: принимает аналоговые сигналы (уровни напряжения с датчиков, резисторов, конденсаторов), а выдает цифровые импульсы. Цифровой имхо должен принимать цифровой сигнал с шины данных.

...

это всё написано на китайском языке - ничего не понял, но наверное нужная штука

Цитата (DrimDrom @ 4 авг 2026 в 09:34)

Цитата (Kent595616 @ 3 авг 2026 в 22:50) И, похоже, еще долго останется одним из самых узнаваемых символов аналоговой электроники. Извините а почему аналоговой??? Это вполне себе цифровой дискретный элемент, пусть внутри и на налоговых элементах построен. Да внутри любой микросхемы аналоговые элекменты в 99%...

"аналоговые элекменты" - это что-то непонятное, вероятно транзисторы. Так у них режимы работы разные бывают - от источника тока до ключа с насыщением!
Цифровой чип оперирует в двоичной логике - 0 и 1. Это счетчики, триггеры и комбинаторная логика типа "И-НЕ", "ИЛИ-НЕ".
Аналоговый работает с напряжениями (как правило) в пределах диапазона питания. Это операционники, компараторы и NE555

Цитата (madnik @ 4 авг 2026 в 12:05)

Я хоть убей не понимаю как это работает

не надо никого убивать во время учёбы: надо как кинестетиков учить!

Вспомнился анекдот по этому поводу:
Попал курсант военного училища в плен.
Подвергся пыткам, пытают его поганные враги, пытают, а он молчит, не
выдает военную тайну. Враги подивились стойкости будущего офицера.
Тут один из надзирателей слышит стук из камеры, где сидит пленный и
видит: сидит курсант на полу и бъется головой в стену и стонет:
- говорили ж тебе дураку: учи, учи, учи......
Это сообщение отредактировал HHD - 4 авг 2026 в 14:40

А вот теперь вопрос знатокам: Самые лучшие в мире инженеры из СССР изобрели что-нибудь подобное?

Цитата (Copperfild @ 04.08.2026 - 06:56)

Хоть бы внутреннюю схему, что-ли запостили, а то как-то неполная инфа...

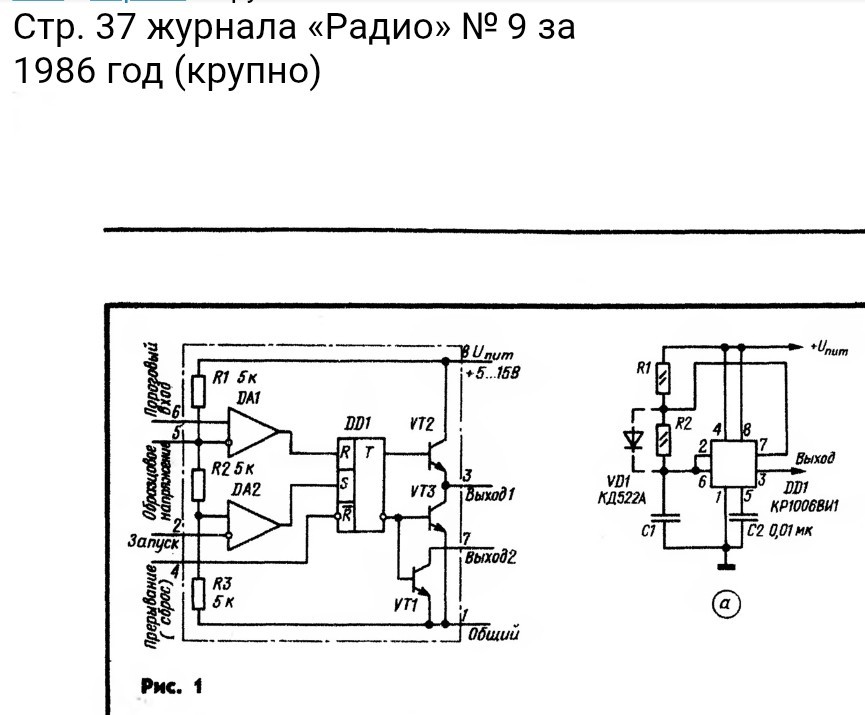

Вот так наверное проще, правда это 1006ВИ1.


Размещено через приложение ЯПлакалъ

Цитата (lagooha @ 03.08.2026 - 23:32)

Ну как часто было - скоммуниздили. Купили образец, а потом реверс инжиниринг на современном языке

ты сам видел, усаствовал в процессе? или просто ипздишь по привычке?
Размещено через приложение ЯПлакалъ

Да, жестко плюсую. Немало устройств собрал на ней в свое время. Я ходил в радиокружок, там делали всякие сирены и мигалки, но хотелось чтоб по взрослому было, на плате. И вот нас учили ее разводить. Сперва на бумаге в клеточку продумать взаимное расположение, по госту расстояния между отверстиями, потом еще 2 рисунка на миллиметровке, с обеих сторон платы, цветами надо было выделять элементы и дорожки противоположных сторон, все проверялось, и потом нам разрешали портить текстолит. Мы эту графоманию не любили, тем более что на всяких МП 37 и КТ315 плата сложней получалась, чем с этой 555. Разница в схемотехнике на микросхеме получалось минимальной, по сути места по конденсаторы только менялись (универсальные нам не разрешали, все по факт размера деталей должно было быть + еще формовку выводов правильную делать). Это потом я понял, что так просто экономили текстолит и хлорное железо, их бы быстро уничтожили без контроля. Дома я травил на смеси соли и медного купороса. В кружке такого не разрешали. Но воспоминаний много конечно
Размещено через приложение ЯПлакалъ

Цитата (Abkbvjy @ 4 авг 2026 в 09:04)

А все почему,а потому что на миллиметровке чертил,а не на компе с САПРом.

Тю, миллиметровка...
Погугли как наши изобрели стержневые лампы, на резинке. Вот где полёт разума, а не это ваше "карандашом на бумажке".
