dinulya
26.10.2018 - 09:12
4
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

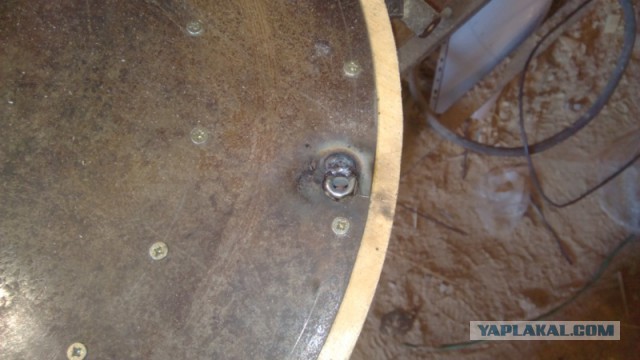

51. Основание столика (кверху ногами)

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:13
3
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
52. Сепаратор для шарикофф. Купил в лисапетном магазине. D 8 мм.

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:14
3
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
53. Монтируем гайки для крепежа(вполне можно обойтись и без них, заготовки прекрасно держатся на двустороннем скотче)

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:14
3
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

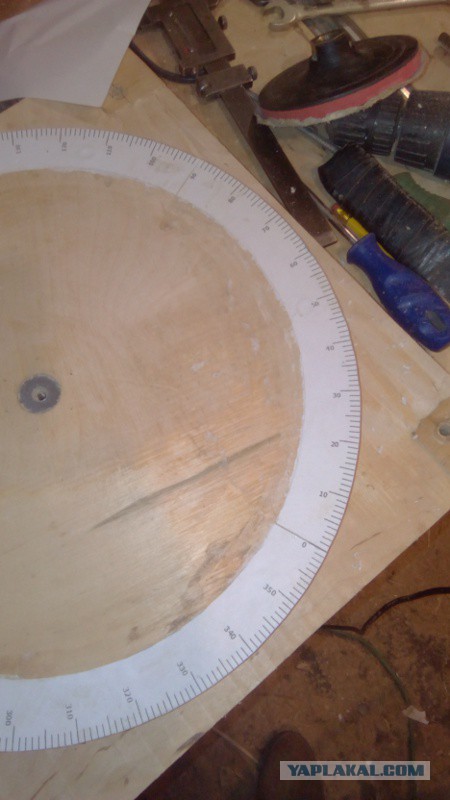

54. И даже транспортир. Распечатал 4 сектора на принтере и наклеил, в последствии заказал в широкоформатной печати

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:15
4
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

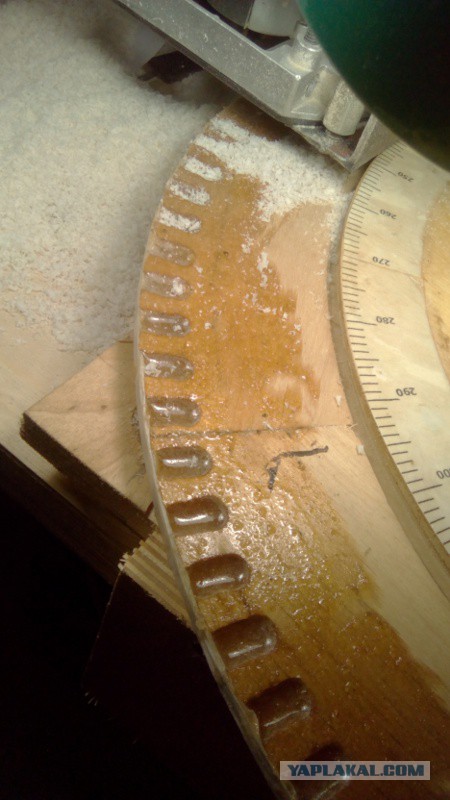

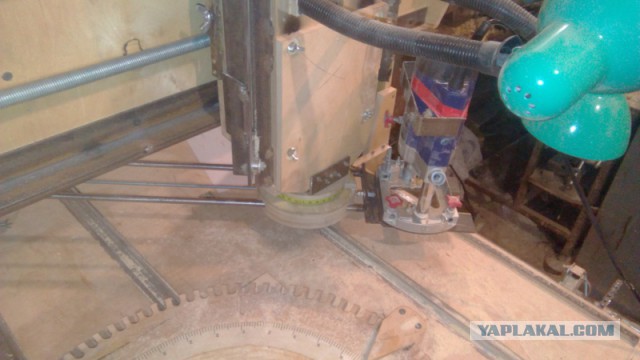

55. Вуаля! Заодно нарезаем зубцы для автовращения

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:15
4

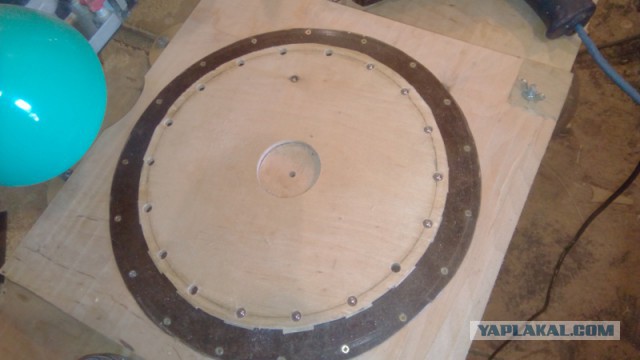

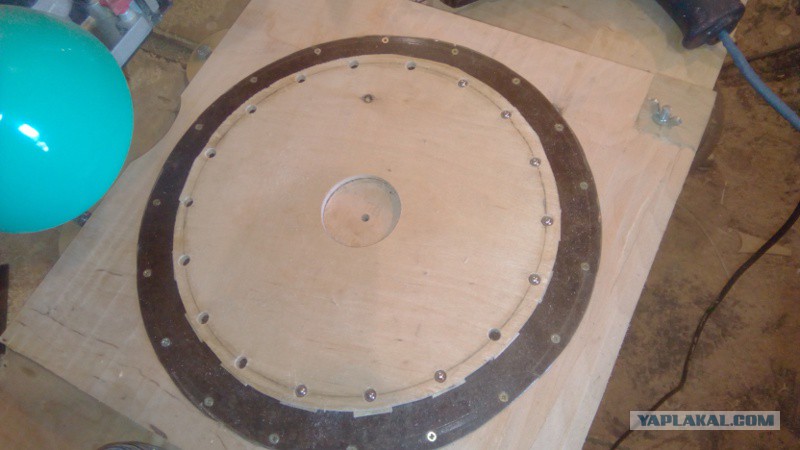

Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

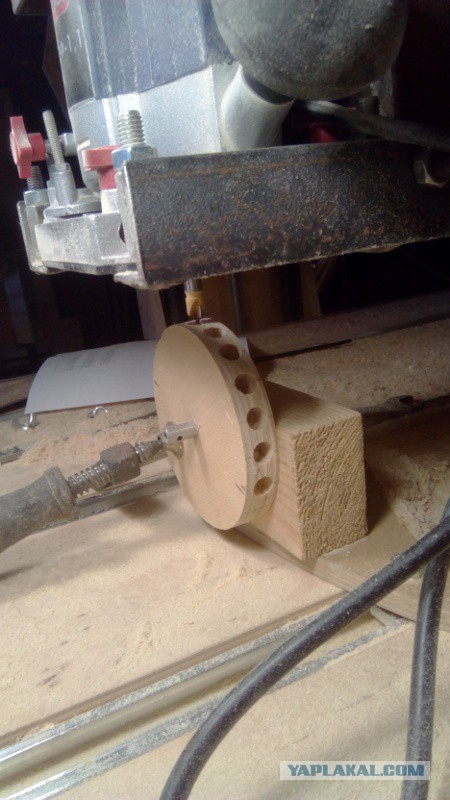

56. Пытаемся сделать ведущее колесо в виде штурвальчика. Нихрена не получилось

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:16
2
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
57. Да и с зубьями на самом столике напортачил. Пришлось заливать все зубья эпосидкой и перерезать заново.

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:16
4
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

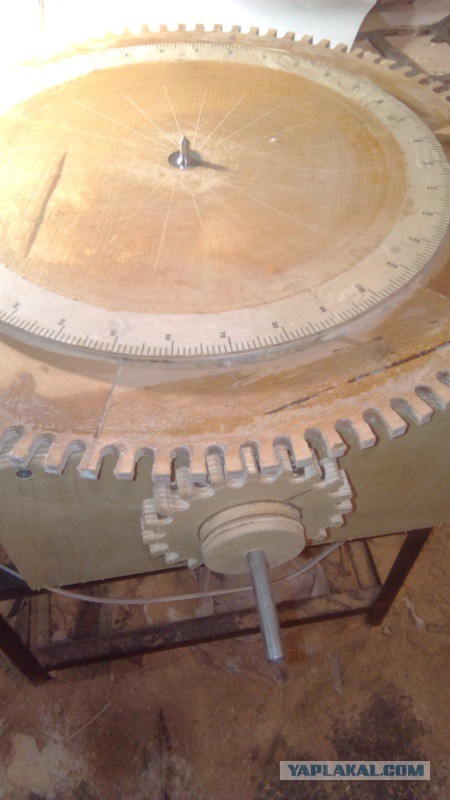

58. Результат

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:17
5
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
59. И вот что сделал на этом столике

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:17
3
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
60. Опа! Вот такая гитара несменных шестерен, но это нас не устраивает, поскольку нет скоростей.

[^]
dinulya
26.10.2018 - 09:18
4
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

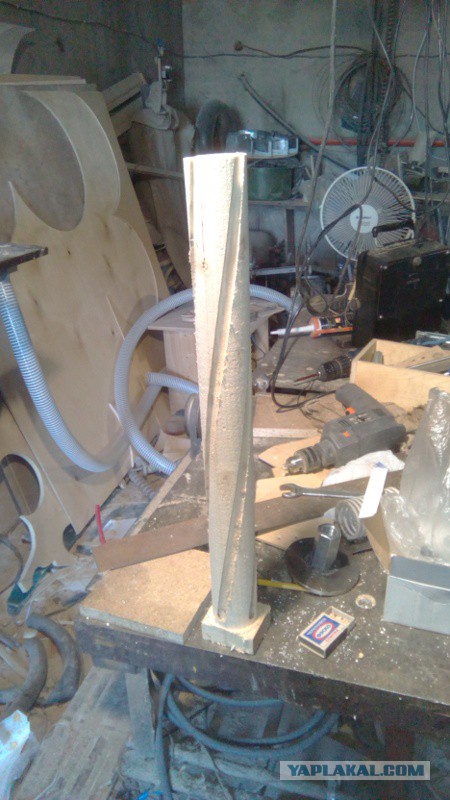

61. Вот такие спиральки можно нарезать. Проба.

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:18
3
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
62. Соответственно нам нужна нормальная КПП с изменяемым передаточным числом и реверсом.

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:18
6
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
63. пытаюсь сделать механизм для КПП переключающий скорости, впоследствии конструкция была неудачной. Переделал

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:19
4
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
64. О! вот так испаряется силиконовая смазка. Прикольно.

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:19
9
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

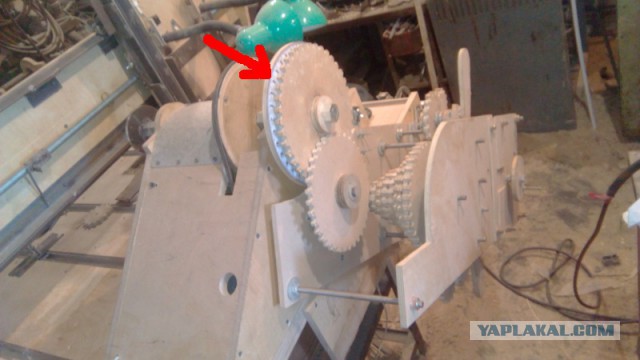

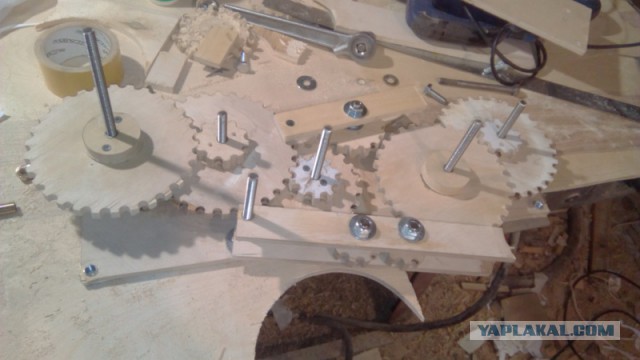

65. Обана! Передачи примерно от 1/10 до 1 /2-3 тыс, их там штук 40. Если честно не считал, впоследствии надо будет таблицу передач замутить.

Это сообщение отредактировал dinulya - 26.10.2018 - 09:20

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:20
5
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
66. Циркуль для фрезера замутил. В следующем посте покажу что я им делал.

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:21
5
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
67. И делительный градусник наклеил.

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:21
2
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
68. Черновая обработка заготовки

[^]
dinulya
26.10.2018 - 09:22
2
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

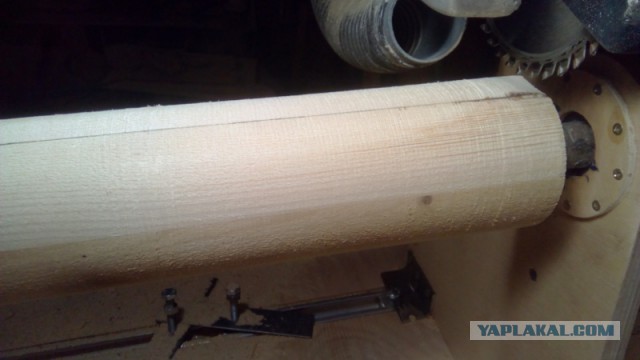

69. Качество поверхности после обдирки

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:22
2
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
70. Демонстрация работы КПП

[^]
dinulya
26.10.2018 - 09:23
3
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
71. Результат

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:23
3
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

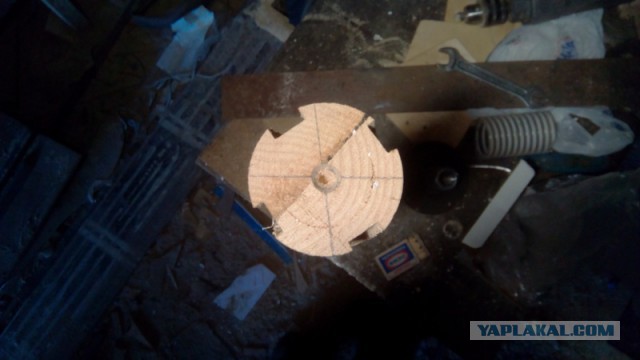

72. Те-же яйцы, тока в профиль

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:23
2
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311
73. Продолжаем добавлять всякие вкусняшшки.

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
dinulya
26.10.2018 - 09:24
1
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

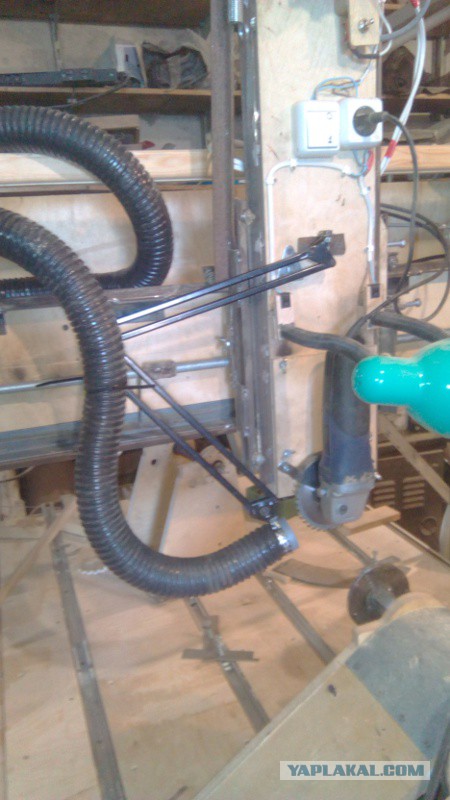

74. Обработка пильным диском

[^]
dinulya
26.10.2018 - 09:24
2
Статус: Offline


Ярила

Регистрация: 23.12.09
Сообщений: 1311

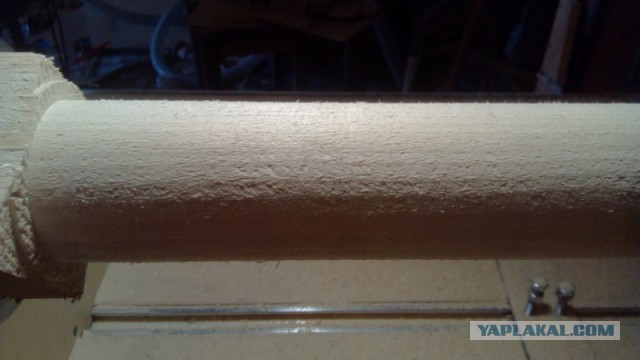

75. Качество без всякого наждака, сразу из под пилы

Сон разума рождает чудовищ (Ф. Гойя прав!)

[^]
