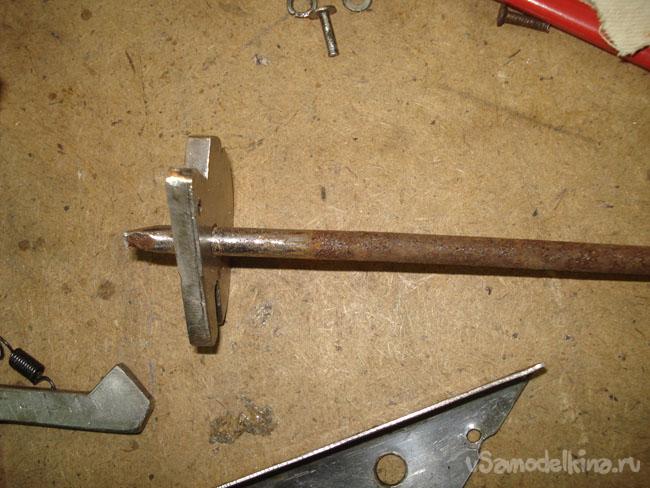

Из гвоздя двухсотки, диаметром 6 мм, сделаем ось для "ореха".

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:52
1
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

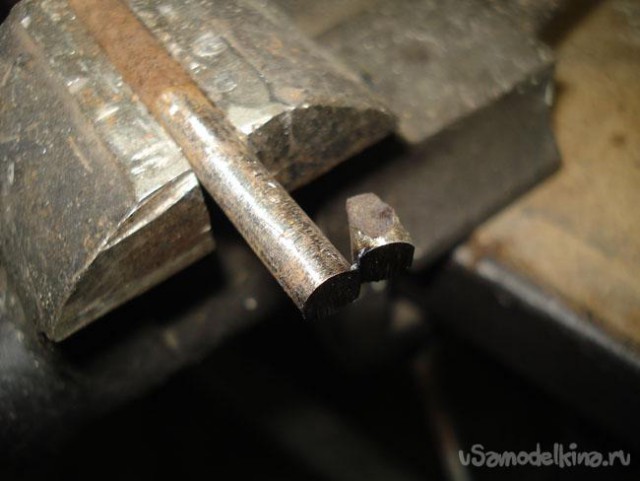

Отпиливаем острый конец гвоздя.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:52
1
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

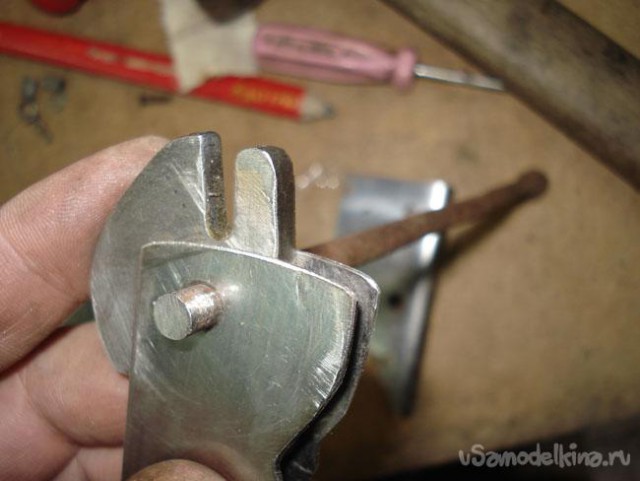

Замеряем длину будущей оси, отпиливаем.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:53
3
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769
..

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:53
3
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

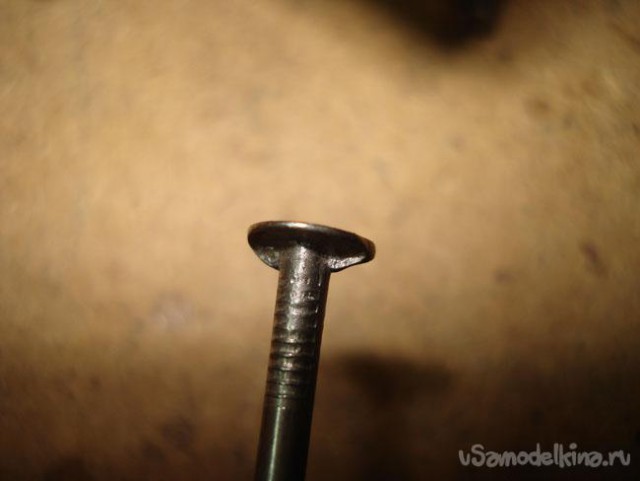

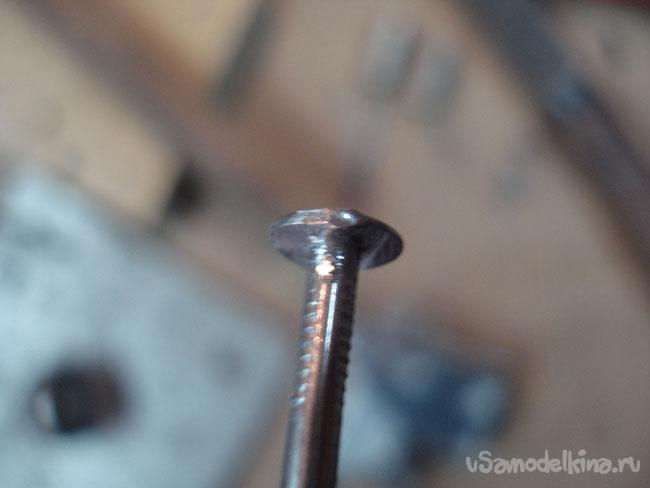

Из тонких гвоздей для рубероида, сделаем остальные оси-заклепки. Болгаркой удалим отливы на шляпках гвоздей.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:53
2
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769
Теперь они хорошо прилягут к корпусу..

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:53
1
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

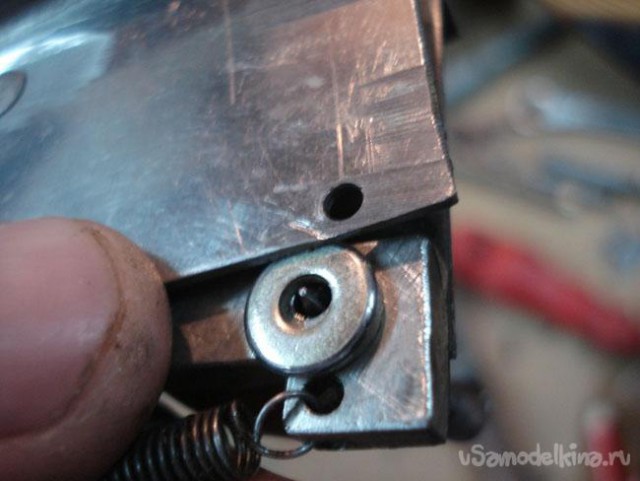

Установим шептало на оси в корпус, используем промежуточные шайбы.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:53
2
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769
..

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:53
2
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769
Отпиливаем лишнюю длину гвоздя, оставив по 1 мм. в двух сторон для за вальцовки.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:53
3
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769
Используя наковальню, вальцуем молотком конец оси.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:54
2
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769
Сверлим отверстие под ось с распоркой, для крепления пружины шептало.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:54
2
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769
От подходящей трубочки отпилим распорную втулку на эту ось.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:54
2
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769
Сдвигаем в сторону одну сторону корпуса.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:54
3
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

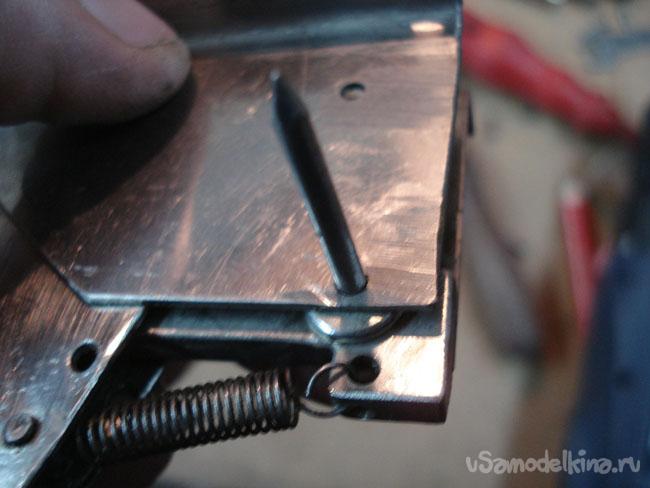

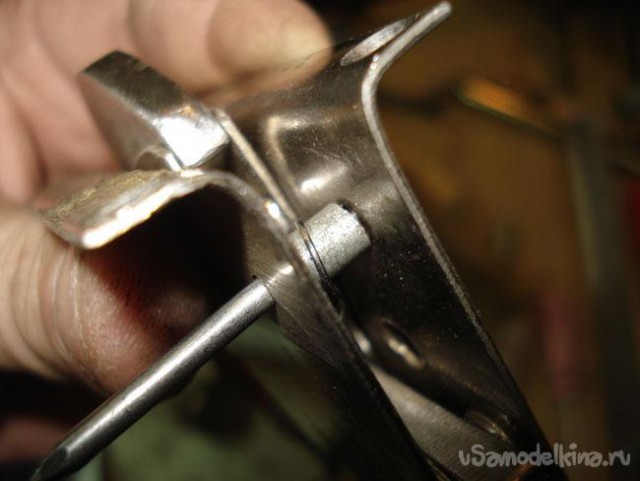

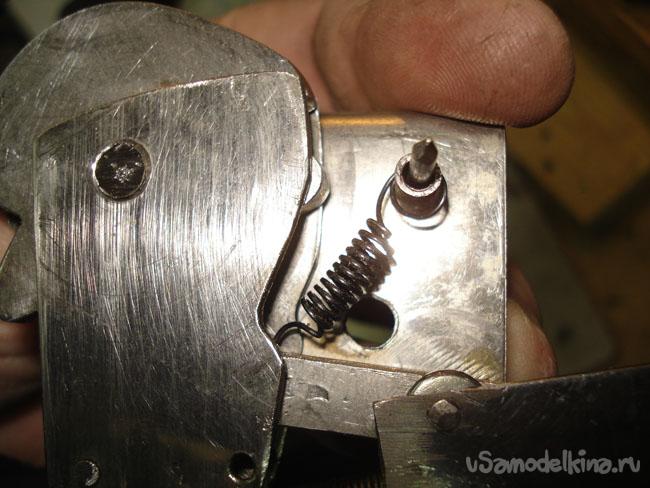

Устанавливаем ось, втулку и зацепляем пружину.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:54
3
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

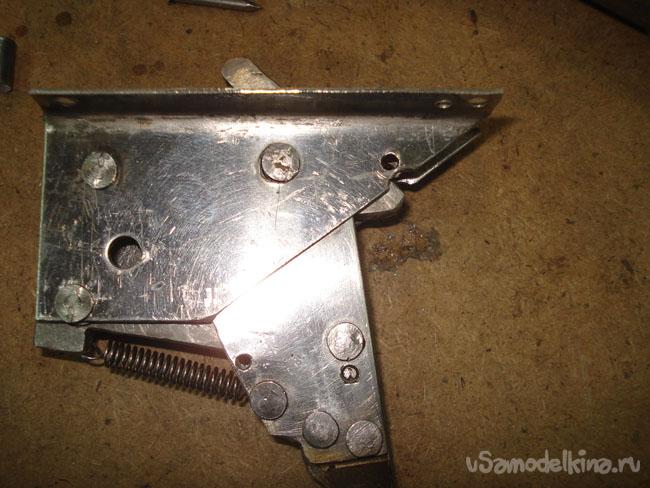

Собираем половинки корпуса вместе.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:54
3
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

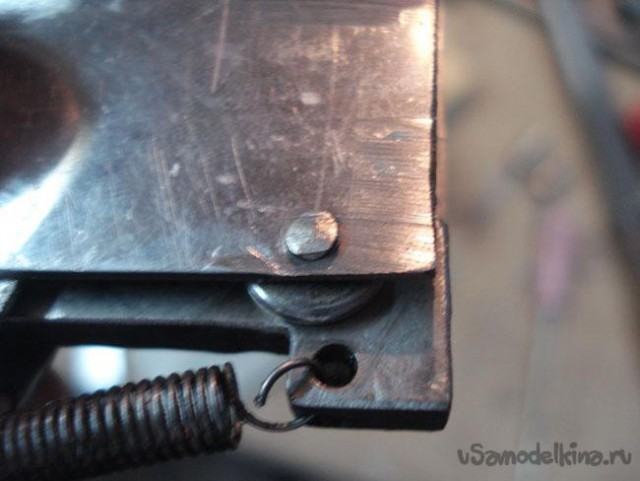

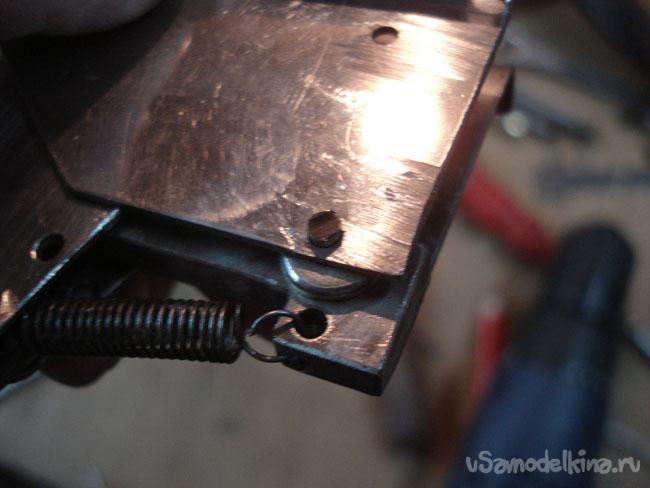

Отпиливаем лишнюю длину, оставляем выступ 1 мм. под молоток.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:54
2
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

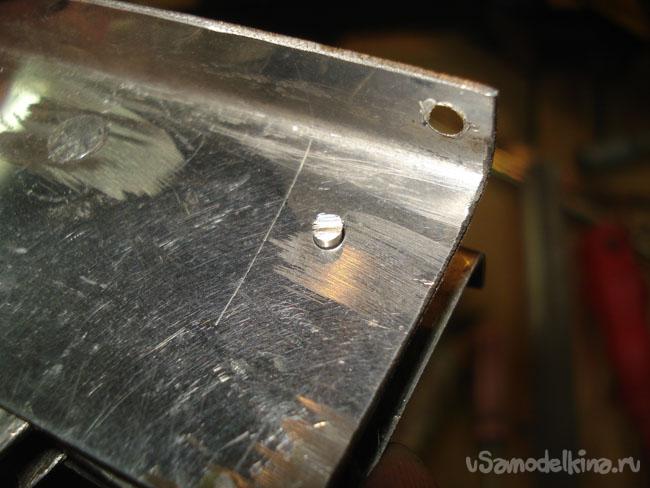

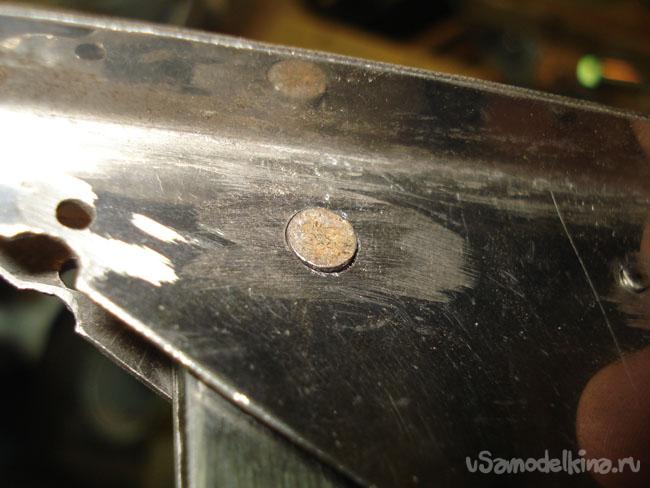

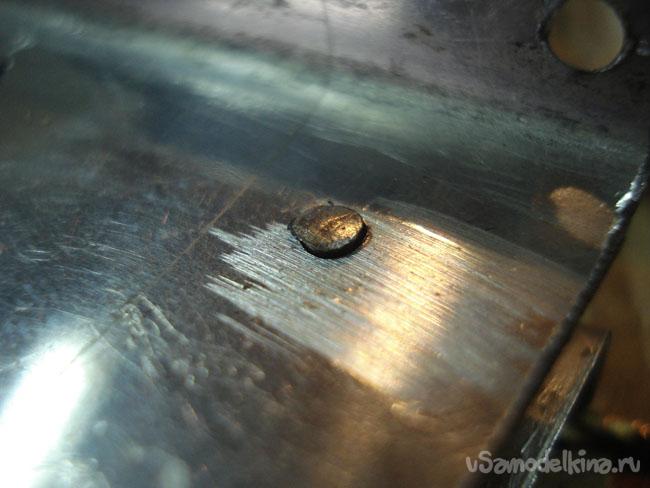

Вальцуем.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:55
3
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769
Теперь можно поставить самую большую ось-заклепку замка. Совмещаем отверстия.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:55
2
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

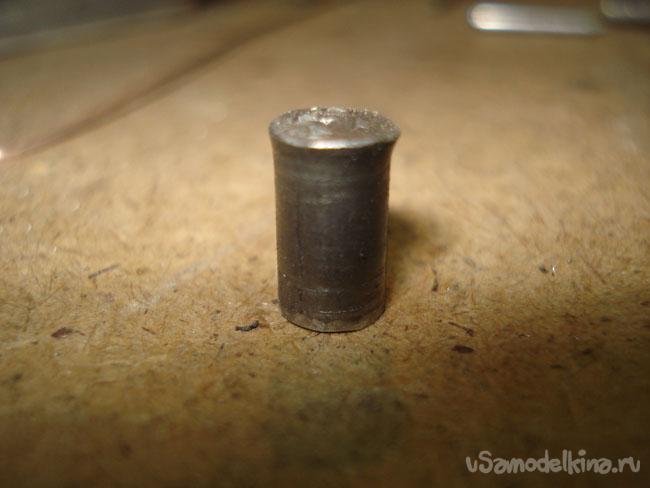

Возьмем ранее замеренную и отпиленную ось Д=6 мм., сразу немного пристучим молотком с одной стороны.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:55
2
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

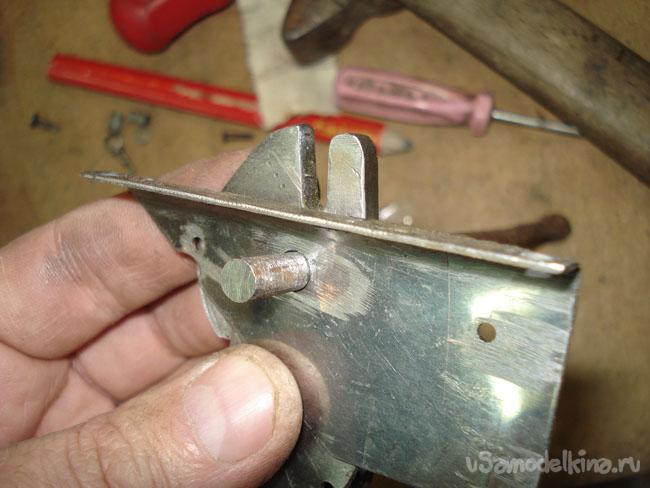

Устанавливаем на место.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:55
4
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

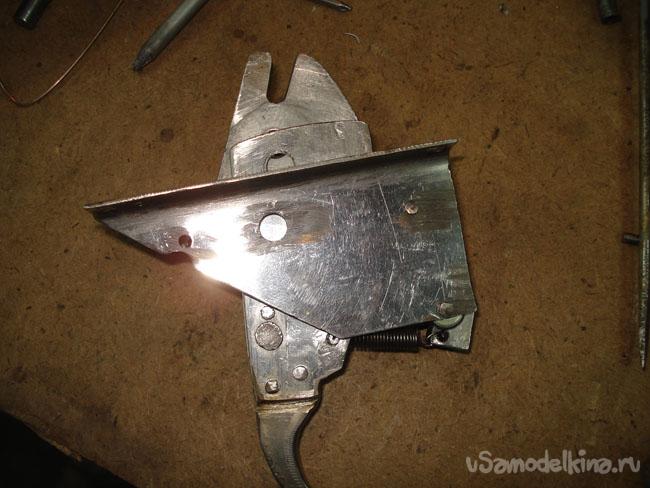

И тоже завальцуем, главное не перестараться, чтобы не зажало подвижный механизм внутри.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:55
1
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

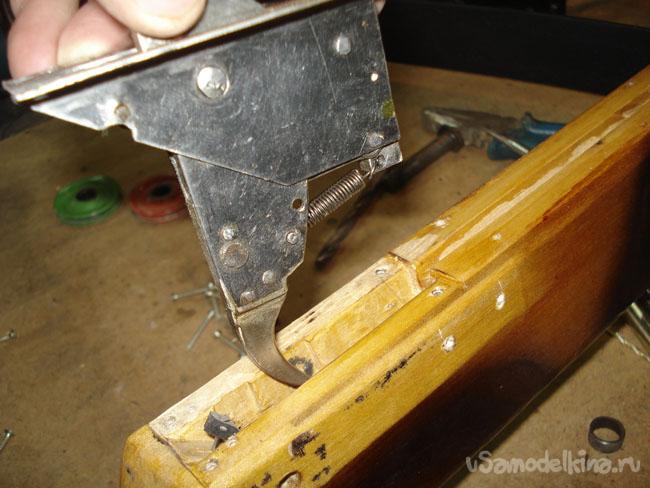

Пункт 3. Установка механизма замка в ложе.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:55
1
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769
..

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:55
2
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

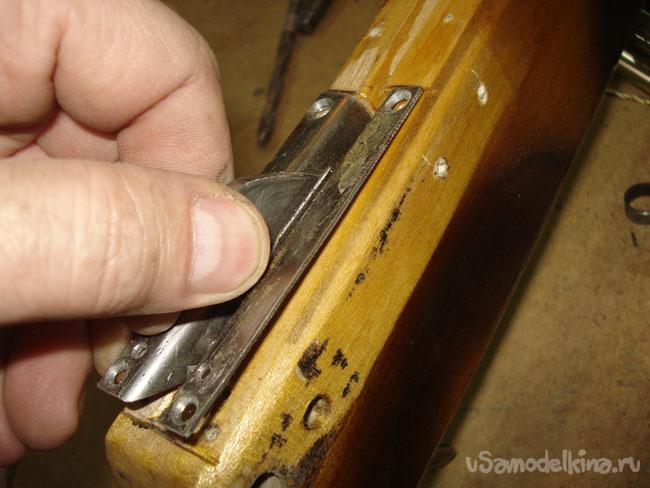

Если что то мешает хорошо сесть на место замок, дорабатываем стамеской или ножом. После установки проверяем как ходит спусковой крючок.

Арбалет из рессоры автомобиля Москвич

[^]
nikom1
7.04.2015 - 13:56
4
Статус: Offline


Лесной болван

Регистрация: 13.09.13
Сообщений: 11769

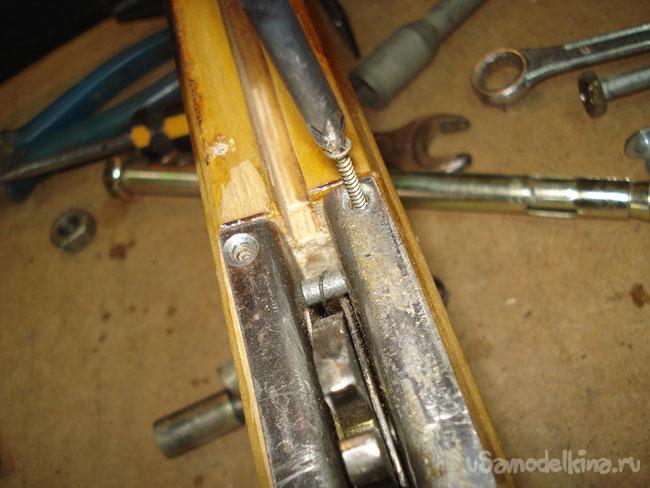

Если все нормально, можно просверлить отверстия под крепежные саморезы и закрутить их на место.

Арбалет из рессоры автомобиля Москвич

[^]
