Как я монитор сам починил, не так все и сложно

Добрый день всем. Сегодня я хочу рассказать о том как я сам починил свой монитор. С недавних пор обнаружилась такая проблема, при запуске компа, на мониторе начинала мигать кнопка запуска, а сам экран оставался темным. Будет 17 фоток, по окончанию скажу. Просьба не ломать.
Запускался сначала минуты через 2-3, еще через несколько дней уже минут так через 10-15. Мне эта тенденция перестала нравится вовсе и я полез погуглить, что меня ждет. Оказалось что на устройстве этой серии а у меня кстати Samsung SyncМaster 932 BF, такое не редкость и заканчивается обычно полным отказом в работе что меня не очень радовало.
Прозвонив по нескольким сервисным центрам, меня оповестили, что примерно ремонт мне обойдется в 350 гривен. Денег стало жаль и я решил сам для начала все исправить, а уже потом, если не выйдет ничего, то и к ним обратится.
Первая проблема с какой я столкнулся, так это отсутствие какого либо видимого крепежа. В моем понимании, если нужно что то открыть из техники, то нужно сначала что ни будь выкрутить. Выкручивать просто нечего. Повращав больного и так и сяк увидел в низу корпуса две небольшие прорези.
Попытался сковырнуть начав с этого места и с диким хрустом все пошло. Использовал старый столовый нож, он как нельзя кстати подходил для этого, плоский и тонкий, а также вовсе не острый.

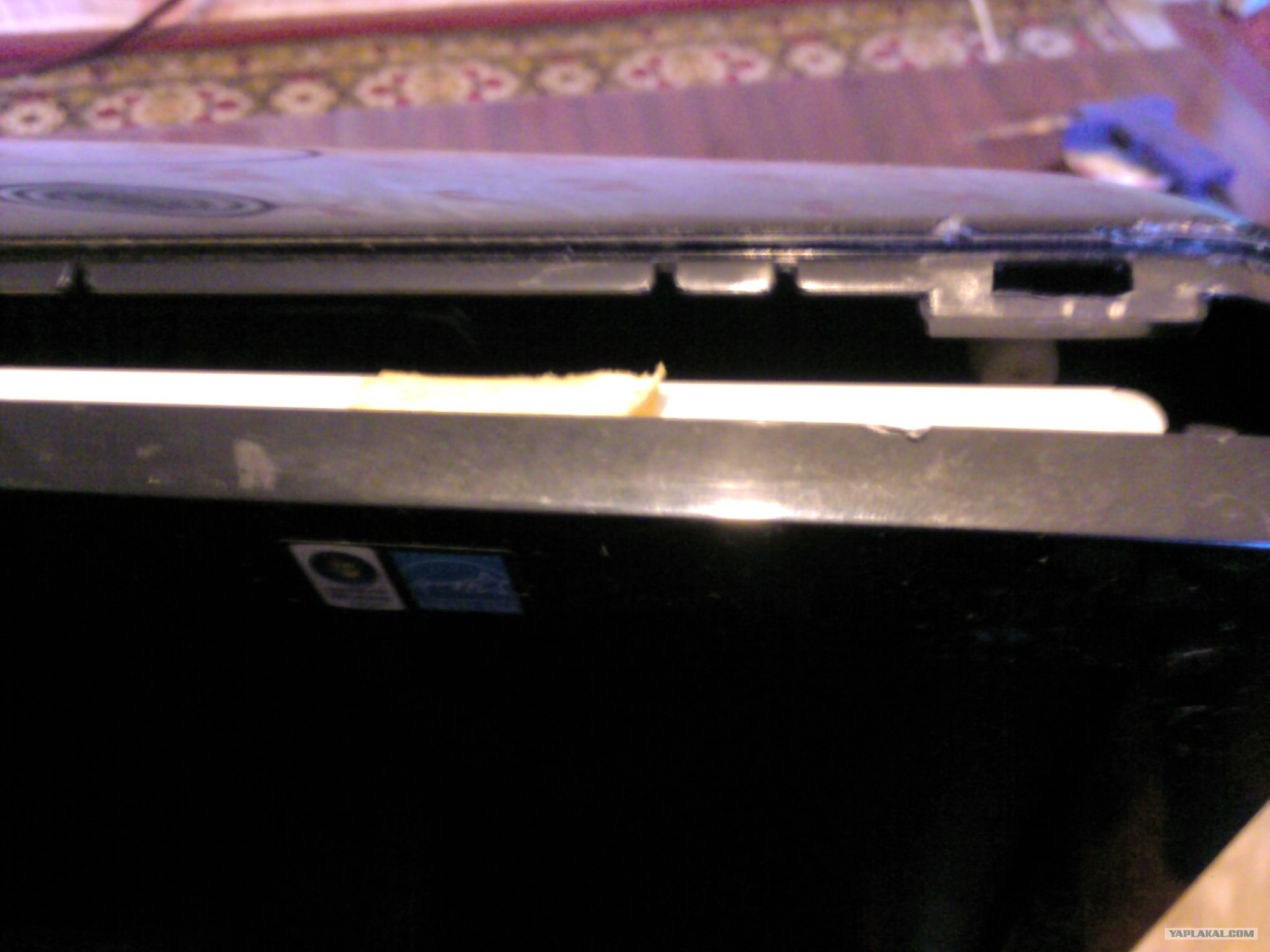

сами замки

Пройдя по периметру задняя крышка поддалась . Как оказалась это было самое сложное из всего ремонта.

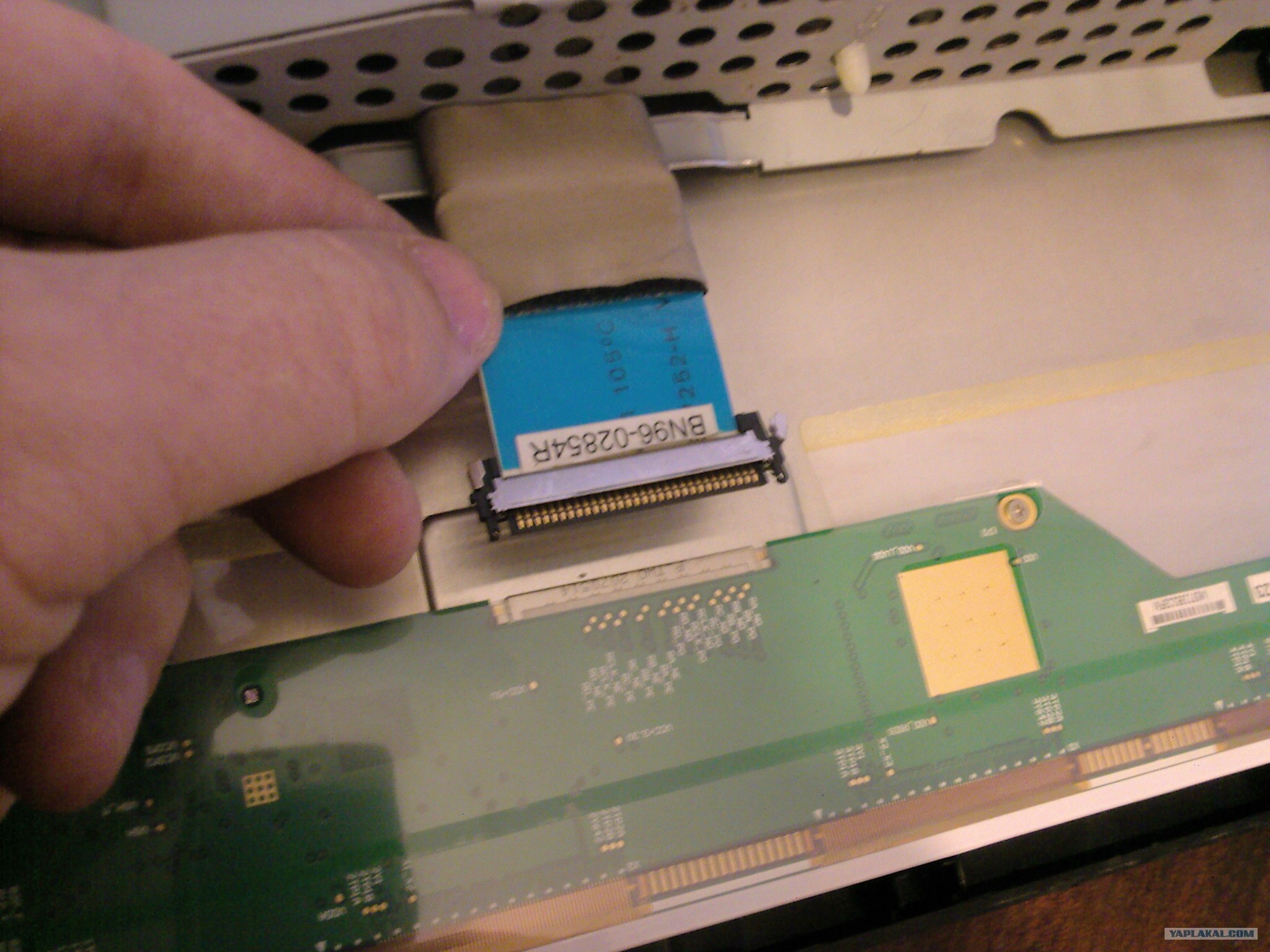

После нужно было отсоединить несколько контактов. Начал со шлейфа, тут нужно быть предельно осторожным что бы не повредить контакты. Для этого нужно немного подковырнуть верхнюю металлическую пластинку, после чего шлейф легко извлекается.

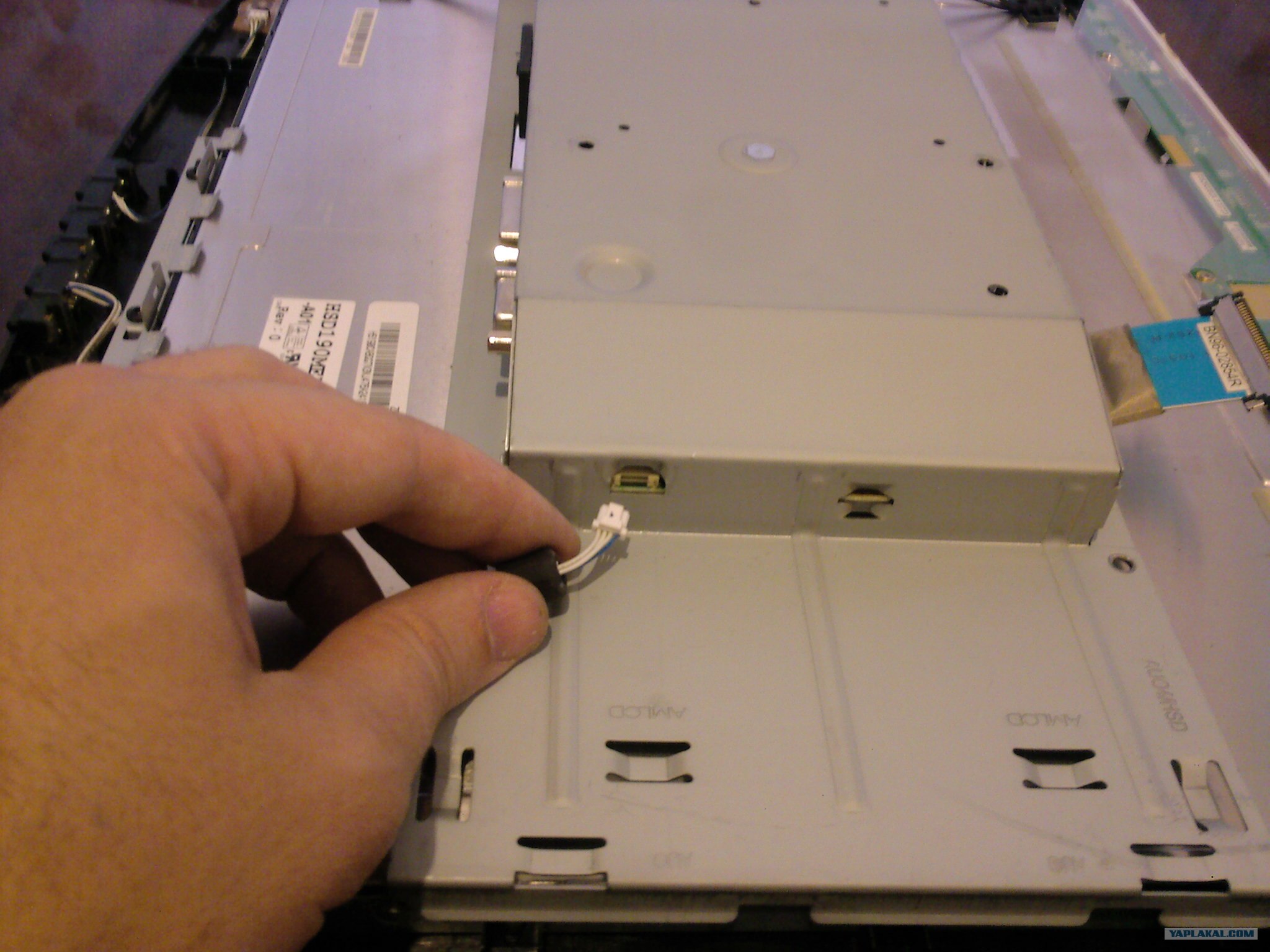

Еще 4-е разъема с одной стороны

Это сообщение отредактировал sanart - 11.09.2012 - 13:24

И еще один с противоположной

Снимаем металлический кожух, все доступ к платам есть.

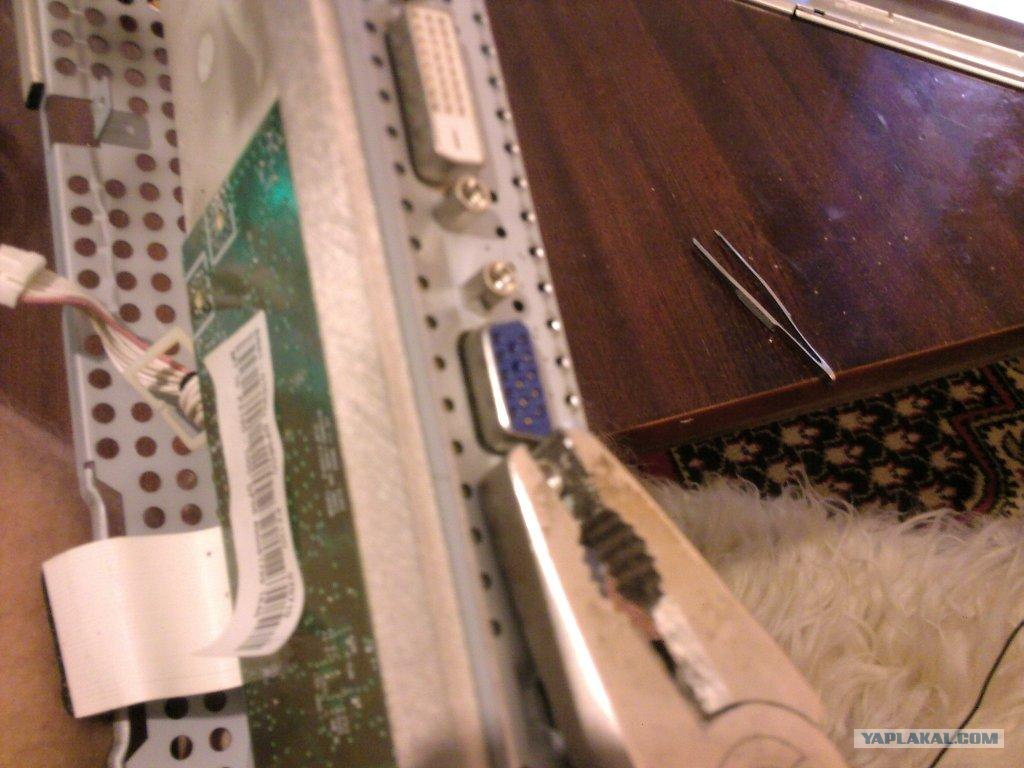

Откручиваем несколько крепежных саморезов, на самих платах. Так же не забываем открутить крепеж выхода на видеокарту. После чего платы можно извлечь и внимательно осмотреть

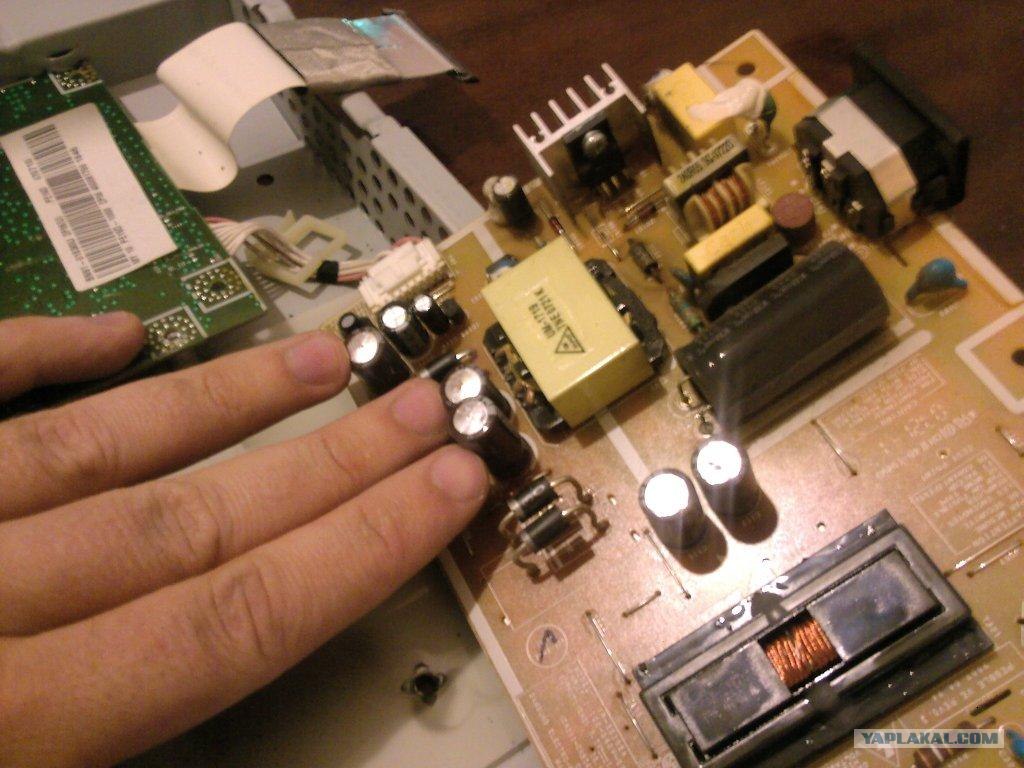

Итак, кинув взгляд на плату сразу вижу виновников торжества. Вот они, вздувшиеся конденсаторы.

3 штуки, остальные в порядке, по крайней мере визуально. Это мне потом продавец на рынке подсказал что нужно было все выпаять и заменить так надежнее было бы. Но это я уже на перед забегаю

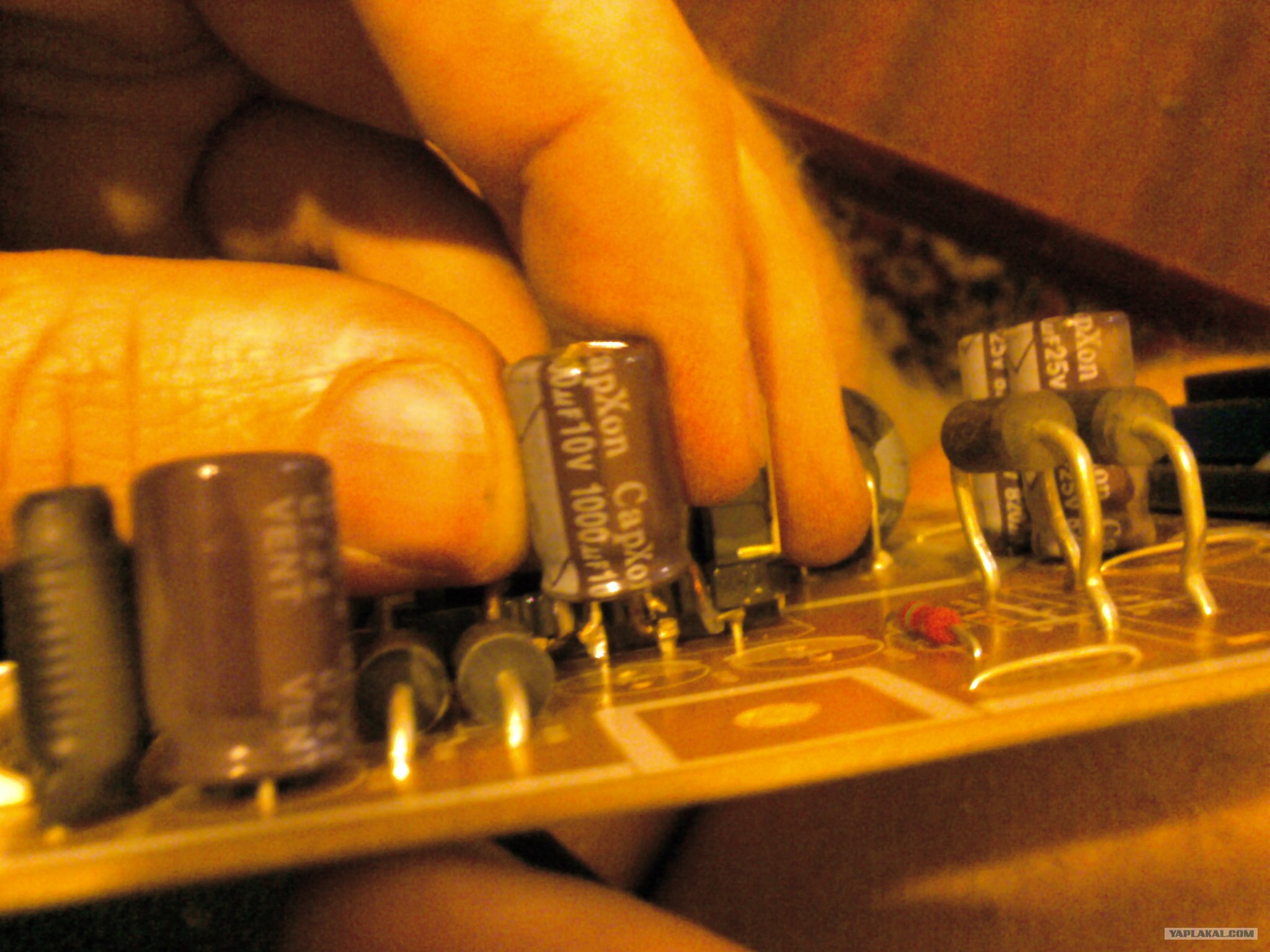

Еще один ракурс красавчиков. Кстати на фотке слева внизу видно как на одном из кондеров зачем то налит термоклей. Может случайно при сборке?

Ладно с этой платой все понятно. Внимательно осматриваем вторую плату. Так в порядке вроде, что я еще без приборов сказать могу.

Выпаиваю старые вздувшиеся конденсаторы, при этом фиксирую их номиналы и отмечаю какой от куда был взят.

следующий

Поехал на рынок за новыми, при этом мне посоветовали как я уже и говорил поменять все коль уж докопался до них, но я не взял образцов, потому решил понадеяться что все будет хорошо.

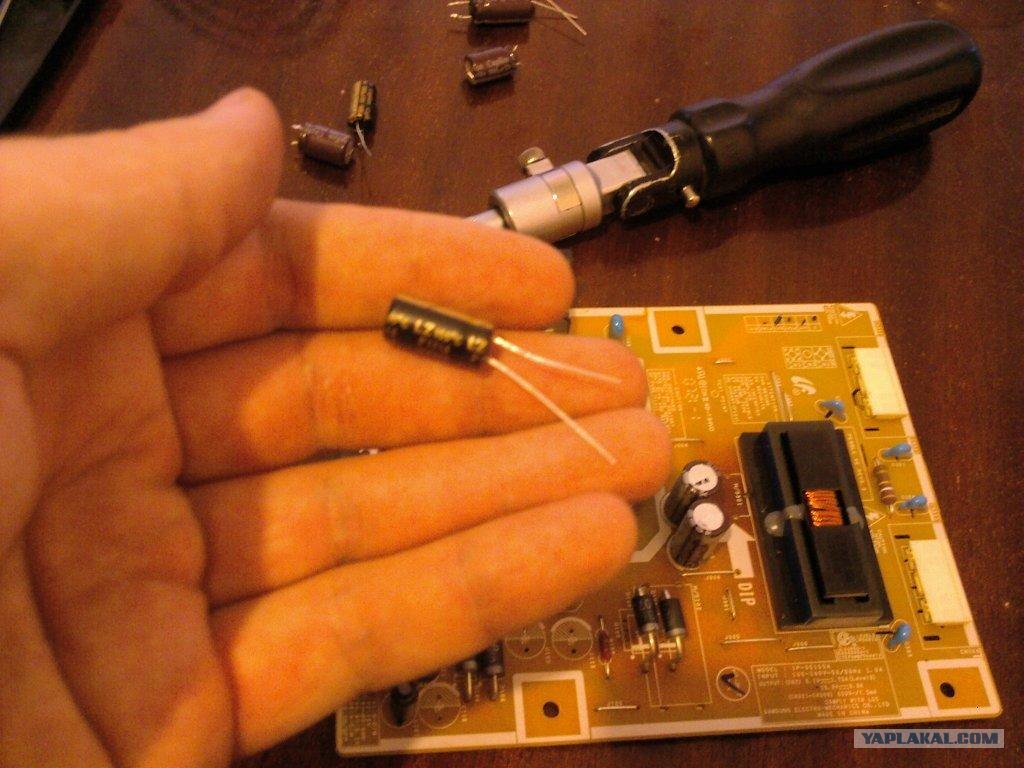

У новых оказались очень длинные ножки

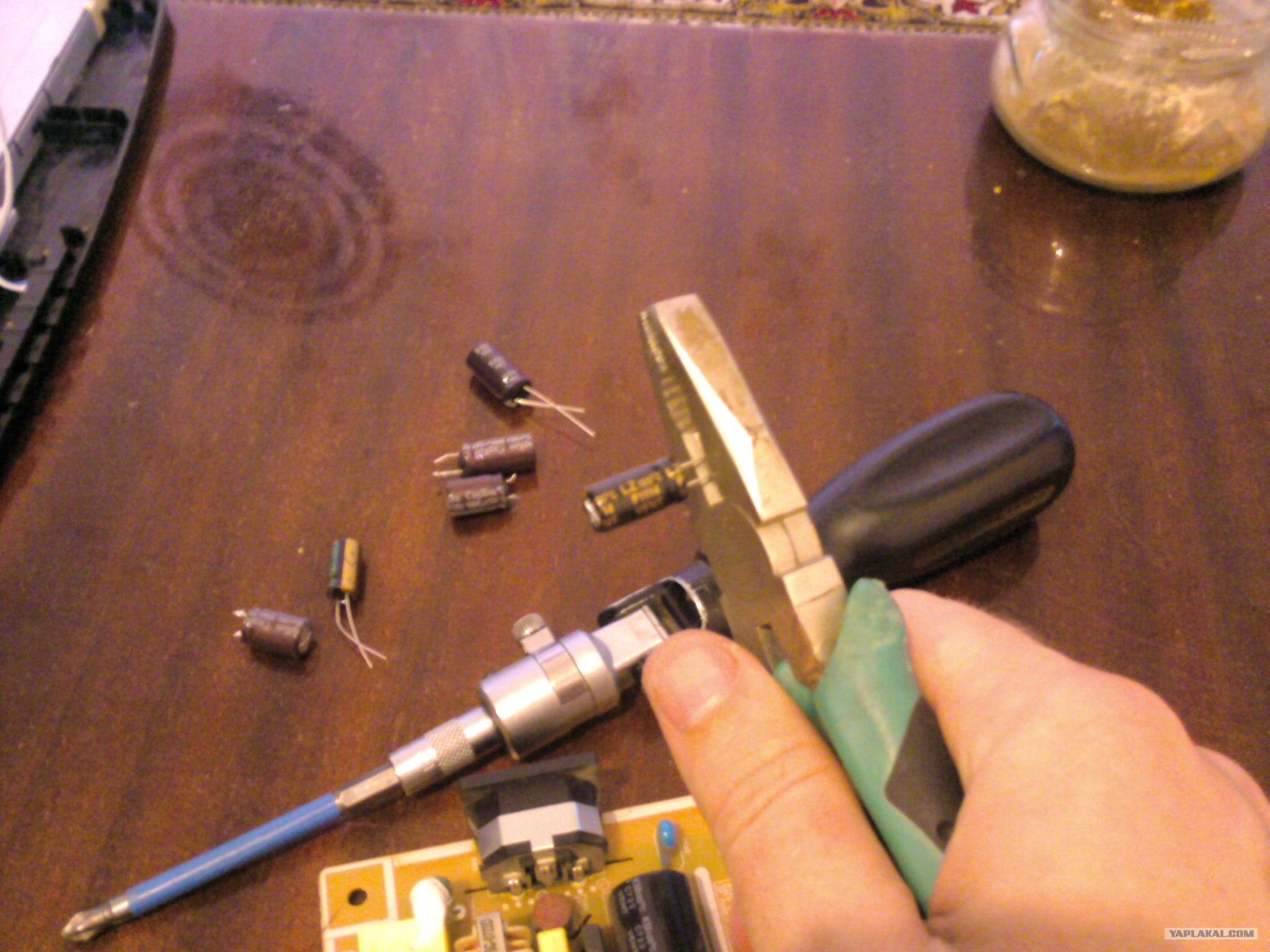

не беда, лишнее откусим.

Перед пайкой нужно обязательно залудить ножки что бы хорошо припаялось, главное делать все быстро, не перегревая.

Припаиваем новые детали на свои места не забываем соблюдать полярность и собираем в обратном порядке. Я кстати деталь одну забыл, на первой фотке видна, на столе лежит пластина стальная, это я уже второй раз вскрывал когда фотографировал.
Подключаем, запускаем, вуаля все работает.


Добавлено в 13:03
Вывод: если бы не наша жадность у всех было бы больше работы. Давайте посчитаем, деталей 3 шт. на 6 гривен ровно, проезд на маршрутке в обе стороны 4 гривны. Итого 10грн. Плюс как бонус приятная прогулка по свежему воздуху налегке. Скажите, ну за что 350 гривен, за 20 минут работы, и это у меня, человека, который впервые монитор чинит? Ну ладно за такую работу ну 50, ну 100 гривен. Я бы отдал в ремонт сразу.
У меня все. Надеюсь, этот пост будет полезен всем, кто столкнулся с подобной проблемой.
p.s. За качество фоток не ругайтесь, снимки делал на канифоль. Вот теперь точно все!

Это сообщение отредактировал sanart - 11.09.2012 - 13:05

Просто респект за прямые руки

С 2006 года трудится Samsung SyncМaster 940n, пару лет назад была такая же беда, было исправлено заменой 2 конденсаторов, служит и по сей день

Это сообщение отредактировал Herald - 11.09.2012 - 13:07

ТС - ты молодец, конечно, но поищи в интернетах по своей модельке эту неисправность. Там еще стабилитрона 2 в плату интегрировать желательно.

(Когда-то тоже ковырял сей девайс клиенту)

Это сообщение отредактировал alexdrakea - 11.09.2012 - 13:06

вот это да! я быстрее перепаяю кондёры чем ты этот псто состряпал. может и мне тему создать?

sanart

Аренда помещения, зарплата директора-бухгалтера и т.п. непроизводственного персонала, оплата энергоносителей, налоги. Птичка по зернышку клюет, а весь двор обосран.

Я так понял, ты первый раз в руках паяльник держал? Если да, то молодца!

Если неповезет то кондеры это только следствие неправильной работы цепи питания и всё вернется, но это редкость))
А так молодца

блин, я бы так не смог( зелень за прямые руки)

за прямые руки-озеленил. +5 Молодец. за ремонт электроники-плачу всегда , бо не дано!
но за замену смесителя-150 грн, розетки-60-70 грн -хрен Вам, сам справлюсь.

ТС, ты конечно молодец, сам разобрался, но на будущее прими на вооружение: ножки у кондеров можно откусить уже потом, когда впаяешь в плату. Тогда точно под корешок получиться))

Молодец, прямым рукам зеленый свет...
