Вижу резьбу на трубе. Значит труба буровая. Следовательно регулируется ГОСТ 32696-2014 Трубы стальные бурильные для нефтяной и газовой промышленности. Говоришь 12 см? Открываем Сортамент, смотрим, видим: наружный диаметр 114,3 мм, толщина стенки 6,88

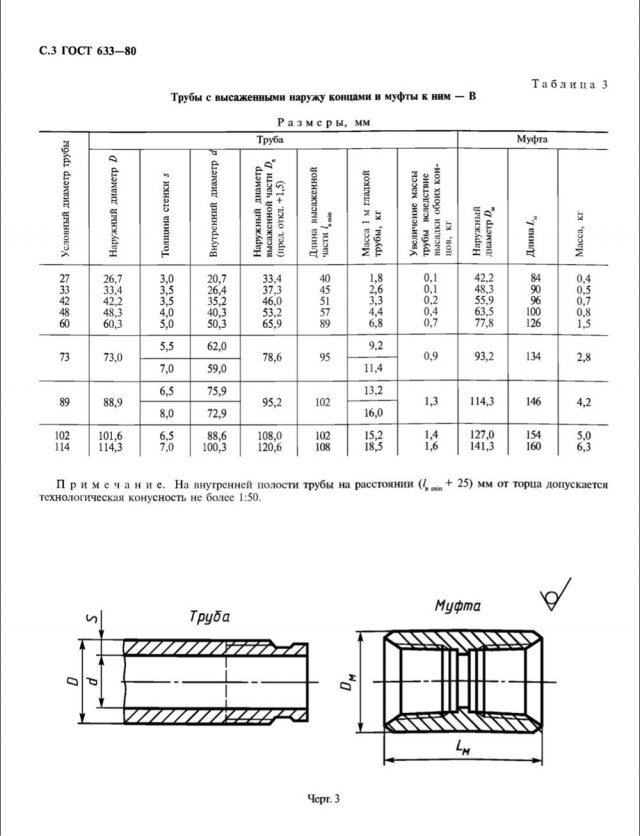

1. Резьба также на насосно-компрессорной трубе (НКТ) и на обсадной имеется. На фото Кусок НКТ скорее всего - 114х7. У нее наружный диаметр по ГОСТ 633-80: 120,6 мм. Но это только в случае если труба с НКВ с высаженными концами.
Размещено через приложение ЯПлакалъ
1. Резьба также на насосно-компрессорной трубе (НКТ) и на обсадной имеется. На фото Кусок НКТ скорее всего - 114х7. У нее наружный диаметр по ГОСТ 633-80: 120,6 мм. Но это только в случае если труба с НКВ с высаженными концами.
Встала задача: измерить трубу диаметром примерно 12см, с максимальной погрешностью в миллиметр (а лучше в 0,5мм), вылет усов имеющегося штангенциркуля - 4см, т.е. не достает до середины.. Труба крайне не обычная - в интернете размеров нет, а точность необходима, ибо потом из металла вытачивать.. Торцы погнуты - мерять бесполезно.. Всю голову сломал как же её измерить посередине (где она относительно ровная), чую есть лайфхак, но ничего в голову не приходит. Самое очевидное - купить большой дорогой штангенциркуль с вылетом усов сантиметров на 10, но это же не наш метод )) Пытался нарастить усы штангенциркуля разными способами, сильно целясь глазомером - херня ) Пытался большой струбциной обжать и измерить - тоже гуляют зажимы, разбежка на 2-3мм обеспечена.. Ну должен же быть способ ))
Из длины окружности диаметр получить сможешь? Если нет возможности обернуть полностью - из полуокружности.
Встала задача: измерить трубу диаметром примерно 12см, с максимальной погрешностью в миллиметр (а лучше в 0,5мм), вылет усов имеющегося штангенциркуля - 4см, т.е. не достает до середины.. Труба крайне не обычная - в интернете размеров нет
Вижу резьбу на трубе. Значит труба буровая. Следовательно регулируется ГОСТ 32696-2014 Трубы стальные бурильные для нефтяной и газовой промышленности. Говоришь 12 см? Открываем Сортамент, смотрим, видим: наружный диаметр 114,3 мм, толщина стенки 6,88
Физику, математику и инженеру дали задание найти объём красного мячика. Физик погрузил мяч в стакан с водой и измерил объём вытесненной жидкости. Математик измерил диаметр мяча и рассчитал тройной интеграл. Инженер достал из стола свою "Таблицу объёмов красных резиновых мячиков" и нашёл нужное значение.
Если лень считать через длину окружности, Два ровных не деформируемых бруска, и 2 штангеля, прикладываешь бруски с 2х сторон и замеряешь между ними расстояние с двух сторон, одинаковое расстояние между брусками и будет тавим диметром.
Встала задача: измерить трубу диаметром примерно 12см, с максимальной погрешностью в миллиметр (а лучше в 0,5мм), вылет усов имеющегося штангенциркуля - 4см, т.е. не достает до середины.. Труба крайне не обычная - в интернете размеров нет
Вижу резьбу на трубе. Значит труба буровая. Следовательно регулируется ГОСТ 32696-2014 Трубы стальные бурильные для нефтяной и газовой промышленности. Говоришь 12 см? Открываем Сортамент, смотрим, видим: наружный диаметр 114,3 мм, толщина стенки 6,88
Физику, математику и инженеру дали задание найти объём красного мячика. Физик погрузил мяч в стакан с водой и измерил объём вытесненной жидкости. Математик измерил диаметр мяча и рассчитал тройной интеграл. Инженер достал из стола свою "Таблицу объёмов красных резиновых мячиков" и нашёл нужное значение.
Этапять!
Могу привести штуки три инженерных решения такой задачи. В том числе с вытеснением жидкости, например раствора строительного гипса в опоке.
