Точилка Скомороха - или как я точил нож в бритву!

будет в отдельном видео - и размеры, и нюансы по изготовлению!
уже в процессе! )

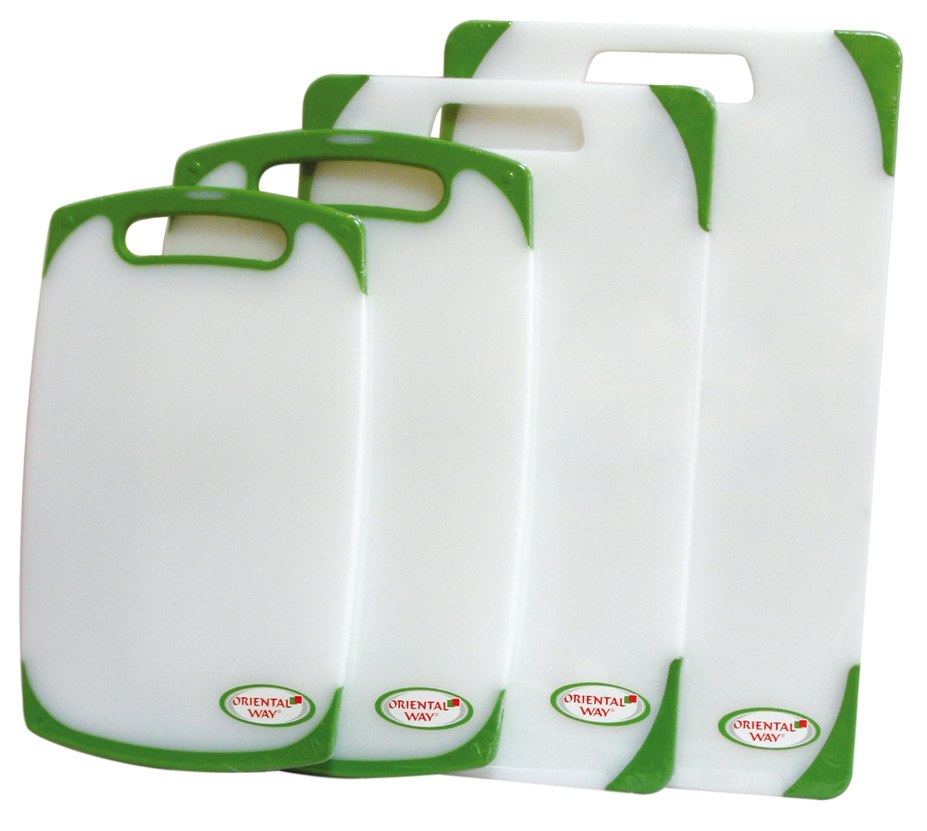

Кроме того, из фторопласта часто изготавливают разделочные доски. Ищи доску с кипельно-белой скользкой на ощупь поверхностью.

недостатки вашего станка:
- нет возможности плавно изменять угол, а для полировки - надо.
- будет шуметь т.к. направляющая трется по железу и гремит нещадно. лучше пластик.
- ручка загнутая вверх - зло! Она провоцирует придавить абразив! А точить нужно практически без нажима.
- слишком маленький угол - длинные ножи уже точить не удобно, будет заедать направляющая - либо отверстия делать не круглыми а щелевыми, либо понизить диаметр направляющей трубки.
- квадратный бланк - нужно еще найти + сделать в нем отверстие по всей длине. Но это решаемо, хоть и не бюджетно. А в работе недостатки явные - при заточке нужно смачивать наждачную бумагу водой - и металлическая стружка будет пачкать соседние полоски абразива - с более мелким зерном, что не есть гуд.
это навскидку ;)

Это сообщение отредактировал sk73 - 18.08.2016 - 11:27

Есть из палок ещё проще, но - зачем?

Это сообщение отредактировал ТэКа - 18.08.2016 - 11:22

ТС перевели в фото, у меня на работе Ютуб залочен, а весчь как видно дюже полезная

А если взять в качестве основания простую ДСП и вкрутить в неё шпильку(на которой, при помощи гайки, можно будет регулировать угол). В качестве ушка(крепится к шпильке) для направляющей (на которой будут сидеть бланки с наждачкой) использовать крепёж для троса. Получится более компактная приблуда.
- просто плоское основание (ДСП)
- шпилька для регулировки угла(при помощи самоконтрящихся гаек)
- направляющая с зажимами для абразивной части
- зажим для троса U-образный или что-то подобное
- крепление для ножа (можно магнитами или металлическая планка, крепящаяся при помощи шпилек)

Выкладываем конструкцию на край стола и вперёд! Перевозить легко - шпильку выкрутил и поехал. Плавная регулировка есть, за счёт резьбы по всей длине шпильки. Часть шпильки можно использовать для крепления клинка.
Как-то так.

че прикольно

Спасибо.
Конструкция прекрасна своей простотой и доступностью всех элементов.

Блин, как оказывается просто и эффективно. Утащу в закладки. Я тоже делал, но у меня сложно.
точилка

Как и обещал - даю размеры моей точилки. Дальнейшее обсуждение и ролик тут:
http://www.yaplakal.com/forum3/topic1436892.html
Там-же можно оставлять если есть - вопросы. Постараюсь в следующем ролике ответить на все, он планируется - по основам заточки.

Это сообщение отредактировал sk73 - 22.08.2016 - 16:23

Закинул себе в закладки, жду с нетерпением модель с поворотным механизмом.
Автору респект! Подтвердил мои сомнения по поводу покупки одной из моделей от китайцев.

Раньше точил ножи, используя исключительно наждачную бумагу, результат удовлетворял, но угол заточки всё же мог гулять. В итоге решился собрать данный девайс.
Составные части:
Уголок оцинкованный ассиметричный – 2 шт
Шпилька М6 – 1метр
Гайки с пресс-шайбой – 2 шт
Держатель троса одновинтовой(взял какой был самый маленький) – 1 шт
Кольцо-винт М6 – 1шт
Гайки М6 – 4 шт
Гайка «барашек» - 1 шт
Шайба вн.диатметр - 6, наружный – 25
Винт (не помню размер) – 2 шт
Гайка (для винта «без размера) – 2 шт

Достоинства:
- стоит копейки
- компоненты в любой строительном магазине
- сборка «на коленке»
- плавная регулировка угла заточки

Недостатки:
- не очень удобное крепление бланков
- пришлось использовать магнит для крепления клинка (до этого использовал металлическую планку, но надоело закручивать крепёжный винт)

Рис.1

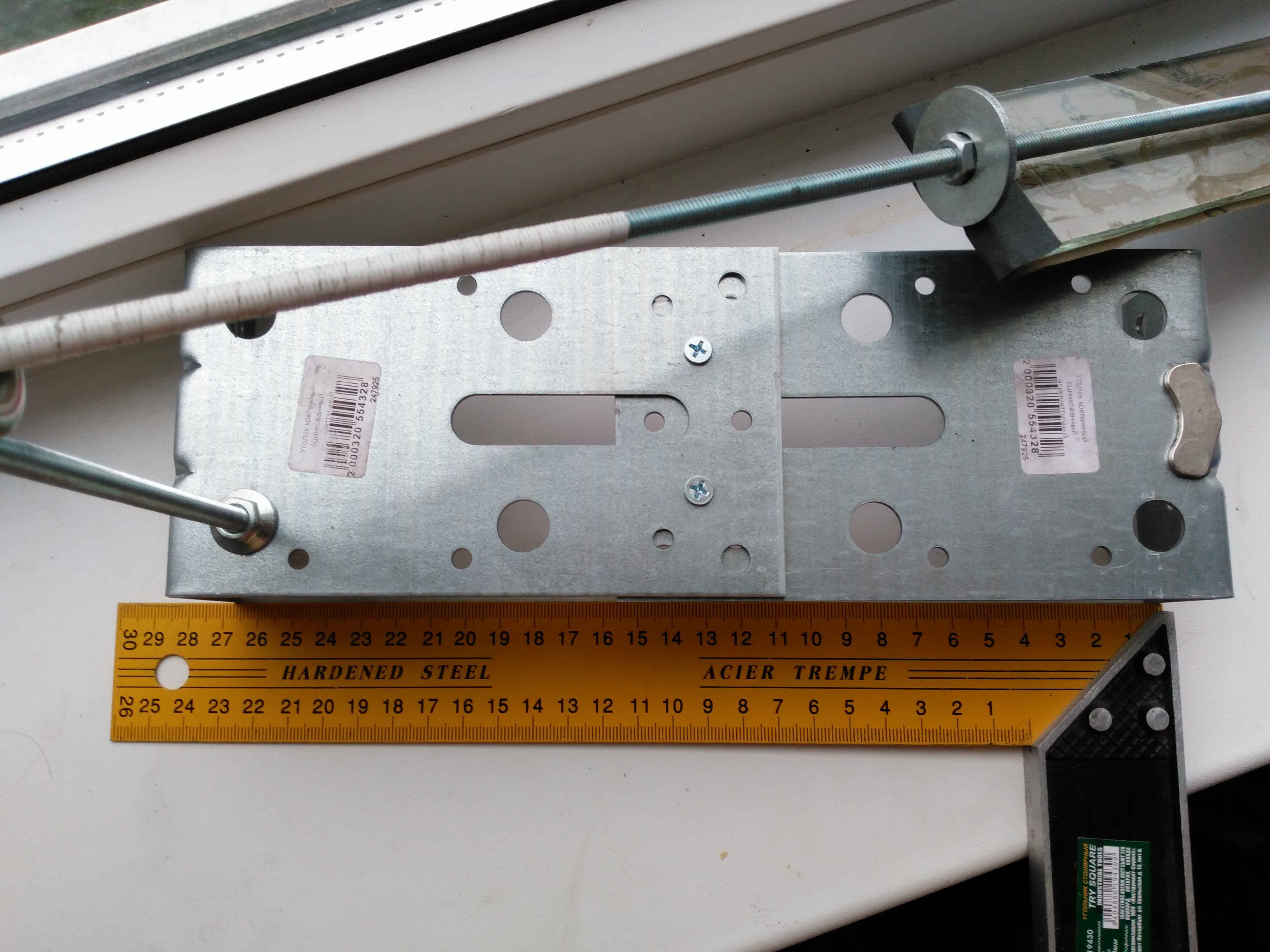

На рис.1 в центре используются два винта «не помню размер» . В правой части прикреплён магнит для удерживания клинка (использовал до этого металлическую планку, крепя её теми же винтами «не помню размер».

Левый нижний угол – шпилька, закреплённая двумя гайками с пресс-шайбой.

Рис.1

Рис.2
Конструкция собрана. В качестве направляющей для крепления бланков использована та же шпилька (была куплена одна штука метровой длины), которую распилил ножовкой на две части.
Бланк зажимается при помощи двух бутербродов. С одной стороны бутер состоит из гайки, шайбы и одного барашка, а второй бутер - двух гаек и одной шайбы.

Рис.3

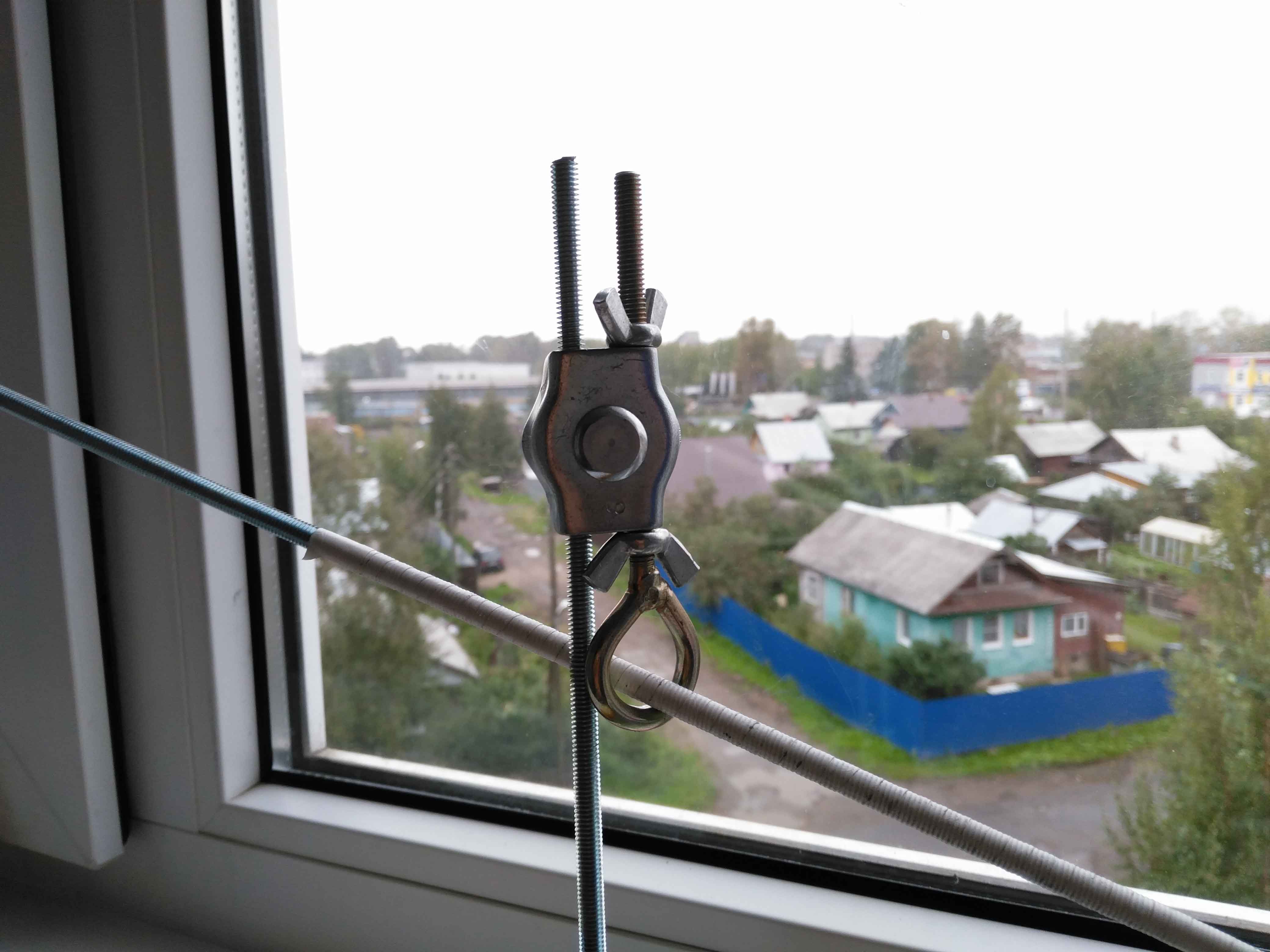

По центру рисунка расположено крепление для троса. Вертикальная шпилька уходит в основание «точилки». Во второй стороне крепления троса зафиксирован кольцо-винт. Важно соблюсти диаметр вертикальной шпильки и диаметр кольца-винт (дополнительно удобство в креплении).
Не смотрите на гайки-барашки – они не требуются (можете использовать одну гайку сверху, для крепления кольца-винт)

В целом конструкция аналогичная конструкции ТС, так что размещаю у него в теме. Надеюсь, он не будет против.
Добавлю, что пришлось обмотать изолентой (синяя засохла) кусок шпильки на которой крепятся бланки, чтобы было меньше шума при прохождении резьбы через болт-винт.

Регулировка угла происходит поворотом крепления троса – он отлично вращается по резьбе вертикальной шпильки. Т.е. угол регулируется плавно и жёстко.

Для заточки использовал наждачку: 240 - 600 - 1000 - 2500
После 600-й уже нет смысла для заточки бытовых ножей. После 1000-й уже начинает брить волосы, а после 2500 - опасно давать детям.

Автор видосик с размерами у себя на канале вывесил. Благодарочка за это. Вопрос возник: проволока, которая и бруски держит, и которая вставляется в деревянное основание какого диаметра? Понятно, что не принципиально, на глаз 4-5мм, но всё же)

А почему бы вместо стекла (АпАснА) не использовать школьную линейку, такую, знаете с ребром для хвата сверху)))))))
Да и дешевле, мне так кажется)))))))

Мил человек, так ты нам расскажи: пошинковал попугая или нет?))))

Годный пост. Добавлю в закладки.

фторопласт продается и в виде прокладок, брусков и стержнями разной толщины. Очень прочен на истирание и устойчив к агрессивным средам

Было бы не плохо. Спасибо за идею. Почему- то с заточкой ножей никак не разберусь: не режут, хоть тресни, хотя рукожоп еще тот. По ролику 2 вопроса: 1) под каким углом установлены направляющие (если это важно) и 2) не понятно шаманство с маркером, можно по- подробнее: как по ободранным рискам определить "попал в заводскую заточку" или "не попал"(хорошо бы с рисунком). Еще раз спасибо.
Ух, блин, не заметил, что это уже некропост )

Это сообщение отредактировал polneba - 13.10.2016 - 19:32
