SevaLamerson	29.08.2012 - 13:32 [ показать ] 0
Статус: Offline наивность идеалов(∞≈0) (c) хомяк Моррис Регистрация: 25.03.10 Сообщений: 2619	А на последней фоте на другом монике Assassin's Creed Эцио с другим чуваком на улице возле рояля стоит?
	[^]

TSX	29.08.2012 - 13:38 [ показать ] 0
Статус: Offline Весельчак Регистрация: 4.08.08 Сообщений: 116	Интересно, подойдет-ли для моника лента типа LUX "High class" 5050, 300 Led, IP65 вроде свет у нее (судя по фоткам) холоднее, чем у 3528, да и она сама с белым основанием. А то валяется у меня acer al2416w, там похоже помер инвертер (слева-направо яркость плавно уменьшается до нуля, не могли-же сразу все 3 лампы помереть)
	[^]

~~DanilaSib~~

29.08.2012 - 13:59

Статус: Offline

Ярила

Регистрация: 16.08.12
Сообщений: 1200

Цитата (TSX @ 29.08.2012 - 14:38)

Интересно, подойдет-ли для моника лента типа LUX "High class" 5050, 300 Led, IP65 вроде свет у нее (судя по фоткам) холоднее, чем у 3528, да и она сама с белым основанием.
А то валяется у меня acer al2416w, там похоже помер инвертер (слева-направо яркость плавно уменьшается до нуля, не могли-же сразу все 3 лампы помереть)

5050 лента по ширине в пенал подсветки не влезет. А если одна лампа села, менять лучше все четыре.

[^]

TSX	29.08.2012 - 14:05 [ показать ] 0
Статус: Offline Весельчак Регистрация: 4.08.08 Сообщений: 116	DanilaSib Там 3 U-образные лампы, и подсветка не с сверху-снизу, а сзади матрицы. Еще вот я думаю, а не будет в таком случае подсветка пятнами... Хотя вроде есть ленты с ~160-240 диодов на метр. Это сообщение отредактировал TSX - 29.08.2012 - 14:06
	[^]

~~DanilaSib~~

29.08.2012 - 14:08

Статус: Offline

Ярила

Регистрация: 16.08.12
Сообщений: 1200

Цитата (TSX @ 29.08.2012 - 15:05)

DanilaSib
Там 3 U-образные лампы, и подсветка не с сверху-снизу, а сзади матрицы.
Еще вот я думаю, а не будет в таком случае подсветка пятнами... Хотя вроде есть ленты с ~160-240 диодов на метр.

Много я мониторов сделал, но конструкции описаной вами еще не встречал. Ничем не подскажу.

[^]

oriolun	29.08.2012 - 15:33 [ показать ] 3
Статус: Offline Балагур Регистрация: 23.06.12 Сообщений: 936	По теме: когда служил на узле связи по срочке, притащила тетка с дальника моник 23'', мол, не работает и все тут. А мы всю электрику с электроникой по штабу хозяйствовали.. Открыл, мобилу, помнится, начитался умных статей, разобрал его аккуратно..и выяснилось, что просто отгорел контакт у лампы. Подпаял и все зарабатало, как часы )) Накормили за то вкусно потом. Все радость для солдата..
	[^]

usr80	29.08.2012 - 16:33 [ показать ] 3

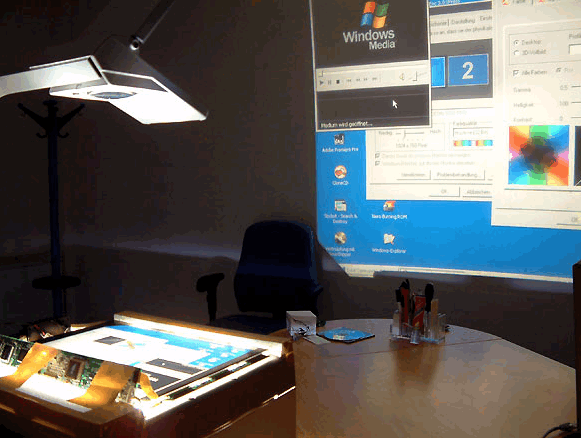

Статус: Online Ярила Регистрация: 27.07.12 Сообщений: 18302	Вот такое использование старого монитора с дохлой подсветкой поинтересней.
	[^]

Taicho	29.08.2012 - 17:01 [ показать ] 0
Статус: Offline Ярила Регистрация: 2.03.10 Сообщений: 2218	Колхоз. Яркость не регулируется Вот если бы через ШИМ запитали - другое дело
	[^]

~~DanilaSib~~	29.08.2012 - 17:06 [ показать ] 1
Статус: Offline Ярила Регистрация: 16.08.12 Сообщений: 1200	Ну зачем. Набор лампочек под столом разной мощности держать можно
	[^]

unclesem

29.08.2012 - 17:16

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (TSX @ 29.08.2012 - 14:05)

тут посмотри. мужик кажется 42" переделывал. там на этой или на следующей странице пишет какими лентами.

[^]

usr80	29.08.2012 - 17:30 [ показать ] 0
Статус: Online Ярила Регистрация: 27.07.12 Сообщений: 18302	А если вместо ленты применить светодиодные панели? Сейчас производят любые размеры и яркость можно вручную регулировать.
	[^]

unclesem

29.08.2012 - 17:48

Статус: Offline

Ярила

Регистрация: 28.07.10
Сообщений: 5520

Цитата (usr80 @ 29.08.2012 - 16:33)

Вот такое использование старого монитора с дохлой подсветкой поинтересней.

здоровенный этот проектор, блин.. а так-то да, идея отличная... особенно с учетом стоимости фирменных проекторов и себестоимости этого.

Добавлено в 17:49

Цитата (usr80 @ 29.08.2012 - 17:30)

А если вместо ленты применить светодиодные панели? Сейчас производят любые размеры и яркость можно вручную регулировать.

панель может по толщине не войти, да и стОит дороже. управление яркостью там все равно будет "внешнее" - ну так если сильно нужно можно и для лент диммер впереть, делов-то.

[^]

usr80	29.08.2012 - 18:05 [ показать ] 1
Статус: Online Ярила Регистрация: 27.07.12 Сообщений: 18302	Я проще поступил с подсветкой,в магазинах продают резиновые клавиатуры с разноцветной подсветкой,в том числе и с белой подсветкой.Брака очень много. Я просто лезвием аккуратно вынул пленку со светодиодами,недостаток только в размере импульсного преобразователя,хотя часто видел панели для подсветки витрин довольно тонкие и стоимость смешная.Насчет проектора,на картинке использовали древний оверхед,сейчас китайцы делают очень компактные и ультра тонкие аппараты со светодиодной подсветкой. Это сообщение отредактировал usr80 - 29.08.2012 - 18:35
	[^]

GreatALF	29.08.2012 - 18:49 [ показать ] -1
Статус: Offline Alien Life Form Регистрация: 8.04.12 Сообщений: 2434	Ай малацца у мну три моника валяюццо с дохлой подсветкой. Кста, что то я не понял по поводу полевичка... а от штатной подсветки разве запитать нельзя?
	[^]

TehneG	29.08.2012 - 18:50 [ показать ] 0
Статус: Offline Шутник Регистрация: 21.06.10 Сообщений: 17	А защита там присутствует? Я примерно так же на самсунге подсветку колхозил,он отказывался без лампы включаться.Пишлось у ШИМки одну ногу на массу сажать.
	[^]

~~DanilaSib~~

29.08.2012 - 19:00

Статус: Offline

Ярила

Регистрация: 16.08.12
Сообщений: 1200

Цитата (TehneG @ 29.08.2012 - 19:50)

А защита там присутствует? Я примерно так же на самсунге подсветку колхозил,он отказывался без лампы включаться.Пишлось у ШИМки одну ногу на массу сажать.

Как интересно. А запитывали вы ленту на выходы ламп что ли? О какой защите речь? Она для лент не нужна никаким боком и подключается не на выходы инвертора CCFL ламп.

Добавлено в 19:02

Цитата (TehneG @ 29.08.2012 - 19:50)

Нет. Полевик в данном случае играет роль ключа на включение подсветки сигналом с main платы

Добавлено в 19:03

Цитата (GreatALF @ 29.08.2012 - 19:49)

Ай малацца

у мну три моника валяюццо с дохлой подсветкой.

Кста, что то я не понял по поводу полевичка... а от штатной подсветки разве запитать нельзя?

ой. о полевике это вам.

[^]

TSX	29.08.2012 - 19:11 [ показать ] 0
Статус: Offline Весельчак Регистрация: 4.08.08 Сообщений: 116	unclesem Спасибо за наводку, посмотрю.
	[^]

TehneG

29.08.2012 - 19:35

Статус: Offline

Шутник

Регистрация: 21.06.10
Сообщений: 17

Цитата (DanilaSib @ 29.08.2012 - 19:00)

Цитата (TehneG @ 29.08.2012 - 19:50)

Как интересно. А запитывали вы ленту на выходы ламп что ли? О какой защите речь? Она для лент не нужна никаким боком и подключается не на выходы инвертора CCFL ламп.

Запитывал от штатных 12в через выключатель.Изначально моник включался с одной горящей лампой,работал 5 сек и гас.Сперва поменял кондёры и транс на инверторе(совсем чОрный был) ,не помогло,оказалась дохлой лампа,выяснил,что срабатывает защита на ШИМКе,нашёл даташит,подал на ногу ШИМКи напряжение,моник зарабтал.Как я понял защита стреляла из-за сгоревшей лампы.
Если что попутал-не пинай,я не специалист.

[^]

Volan

29.08.2012 - 20:13

Статус: Offline

Шутник

Регистрация: 18.06.12
Сообщений: 22

Цитата (Eggoo @ 28.08.2012 - 16:15)

кстати вопрос, а лента меньше лампы ест?

конечно ест намного меньше. с плюсов еще можно сказать о намного меньшем нагреве при работе. так что замена стоящая

[^]

ajagus	29.08.2012 - 21:24 [ показать ] 0
Статус: Online Юморист Регистрация: 5.12.10 Сообщений: 448	Зелень за пост, не могу нигде найти ленту с таким шагом. А мониторы не только по 3 тр есть, например индустриальные. Добавлено в 21:26 конечно, драйвер (управление) бы сюда, тогда и диоды больше протянут, да и яркость можно до нуля садить.
	[^]

Барматолог

29.08.2012 - 21:33

Статус: Offline

Юморист

Регистрация: 31.10.10
Сообщений: 411

Цитата (usr80 @ 29.08.2012 - 16:33)

Вот такое использование старого монитора с дохлой подсветкой поинтересней.

Откуда дровишки?

[^]

maxibons	29.08.2012 - 23:01 [ показать ] 0
Статус: Offline Шутник Регистрация: 6.02.11 Сообщений: 89	Про полевичок можно по-подробнее. Самсунговская девятнашка у меня уже давно лежит и ждет - я ещё раньше решил лед сделать, но пока времени не хватает. Про одновременное включение как-то не задумывался...
	[^]

Glubokij	30.08.2012 - 01:15 [ показать ] 0
Статус: Offline Шутник Регистрация: 14.05.12 Сообщений: 8	Всегда приятно посмотреть на результат работы прямых рук! Зачет!
	[^]

alcoholic	30.08.2012 - 01:55 [ показать ] 0
Статус: Offline Ярила Регистрация: 15.12.11 Сообщений: 1445	Самоделкины рулят Правда вот, нафига козе баян?
	[^]

Radiy	30.08.2012 - 04:51 [ показать ] 0
Статус: Offline Ярила Регистрация: 14.07.11 Сообщений: 2012	TFT Benq . как я понял монитор LED а не TFT а у него около 5 тыр цена Это сообщение отредактировал Radiy - 30.08.2012 - 04:52
	[^]
