А теперь приступаем к строительству нашего МАЗ 54321

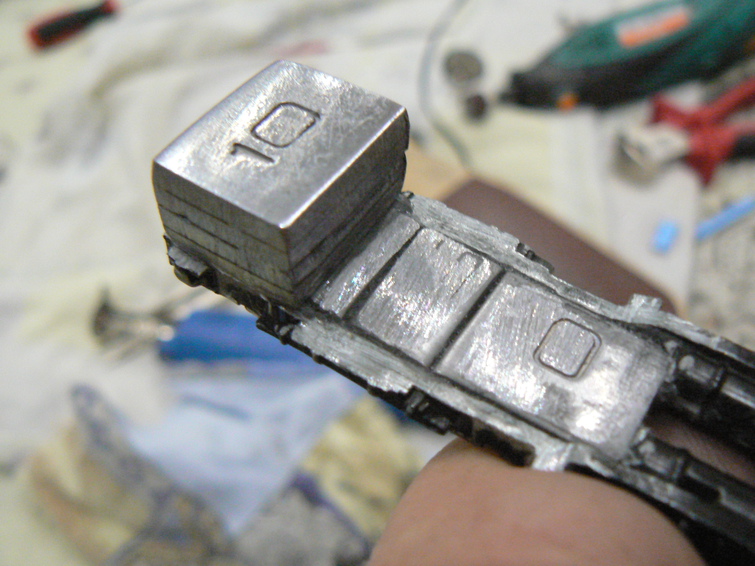

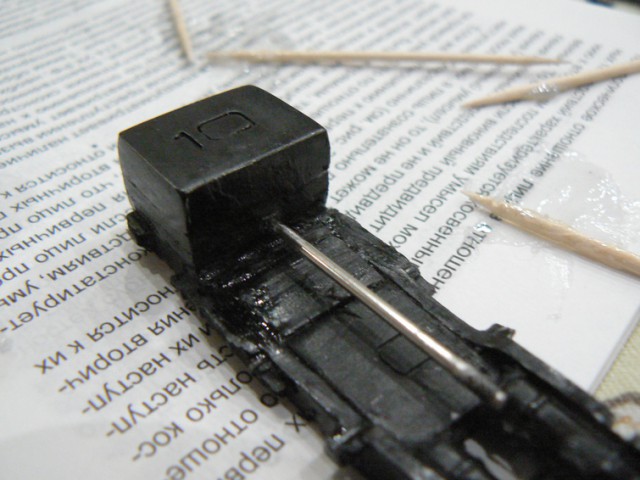

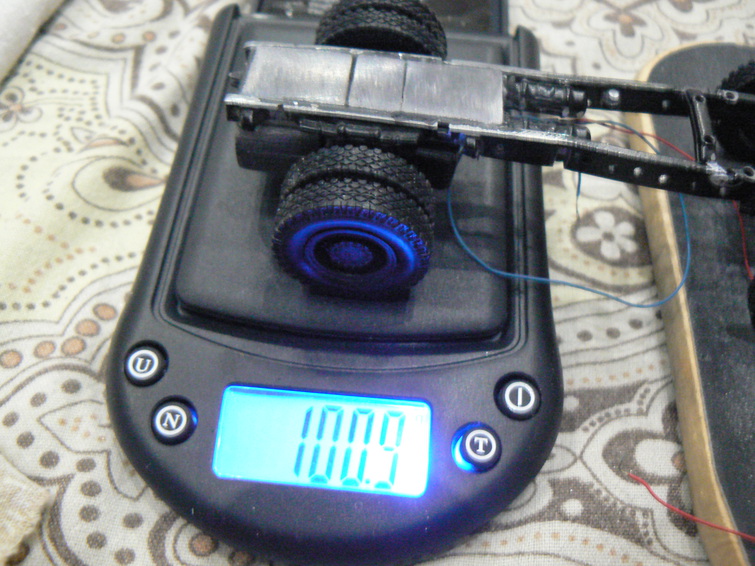

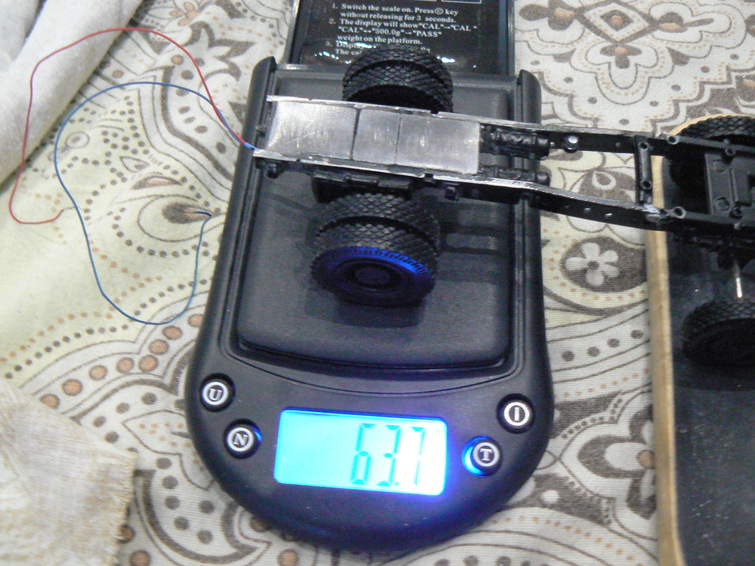

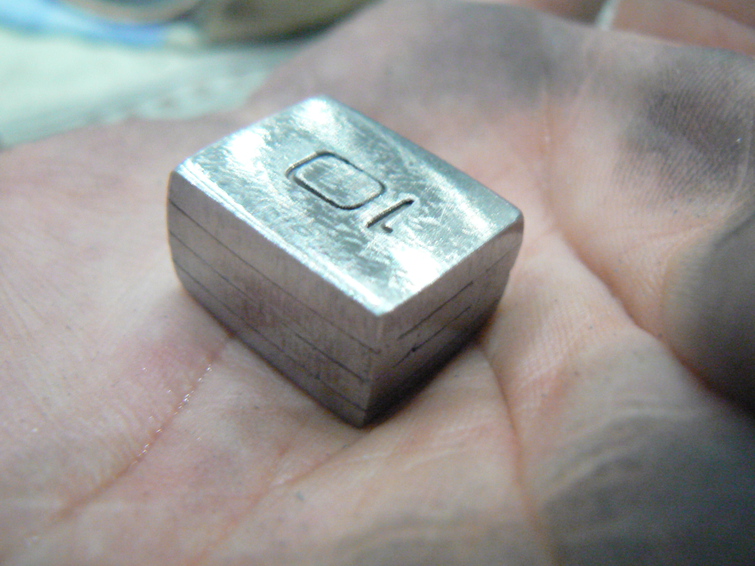

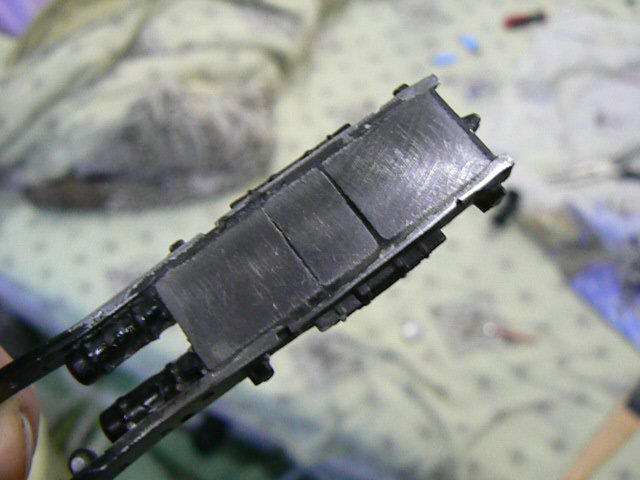

Начнем с развесовки и увеличения нагрузки на заднюю ось.
ФОТО 76

Радиоуправляемые грузовики МАЗ 54321 и МАЗ 504В

ФОТО 77

ФОТО 78

ФОТО 79

ФОТО 80

ФОТО 81

ФОТО 82

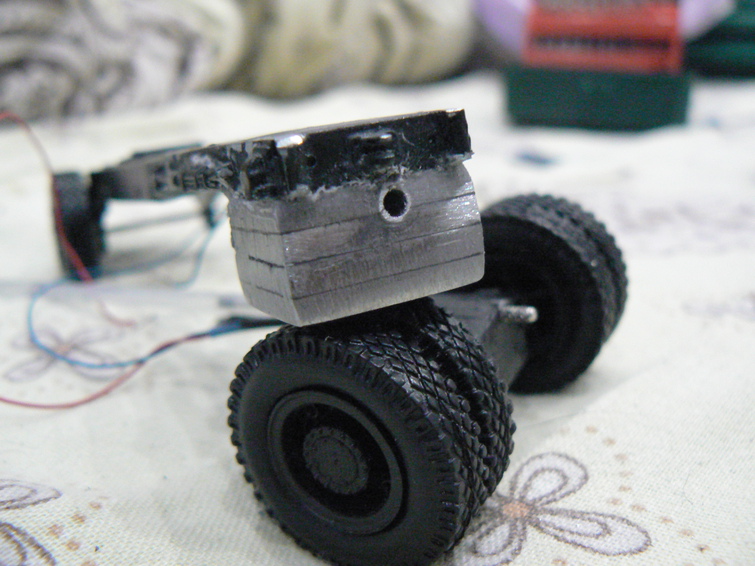

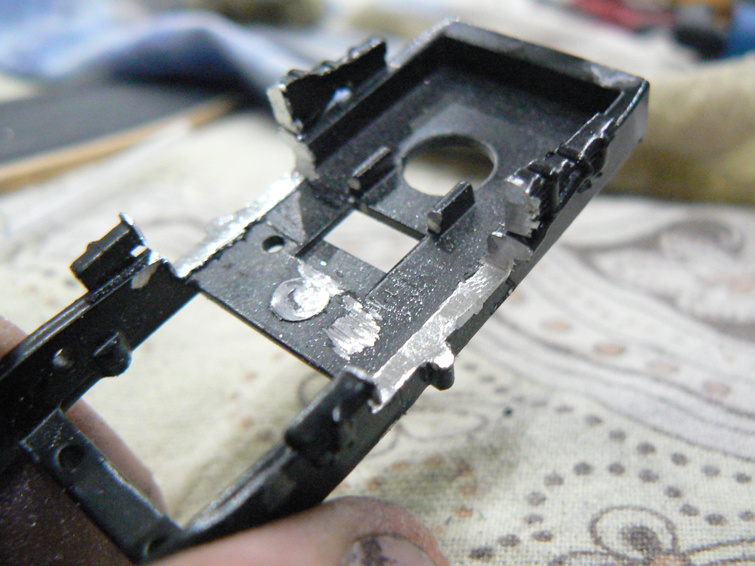

Устанавливаем ось балансирной подвески заднего мота.
ФОТО 83

Фрезеруем посадку под рулевой механизм.
ФОТО 84

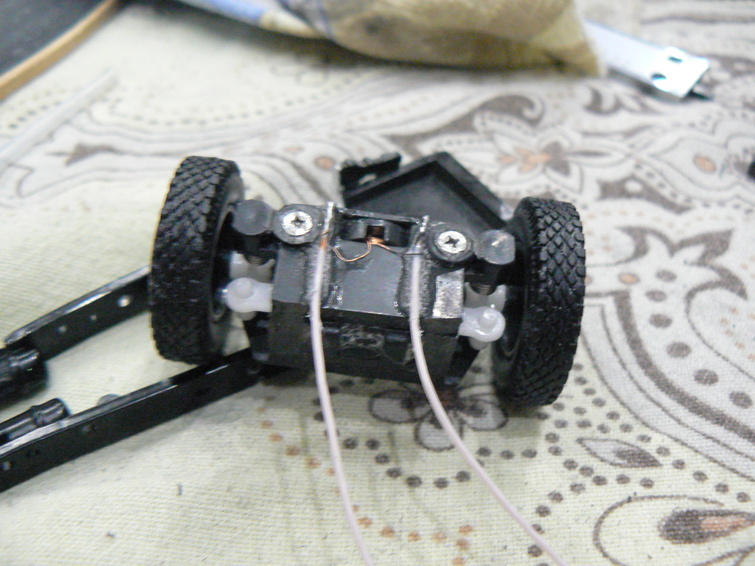

По аналогии с предыдущим проектом собираем рулевой механизм.
ФОТО 85

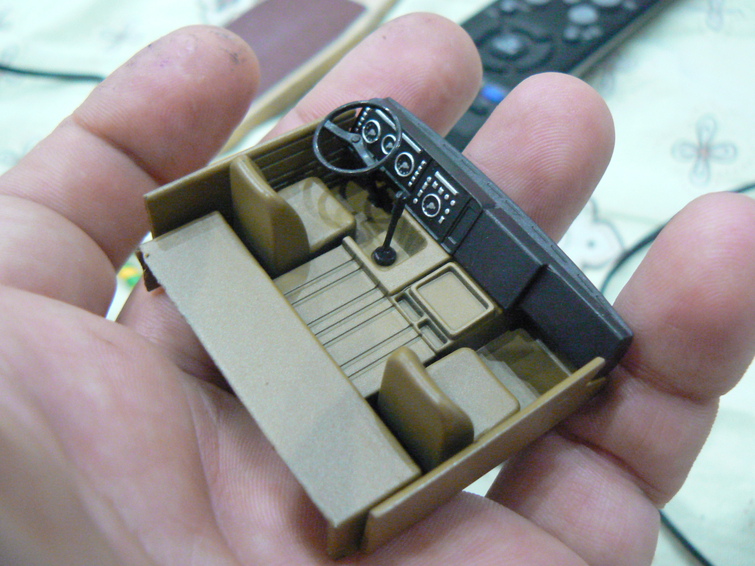

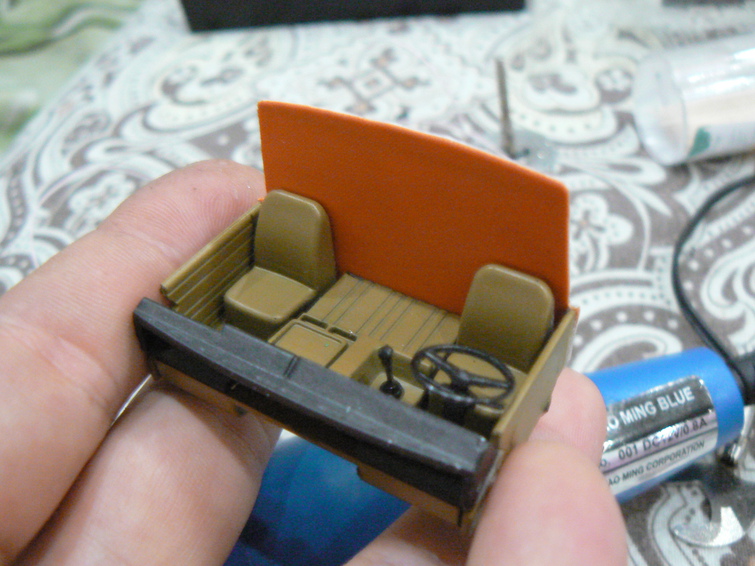

Устанавливаем руль.
ФОТО 86

Используем черный акрил для тонировки спальника модели
ФОТО 87

ФОТО 88

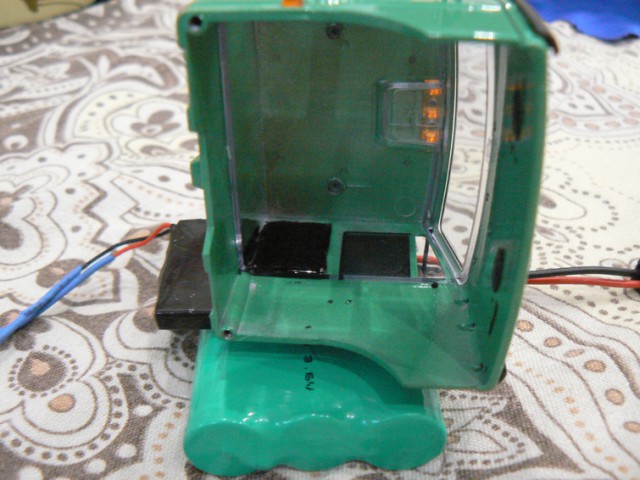

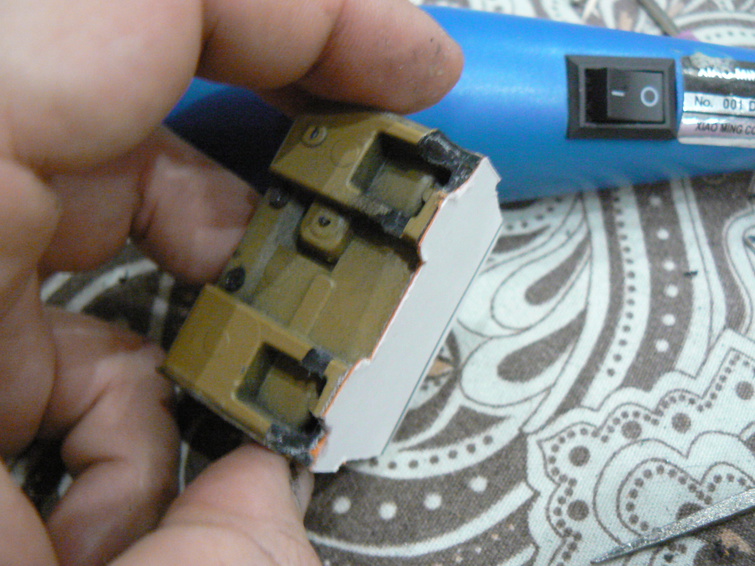

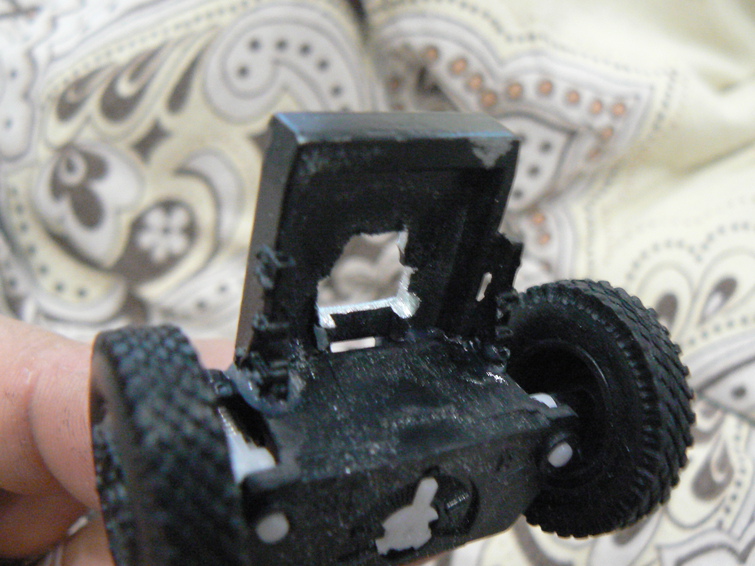

Подготавливаем место в модели для установки электроники
ФОТО 89

ФОТО 90

ФОТО 91

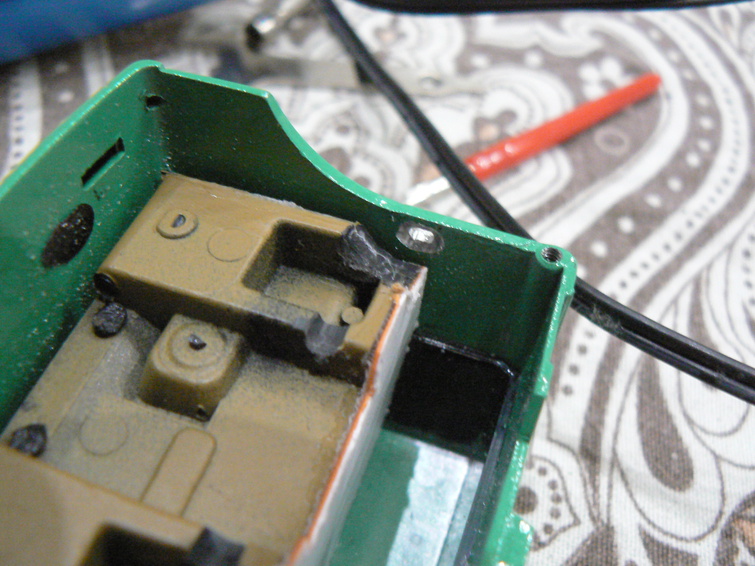

Растачиваем отверстия для установки диодов указателей поворота.
ФОТО 92

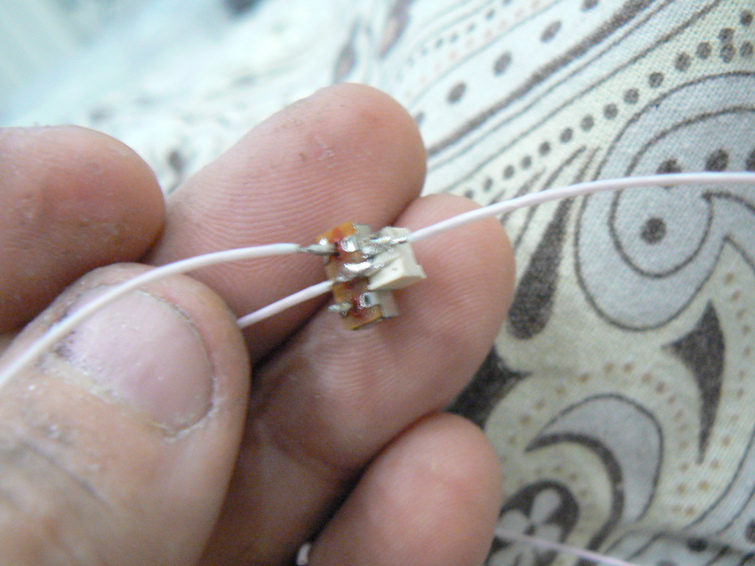

Сборка диодов указателей поворота
ФОТО 93

ФОТО 94

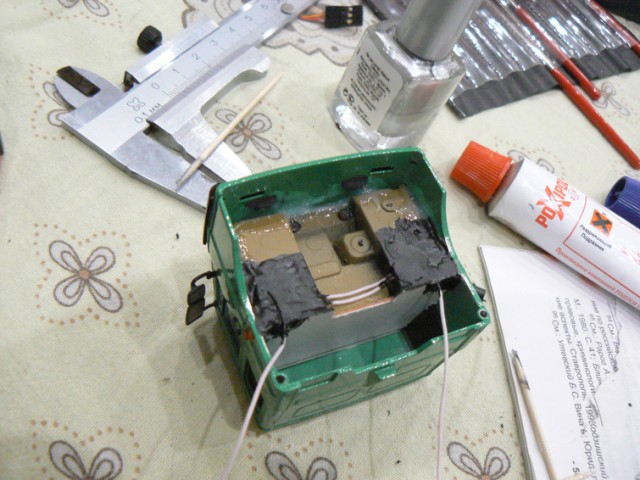

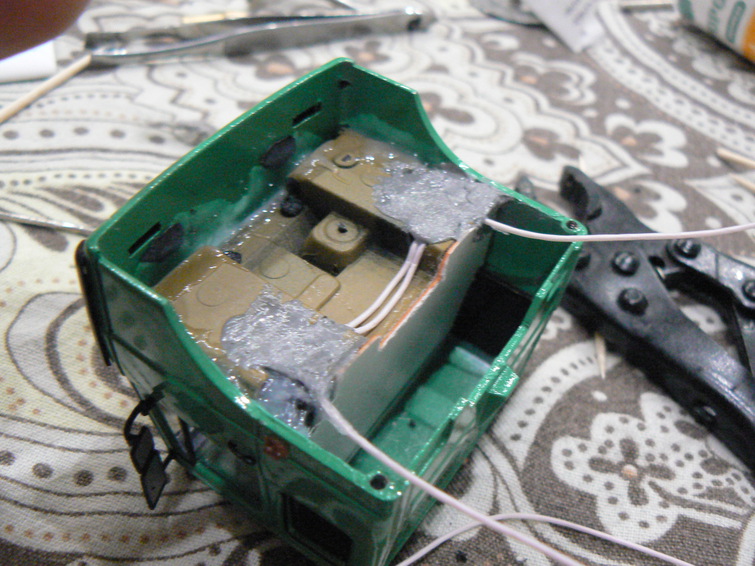

Устанавливаем диоды и фиксируем их на холодную сварку "ПОКСИПОЛ СТАЛЬ"
ФОТО 95

ФОТО 96

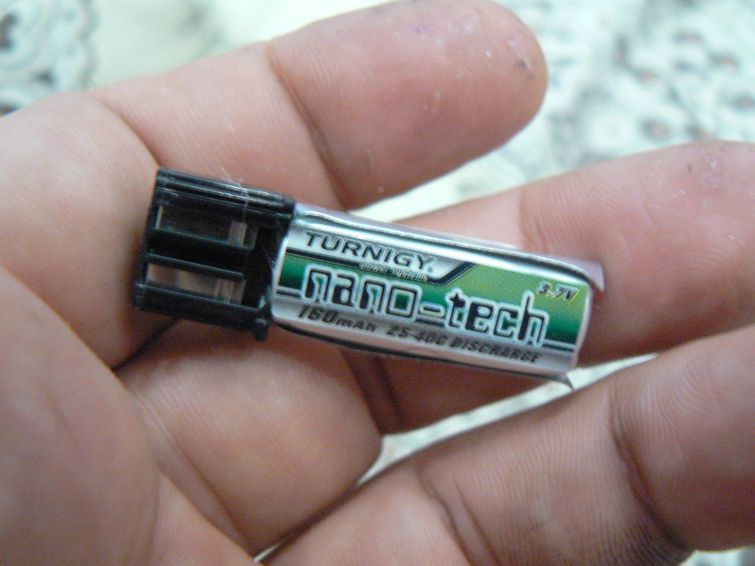

Подключаем АКБ через плату защиты литий полимерных АКБ.
ФОТО 97

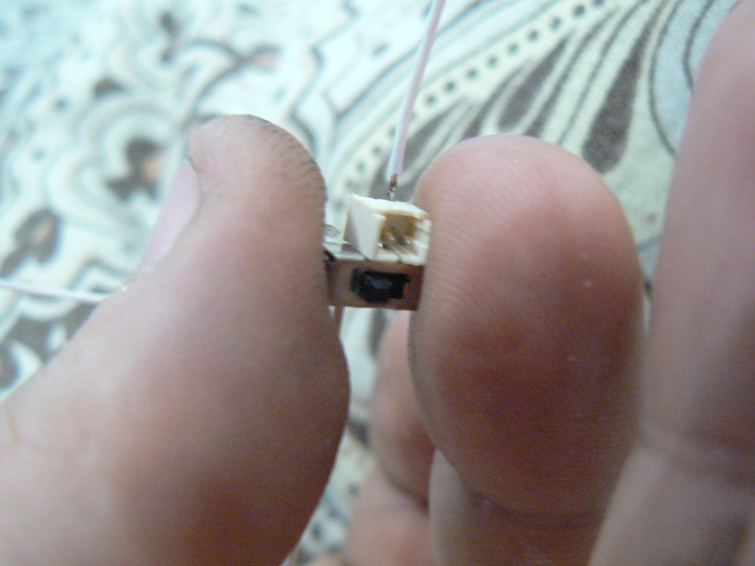

Собираем тумблер включения модели и разъем зарядки АКБ.
ФОТО 98

ФОТО 99

Фрезеруем нишу и устанавливаем сборку.
ФОТО 100
