С вашего позволения скопирую самого себя.
Ну, что ж, начнём. Займите удобное положение - кружка с пивом в правой руке, чипсы или кусочек сельди холодного копчения в другой. Вопрос заданный постоянным читателем нашего форума не праздный и требует основательного и полного обсуждения. Предыстория первых шагов электротехники на первых порах своего восхождения к тем вершинам, что достигла эта отрасль промышленности сейчас, была зыбкой и шаткой.
Господа Вольт и Ампер придумали соответствующие единицы измерения, Александр Попов сотворил прабабушку нынешних телефонов. Можно продолжать список достижений дальше и дальше, но неизменным оставался вопрос соединения деталей между собой, чтобы по ним, как по венам человека бежит кровь, точно так же проносились заряженные частицы. Первые транзисторы, трансформаторы и прочую массовку обычной схемы соединяли родственные узы в виде проводников. Или просто проводов. При массовом производстве эта операция требовала от сборщиков различной аппаратуры известной доли усидчивости, ответственности и щепетильности.
Ручная работа сказывалась на конечной цене продукта, и не всегда отвечала требованиям времени. Существовало несколько способов крепления и соединения радиодеталей между собой на плате. И с каждым разом росло понимание и конструкторов.
Прогресс не стоит на месте, лень матушка тоже не лыком шита, поэтому рождение фольгированного гетинакса было предрешено историей и событиями. Диэлектрический по своей сути гетинакс не по своей воле был покрыт тонкой медной фольгой. Для того чтобы из массивного тела обшей площади медного слоя сделать отдельные проводники, необходимо было произвести травление агрессивно-активным элементом по отношению к меди. На будущей плате рисовали маршрутизацию проводников, и защищали это место слоем лака, нанося его по будущей дорожке.
После чего этот слой высыхал, впрочем как и все другие, подготовленные подобным образом. Теперь можно сделать перерыв, дабы покурить на лестничном марше и налить по полной кружке холодного пива из холодильника.
Продолжаем. Наша плата вся изобилует соединениями, дорожками. Теперь надо воздействовать на незащищённые участки фольги, чтобы химическим способом снять этот слой. В отличии от слоя под лаком, который будет как за каменной стеной. Растворы для травления бывают разные, точно так же как и методика.
1. Соляно-вольтовый способ. При этом способе на плату соединяют один потенциал напряжения от блока питания. Другой же проводник потенциала внедряют в вату, обильно смоченную насыщенным раствором соли. После подачи напряжения порядка 12 вольт, и при касании мокрой ватно-соляного тампона будет происходить реакция. Медленно, очень медленно в процессе вашего терения ваты об плату фольга будет очищаться. Потом источаться, пока совсем не пропадёт. Такой способ хорош для людей необременённых хлопотами жизни и имеющим достаточное количество свободного времени. В местах не столь отдалённых можно смело заняться радиолюбительством из подручных материалов таким дедовским способом.
2. Травление в насыщенном растворе медного купороса будет следующей эпохой вашего духовного и творческого расцвета. Здесь немного проще. В магазине хозяйственных товаров под видом дачника-огородника покупаем пакетик медного купороса и разводим его в стеклянной таре. В металлической же раствор будет кушать за обе щёки и тару и вашу плату. И заранее не известно, что же придётся купоросу по душе. Вдруг у него медная диета.
3. Травление в хлорном железе ещё быстрей. Узнав об этом направлении вашей деятельности, знакомые и друзья будут вам завидовать и мечтать хотя бы постоять с вами вместе при этой работе.
4. Азотная кислота. Практически атомная бомба в эволюции травления плат. Травит успешно платы, брюки, стол. Всеядная кислота, не знающая пощады и совести.

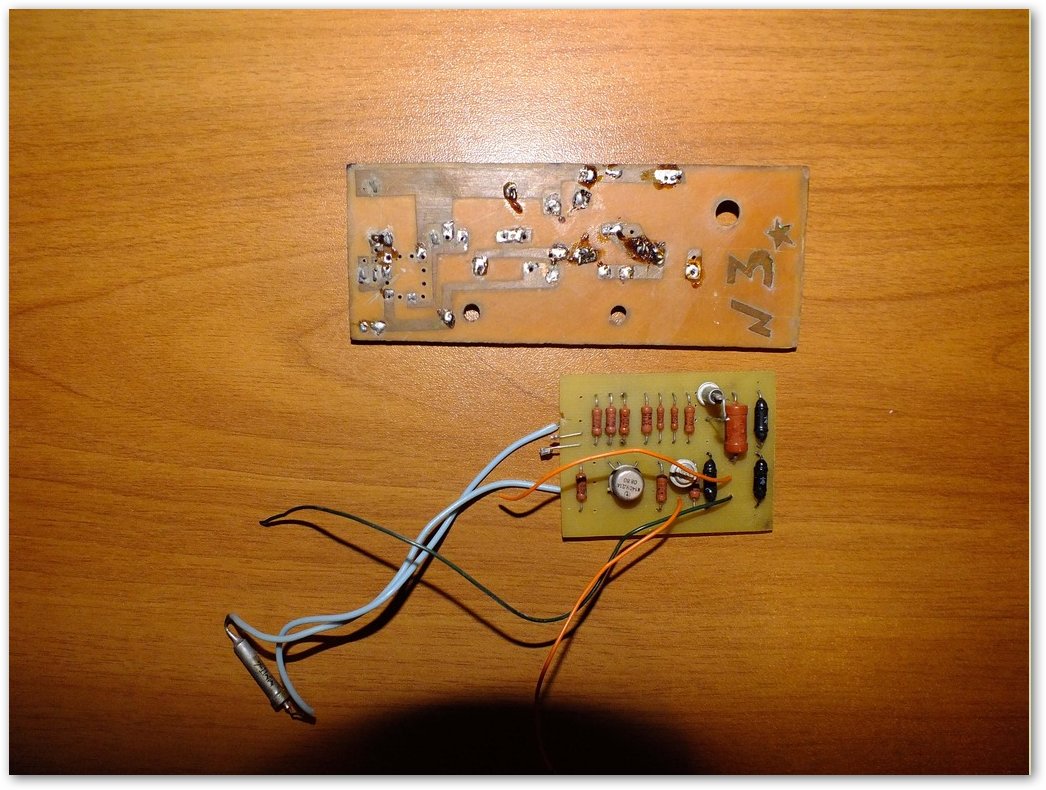

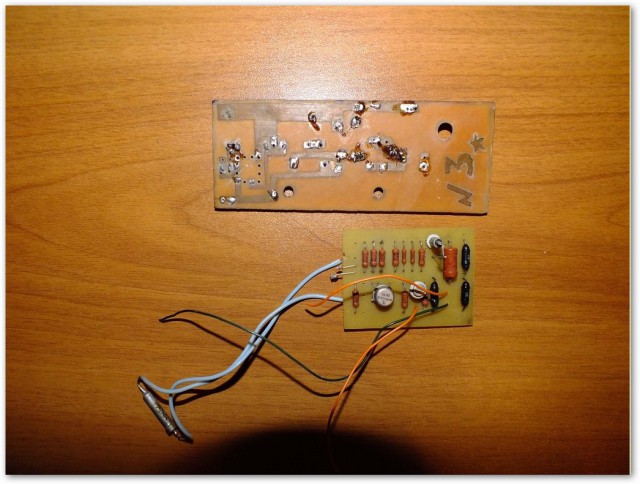

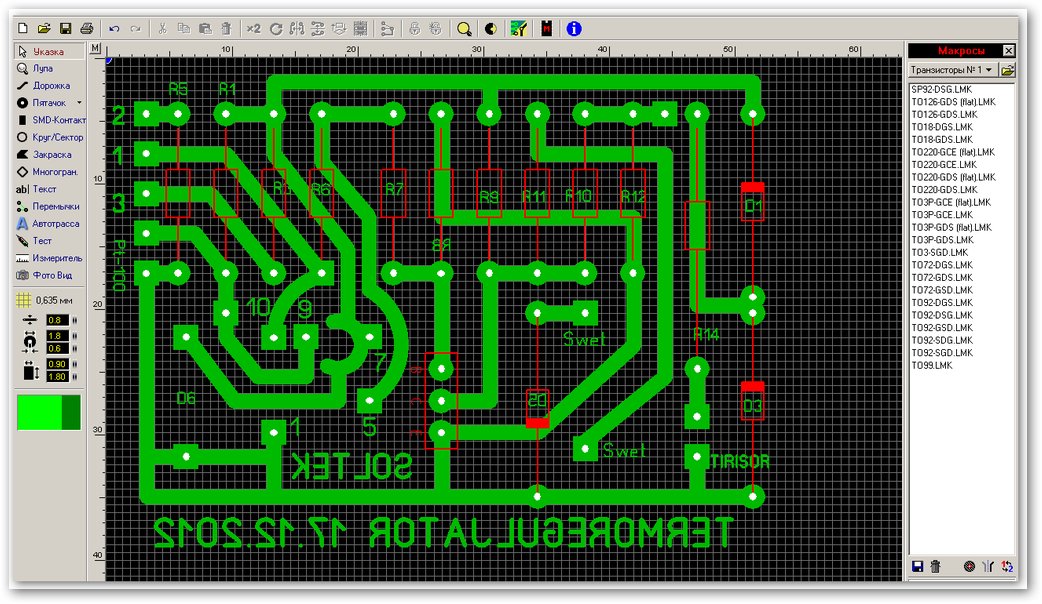

А теперь вы обратили внимание на ваши платы? Не правда ли, что-то не так? И точно – дорожки, как бы мы не старались их рисовать ровно и красиво, получаются хуже, чем куриная роспись курицы Ряба. Как бы сделать так, чтобы они были красивые, изящные, стройные, подтянутые. Хотелось ещё и надписи сделать соответствующие. «Здесь был Вася» - совсем не возбраняется таким способом увековечить свой автограф на первой собственно сделанной плате. И тут одному гению пришла в голову мысль – а что если дорожки рисовать в специальной программе, благо сейчас программисты чёрта лысого могут в омут загнать.
А уж программу такую как два пальца об асфальт им по плечу. Плата смоделирована, выведена на печать. И не кабы какого принтера. Лазерный чёрно-белый, и только он может взять на себя всю ответственность и глубину вопроса. Отпечатанный на глянцевой бумаге чертёж платы ещё тёплый и пахнет типографией. Но не надо терять время. Оно работает сейчас против нас. На подготовленную металлическую поверхность платы от грязи, отпечатков пальцев и пыли, мы аккуратно кладем и закрепляем нашу бумажную плату отпечатанным слоем .
После чего накрываем слоем газет (выбирается опытным путём) и начинаем прогревать это место заранее нагретым утюгом. Желательно бабушкиным, ещё с советских времён. У него хорошо прогревается подошва и такой утюг как никто лучше справиться с задачей. Но долго терзать плату не надо. Везде надо знать меру. А вдруг от чрезмерной температурной обработки отойдёт фольга? Не надо. Теперь понятно? Нет? Давайте помолекулярно рассмотрим ещё раз. Отпечатанный на лазерном принтере листок глянцевой бумаги (можно взять обычную страницу из одноимённого журнала) принял на себя слой тонера. Чёрного, чумазого и ещё тёплого. Кладём его этой стороной на фольгированную плату и придавливаем утюгом. Под действием температуры тонер начинает плавиться и нехотя пристает к медному слою нашей платы без всякого на то сексуального домогательства. Ему просто деваться некуда. Время контакта достигается опытным путём.
После чего утюг убираем на верхнюю полку антресолей, не забыв поблагодарить бабушку. Плата тем временем немного остыла и её можно положить под небольшую струю воды. Бумага начинает намокать и коробиться. Это нам только на руку. Вскоре он начинает сходить как шелудивая кожа после знойного солнцепёка. И что мы видим? В тех местах, где не было нанесено тонера, оголилась поверхность гетинакса. А защищённый тонером слой медной фольги остался живее всех живых. Лазерно-утюжная технология прочно заняла своё место в тактической операции бывалых радиоумельцев.
Что? Пиво закончилось? Сами виноваты – надо было удовольствие растягивать. Вот в кратце рассказал.
