Цитата (ПРИМа25 @ 7.01.2016 - 03:24)
Цитата (Slava21 @ 7.01.2016 - 02:40)

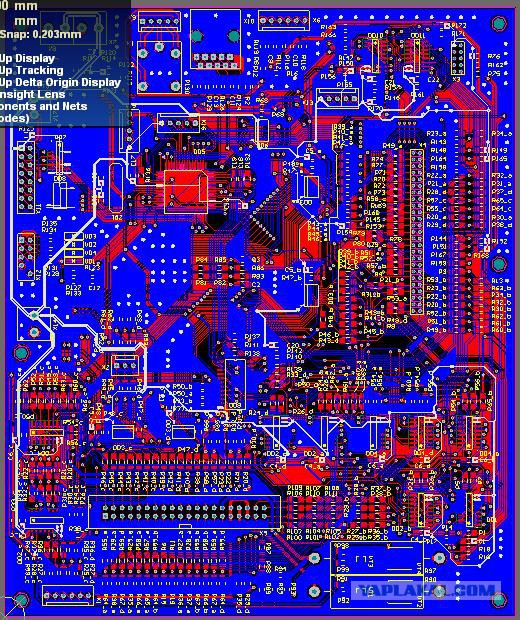

Вторая сторона

Один я заметил, что это опять первая сторона - зеркально по вертикали? (Когда то тож разводил, но в P-Cad 3 ой давно это было).

Да нет, это таки вторая сторона, просто TOP на обоих рисунках активный, значит первый.
Лёгким движением руки...
BOTTOM становится активным и вид меняется.

Линейка радиолюбителя или мультитул электронщика

[^]
Slava21
7.01.2016 - 06:37
0
Статус: Offline


Балагур

Регистрация: 23.06.14
Сообщений: 972

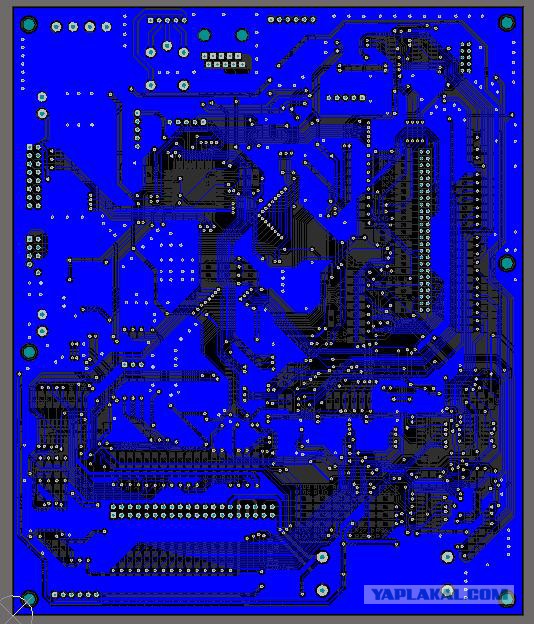

А что бы вообще не было вопросов, то могу предоставить в режиме одного слоя.
Только не пойму зачем это всё здесь?
Линейка всё равно нафиг не нужна, а изображения моих плат пользы тут всё равно никому не принесут. Это стенд для тестирования плат кассовых регистраторов.
Вещь специфическая, нужна только на производстве. Протестировать плату перед сборкой регистратора.
Хотя... Если программу другую написать, то можно получить нечто с 32-мя каналами выхода (дискретные) с возможностью аналогового контроля состояния, каналов 40 входа (аналоговых). Там ещё блок питания прикольный, для платы даёт 3.3 и 5 Вольт, и регулируемый от 0 до 26 В, с измерением тока. Короче, когда всё это придумывал - было очень интересно.
Сейчас всё это хозяйство добросовестно работает, только я там уже не работаю...
Иногда звонят, когда сломают.
Как правило виновата тестируемая плата, но лезут сразу в стенд. Раскурочат его добросовестно, а потом, в телефонном режиме разбираемся где причина.


Линейка радиолюбителя или мультитул электронщика

[^]
nemo07
7.01.2016 - 09:46
0
Статус: Offline


Юморист

Регистрация: 20.07.14
Сообщений: 413

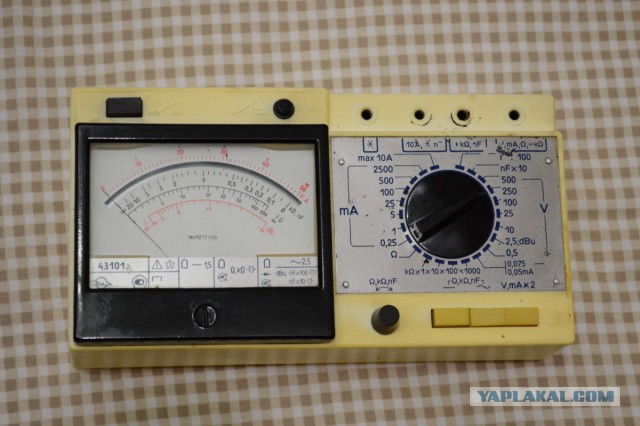

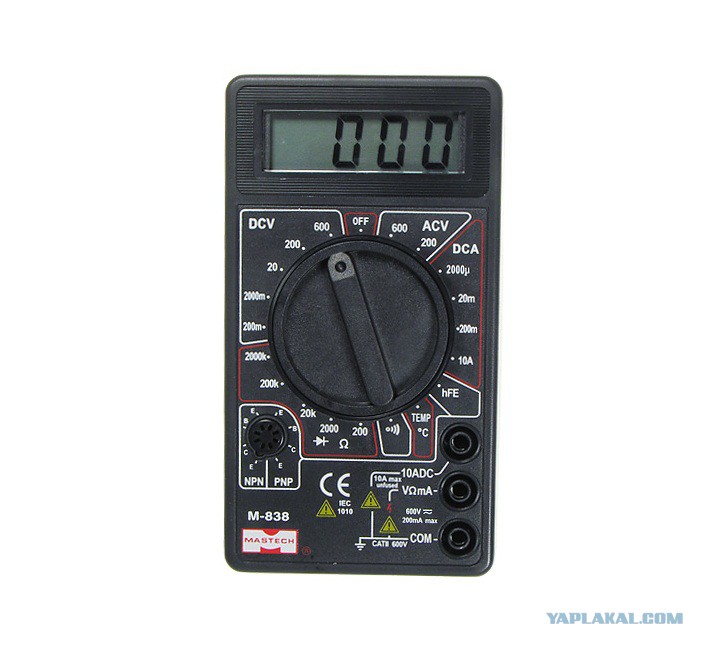

Мультиметр наше всё

Линейка радиолюбителя или мультитул электронщика

[^]
nemo07
7.01.2016 - 09:48
2
Статус: Offline


Юморист

Регистрация: 20.07.14
Сообщений: 413
Или такой

Линейка радиолюбителя или мультитул электронщика

[^]
kwant71
7.01.2016 - 10:40
0
Статус: Offline


Ярила

Регистрация: 21.11.14
Сообщений: 8221
Цитата
фигня эта линейка. вот интереснее:радиоприемник со схемой метрополитена

vlasovzloy, что то не могу "Ботанический сад" найти на твоей схеме

[^]
batonll
7.01.2016 - 11:20
0
Статус: Offline


Шутник

Регистрация: 18.11.14
Сообщений: 99
а я вот такую хочу еще б на русском

Линейка радиолюбителя или мультитул электронщика

[^]
sonos
7.01.2016 - 12:57
0
Статус: Offline


Ярила

Регистрация: 18.07.13
Сообщений: 7736
Были бы это прорези в виде выводов микрух - для набивки пасты на платы- можно было бы взять. А так - нахер мне измерять расстояние между ножек микросхемы- если есть на нее даташит?

Это сообщение отредактировал sonos - 7.01.2016 - 12:58

[^]
babay007
25.02.2016 - 15:55
0
Статус: Offline


Приколист

Регистрация: 1.04.14
Сообщений: 212
Я купил! :) 4 штуки, себе да на раздарить. :)

[^]
