Technics SB-10

Видео - https://www.youtube.com/watch?v=bkeE01_bjZg

Technics SB-10 \ 120,000 ( 1979 г.)

Система 3 способа, 3 колонки, система герметизации, и книжный тип полки
Использование блок Для низкого прохода: 32см плоского типа
Для среднего класса: 8 см типа плоскости
Высокая частота: тип листьев
Частотная характеристика 30Гц ~ 125 кГц -10 дБ
Импеданс 8Ω
Выходной уровень звукового давления 91dB / Вт / м
Допустимый входной 100W (DIN RMS)
150W (музыка)
Частота кроссовера 600Hz, 6 кГц
Внешние размеры Ширина 402 × высота 711 × глубина 318 мм

Вес 32 кг (с сеткой)



Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:41
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579

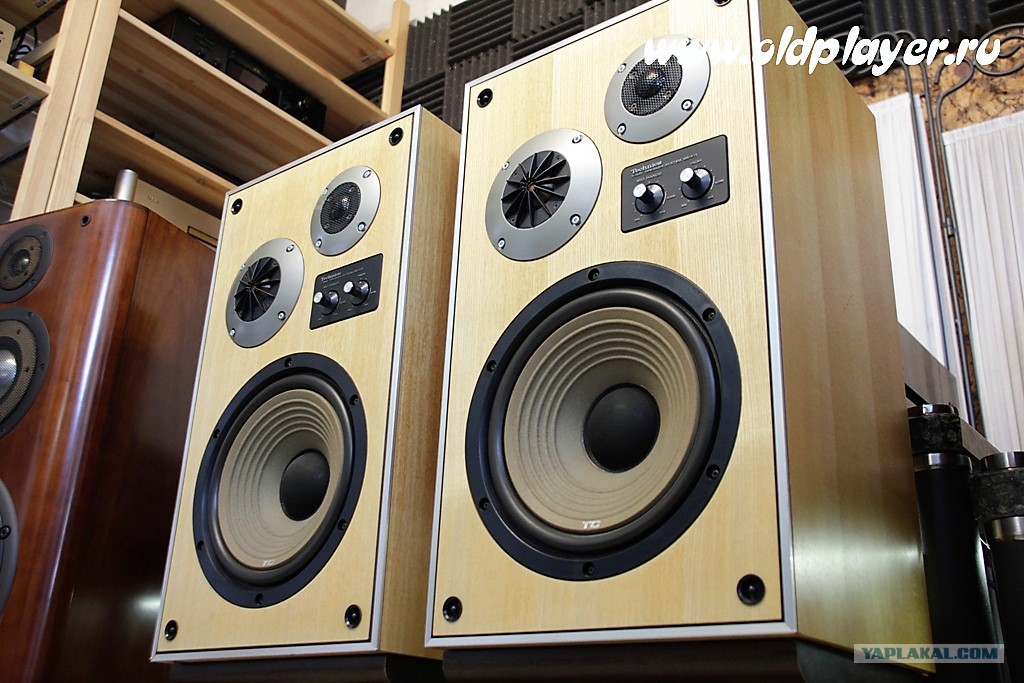

Technics SB-411
В этой системе применен НЧ динамик с конусом «TC»
Конструкция такого диффузора имеет многослойную структуру, внешний слой, средний и внутренний развязаны между собой специальным демпферным составом. Таким образом, достигнута максимальная жесткость конуса с максимальным уровнем поглощения внутренних резонансов. Такой же диффузор был применен в топовой системе SB-1000!!!
СЧ динамик имеет диафрагму купольного типа – изготовленную так же по технологии «ТС». С внешней стороны установлен акустический радиатор (аналог рупора).
ВЧ динамик имеет мембрану купольного типа из тончайшей титановой фольги, так же применен акустический радиатор.
Звучание системы невероятно реалистичное и очень точное, не оставит равнодушным ни одного слушателя!!!
Выпуск 1974г
Воспроизведение полоса частот 35Hz ~ 20kHz
Импеданс 8Ω
Максимальное входное 46W
Выходной уровень звукового давления 90 дБ / Вт / м
Внешние размеры Ширина 330 × высота 570 × глубина 320мм
Вес 19кг


Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:42
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SB-501

Видео в работе - https://www.youtube.com/watch?v=f0EGhc-xuqk
https://www.youtube.com/watch?v=bB5qtMy-s9A

Одна из самых удачных полочных систем у Technics!
Звук бесподобный!

НЧ динамик 30см – купольного типа, бумага на ферритовом магните на нежнейшем каучуковом подвесе.
СЧ динамик 15см - купольного типа.
ВЧ динамик 10см – купольного типа, диафрагма изготовлена из тончайшей титановой фольги толщиной 20μ.

Полоса частот зазора 20Hz ~ 30000Hz
Импеданс 8Ω
Выходной уровень звукового давления 92dB/W/m
Максимальная входная 45W
Частота кроссовера 600 Гц, 4000 Гц (12 дБ на октаву)
Регулировка уровня Для середины диапазона: +2 ~ 0 ~ -6 дБ
Для высоких областей: +2 ~ 0 ~ -6 дБ
Внешние размеры 660 × глубина 324мм ширина высота 380 ×
Вес 19кг


Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:43
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579

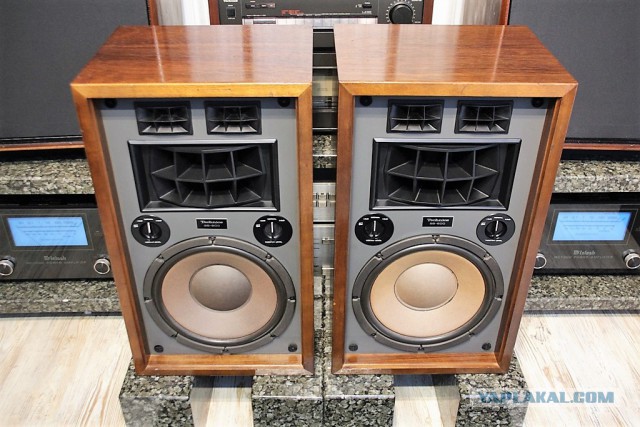

Technics SB-600

Видео в работе - https://www.youtube.com/watch?v=rN1Tg_PQv9g

Technics SB-600 \ 79600 (с 1971 г.)

ВЧ с СЧ динамики рупорные.
НЧ динамик бумажный.

Метод 3-полосная, 4 колонки, система герметизации, и книжный тип полки
Используйте единицу Для низкого прохода: 30 см тип конуса
Для среднего класса: тип Рог
Высокая частота: тип Рога × 2
Воспроизведение полоса частот 30Гц ~ 20кГц
Импеданс 8Ω
Выходной уровень звукового давления 94 дБ / Вт / м
Допустимый входной 45W
Частота кроссовера 750Hz, 6 кГц
Регулирование уровня Для среднего ряда: (установлен переключатель OFF) + 3 ~ 0 ~ -3 дБ
Высокая частота: + 3 ~ 0 ~ -3 дБ (ВЫКЛ установлен)
Внешние размеры Ширина 380 × высота 660 × глубина 300 мм
Вес 19кг



Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:43
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579

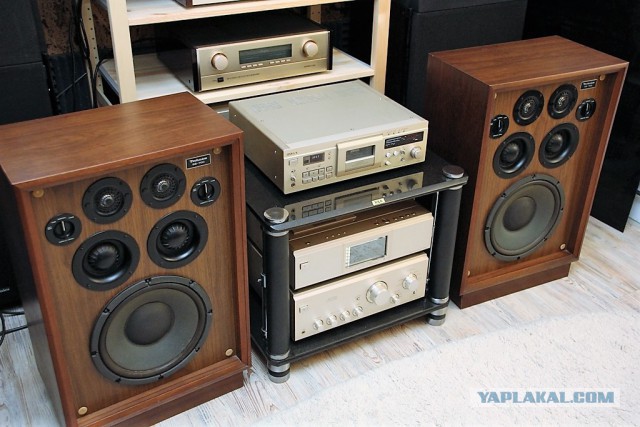

Technics SB-700

Видео в работе - https://www.youtube.com/watch?v=1kfv0M2rhVI

Уникальная и редкая винтажная акустика.
НЧ динамик: 30 см конического типа (EAS-30PL08)
СЧ динамик: 15 см купольного типа (EAS-15KM02S) × 2
ВЧ динамик: 10 см купольного типа (EAS-10KH02S) × 2
Полоса частот зазора 25 Гц ~ 20 кГц
Выходной уровень звукового давления 95dB/W/m (старый стандарт: 101dB/W/1kHz)
Максимально допустимое входное 60W
Импеданс 8Ω
Частота кроссовера 600 Гц, 5 кГц (12 дБ на октаву)
Регулировка уровня Для середины диапазона: +3 ~ 0 ~ -3 дБ (выключатель установлен)
Для высоких областей: +3 ~ 0 ~ -3 дБ (выключатель установлен)
Внешние размеры 680 × глубина 297 мм ширина высота 480 ×
Вес 25 кг


Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:44
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SB-7000
Подробнейший обзор смотрите на моем канале - http://www.youtube.com/watch?v=-ew-j79SLI0...XSvEQdj_Quc8keA


Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:46
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SB-8000
Видео в работе - https://www.youtube.com/watch?v=EobctzXyfm0
Одна из самых удачных систем компании!
Очень брутальная и превосходно звучащая, винтажная акустика.
Несмотря на внушительный возраст – все еще выглядит очень современно.
Звучит так, что среди современных аналогов не найдется конкурентов в этой ценовой категории.
Акустика фазолинейная, звучит очень достоверно и нейтрально во всем диапазоне, не прихотлива к усилителям – за счет высокой чувствительности и оригинальной конструкции.

Используемые динамики НЧ: бумага, конусного типа - 36см
Мид бас: бумага, конусного типа 16 см
СЧ: бумага, конического 8 см
ВЧ: ленточный супертвиттер
Полоса частот 30Hz ~ 125kHz
Импеданс 8Ω
Выходной уровень звукового давления 93dB/W/m
Допустимый входной 200W (музыка), 100 Вт (DIN RMS)
Частота кроссовера 300Hz, 1100Hz, 4000Hz
Внешние размеры 1000 × глубина 437мм ширина высота 530 ×
Вес 46 кг (с нетто)




Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:47
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SB-E100
1978г
Видео в работе – https://www.youtube.com/watch?v=QjFDs3Z6fzo
https://www.youtube.com/watch?v=mW1701xvIQk
Превосходная рупорная фазолинейная система, фантастически реалистичный звук!!!
Технические характеристики:
Тип: напольная трех-полосная акустическая система с фазоинвертором
Сопротивление: 8 Ом
Чувствительность 95дБ
Диапазон воспроизводимых частот: 37Гц - 22кГц
Мощность вход: 150Ватт (music), 100Ватт (DIN)
Чувствительность: 95дБ/В (1м)
Низкочастотный излучатель: ∅ 300 мм материал: бумажно-карбоновая смесь.
СЧ излучатель: ∅ 35 мм материал: алюминий рупорного типа
ВЧ излучатель: ∅ 14 мм материал: титан-алюминиевый сплав рупорного типа.
Размеры (Ш×В×Г): 525×846×424 мм
Вес: 29 кг



Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:48
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SB-G400

Чувствительность: 99 dB/1m
Импеданс: 8 Ом;
Мощность: 100 Ватт (200W music);
Колличество громкоговорителей: 5 шт;
НЧ - 315 мм (бумага);
СЧ №1 - 115 мм (бумага);
СЧ №2 - 65 мм (бумага);
ВЧ №1 - 15 мм (металлический купол);
ВЧ №2 - 15 мм (металлический купол);
Тип исполнения: фазоинверторный (по два фазоинвертора в каждой колонке);
Материал корпуса: ДСП 20 мм;
Габариты: 665 х 415 х 295 (В х Ш х Г) мм




Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:49
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SB-M2

Видео в работе - https://www.youtube.com/watch?v=0tkEjULv748

Очень достойная крупная напольная акустика.
Предтоповая модель, уникальная и очень высокотехнологичная конструкция динамиков.
Звучание очень правдоподобное – шикарная сцена, добротная подача.

Динамики НЧ: 38см плоские сотовые
СЧ: 8 см сотовые плоские
ВЧ: 2.8cm плоские сотовые
Полоса частот 27 Гц ~ 38 кГц-16дБ
35 Гц ~ 35 кГц-10дБ
Выходной уровень звукового давления 92dB/W/m
Импеданс 6Ω
Допустимый входной 300W (музыка)
130W (DIN)
Частота кроссовера 750Hz, 4 кГц
Регулировка уровня Средний диапазон, высокочастотные, непрерывной переменной
Внешние размеры 820 × глубина 415мм ширина высота 540 ×
Вес 50.0kg






Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:50
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579

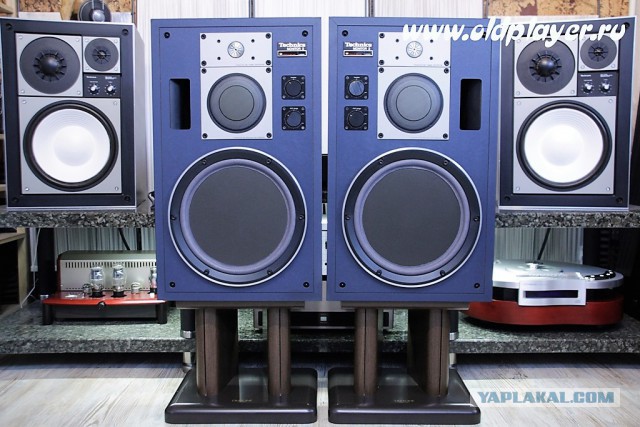

Technics SB-M3
Предтоповые мониторы от Technics. Выпуск 1983г.
Видео в работе здесь – https://www.youtube.com/watch?v=FARE5JTRpj4
Дополнительные фото здесь - http://oldplayer.ru/

Блок Для низкого прохода: 33см плоский
Для среднего ряда: 8 см плоской
Высокая частота: 2.8cm плоский
Частотная характеристика 28Hz ~ 38kHz -16dB
38Hz ~ 35kHz -10dB
Выходной уровень звукового давления 90 дБ / Вт / м
Импеданс 6Ω
Допустимый входной 200W (Music)
100W (DIN)
Частота кроссовера 450Hz, 3.5kHz
Внешние размеры Ширина 400 × высота 670 × глубина 333mm
Вес 31.0kg


Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:53
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SB-M5 \ 99600 (выпущенный в 1983 г.)

Метод 3-полосная 3 системы отражения басов рупора схема, и тип книжной полки
Блок Для низкого прохода: 25 см плоский
Для среднего ряда: 8 см плоской
Высокая частота: 2.8cm плоский
Частотная характеристика 33 Гц ~ 35kHz -16dB
43Hz ~ 33 кГц -10 дБ
Выходной уровень звукового давления 92 дБ / Вт / м
Импеданс 6Ω
Допустимый входной 160W (Music)
80W (DIN)
Частота кроссовера 900Hz, 3 кГц
Внешние размеры Ширина 350 × высота 606 × глубина 320мм
Вес 16.5kg

Трехслойные материалы на основе сотового заполнителя уже много лет используются в авиационной промышленности. Однако специфика работы головок громкоговорителей потребовала создания новых технологических процессов и специального оборудования для производства сотовых диафрагм.

Прежде всего, головки с сотовыми диафрагмами воспроизводят более широкий диапазон частот при минимальных амплитудно-частотных искажениях звукового сигнала, что позволяет создавать на их базе АС с неравномерностью АЧХ в рабочем диапазоне +1,5 дБ. Использование сотовых диафрагм дает возможность существенно снизить и нелинейные искажения. На их базе можно создать более мощные головки громкоговорителей, поскольку тепло от звуковых катушек рассеивается в них через диафрагму в окружающее пространство, в то время как в головках с бумажными диффузорами через детали магнитопровода оно поступает внутрь АС.

Плоская поверхность сотовых излучателей не требует принятия специальных мер для выравнивания центров излучения и фазовой коррекции, что существенно упрощает конструкции АС. Электроакустические параметры сотовых головок менее подвержены влиянию температуры и влажности воздуха, более стабильны при серийном производстве.

Итак, Technics SB M5 (1983). Корпус хоть и выглядит просто, выполнен из ДСП хорошего качества (стенки -16мм, передняя панель - 22мм) внутри имеются распорки. Отсюда и вес 16.5кг, что для таких не больших АС, весьма солидно. Передняя панель окрашена, синей порошковой эмалью, что даёт намёк на студийность. Не даром в названии имеется литера “M”, что обозначает – Monitor. Но кому не по душе синий студийный цвет, могут воспользоваться грилями из акустически прозрачной ткани, которые имеются в комплекте. Фазоинвертор расположен на передней панели и имеет изогнутую форму. Это сделано для того, что бы вход в фазоинвертор находился ближе к внутреннему центру АС. Так же на передней панели имеются регуляторы чувствительности, с помощью которых можно корректировать АЧХ, что может пригодиться в сложных с акустической точки зрения помещениях. Подключение к усилителю осуществляется по средствам очень удобных позолоченных клемм, позволяющих подключать кабель вплоть до 4мм.


Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:54
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SB-RX70

Видео - https://www.youtube.com/watch?v=-YPeYF_d0qk

Technics SB-RX70 \ 70,000 (1988 г.)

Система 2-полосная 1 громкоговоритель бас-рефлекс система, и книжный тип полки
Использование блок Для всех групп: двусторонний коаксиальный типа
Для низкого прохода: 24см плоского типа
Высокая частота: 2.7cm плоский
Воспроизведение полоса частот 30Гц ~ 50кГц -16dB
Частота кроссовера 2 кГц
Импеданс 6Ω
Выходной уровень звукового давления 86 дБ / Вт / м
Допустимый входной 200W (музыка)
100W (DIN)
Внешние размеры Ширина 300 × высота 480 × глубина 280 мм
Вес 20 кг



Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:55
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SB-X5

Превосходная акустическая фазо-линейная система.
Очень качественный звук, рассыпчатые верха, собранный не гудящий бас – фазолинейная конструкция акустики позволяет достичь практически окружающего эффекта в звучании!
Не капризна к усилителям, высокая чувствительность!
ВЧ динамик 2.5cm. – изготовлен из ультра-тонкиой титановой диафрагмы толщиной 15μ
СЧ динамик 9 см, конического типа.
НЧ динамик 25 см конического типа.
Диапазон воспроизведения частот 39Hz ~ 20 кГц-10дБ
Выходной уровень звукового давления 89dB/W/m
Мощность (Пик) 75W - 50 Вт (DIN RMS)
Размеры 610 × 340 × 285мм
Вес 20кг.



Винтажная аудиотехника Oldplayer

[^]
Oldplayer
22.06.2017 - 13:56
1
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SB-X5

Винтажная аудиотехника Oldplayer

[^]
Jazz36
22.06.2017 - 14:17
0
Статус: Offline


Марковод

Регистрация: 4.12.16
Сообщений: 6879
Oldplayer на Technics SB-7000 диффузоры сам красил? если да, то поделись как и чем

[^]
Jazz36
22.06.2017 - 16:17
0
Статус: Offline


Марковод

Регистрация: 4.12.16
Сообщений: 6879
и ещё, почему ты в ролике говоришь про них что это фазоинверторная система? оговорка?
Зыж... а ну ладно, ты потом рассказал про резонатор Гельмгольца)))
вопрос снят

Это сообщение отредактировал Jazz36 - 22.06.2017 - 16:48

[^]
Oldplayer
23.06.2017 - 11:30
0
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Цитата (Jazz36 @ 22.06.2017 - 16:17)
и ещё, почему ты в ролике говоришь про них что это фазоинверторная система? оговорка?
Зыж... а ну ладно, ты потом рассказал про резонатор Гельмгольца)))
вопрос снят

А что смутило в моих словах? Резонатор Гельмгольца, это и есть фазоинвертор. Акустика с таким оформлением – называется «фазоинверторная». Никаких противоречий в моем рассказе нет.
Я не заметил, когда мы перешли на ТЫ?

[^]
Jazz36
23.06.2017 - 12:32
0
Статус: Offline


Марковод

Регистрация: 4.12.16
Сообщений: 6879
Цитата (Oldplayer @ 23.06.2017 - 11:30)

Я не заметил, когда мы перешли на ТЫ?

обычная норма общения в сети, если так коробит - ок не буду обращаться.

[^]
руслик13
23.06.2017 - 20:03
0
Статус: Offline


Весельчак

Регистрация: 3.10.12
Сообщений: 192
Поддержу вопрос:
Oldplayer на Technics SB-7000 диффузоры сам красил? если да, то поделись как и чем

[^]
Oldplayer
23.06.2017 - 23:09
0
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Цитата (Jazz36 @ 23.06.2017 - 12:32)
Цитата (Oldplayer @ 23.06.2017 - 11:30)

Я не заметил, когда мы перешли на ТЫ?

обычная норма общения в сети, если так коробит - ок не буду обращаться.

Меня не коробит, но, когда человек уважает собеседника, он обращается на ВЫ, и не важно, в сети это или в жизни. Но конечно это ИМХО.

[^]
Jazz36
23.06.2017 - 23:32
1
Статус: Offline


Марковод

Регистрация: 4.12.16
Сообщений: 6879
Цитата (Oldplayer @ 23.06.2017 - 23:09)
когда человек уважает собеседника, он обращается на ВЫ, и не важно, в сети это или в жизни.

ерунда, можно ВЫкать и презирать, и наоборот
я вроде не давал повода.

[^]
Oldplayer
24.06.2017 - 13:01
0
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SE-A3

Винтажная аудиотехника Oldplayer

[^]
Oldplayer
24.06.2017 - 13:02
0
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579
Technics SE-A3 SU-A4
Видео здесь - https://www.youtube.com/watch?v=E_wYDWegqXY...XSvEQdj_Quc8keA

Лучшие усилители компании 1979г – 1986г
Предварительный усилитель работает в классе «А» построен на аудиофильских FET транзисторах.
Превосходный фонокорректор ММ- МС
Входная чувствительность / импеданс Phono1, 2 ММ: 2.5mV/47kΩ
Phono1 MC: 100 мкВ / 47Ω
Тюнер, Aux, Лента: 150 мВ / 47 кОм
Коэффициент нелинейных искажений (20 Гц ~ 20 кГц) Тюнер, Aux, Лента, Phono MM, MC: 0,001% (VR макс, 5Voutput)
0,001% (VR -30dB, 1Voutput)
Отношение SN (IHF-A) Phono MM: 90 дБ
Phono MC: 78 дБ (250μV вход)
Тюнер, Aux, Лента: 105 дБ
Частотная характеристика Phono MM: 20 Гц ~ 100 кГц, RIAA ± 0,2 дБ
Phono MC / MM: 20 Гц ~ 20 кГц, RIAA ± 0,15 дБ
Тюнер, Aux, Лента: DC ~ 20 кГц +0 -0.1dB
DC ~ 400KHz +0 -3 дБ
(1 кГц, RMS) максимально допустимое входное Phono MM: 300 мВ
Phono MC: 12mV
Стеллажи тон супер-бас: + 0 ~ +12 дБ (20 Гц, 12 дБ / окт)
бас: ± 5 дБ (50 Гц)
высоких частот: ± 5 дБ (20 кГц)
супер высоких: ± 10 дБ (50 кГц, 12 дБ / окт)
Оборот частоты супер-бас (12 дБ / окт): 50 Гц ~ 20 Гц бесступенчатая
бас: 500Hz
высоких частот: 2 кГц
супер высоких: 8 кГц
Фильтр Дозвуковых EQ: 20 Гц, -12 дБ / окт
Управление громкости
(VR-30дБ) Оборот частоты 250 Гц: + 8 дБ (25 Гц)
Оборот частоты 500 Гц: + 8 дБ (50 Гц)
Выходное напряжение / импеданс REC OUT: 150 мВ / 500Ω
Пред: 1В / 0.2Ω
Предварительно из Максимальное выходное напряжение 15V
Выключатель питания блокировки розетке переменного тока Максимальная мощность питания: 600 Вт
Мощность AC100V, 50Hz/60Hz
Потребляемая мощность 65W
Внешние размеры 97 × глубина высота 360 мм ширина 430 ×
Вес 8.8kg

Усилитель мощности работает в классе А.
Конструкция два моно.

Полезная мощность320W + 320W (4Ω, 20 Гц ~ 20 кГц, 0.003%)
200W + 200W (8Ω, 20 Гц ~ 20 кГц, 0.002%)
220W + 220W (8Ω, 1 кГц, 0.001%
)Суммарные гармонические искажения 20 Гц ~ 20 кГц (
DC ~ 300 кГц +0 -3 дБОтношение SN (IHF-A)123dBОстаточный шум150μVКоэффициент демпфирования120 (8Ω
)Сопротивление нагрузкиОсновной или удаленный: 4Ω ~ 16Ω
Частотные характеристики (Точность показаний)10Hz ~ 10 кГц ± 1 дБ (-40 дБ меньше)
10 Гц ~ 20 кГц ± 1 дБ (-40 дБ больше
МощностьAC100V, 50Hz/60Hz
Потребляемая мощность560W
Внешние размеры208 × глубина высота 507mm ширина 430 ×
Вес35.2kg



Винтажная аудиотехника Oldplayer

[^]
Oldplayer
24.06.2017 - 13:04
0
Статус: Offline


Юморист

Регистрация: 12.06.17
Сообщений: 579

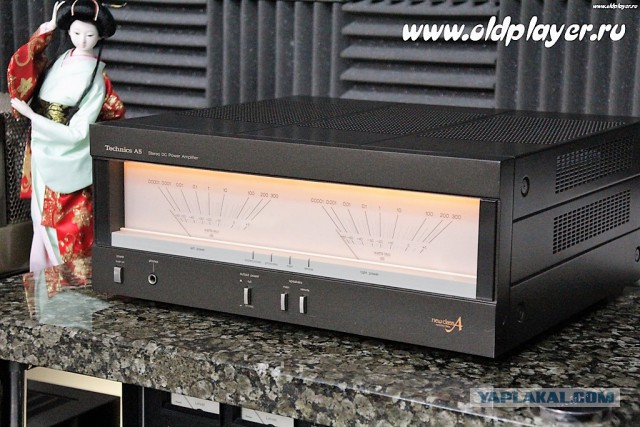

Technics SE-A5

Винтажная аудиотехника Oldplayer

[^]
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы.
1 Пользователей читают эту тему (1 Гостей и 0 Скрытых Пользователей) Просмотры темы: 108741
0 Пользователей:
Страницы: (35) « Первая ... 28 29 [30] 31 32 ... Последняя » [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]







Активные темы








Наверх
