Sony tc-K8B

100% - все так и есть!

Это у вас какой-то клон National.. Много радостей приносила магнитолка, сейчас сама коробка фонит, чинить наверное не имеет смысла, а вот акустику использую на компе.

И как следствие всего этого появилась кабельная индустрия. Хотя признаюсь честно, сам заморачивался обвязкой системы)). Раньше все было проще . И надёжнее.

да я на эту надпись OFC обратил внимание только после прочтения первого номера Аудио магазина, там была статья про кабели, прям откровение, я после этого кинулся из того что было кабели плести, проверять как геометрия работает)))

Я к сожалению в этом смысле типичный потребитель. Люблю технику. Но своими руками ничего бы не сплёл))). Мое уважение к Вашим трудам. Я долго искал свой звук. Вроде как нашёл . Но зуд все равно остаётся )). Нет предела совершенству. Вечные поиски Грааля.)

Это сообщение отредактировал SHtoKto - 21.06.2017 - 00:30

SHtoKto надо сказать что я ни чего путного тогда не сплёл)))
а труды в теме про усил в моём профиле
Зыж... винтажная)))


Это сообщение отредактировал Jazz36 - 21.06.2017 - 00:37

Прошёлся по ссылке. Помню . Читал )) по аналогии Pass Labs который). С Уважением

Tascam 3030
Видео в работе - http://www.youtube.com/watch?v=ovsoJ8w0gm4

Tascam 3030

Tascam BR-20

Видео обзор здесь - https://www.youtube.com/watch?v=VmBuOBv68hg

Это сообщение отредактировал Oldplayer - 22.06.2017 - 12:11

Tascam BR-20

Tascam BR-20

TEAC V-8030S
Видео в работе - http://www.youtube.com/watch?v=9jpTQbTk91I

Teac A-6300 mk2
1974г.
Формат дорожки 4 дорожки стерео двухканальная система
Глава 4 глава
Катушка 26 форма, 17 форма
Скорость ленты 19см, 9,5 см
Двигатель 3 двигателя
Для шпиля: 2 скорости синхронного двигателя гистерезис
Reel: Вихретоковый двигателя Асинхронный двигатель
Детонация 19см: 0,06%
9.5cm: 0,09%
Частотная характеристика 19см: 30 Гц ~ 28kHz
9.5cm: 30 Гц ~ 20 кГц
Отношение SN (3% уровень нелинейных искажений, WTD) 58dB
Коэффициент нелинейных искажений (уровень критерий) 1%
Разделение стереоканалов 50 дБ (1 кГц)
Вход Mic: 0.25mV / -72dB (более 600Ω)
Линия: 0.1V / 50kΩ
Выход Линия: 0.3V / 10 кОм более
Наушники: 8Ω
Внешние размеры Ширина 440 × высота 520 × глубина 210 мм
Вес 22кг

TEAC a-6700DX
1978 г.
Формат дорожки 2 дорожки стерео система 2-канальный
Глава Конфигурация 4-глава
Стереть (полный трек), запись, воспроизведение и воспроизведение 4 треков
Катушка 26 форма (№ 10), 17 вид (№ 7)
Скорость ленты 38см / сек, 19 см / с (± 0,5%)
Двигатель 3 Конфигурация двигателя
Детонация 38см / с: 0,03% WRMS
19cm / с: 0,06% WRMS
Частотная характеристика (General) 38см / с: 25Hz ~ 28kHz
19см / с: 25Hz ~ 28kHz
Отношение SN (всего) 60 дБ (3% уровень искажений, коррекция слышимость, NAB выравнивание)
62dB (3% уровень искажений, коррекция слышимость, BTS выравнивание)
Искажение (General) 0,6% (контрольный уровень)
Разделение стерео 50 дБ (1 кГц)
Раннее время объем 160 секунд (550 лента)
Вход Mic: 0.25mV / -72dB / 600Ω больше подходит
Линия: 60 мВ / 50kΩ
Выход Линия: 0,45 / нагрузка более 10 кОм
Наушники: 8Ω
Источник питания AC100V, 50Hz / 60Hz
Потребляемая мощность 80W
Внешние размеры Транспорт: ширина 478 × высота 419 × глубина 268mm
Усилитель: ширина 478 × высота 177 × 237 мм
Вес Транспорт: 25кг
Усилитель: 8 кг

Teac A-BX10

TEAC AL-700
1976 г.

Формат дорожки 4 дорожки 2-канальный
Скорость ленты 9,5 см
Использование ленты LC-60, LC-90 (TYPE Ⅰ · Ⅱ · Ⅲ)
Двигатель Ведущего вала (FG серво двигатель постоянного тока) × 1
Reel двигателя (без сердечника двигателя постоянного тока) × 2
Частотная характеристика (Dolby NR выключить) TYPE-Ⅰ: 25 ~ 20,000Hz (± 3 дБ)
TYPE-Ⅱ: 25 ~ 22,000 (± 3 дБ)
TYPE-Ⅲ: 25 ~ 22,000 (± 3 дБ)
Общий коэффициент SN TYPE-Ⅰ: 59dB
TYPE-Ⅱ: 62dB
TYPE-Ⅲ: 62dB
Dolby NR выключить
(315Hz · 3% опорный уровень искажений, значение коррекции на IHF-A кривой)
С. Н. улучшение отношения суммы 1 кГц при Dolby NR Включение: 5 дБ, в более чем 5 кГц для: 10 дБ
Детонация 0,04% WRMS
Общая скорость деформации 0,8% (TYPE-Ⅱ)
Вход MIC: входной чувствительности · 0.25mV (-72dB)
LINE IN: входной чувствительности · 60 мВ (-24)
Выход OUT PUT: выходной уровень · 0.3V
(Сопротивление нагрузки 10 кОм или более)
Источник питания 100 В переменного тока (50 / 60Гц), 37W
Размер 440W × 230H × 310Dmm
Вес 18кг

Teac BX-10 + D-T1
Видео в работе - http://www.youtube.com/watch?v=P2GzBQ2aHVk

TEAC D-T1 \ 80000 ( 1994 г.)
Модель Ц / А преобразователь
Количество аудиоканалов 2-канальный
Частотная характеристика (RCA) 32 кГц: 1 Гц ~ 15 кГц ± 0,3 дБ
44.1: 1 Гц ~ 20 кГц ± 0,3 дБ
48 кГц: 1 Гц ~ 22 кГц ± 0,3 дБ
Отношение S / N (EIAJ) 110 дБ или более
Динамический диапазон (EIAJ) 100 дБ или более
Нелинейные искажения (EIAJ) 0,002% или меньше
Разделение каналов (EIAJ) 107dB или более
Аналоговый вывод RCA: 2.2Vrms / 47kΩ
Цифровой ввод Коаксиальный: система 2, 0.5Vp-р / 75Ω
Оптическое: система 2, -15dBm ~ -21dBm
Ц / А преобразователь Bitstream
Цифровой фильтр 8 раз передискретизации 18-битный цифровой фильтр
Аналоговый фильтр Третьего порядка фильтра Баттерворта
Источник питания AC100V, 50Hz / 60Hz
Потребляемая мощность 12W
Внешние размеры Ширина 442 × высота 104 × глубина 331 мм
Вес 7.2kg

Teac CD-5
65000 (с 1994г.)

Цифровой фильтр 8 раз передискретизации 20-битный цифровой фильтр
Аналоговый фильтр Третьего порядка Баттерворта аналоговый фильтр
Ц / А преобразователь Bitstream
Аналоговый вывод RCA: 2.5Vrms (переменную), две системы
Цифровой выход Свет: -15dBm ~ -21dBm, 1 система
Источник питания AC100V, 50Hz / 60Hz
Потребляемая мощность 14W
Внешние размеры Ширина 481 × высота 123,5 × глубина 295 мм
Вес 7.2kg

Teac f-200VA
\ 54800 (с 1978г)

Формат дорожки 4 дорожки стерео двухканальная система
Глава Высокая твердость пермаллоя глава
Использование ленты С-30 ~ C-90
Скорость ленты 4.8cm / с
Двигатель FG серво двигатель постоянного тока
Детонация 0,07% (В.Р.М.С.)
Раннее время объем В течение 90 секунд (C-60 лента)
Частотная характеристика 30Гц ~ 16кГц (хром лента)
Общий коэффициент SN 55 дБ (3% уровень искажений, коррекция слышимость)
Записи Dolby Re времени количество улучшения: 5 дБ (1 кГц), 10 дБ (по 5 кГц)
Входная чувствительность / импеданс Майк: 0.25mV / -72dB / 600Ω больше подходит
Линия: 60 мВ / 50kΩ
Выходной уровень / импеданс Линия: 0.3V / 50kΩ более
Наушники: 8Ω
Источник питания AC100V, 50Hz / 60Hz
Потребляемая мощность 13W
Внешние размеры Ширина 414 × высота 154 × глубина 295 мм
Вес 7.0kg

TEAC MD-10

Видео в работе - https://www.youtube.com/watch?v=Tpcksr5ixhg

TEAC MD-10 \ 95000 (с 1997 г.)

Метод записи Магнитное поле метод модуляции перезаписи
Система воспроизведения Бесконтактное оптическое
Частота дискретизации 44,1
Количество каналов 44,1
Время записи и воспроизведения Самые длинные 74 минут
Частотная характеристика 10 Гц ~ 20 кГц ± 0,5 дБ
Отношение сигнал / шум (воспроизведение) 98 дБ или больше (EIAJ)
Входной разъем Аналоговый RCA: 1 система
Цифровой RCA: 1 система
TOS: система 2
Выходной терминал Аналоговый RCA: 1 система
Цифровой TOS: 1 система
Выходной уровень 2Vrms
Источник питания AC100V, 50Hz / 60Hz
Потребляемая мощность 25W
Наружный диаметр Ширина 442 × высота 100 × глубина 363mm
Вес 6.8kg

Teac PA-7 MA-7
180000 (с 1980г.)

Модель Управления усилителем
Частотная характеристика Phono1 MC: 20Hz ~ 30kHz ± 0,2 дБ
Phono2 ММ: 1 Гц ~ 30 кГц ± 0,2 дБ
Тюнер, AUX, TAPE PLAY: 1 Гц ~ 100 кГц +0 -0.2dB
Регулятор тембра Bass: ± 7dB (100 Гц)
Высокие: ± 7.5dB (10 кГц)
Частота Оборот 340Hz / 3.4kHz
Дозвуковой Фильтр 12 Гц, -18 дБ / окт
Разделение каналов 80 дБ (1 кГц, максимальный объем)
Отключение звука -20
Скорость нарастания выходного напряжения ± 120 / мкс (эквалайзер усилитель)
± 300В / мкс (плоский усилитель)
Источник питания AC100V, 50Hz / 60Hz
Потребляемая мощность 60W
Внешние размеры Ширина 432 × высота 148 × глубина 440 мм
Вес 12кг

TEAC MA-7 \ 180000 (с 1980 г.)

Модель Усилитель мощности стерео
Схема модели DC усилитель класса B (полный конфигурация моно)
Эффективная мощность 150W + 150W (8Ω, 7 Гц ~ 100 кГц)
Суммарные гармонические искажения 0,003% (8Ω, номинальная мощность, 10 Гц ~ 20 кГц)
Интермодуляционное искажение 0,002% (8Ω, номинальная мощность, SMPTE)
Ширина полосы выхода 7 Гц ~ 100 кГц (8Ω, THD 0,02%)
Частотная характеристика DC ~ 200kHz +0 -1dB
Входная чувствительность / импеданс 1V / 50kΩ
Отношение SN (IHF, сеть) 120 дБ
Остаточный шум (вход Короче говоря, кривая) 35μV
Коэффициент демпфирования 100 (DC ~ 20 кГц)
Разделение каналов Более 120 дБ (1 кГц, вход короткое замыкание)
Скорость нарастания выходного напряжения ± 120 / мкс
Источник питания AC100V, 50Hz / 60Hz
Потребляемая мощность 300W
Внешние размеры Ширина 432 × высота 148 × глубина 440 мм
Вес 22кг

TEAC R-9 DAT Recorder
Видео в работе - https://www.youtube.com/watch?v=9jpTQbTk91I

TEAC R-9 \ 150000 (запущен в 1994 году)

Полный аналог студийного Tascam DA30 MK II!!!
Отличный вариант для оцифровки вашей виниловой коллекции – создаст цифровой образ пластинки с минимальным сжатием!
По качеству записи и воспроизведения с этим аппаратом не сравнить не один цифровой рекордер!!!

Скорость ленты 8.15mm / сек (SP, во время воспроизведения, также поддерживает 12,225mm / сек)
4.075mm / сек (LP)
Скорость бит квантования 16-битный линейный
Частота дискретизации 48 кГц: воспроизведение / запись (цифровые, аналоговые)
44.1: воспроизведение / запись (цифровые, аналоговые)
32 кГц (SP): воспроизведение / запись (только цифровой)
32 кГц (LP): воспроизведение / запись (цифровые, аналоговые)
Частотная характеристика SP: 10 Гц ~ 20000Hz, ± 0,5 дБ
LP: 10 Гц ~ 14500Hz, ± 0,5 дБ
S / N 92 дБ или более
Динамический диапазон 93 дБ или более
Суммарные гармонические искажения ИП: 0,004% или меньше (1 кГц)
LP: 0,07% или менее (1 кГц)
Разделение каналов Более 85 дБ
Детонация Предел измерения (± 0,001%) или менее
Аналоговый вход RCA: 1 система (500 мВ / 50kΩ)
Цифровой ввод Коаксиальный: 1 система (RCA)
Свет: система 1 (TOS)
Аналоговый вывод RCA: 1 система
Цифровой выход Коаксиальный: 1 система (RCA)
Телефон терминал 1 система
Источник питания 100V, AC 50Hz / 60Hz
Потребляемая мощность 28W
Внешние размеры Ширина 442 × высота 155,5 × глубина 355 мм
Вес 9.3kg

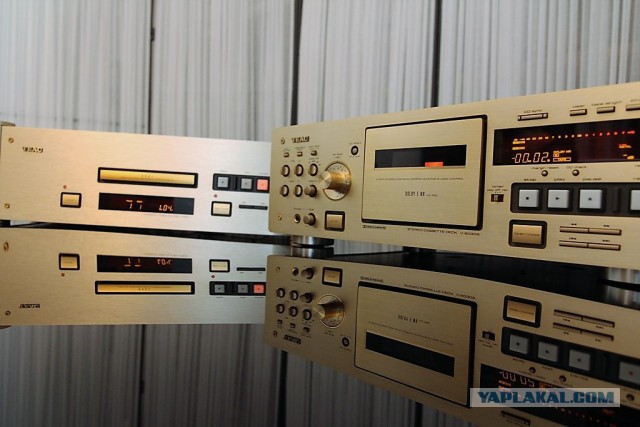

TEAC V-6030S

Великолепный аппарат, не только в техническом плане – но и как произведение искусства!!!
Дизайн этой серии TEAC был признан лучшим в мире!

Данная модель практически не отличается от топовой деки Teac V-8030S, разница в незначительных доработках транспорта 8030, ради снижения коэффициента детонации.

Данную деку, по праву считают, так же, одной из лучших по звуку!
Аппарат прекрасно пишет на любую ленту, поканальная, раздельная, ручная калибровка позволяет добиться великолепных результатов даже от старой или «слабой» ленты!!!

На борту так же присутствует Dolby B,C,S HxPro.

Для любителей копирования CD дисков на ленту – есть прекрасная функция CD-direct, CD-sync.

Дека из топовой линейки – соответственно имеет три головки, сквозной канал, три двигателя, поиск трека по паузе, таймер, отключаемый дисплей, отключаемый MPX filter.
