Цитата (Ахтыжнах @ 4.02.2016 - 22:51)

На пятой конд-р К50-6 Ереванского завода-дерьмо первостатейное,сохли только в путь.

Особо ленивые ремонтеры их кусачками сдавливали и какое то время еще работало.

Цитата (Garik1999 @ 4.02.2016 - 22:45)

Цитата (KkoLIK @ 4.02.2016 - 22:30) Цитата (Garik1999 @ 4.02.2016 - 22:03) С этого начинал... Юность 101 Гарик! Это был мой первый конструктор заказанный через почту в тайне от родителей... Он, помоему стоил тогда 8 руб, ремня я тогда получил хорошо, но радиоконструктор забрали... Как сча помню, картонная основа, с медными штырками на которые нужно было припаивать с двух сторон детальки.. Мой покупали в Центральном Детском Мире, дарили на д.р. Детство...

блин... везло же тебе))

Цитата (KkoLIK @ 4.02.2016 - 22:52)

Цитата (Kinshik @ 4.02.2016 - 22:44) ... А сейчас детали любые, разводка плат на компе, так молодежи не интересно все это... жаль. .. А "тогда" я разводил плату в голове, рисовал на бумаге, потом на текстолите... не дай бог на гетинаксе, кто вкурсе, тот поймет...

Разводка плат - только в голове!!! Иной раз PCAD не справлялся,чтобы только в двух слоях развести.... Гетинакс - жуткая гадость в обработке... Только когда текстолита не было!!!

Мини опрос- кто по какой схеме ламповый мощак собирал?
Я РРР. Правда данных выходного транса не было- посчитал как обычный сетевой при частоте 20 Гц. Достойно звучал- от ультралинейника отличить не смогли.

Цитата (Fenbong @ 4.02.2016 - 22:50)

Ну не угадал тестер (пользовался таким. Так что стыдно вдвойне) А кто назовёт пару радиоприменений таблетки аспирина?

Для пайки - одно из них.... со вторым заинтриговал...

Цитата (Тунгус @ 4.02.2016 - 22:56)

Мини опрос- кто по какой схеме ламповый мощак собирал? ..

Я на лампах тока трансивер на диапазон 160м собрал в начале 90-х, дальше тока интегралка...

Цитата (PisyaDoKolen @ 4.02.2016 - 12:41)

А я герконы выковыривал с датчиков на окнах... Кучу собрал, да так и валяются где-то...

Помню-помню...
Собрали аппаратуру, доставили на производство, стали внедрять. Утром прихожу - с плат выдраны транзисторы, кондёры, резисторы. Не выкушены бокорезами, а выдраны, видимо пассатижами. Кое-где ножки торчат из плат - обломлены у корпусов, ворованный транзистор загублен. Потом поймал одного:
- на хрена оно тебе?
- цветомузыку хочу...
- из этого цветомузыку не сделаешь, и детали ты загубил, и нас без премии оставил.
- ...
- вот что, на тебе схему, собирай детали, плату вытравить поможем - текстолит, железо хлорное есть, чего не найдёшь - дадим, только не делай так больше.
Потом подобралась из "хомячков"-собирателей компашка, человек пять, собрался клуб по интересам. Лет через десть профи стали, в гору пошли.
А первым моим изделием был предварительный усилитель на МП40, сделанный навесным монтажом. Интересно было.

К155ла3 и тиристор...
Ухх..
Из юности не из детства но ыххх...

Цитата (micmic @ 4.02.2016 - 22:55)

Цитата (KkoLIK @ 4.02.2016 - 22:52) Цитата (Kinshik @ 4.02.2016 - 22:44) ... А сейчас детали любые, разводка плат на компе, так молодежи не интересно все это... жаль. .. А "тогда" я разводил плату в голове, рисовал на бумаге, потом на текстолите... не дай бог на гетинаксе, кто вкурсе, тот поймет... Разводка плат - только в голове!!! Иной раз PCAD не справлялся,чтобы только в двух слоях развести.... Гетинакс - жуткая гадость в обработке... Только когда текстолита не было!!!

В обработке проблем с гетинаксом не наблюдал, а в пайке... это было жопа, четь передержать и дорожка отваливалась..

Офигенное дополнение было для собственноручных радиомикрофонов!!!

Цитата (KkoLIK @ 4.02.2016 - 23:03)

Цитата (micmic @ 4.02.2016 - 22:55) Цитата (KkoLIK @ 4.02.2016 - 22:52) Цитата (Kinshik @ 4.02.2016 - 22:44) ... А сейчас детали любые, разводка плат на компе, так молодежи не интересно все это... жаль. .. А "тогда" я разводил плату в голове, рисовал на бумаге, потом на текстолите... не дай бог на гетинаксе, кто вкурсе, тот поймет... Разводка плат - только в голове!!! Иной раз PCAD не справлялся,чтобы только в двух слоях развести.... Гетинакс - жуткая гадость в обработке... Только когда текстолита не было!!! В обработке проблем с гетинаксом не наблюдал, а в пайке... это было жопа, четь передержать и дорожка отваливалась..

При сверлении края заламывались... Напомнил - дорожки отваливались, жуть...

Цитата (Garik1999 @ 4.02.2016 - 22:54)

Фарфор млин...

АААА! Антеннааааа!!!!!

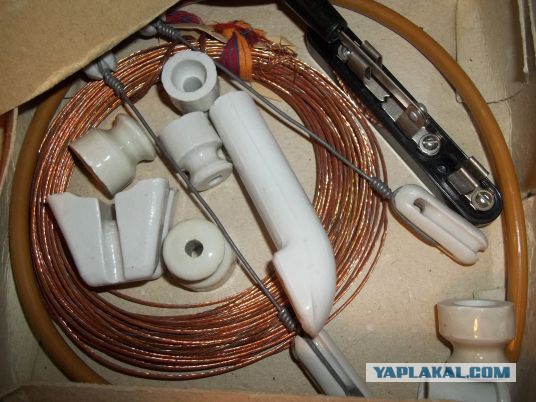

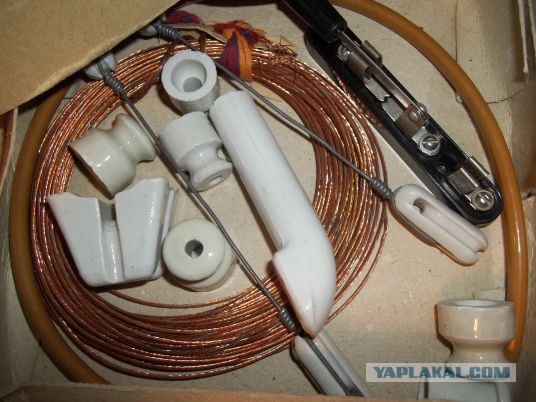

Так как столбов не было, то антенну для ДВ-СВ натянул перед домом между грушей и липой и завел к себе в комнату через окно. Естественно использовал грозовой переключатель "Антенна-Земля". При устройстве антенны получил пиздюлей от отца за "какие-то провода" на деревьях и от мамы, за то что в её цветочнике под моим окном закопал заземление, при этом выкопал луковицу какого-то цветка (которые мама достала всего 5 штук и решила разводить) и перетоптал половину грядки!
Вот это воспоминания!!!

Эх! Ностальгия нахлынула. Вот "священное писание" для всех радиолюбителей.
73 всем!

Цитата (WinniPuh @ 4.02.2016 - 23:08)

Цитата (Garik1999 @ 4.02.2016 - 22:54) Фарфор млин... АААА! Антеннааааа!!!!! Так как столбов не было, то антенну для ДВ-СВ натянул перед домом между грушей и липой и завел к себе в комнату через окно. Естественно использовал грозовой переключатель "Антенна-Земля". При устройстве антенны получил пиздюлей от отца за "какие-то провода" на деревьях и от мамы, за то что в её цветочнике под моим окном закопал заземление, при этом выкопал луковицу какого-то цветка (которые мама достала всего 5 штук и решила разводить) и перетоптал половину грядки! Вот это воспоминания!!!

Напомнили антенну - была такая.... Странные голоса слушал с ней....

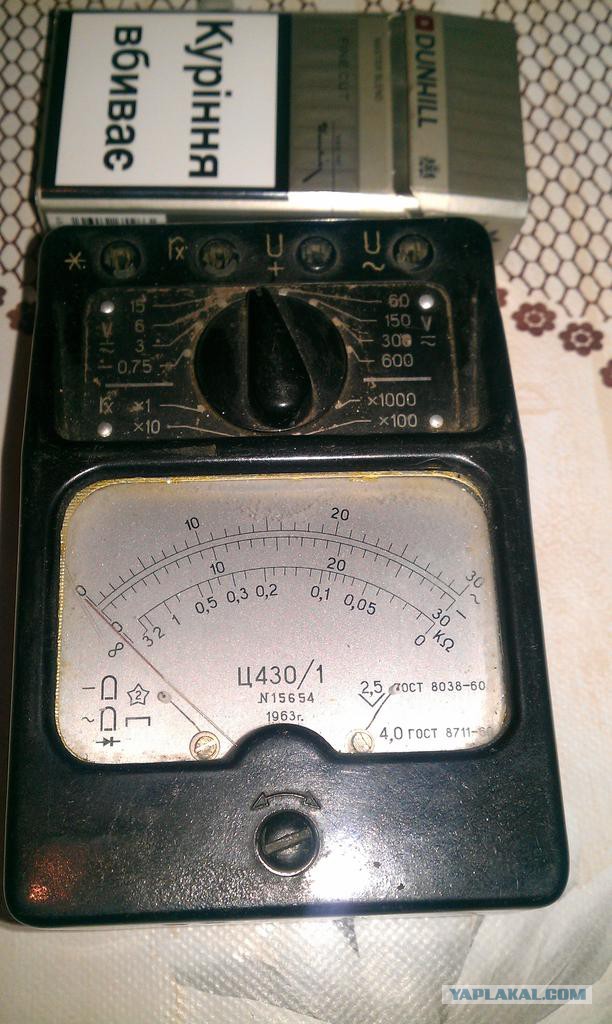

Вот такой недавно купил. Стоял на базаре с друзьями, что деталями торгуют, подходит дядька бомжеватого вида - купите. Тем, понятно, сто лет такое не надо, а я купил за 20 грн. (тогда доллар еще по 8 был). Не мог пройти мимо, хотя он тоже мне не нужен, есть 4 цифровых мультиметра разной степени крутости. Разобрал, почистил, отмыл. Оказался полностью рабочий, контакты переключателя серебряные. 1963 г., на 2 года меня старше.
Часто попадаются такие, что распродают сокровища, родительские видать. Или выбрасывают за ненужностью. А папа каждой детальке радовался.
Иногда посещает мысль, вот я чешки загну рано или поздно и все мои залежи, накопленные с детства, тоже пойдут по пизде. Пичалька.

ТС, спасибо. Самая настоящая ностальгия. Блин. аж слезу выдавил.

Позеленил:
У кошки четыре ноги: вход, выход, земля и питание

Цитата (micmic @ 4.02.2016 - 23:08)

Цитата (KkoLIK @ 4.02.2016 - 23:03) было жопа, четь передержать и дорожка отваливалась.. При сверлении края заламывались... Напомнил - дорожки отваливались, жуть...

Дорожки на сверло накручивались, хотя сверло было острое..

Цитата (Logotype @ 4.02.2016 - 23:13)

ТС, спасибо. Самая настоящая ностальгия. Блин. аж слезу выдавил.

Не за что, сам плачу.... Я и не ожидал....

Цитата (micmic @ 4.02.2016 - 23:18)

Цитата (Logotype @ 4.02.2016 - 23:13) ТС, спасибо.  Самая настоящая ностальгия. Блин. аж слезу выдавил. Не за что, сам плачу.... Я и не ожидал....

не тока ты плачешь... я видимо страрею(((

Добавлено в 23:24
micmic, аспирин использовался и используется для снятия лака с проводов типа ПЭВ

Цитата (2112 @ 4.02.2016 - 22:19)

Цитата (Akkaen @ 5.02.2016 - 00:08) Уважаемые ЯПовцы,Вы уж простите бедному студенту глупые вопросы.Но изволила моя тёмность выбрать тему курсового проекта  "Проектирование цифрового вольтметра" и есть там такой раздел, как не просто список ИМС и резисторов,диодов и протчего,но конкретные параметры ;площадь и вес в том числе.Так вот не могу найти данные по вот этой красоте; 1 прецизионные резисторы С2-29B 2 диод КД212А ,·      3 конденсаторы;К70-6,К76-4 , К50-29 4 усилители; К140УД18,К140УД25А 5 Транзистор;КТ361А 6 Одноразрядный светодиодный индикатор;КЛЦ201А. можете ругать,но то что я балда я и так знаю и мне не легче от этого И не найдешь. Это на вражеские и более менее современные ОТЕЧЕСТВЕННЫЕ радиоэлементы есть даташиты, А вот на указаные тобой раритеты ни чего нет. :-(

Не надо ля-ля .Вот только один из выше указанных ftp://radiozona.myftp.org/radiotehnika/sp...DF/K140UD18.pdf .Погугли не ленись все есть .

Цитата (micmic @ 4.02.2016 - 23:08)

Цитата (KkoLIK @ 4.02.2016 - 23:03) Цитата (micmic @ 4.02.2016 - 22:55) Цитата (KkoLIK @ 4.02.2016 - 22:52) Цитата (Kinshik @ 4.02.2016 - 22:44) ... А сейчас детали любые, разводка плат на компе, так молодежи не интересно все это... жаль. .. А "тогда" я разводил плату в голове, рисовал на бумаге, потом на текстолите... не дай бог на гетинаксе, кто вкурсе, тот поймет... Разводка плат - только в голове!!! Иной раз PCAD не справлялся,чтобы только в двух слоях развести.... Гетинакс - жуткая гадость в обработке... Только когда текстолита не было!!! В обработке проблем с гетинаксом не наблюдал, а в пайке... это было жопа, четь передержать и дорожка отваливалась.. При сверлении края заламывались... Напомнил - дорожки отваливались, жуть...

В моей деревне фольгированный текстолит и гетинакс можно было найти с трудом, а про химию для травления я вообще только в журналах "Радио" читал. Приходилось дорожки рисовать сначала на бумаге, а потом перерисовывать на текстолит (гетинакс). Дорожки вырезал ножом из полотна от ножовки по металлу. Отверстия маленькие сверлить тоже было нечем, поэтому для сверления использовал тоже самодельный инструмент из полотна от ножовки по металлу. Сверлил отверстия нехитрыми движениями руки, прокручивая заточку туда-сюда.
Часто для воспроизвеения простых схем использовал старые платы, сдирал с них дорожки, сверлил при необходимости новые отверстия, а дорожки делал из медного провода.


Это сообщение отредактировал WinniPuh - 4 фев 2016 в 23:29

Блин, про "аспирин использовался и используется для снятия лака с проводов типа ПЭВ" упустил :( Как вернуться обратно? А я всё скальпелем... потихонечку :(

Цитата (WinniPuh @ 4.02.2016 - 23:26)

В моей деревне фольгированный текстолит и гетинакс можно было найти с трудом, а про химию для травления я вообще только в журналах "Радио" читал. Приходилось дорожки рисовать сначала на бумаге, а потом перерисовывать на текстолит (гетинакс). Дорожки вырезал ножом из полотна от ножовки по металлу. Отверстия маленькие сверлить тоже было нечем, поэтому для сверления использовал тоже самодельный инструмент из полотна от ножовки по металлу. Сверлил отверстия нехитрыми движениями руки, прокручивая заточку туда-сюда. Часто для воспроизвеения простых схем использовал старые платы, сдирал с них дорожки, сверлил при необходимости новые отверстия, а дорожки делал из медного провода.

Про второй инструмент наслышал, пользовал, а в общем, жуть...

Добавлено в 23:39

Цитата (micmic @ 4.02.2016 - 23:35)

Блин, про "аспирин использовался и используется для снятия лака с проводов типа ПЭВ" упустил :( Как вернуться обратно? А я всё скальпелем... потихонечку :(

Берешь таблетку аспирина, положи на неё сверху провод с эмалью и прижми жалом паяльника, вот и все)))
