sdg1
23.11.2013 - 12:13
1
Статус: Offline


Шутник

Регистрация: 2.06.13
Сообщений: 36
Цитата (Novatech @ 22.11.2013 - 15:26)
Механизм бы увидеть... Так-то все понятно...

Даже картинка Троицкого моста вспомнилась )))

Вообще то , картинка была на Литейном мосту. Она как бы предназначалась управлению ФСБ, окна которого выходят прямо на мост.

[^]
SirOpium
23.11.2013 - 12:21
0
Статус: Offline


Главный энергетик

Регистрация: 3.11.09
Сообщений: 961
Пост явно не Татьяныча... Нас обманули.

[^]
Pytnik
23.11.2013 - 15:20
0
Статус: Offline


Приколист

Регистрация: 24.08.13
Сообщений: 331
Цитата (Novatech @ 22.11.2013 - 15:26)
Механизм бы увидеть... Так-то все понятно...

Даже картинка Троицкого моста вспомнилась )))

Это Литейный мост))))

[^]
Violetcat
23.11.2013 - 16:43
0
Статус: Offline


Приколист

Регистрация: 20.07.12
Сообщений: 374
Интересно. Увидеть бы своими глазами.
Но все-таки мост ТрОицкий называется (ударение).

[^]
totemi
23.11.2013 - 17:08
0
Статус: Offline


Хохмач

Регистрация: 20.07.12
Сообщений: 610
как у них классно инструмент разложен! вот бы так на нашем заводе) молодцы!

[^]
Tasstrimm
23.11.2013 - 18:58
3
Статус: Offline


Шутник

Регистрация: 5.07.12
Сообщений: 86
Цитата (samtakoy @ 22.11.2013 - 14:19)
Народ, разъясните пожалуйста: на фото видно столбы ЛЭП по середине моста, а как провода разводятся-наводятся?


P.S. Я правда не знаю...

Когда-то сфоткал

Как работает разводной мост

[^]
Wolfich
23.11.2013 - 19:00
1
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 365

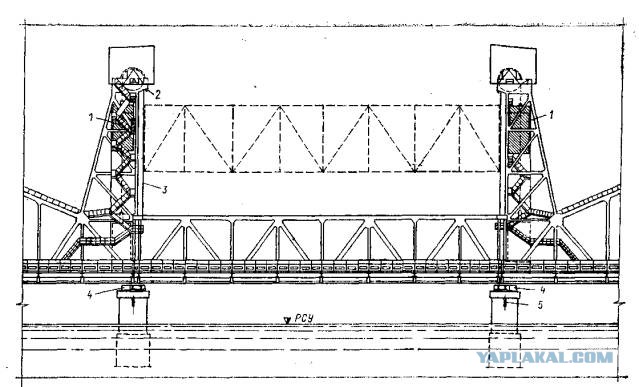

Утакуот - Рис. 1. Вертикально-подъемный мост:

1 - противовес; 2 - буфер; 3 - противовесные канаты; 4 - замковый механизм; 5 - световой сигнал для судоходства

Как работает разводной мост

[^]
Wolfich
23.11.2013 - 19:01
0
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 365
утакуот - Рис. 2. Однокрылый-раскрывающийся мост

Как работает разводной мост

[^]
Wolfich
23.11.2013 - 19:01
0
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 365

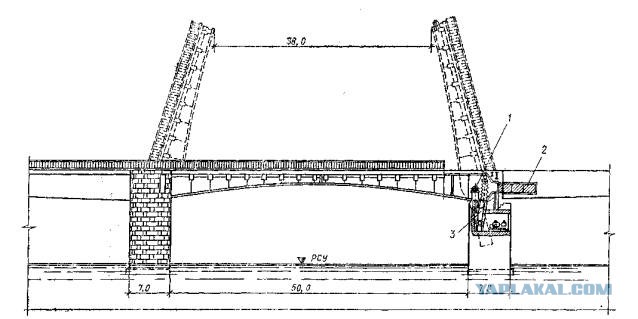

утакуот - Рис. 3. Двукрылый раскрывающийся мост:

1 - ось вращения; 2 - противовес; 3 - гидроцилиндр

Как работает разводной мост

[^]
Wolfich
23.11.2013 - 19:02
0
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 365

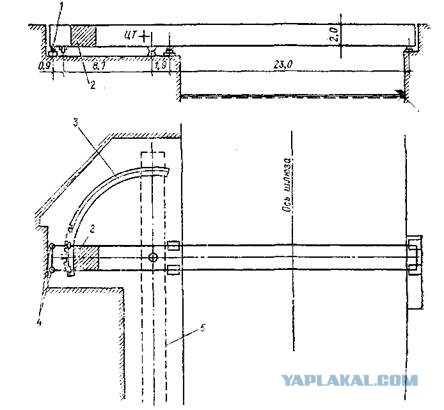

А еще бывает в горизонтальной плоскости утакуот - Рис. 4. Однорукавный поворотный мост:

1 - поворотный и домкратный механизм; 2 - противовес; 3 - путь катания колес; 4 - домкратные опоры; 5 - пролетное строение в повернутом положении

Как работает разводной мост

[^]
Wolfich
23.11.2013 - 19:04
3
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 365

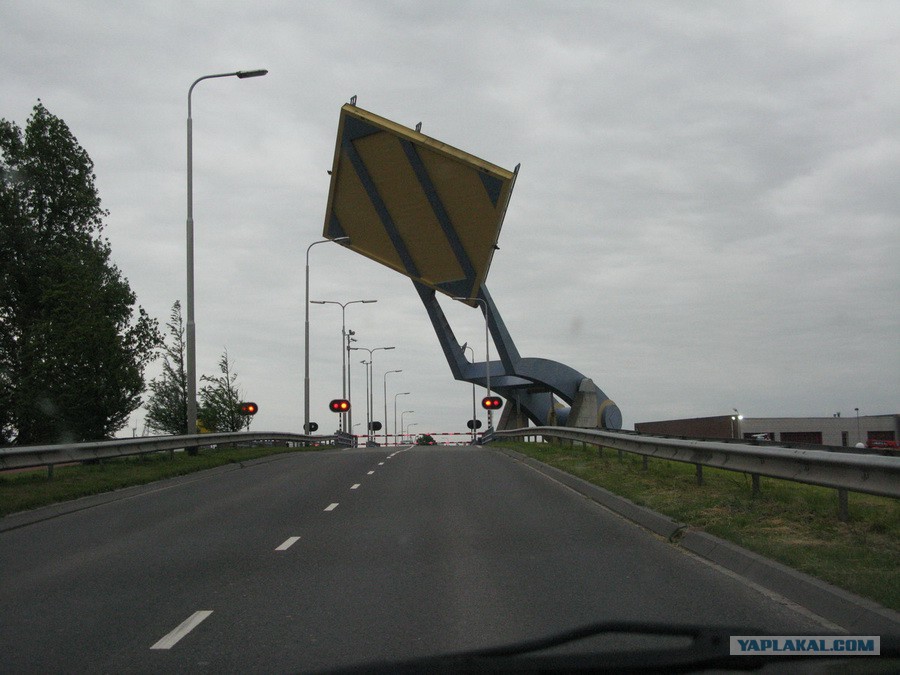

А еще бывает вот такая красота=)

Как работает разводной мост

[^]
Navigobear
23.11.2013 - 19:09
2
Статус: Offline


Ярила

Регистрация: 24.10.09
Сообщений: 3180
Цитата (Zoidberg63 @ 22.11.2013 - 15:23)
не очень понятно где противовес и куда он уходит

На Дворцовом мосту противовесы ходят вертикально, в опорах моста. Причем при поднятом мосту они ниже уровня воды. Причем на Дворцовом мосту один кессон пробит осколком бомбы, и перед подъемом моста воду там сначала откачивают. Попытки ремонта успеха не имели.

Ну так нам рассказывали при экскурсии внутри мота. Ходящие противовесы видел сам. Пробоину в кессоне нет.

[^]
Wolfich
23.11.2013 - 19:11
2
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 365
Много букв из "РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ РАЗВОДНЫХ МОСТОВ"
Уравновешивание

1.4.1. Вертикально-подъемные и раскрывающиеся пролетные строения во время разводки должны иметь небольшую неуравновешенность от собственного веса (перевес) в сторону разводного пролета, величину которой в наведенном положении моста следует принимать:

а) в вертикально-подъемных мостах - не менее 1% от массы пролетного строения с обустройствами, и, как правило, не менее 5 т;
б) в раскрывающихся мостах - не менее 3% от момента собственного веса крыла относительно оси вращения.
В указанных мостах неуравновешенность в наведенном положении должна обеспечивать плотное прилегание разводного пролетного строения к опорным частям в закрытом положении моста.
В поворотных мостах неуравновешенность пролетного строения от постоянных нагрузок должна удовлетворять условию проверки его устойчивости при разводке моста.
Неуравновешенность должна быть учтена при расчете мощности приводов механизмов, тормозов и буферных устройств.

1.5. Приводы механизмов
1.5.1. Главные механизмы для разводки моста должны иметь, как правило, три привода: основной, запасной и аварийный. Для снижения скорости при посадке пролетного строения на опорные части в основном приводе может быть предусмотрен дополнительно микропривод.
Основной привод следует принимать электромеханическим или электрогидравлическим. Запасной привод устраивается того же типа, как основной привод, или от двигателя внутреннего сгорания.
Аварийный привод, как правило, принимается ручным и предназначается для пользования при неисправности основного и запасного приводов, а также регулирования механизмов в процессе их монтажа.
При основном электрогидравлическом приводе и наличии автономного электропитания аварийный привод может не устраиваться.
1.5.2. В механизмах пролетных и рельсовых замков и других вспомогательных механизмах следует предусмотреть два привода: основной и запасной, который должен приводиться в действие вручную.
1.6. Продолжительность разводки моста и посадочные скорости пролетного строения
1.6.1. Продолжительность разводки (наводки) моста устанавливается заданием на проектирование в зависимости от интенсивности и особенностей организации движения сухопутного и водного транспорта (с учетом их перспективного развития).

При интенсивном движении по сухопутному и водному путям и многоразовых разводках моста в течение суток продолжительность разводки основным приводом следует принимать не более 2 мин, включая в это время все операции по открыванию (закрыванию) моста.
При небольшой интенсивности движения наземного и надводного транспорта и одно-, двухразовой разводке моста в сутки на относительно продолжительное время (1-2 ч) продолжительность разводки может быть увеличена до 5 мин. Продолжительность разводки моста запасным приводом принимается до 20 мин, а ручным приводом определяется из условия одновременной работы на приводе разводки 8-12 чел.
1.6.2. Проектируемые основные приводы механизмов должны обеспечивать посадочные скорости движения пролетных строений, не превышающие значений, приведенных в табл. 1.

2. При электрогидравлическом приводе приведенные скорости могут быть увеличены на 30 %.
3. Для двукрылого раскрывающегося моста за массу пролетного строения следует принимать массу одного крыла.
1.7. Управление приводами механизмов
1.7.1. В приводах механизмов для разводки мостов следует предусматривать два вида управления: автоматическое - для всего цикла операций в определенной последовательности и ручное - для раздельного управления каждой операцией в отдельности. Кроме того, необходимо иметь блокировочные защитные устройства и сигнализацию конечных положений пролетного строения и механизмов разводки и замков.
1.7.2. На железнодорожных разводных мостах управление приводами механизмов разводки моста должно быть увязано и сблокировано с системой СЦБ и связи прилегающих к мосту перегонов и станций и с устройствами навигационной сигнализации моста.
1.7.3. На автодорожных разводных мостах управление приводами механизмов разводки моста должно быть увязано с управлением устройствами навигационной и заградительной автодорожной сигнализации моста.
1.8. Центрирующие устройства и замки
1.8.1. Разводное пролетное строение должно иметь устройства для центрирования при его посадке на опорные части.
В двукрылом раскрывающемся пролетном строении при наличии на мосту рельсового пути или гребенок (в замковом деформационном шве) следует предусматривать в середине разводного пролета шарнирно-центрирующее устройство для взаимной фиксации крыльев в плане при наводке моста.
1.8.2. В наведенном положении разводные пролетные строения под железнодорожное и совмещенное движение должны запираться пролетными и рельсовыми замками.
Пролетные замки следует устанавливать вблизи от оси железнодорожного пути.
В автодорожных и городских разводных мостах отказ от устройства пролетных замков возможен при обосновании соответствующими расчетами невозможности саморазводки моста при эксплуатации, включая случаи уменьшения массы разводного пролетного строения при снятии покрытия проезжей части при его замене.
Рельсовые стыки на концах разводных пролетных строений железнодорожных мостов следует проектировать с учетом применения, как правило, типовых рельсовых замков.
Для запирания пролетного строения в разведенном положении, если это требуется условиями эксплуатации, должны устанавливаться специальные замки.
....
Если интересно то остально находтся по ссылке - http://files.stroyinf.ru/Data1/52/52243/
Ну и еще схемка для наглядности

Как работает разводной мост

[^]
Wolfich
23.11.2013 - 19:13
2
Статус: Offline


Приколист

Регистрация: 30.08.11
Сообщений: 365
http://www.giprostroymost.ru/ru/product/de...266-kaliningrad
Вот еще интересное решение:

Как работает разводной мост

[^]
2Rock
23.11.2013 - 21:55
1
Статус: Offline


Весельчак У

Регистрация: 18.11.11
Сообщений: 294
вечно на нем пробка(

[^]
b3n3d1kt
23.11.2013 - 23:55
0
Статус: Offline


Шутник

Регистрация: 5.04.13
Сообщений: 70
Картинки классные, но до конца так и не понял. Спасибо.

[^]
NeuKuhren
24.11.2013 - 00:21
0
Статус: Offline


Юморист

Регистрация: 17.06.12
Сообщений: 542
Цитата (tschitscha @ 23.11.2013 - 10:30)
Цитата
Корабли пошли


Корабли там ходят только по великим праздникам,а ,так в основном баржи,да иногда теплоходы.На фото баржа,которой ,увы,никогда не суждено стать кораблём.

cry.gif Теплоходы, блеать, здесь ходят теп-ло-хо-ды и на фото теплоход, а вот баржи реже чем теплоходы, баржи буксируют БУКСИРЫ, а ТЕП-ЛО-ХО-ДЫ сами идут!!! dont.gif

[^]
agkorolev
24.11.2013 - 01:14
0
Статус: Offline


Хохмач

Регистрация: 11.02.12
Сообщений: 675

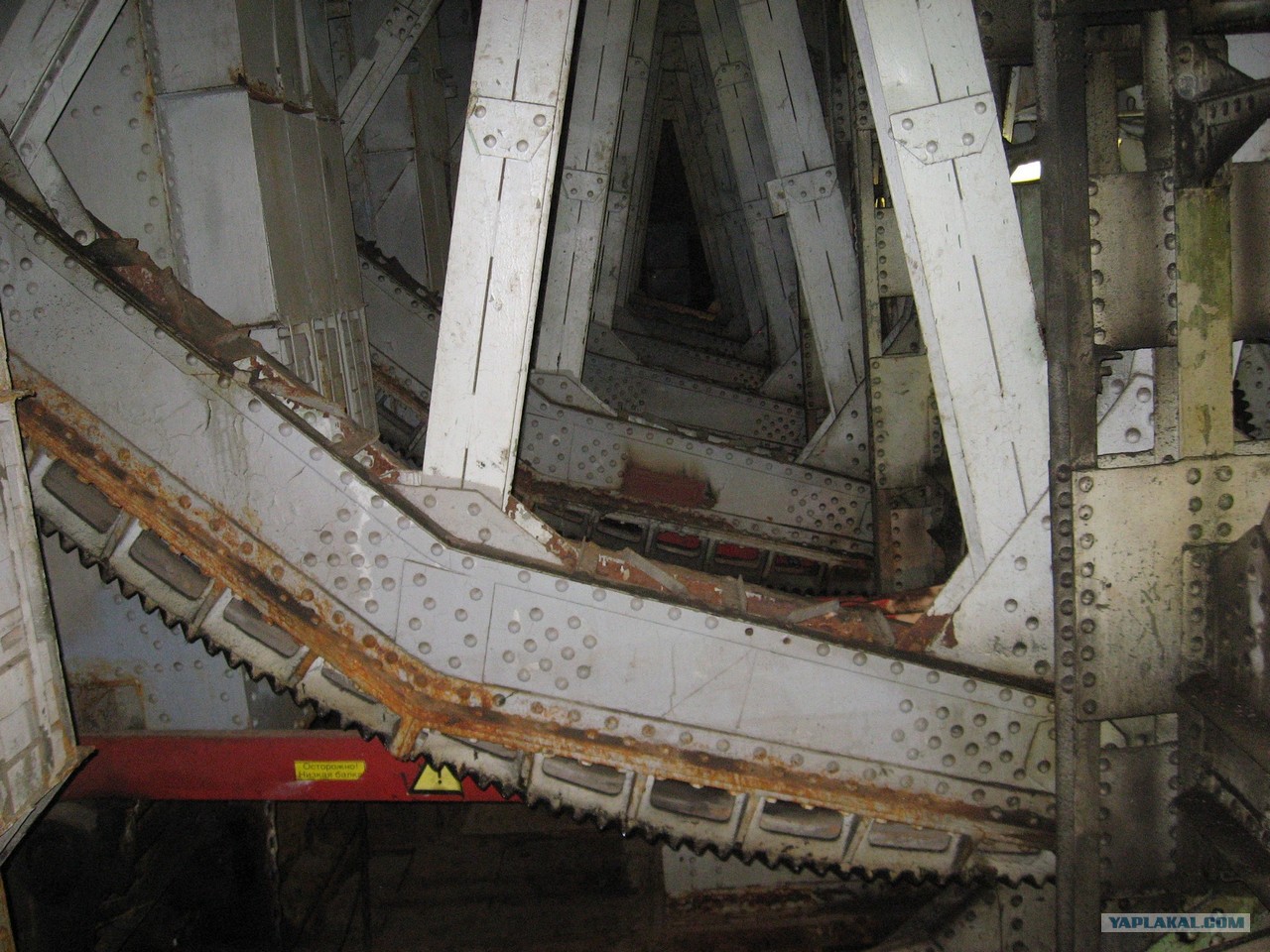

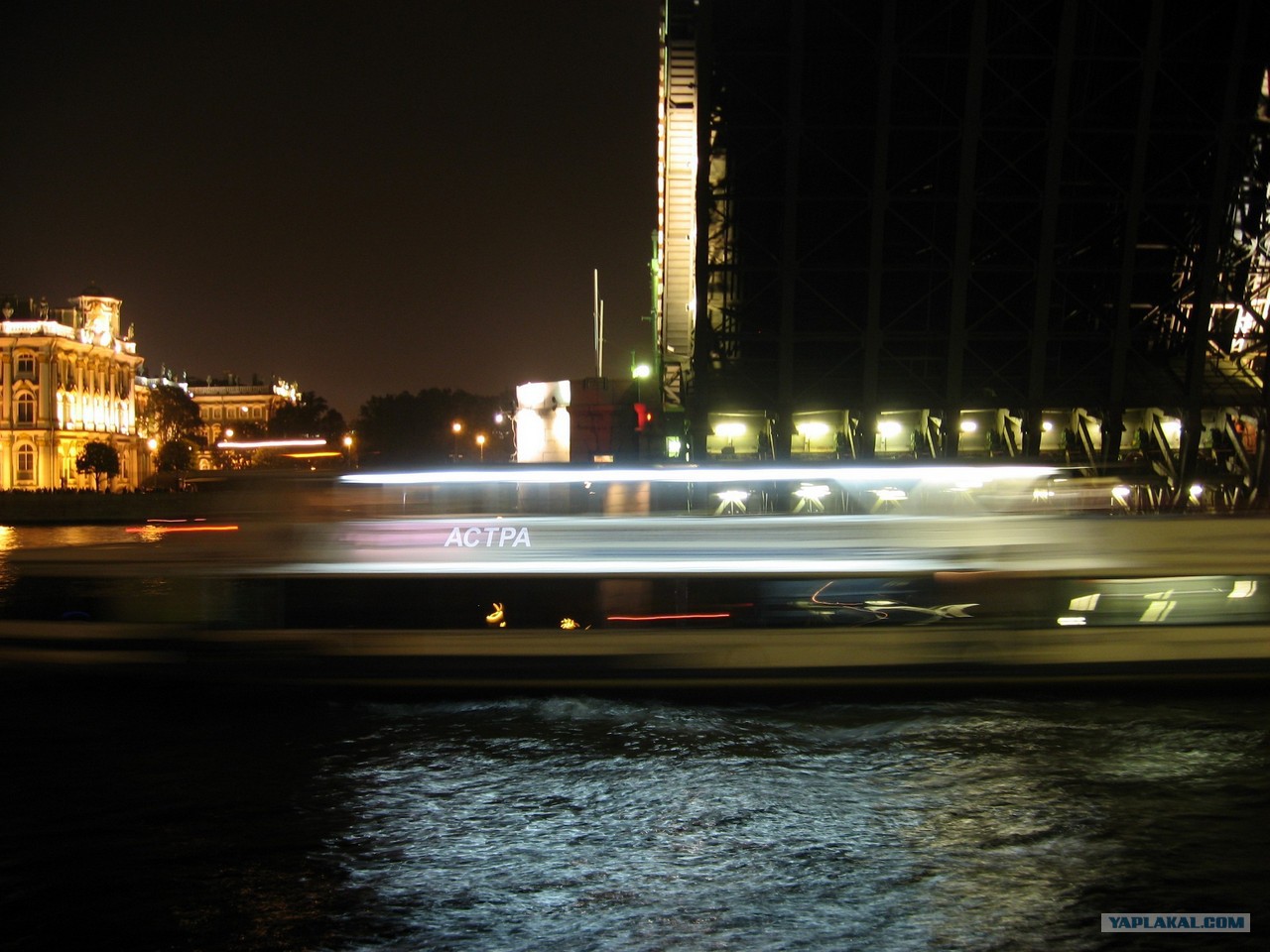

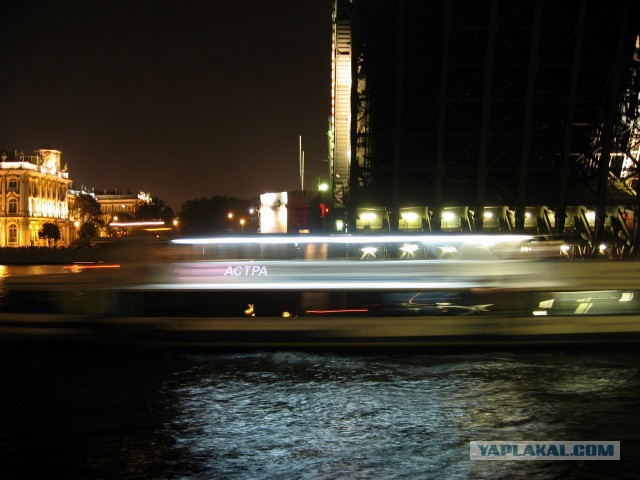

Сразу вспомнил поездку в Питер в 2006

Как работает разводной мост

[^]
agkorolev
24.11.2013 - 01:15
0
Статус: Offline


Хохмач

Регистрация: 11.02.12
Сообщений: 675

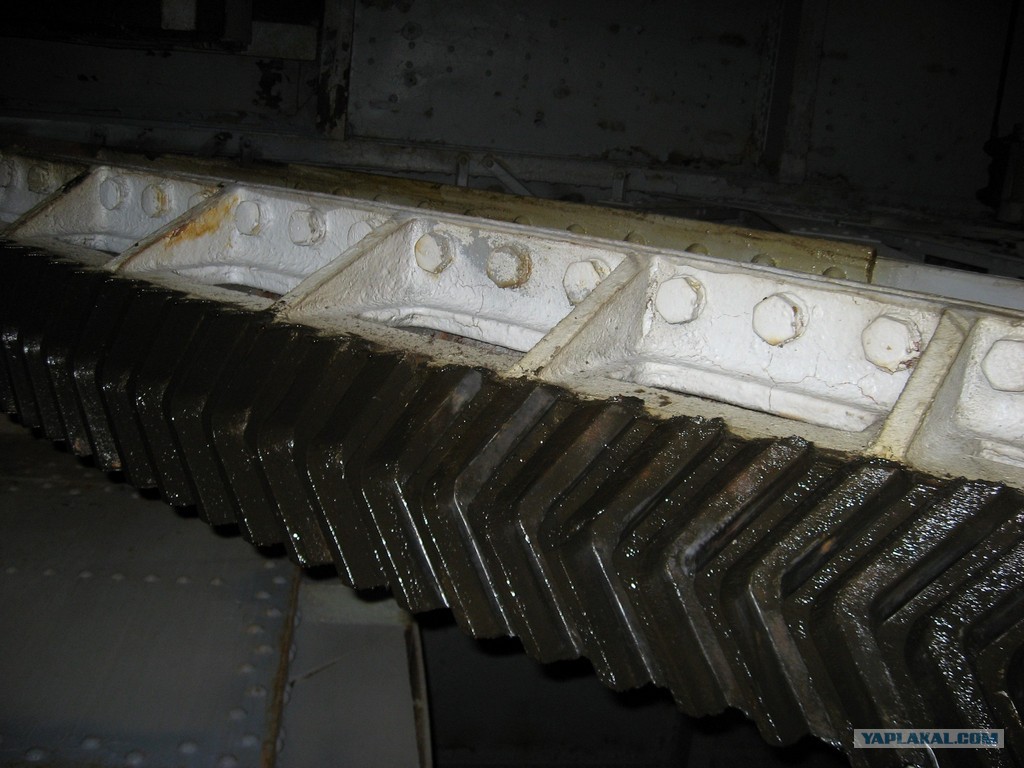

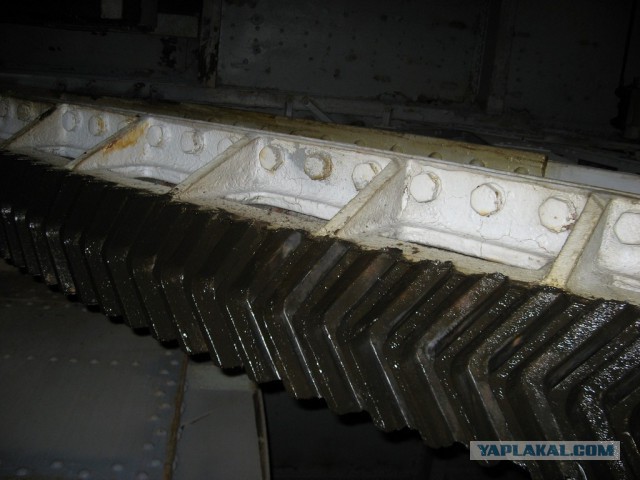

Шевронная передача. Дворцовый мост

Как работает разводной мост

[^]
agkorolev
24.11.2013 - 01:16
0
Статус: Offline


Хохмач

Регистрация: 11.02.12
Сообщений: 675

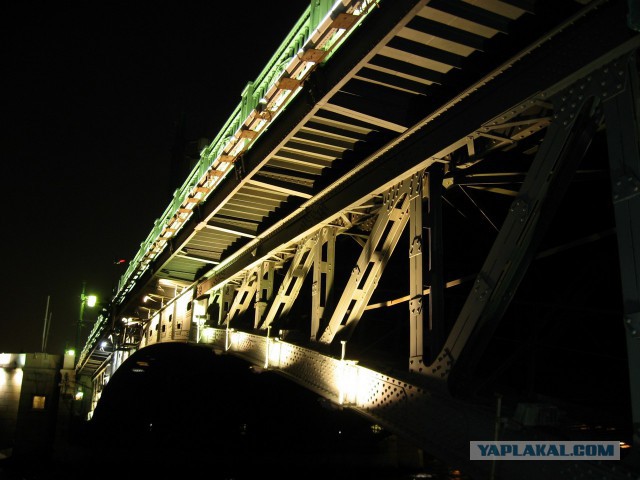

Сам мостик

Как работает разводной мост

[^]
agkorolev
24.11.2013 - 01:17
0
Статус: Offline


Хохмач

Регистрация: 11.02.12
Сообщений: 675

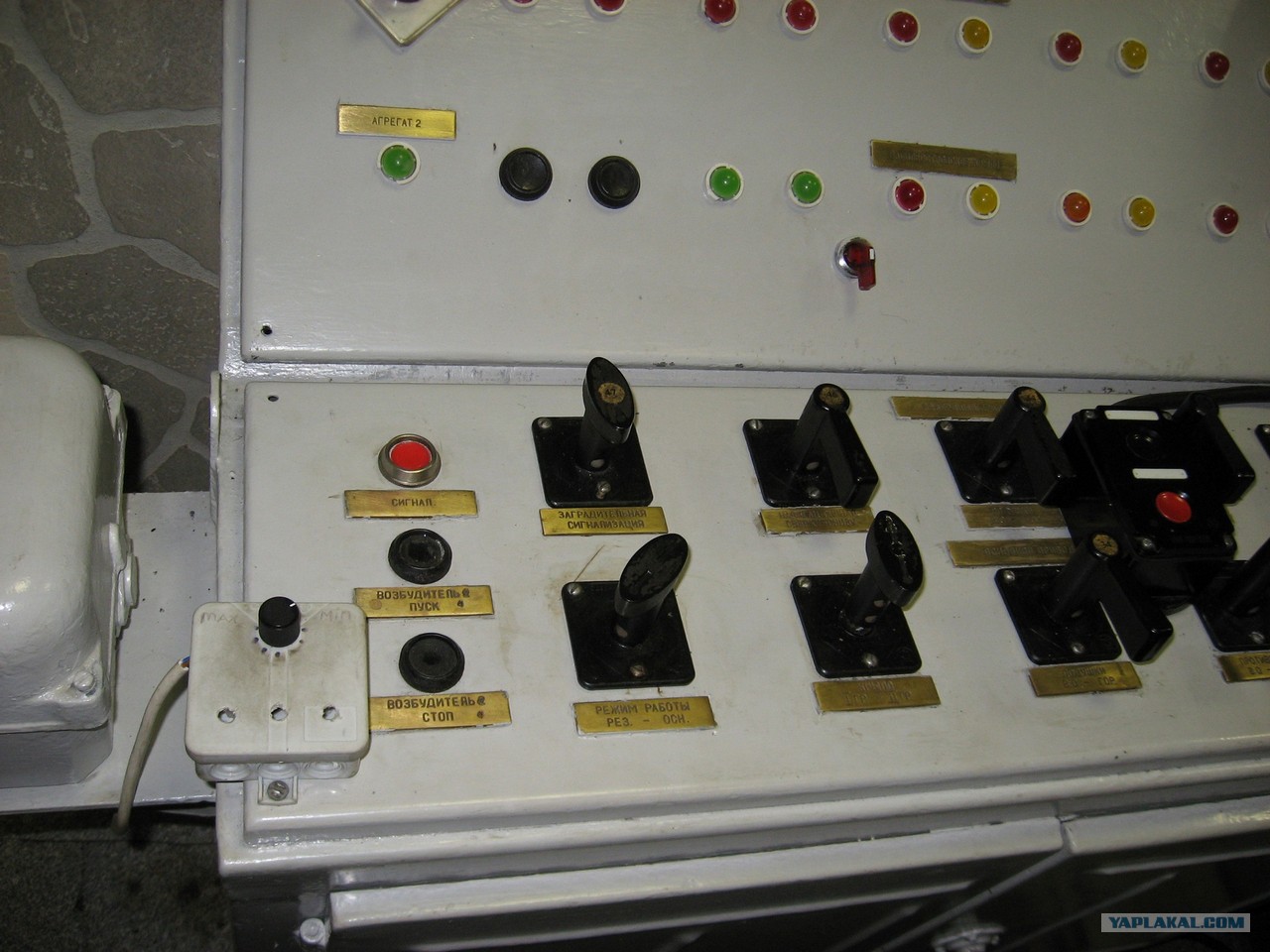

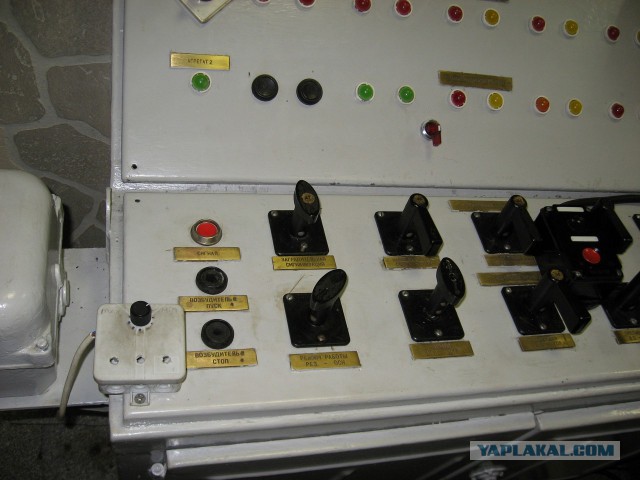

Занимательные названия

Как работает разводной мост

[^]
agkorolev
24.11.2013 - 01:18
0
Статус: Offline


Хохмач

Регистрация: 11.02.12
Сообщений: 675
туристы

Как работает разводной мост

[^]
Честныйбумер
24.11.2013 - 01:21
0
Статус: Offline


Ярила

Регистрация: 14.12.11
Сообщений: 3998
туристы, гости говорят:
"Ах, какая красота. Романтика!"
И только настоящий Петербуржец говорит:
"Б..., опять эти гребаные мосты развели...!!!!"
и все равно обожаю свой город

[^]
VNZ
24.11.2013 - 11:45
0
Статус: Offline


Весельчак

Регистрация: 1.11.12
Сообщений: 137
Разводной мост? Да так и работает!

Извините за Пєйнт.

За статью спасибо. Познавательно!

Это сообщение отредактировал VNZ - 24.11.2013 - 11:46

Как работает разводной мост

[^]
