Колонки на динамиках Visaton

Вот после таких постов я чувствую себя безруким идиотом.
По теме — офигенно.

И Как Качает? Видос будит?

F5 развалилась в порошок, Профессионал ТС молодче. Прямые руки зеленкой поливаю!

Я так вижу занимаетесь профессионально, или просто талант?
П.С. Зелень однозначно, у самого только к сборке компьютеров руки растут)))

Вот это крутота, самоделом сложно назвать. Побольше бы таких постов, а не про заколачивание гвоздей и заточку карандаша. Заслуженная зелень.

Прям хай-энд получился. Еще бы рояльным лаком в место пленки и вообще супер-круто было бы.

Это сообщение отредактировал Olexxx - 7.11.2012 - 17:51

простите, это копипаста с бложика, будет еще...

Руки просто прямущие!!! Лови

Мастер ёпта.... что ещё сказать!

Это сообщение отредактировал xAlfax - 7.11.2012 - 17:51

Пряморукий сука молодца ... Инструмента до ебени матери , завидую ...

У меня отвертка , дрель и табуретка )) тоже иногда калонке делаю ...

Молодца...зелень однозначно!
Olexxx
не у тебя одного F5 развалилась)) у меня еще и левый клик стал заедать, столько жать "Обновить" в браузере))

Прямые руки, великолепный набор навыков и инструмента, холодный расчет.

Это сообщение отредактировал AngryBird - 7.11.2012 - 17:51

Я такое количество струбцин первый раз в жизни увидел

Половину написанного не понял, в силу того, что не специалист, но как начинающий аудиофил яростно зеленю пост!

Это сообщение отредактировал Nazarett - 7.11.2012 - 17:52

ТС нихуева ты заморочился!
Красавчик.
И похрену на сломанную Ф5, оно того стоило!!!

Мнеб столько инструмента.
Прям мечта, у автора мегаруки!

Но я б еще заморочился в топовые элементы для кроссоверов.
Это пожалуй единственное что тут можно улучшить!

Спасибо, подрочил... Думал замена динамиков просто будет, а тут....

блин автор молодец!!!! просто красота, но есть несколько НО: так-как не первый год занимаюсь изготовлением акустики на заказ скажу следующее 1 фильтры в кроссах промотаны слишком тонким проводом и имеют слишком маленький внутренний диаметр 2 кондеры не совсем музыкальные и я бы избежал использования таких элементов в звукотехние 3 ЗА ОФОРМЛЕНИЕ ТВЕРДАЯ ДЕСЯТКА ПО ПЯТИБАЛЬНОЙ ШКАЛЕ одним словом МОЛОДЕЦ!!!

В продолжение темы про колонки

Решил я собрать сабвуфер, давно это было, почти 2 года прошло, как он уже собран и работает, по сему, выложу ту, которая осталась информация и фотографии.

47 пикчей, просьба не ломать

Поддерживаю полностью, катушки надо самому мотать.
(В 15 лет у меня была профессия - намотчик катушек )
За отделку и процесс зелень.

Круто! А чё решил не под RCA разъемы сделать?

Круто.

А у меня бы все на этом этапе остановилось и так бы и осталось стоять

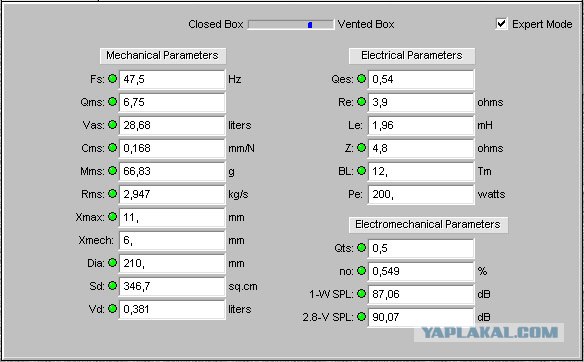

это к верхней пикче

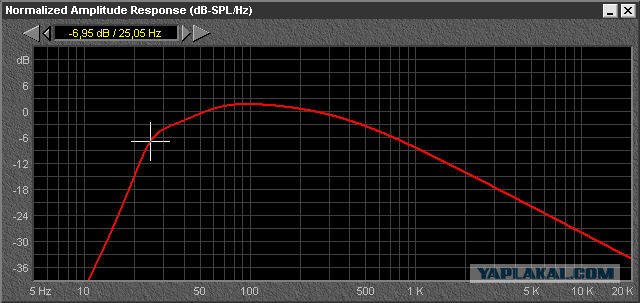

это к верхней пикче

Высококачественный хромированный диффузор инжекционного литья
Подвес из бутилкаучука
Вес магнита 40 унции / Вес магнитной системы 80 унций (1 унция = 28.35 грамма)
2” алюминиевая звуковая катушка, покрытая каптоном, рассчитанная на работу в высокотемпературном режиме
Размер динамика: 10"
Номинальная мощность: 200 Вт
Максимальная мощность: 400 Вт
Диапазон воспроизводимых частот: 28 Гц - 2,9 кГц
Сопротивление: 4 Ом
Чувствительность: 90 дБ, 1 Вт/м



Задача:

1. Создать сабвуфер на динамике 10'' (серия Jadoo) Mystery MJS-10.

2. Материал ящика фанера 18мм., толщина "морды" 36мм. 48литров.

Размер ящика ВхШхД 380х320х545мм.

3. Категорично хочу ФИ щелевой, чтоб меньше было вихревых потоков, задача сложная. ФИ настроен на 29Hz.

4. В качестве клея эпоксидная смола.

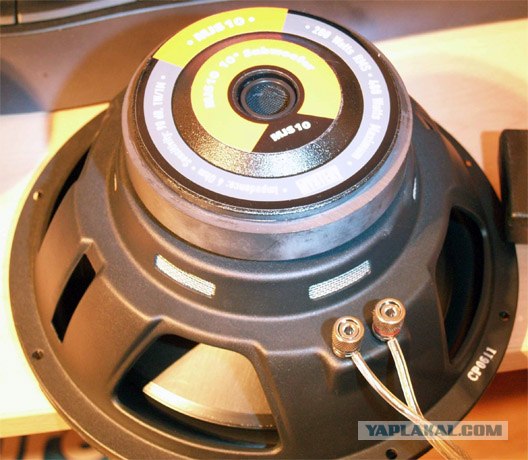

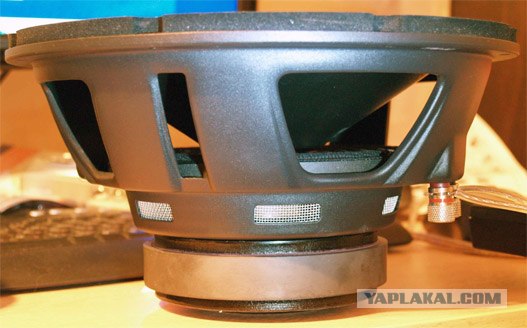

Немного о динамике, мои наблюдения, конструкция добротная, но это не литая корзина как может показаться, а штамповка. Разъемы винтовые. Катушка полностью вентилируемая.

это к верхней пикче
