Цитата (GadPolzuchij @ 11 апр. 2026 г. в 18:30)

Цитата (Almorit @ 12 апр. 2026 г. в 01:22) ТС, круто! Вот к тебе такой вопрос по теме. У моего соседа ламповая Макинтош система с вертушкой и всеми делами. С вертушки при громкости за 45 ( не знаю в чем там измеряется) начинает фонить. Проверили заземление, провода вроде нормальные, изолировали мотор от подставки- там отдельно мотор к вертушке через резиновый такой ремень. Цифру с любого носителя не фонит, а любую пластинку вне зависимости от возраста фонит. Что еще посмотреть? "Землю" смотри. Попробуй от "минуса" прям от блока питания провести отдельный провод и поискать точку на предусилителе. Это результат так называемого "однопроводного монтажа". Когда общую шину считают идеальным проводником и игнорируют правила прохождения электрического тока. При правильном "двухпроводном" монтаже даже в деревянном корпусе ничего не фонит.

Спасибо

@А чего транс один, у тебя же типа "двойное моно"? )) Вон, у коллеги Олега так и сделано.@

Таки говорю ж - молодой, неопытный был )

"...но я бы сделал подсветку теплой желтой..."
Вкусовщина. Мне тоже синий цвет неайс. Ну а в принципе стрелочники - супер!

""Землю" смотри. Попробуй от "минуса" прям от блока питания провести отдельный провод и поискать точку на предусилителе. Это результат так называемого "однопроводного монтажа". Когда общую шину считают идеальным проводником и игнорируют правила прохождения электрического тока. При правильном "двухпроводном" монтаже даже в деревянном корпусе ничего не фонит."

Всё правильно говоришь. Только вы, с вопрошающим, сначала с изначальной конфигурацией определитесь. Что было изначально, что собрали, как, из чего собрали..... Очень много нюансов, и очень мало вводных. Поэтому изначально и упомянул про геморой и фотографии.
Это сообщение отредактировал AlexAtmos - 12 апр 2026 в 02:52

"А корочки радиоинженера есть? Иначе не считается"
Диплом был. Не помню, в каком туалете, на какой хате (много их было), его оставил )

Цитата (AlexAtmos @ 12 апр. 2026 г. в 02:38)

И кстати, справедливости ради, китайская алиса за 50к, со всеми её дсп, будет, субъективно, звучать не намного хуже авторских.

Алиса за 50К? )))
За эти деньги можно прикупить пару хороших мониторов (да, я адепт активной акустики)

Просто из любопытства ради - это что это за мониторы, в наше время, за 50к ? Модели в студию.

"...Вот здесь посмеялся rulez.gif..."
Действительно смешно. Нарисуй схему всех соединений. Только всех. И оцени пути всех токов.
Хотя, чё я пургу мету - то ж блохи )

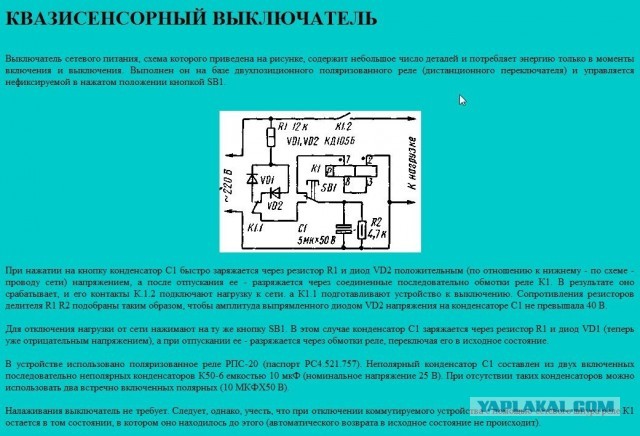

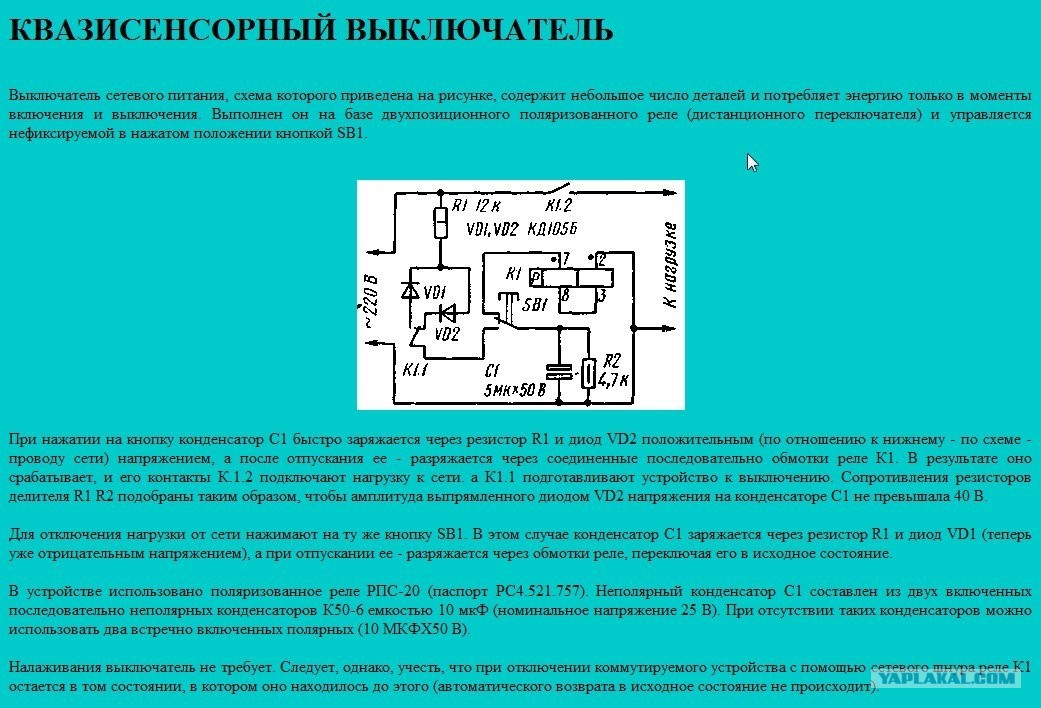

По просьбам.
Ничего не потребляет, при отключении сети остается в том состоянии, в котором забыли, надежно как Т34. В современных реалиях могут быть проблемы с доступностью РПС20

Цитата (Almorit @ 12 апр. 2026 г. в 03:22)

ТС, круто! Вот к тебе такой вопрос по теме. У моего соседа ламповая Макинтош система с вертушкой и всеми делами. С вертушки при громкости за 45 ( не знаю в чем там измеряется) начинает фонить. Проверили заземление, провода вроде нормальные, изолировали мотор от подставки- там отдельно мотор к вертушке через резиновый такой ремень. Цифру с любого носителя не фонит, а любую пластинку вне зависимости от возраста фонит. Что еще посмотреть?

Середина накала первой лампы съехала от 0 В - или потенциометр, или резистор ушёл. И ещё - в обоих каналах сразу или нет, по конкретному входу или как, разные причины могут быть...

Да, работа проделана большая. Только почти любой оконечник на рассыпухе разработки начиная с 90-х и далее переигрывает любой интегральный на одной микросхеме...
Это сообщение отредактировал sergeich171 - 12 апр 2026 в 06:09

Но красиво...
Это сообщение отредактировал sergeich171 - 12 апр 2026 в 06:09

Цитата (AINJ @ 12.04.2026 - 01:09)

так главное скажи: звучит или не звучит?

Судя по расположению колонок автору был важен процесс создания, а звучание вторично. "Я так думаю."
Размещено через приложение ЯПлакалъ

Что за зверь? Первое фото. Муаро? Да вроде нет. Мост!? Да ладно! Давай пояснения ) И ко втоому, и к третьему фото
Да,мост. На втором этаже защита колонок.На третьем фото Усилитель НЧ с активным фильтром и защитой.

Цитата (AlexAtmos @ 12 апр. 2026 г. в 07:00)

По просьбам. Ничего не потребляет, при отключении сети остается в том состоянии, в котором забыли, надежно как Т34. В современных реалиях могут быть проблемы с доступностью РПС20

Хорошая схема. Только допустимый ток слабоват при 220 В АС. Хоть симистор ставь в качестве силового коммутатора - а это источник помехи при переходе через 0...

Всегда считал, что "аудиоманьяк" - это лампы, в том числе и индикаторы уровня, а тут обвязал мелкосхемку по "даташиту" и всех делов.
Радиаторы зачётные!
Это сообщение отредактировал Чалдон - 12 апр 2026 в 07:52

Спасибо за рассказ про подсветку ручки аудиоусиоителя.
Размещено через приложение ЯПлакалъ

Усилитель - молодец!
Но колонки стоят неправильно. Твиттер должен быть на уровне ух слушателя, иначе "Маша, ты теряешь высокие, ну, бляндть, Маша, как так можно?"
Размещено через приложение ЯПлакалъ

"...Только почти любой оконечник на рассыпухе разработки начиная с 90-х и далее переигрывает любой интегральный на одной микросхеме..."
Вот вообще не факт. Может и периграет, но не любой, и не любую.

"Судя по расположению колонок автору был важен процесс создания, а звучание вторично. "Я так думаю."
Ну вот прям по больному ) Ну не у всех есть КДП ( А процесс да - очень увлекателен!

"...а тут обвязал мелкосхемку по "даташиту" и всех делов..."
Да тут как бы не очень даташит. Скорее совсем не даташит. И компоновка печатки... Шедевр в общем, не побоюсь этого слова.
Щас конечно тапками закидаете, за аудиофилию )) Но. Слышал множество реализаций 3886. Все хороши. Хорошую вещь ничем не испортишь(3886) ) Но эта понравилась больше всего.
Это сообщение отредактировал AlexAtmos - 12 апр 2026 в 10:59

Круто, ну и это, лучше один раз услышать, чем сто раз увидеть, а лучше и то и другое, аудио пример бы какой звучащий, чтобы оценить творение, ради чего оно и создавалось.

Цитата (Almorit @ 12.04.2026 - 01:22)

ТС, круто! Вот к тебе такой вопрос по теме. У моего соседа ламповая Макинтош система с вертушкой и всеми делами. С вертушки при громкости за 45 ( не знаю в чем там измеряется) начинает фонить. Проверили заземление, провода вроде нормальные, изолировали мотор от подставки- там отдельно мотор к вертушке через резиновый такой ремень. Цифру с любого носителя не фонит, а любую пластинку вне зависимости от возраста фонит. Что еще посмотреть?

Я в такой же ситуации заменил провод ( межблочный) и усе прошло. После громкости 45 шипение было лютое
Размещено через приложение ЯПлакалъ

"...Хорошая схема. Только допустимый ток слабоват при 220 В АС..."
Нормально. До 1А по пачпорту. Правда 116В ))) Учитываем "5" приёмку - умножаем смело на 2. ЛМ-ка по даташиту 68Вт. Это максимальная максималка, на чистом синусе, с тхд 10% - т.е. в таком режиме работать никогда не будет. 2 канала 136Вт. 136/220=0.62А. Вполне годно.

Слабаки!)


Размещено через приложение ЯПлакалъ

собирал ещё в далёком 2011 на платах аудиокиллера усилитель на тда7294. до сих пор в работоспособном состоянии. играли тогда с микролаб про 3.
это было как будто в другой жизни..
сейчас китайцы выкатили настолько дешёвый и качественный тпа 3255, что всякая самостоятельная сборка теряет смысл, только как хобби.
Размещено через приложение ЯПлакалъ

Молодец
Размещено через приложение ЯПлакалъ

"Слабаки!)"
Снимаю шляпу! А лампа тамо нашто? Не та, которая та, а другая? Вторую гармонику усугублять? )
