Трубоэлектросварочный цех ТЭСЦ-3 или "Высота 239", Строительство цеха по изготовлению труб


Страницы: (9) 1 2 [3] 4 5 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~YozhTopotoon~~	21.11.2010 - 11:47 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	А по цеху иногда ползали вот такие малышки.
	[^]

~~YozhTopotoon~~	21.11.2010 - 11:49 [ показать ] 0

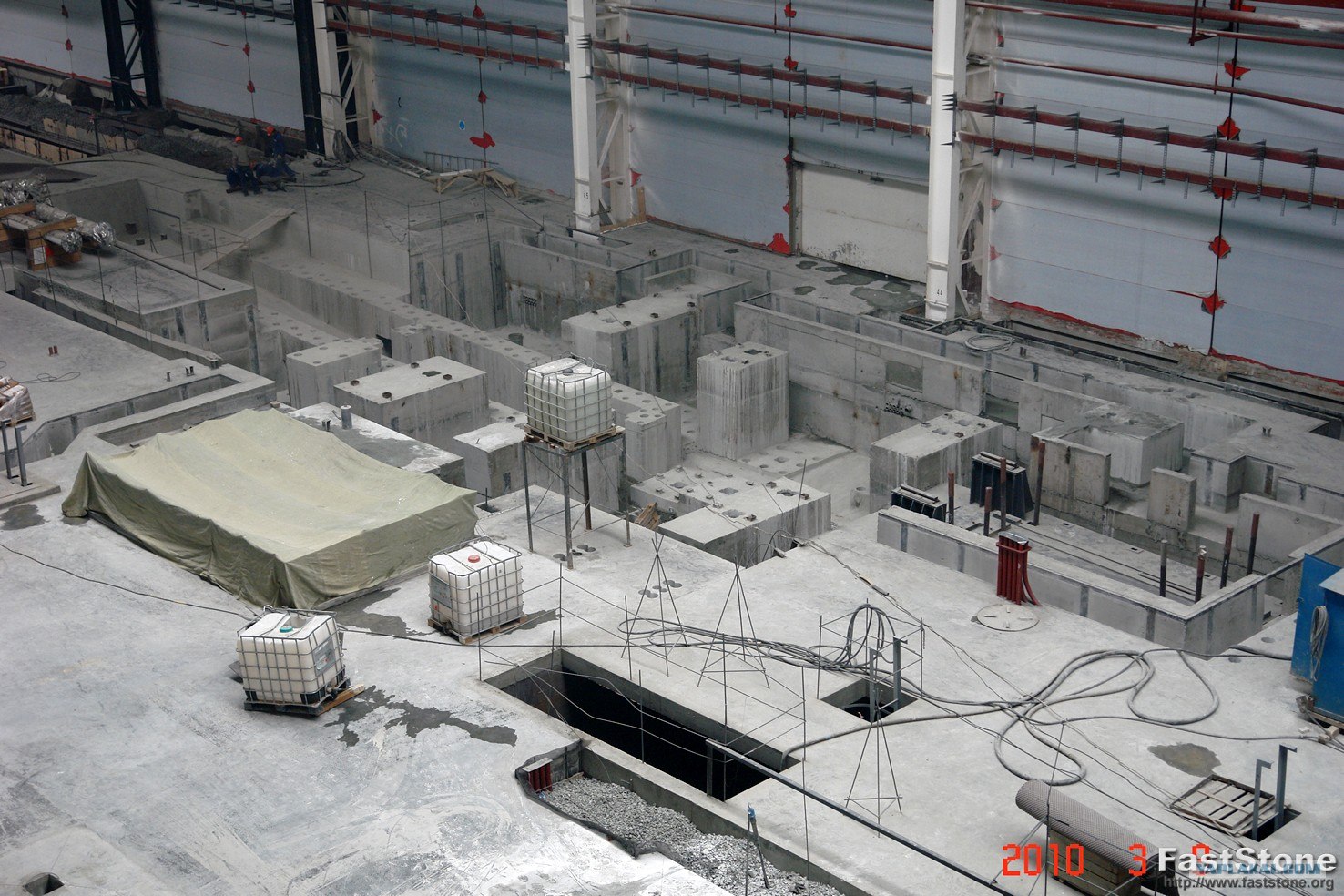

Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Вот еще один вид. На таких фундаментах устанавливаются рольганги или ролики для перемещения труб.
	[^]

~~YozhTopotoon~~	21.11.2010 - 11:49 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Еще один вид с галереи.
	[^]

~~YozhTopotoon~~	21.11.2010 - 11:51 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	А вот и сами рольганги. Ширина листа, проходящего по ним больше 4 метров.
	[^]

CrazyDiamond

21.11.2010 - 11:51

Статус: Offline

Весельчак

Регистрация: 10.09.10
Сообщений: 155

Для ТРАНСГАЗА...........

ФОРМАЛИН

Важно не то, чем вы похожи, а то, что у вас разное..

Подозрение на: флуд
Статья #2 дезинформационного кодекса
Выполненное действие: пользователь предупрежден
Погрешность принятого решения: 4%

Это сообщение отредактировал system - 21.11.2010 - 17:47

[^]

~~YozhTopotoon~~	21.11.2010 - 11:52 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	А эта фундаментная плита предназначена для укладки штрипса (стального листа).
	[^]

~~YozhTopotoon~~	21.11.2010 - 11:53 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Сверху бетон покрывается специальными упрочняющими составами, а потом и специальным лаком. Поэтому выглядит блестящим.
	[^]

~~YozhTopotoon~~	21.11.2010 - 11:54 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Вот привезли и штрипс. Разложен правда он в один слой.
	[^]

~~YozhTopotoon~~	21.11.2010 - 11:56 [ показать ] 0

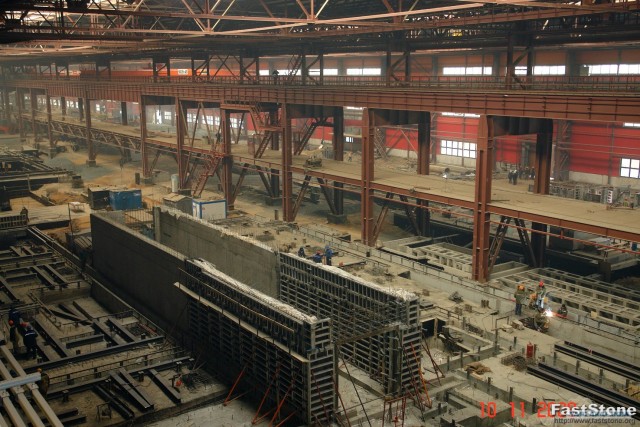

Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Каждая труба проходит контроль в рентген-камерах. Для защиты персонала камеру делают из бетона со специальными добавками.
	[^]

~~YozhTopotoon~~	21.11.2010 - 11:57 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	А это ворота рентген-камеры.
	[^]

~~YozhTopotoon~~	21.11.2010 - 11:59 [ показать ] 0

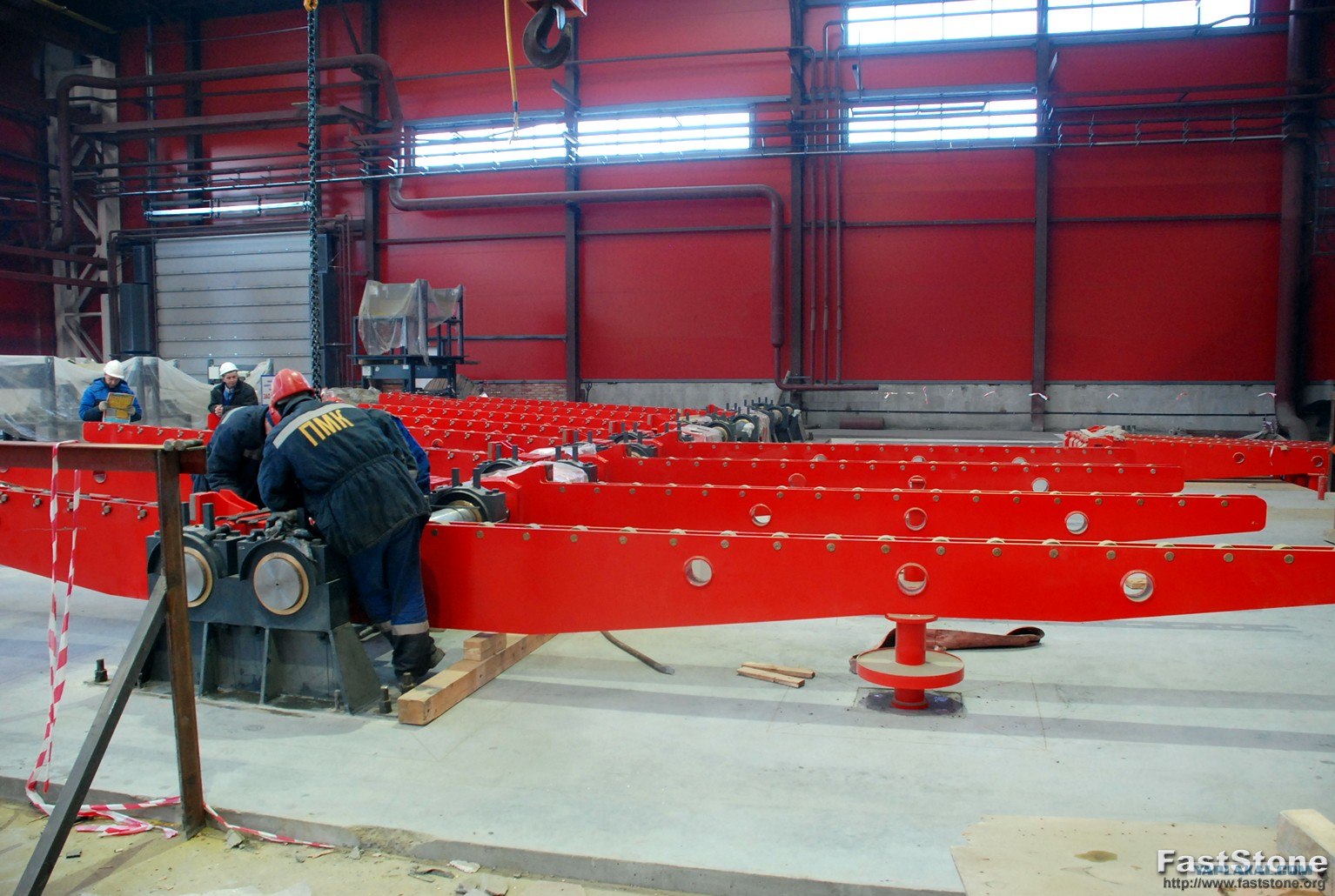

Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Вот так, как конструктор собирают оборудование.
	[^]

~~YozhTopotoon~~	21.11.2010 - 12:00 [ показать ] 0

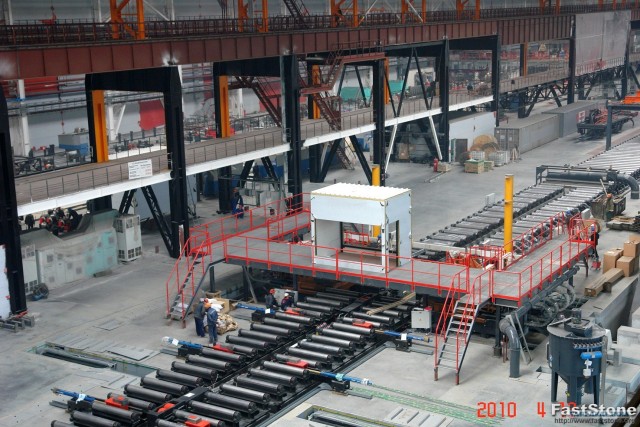

Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Вот в таких будках сидят операторы установок.
	[^]

CrazyDiamond

21.11.2010 - 12:02

Статус: Offline

Весельчак

Регистрация: 10.09.10
Сообщений: 155

Реклама по заказу "едросы"?????

ФОРМАЛИН

У женщин просто удивительная интуиция. Они замечают все, кроме очевидных вещей.

Подозрение на: флуд
Статья #2 дезинформационного кодекса
Выполненное действие: предупреждения +10%, лимит 1x3
Погрешность принятого решения: 3%

Это сообщение отредактировал system - 21.11.2010 - 17:49

[^]

~~YozhTopotoon~~	21.11.2010 - 12:02 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	А это сварочный аппарат. Для сварки наружного и внутреннего шва испльзуется сварочный стан. В место сварки одновременно подаются ПЯТЬ сварочных проволок.
	[^]

~~YozhTopotoon~~	21.11.2010 - 12:05 [ показать ] 0

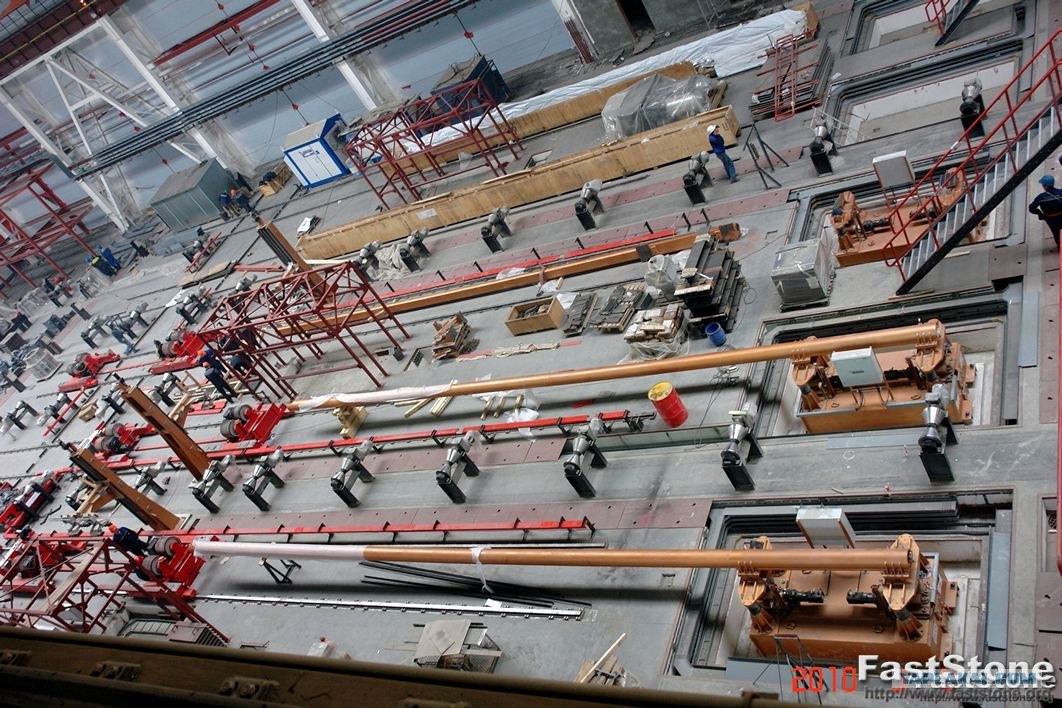

Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Вот на сварочный стан установили сопутствующее оборудование. Обратите внимание на золотистые трубы в правой части снимка. Они на всю длину заходят в трубу, а это 18 метров и делают шов по всей длинне непрерывно.
	[^]

~~YozhTopotoon~~	21.11.2010 - 12:06 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Вот эти трубы покрупнее.
	[^]

~~YozhTopotoon~~	21.11.2010 - 12:07 [ показать ] 0

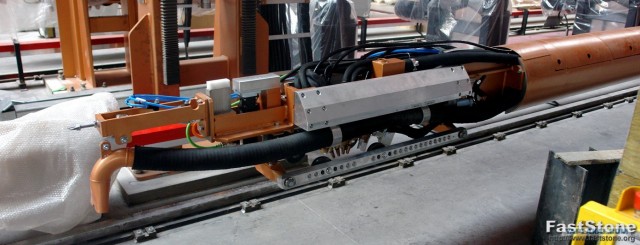

Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	А это сварочная головка. Трубка резиновая с загнутой штуковиной это податчик флюса.
	[^]

CrazyDiamond

21.11.2010 - 12:08

Статус: Offline

Весельчак

Регистрация: 10.09.10
Сообщений: 155

А есть хроника, как воры отмычки делают???

ФОРМАЛИН

— Все мы, Ваня, из дерьма произошли. В дерьмо, со временем, и уйдем!

Подозрение на: флуд
Статья #2 дезинформационного кодекса
Выполненное действие: пользователь предупрежден
Погрешность принятого решения: 28%

Это сообщение отредактировал system - 21.11.2010 - 17:49

[^]

~~YozhTopotoon~~	21.11.2010 - 12:08 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	В самом начале процесса часть штрипса попадает на контроль. Вот эта машинка предназначена для переворота штрипса с одной стороны на другую. Вес одного листа может быть больше 32 тонн.
	[^]

~~YozhTopotoon~~	21.11.2010 - 12:12 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Вот на этой подставке вырезаются технологические планки. Эти планки огромными человекоподобными роботами (см. ниже) привариваются к листу. На этих планках разжигается дуга сварки. Т.к. в месте розжига дуги образуется небольшой кратер, который портит трубу и этот кусок приходится отрезать, гораздо экономичнее выходит отрезать заранее приваренные технологические планки чем несколько сантиметров готовой трубы.
	[^]

~~YozhTopotoon~~	21.11.2010 - 12:13 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Во время производства работ, если не было ветра на улице, вентиляция не справлялась и приходилось работать вот в таких условиях. Дым от работающей техники очень трудно убрать из цеха.
	[^]

~~YozhTopotoon~~	21.11.2010 - 12:14 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Вот эта хрень бросает стальную плиту на грунт. От этого грунт уплотняется.
	[^]

~~YozhTopotoon~~	21.11.2010 - 12:16 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Первым делом в цехе монтируются мостовые краны, которые очень помогают при монтаже оборудования и т.д.
	[^]

~~YozhTopotoon~~	21.11.2010 - 12:17 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	Для установки рольгангов в бетон помещаются закладные из металла.
	[^]

~~YozhTopotoon~~	21.11.2010 - 12:18 [ показать ] 0
Статус: Offline Приколист Регистрация: 6.10.10 Сообщений: 387	С помощью бетононасосов бетон подается через трубы куда надо.
	[^]
