Skrut
18.11.2019 - 10:53
1
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (Waranum @ 18.11.2019 - 02:01)
Цитата (Skrut @ 18.11.2019 - 01:12)
можно передавать так же любые сигналы на любых диапазонах в любой модуляции.. правда с очень малой мощностью..

Во во.70 баксов переплаты за передатчик который ни кто не слышит, сомнительное удовольствие.

так всегда можно прицепить усилитель мощности idea.gif
кстати, сигналки и шлагбаум во дворе - вполне слышат
то есть устройство то реально "hack"
одна из причин почему я испугался что задержат на таможне

Это сообщение отредактировал Skrut - 18.11.2019 - 10:54

[^]
Skrut
18.11.2019 - 10:55
1
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (kroksa @ 18.11.2019 - 02:04)
Цитата (Skrut @ 18.11.2019 - 01:42)
Цитата (kroksa @ 18.11.2019 - 01:39)
может для питания антенны преобразователь 5-12 вольт добавить? с платы забрать

а если USB порт не потянет ?
или стабилизатор внутри RTL-SDR ?
я от внешки запитаю, так надёжнее

там 12В 50мА. надо - судя по картинке. потянет. никуда не денется.

что-то я задумалсо...
а ведь и верно... повесить параллельно преобразователю конденсатор и включить в цепь
( ушёл думать )

[^]
CypOk
18.11.2019 - 11:02
1
Статус: Offline


Хохмач

Регистрация: 9.12.14
Сообщений: 628
Нахуя нужно слушать шлагбаум?

[^]
Skrut
18.11.2019 - 11:07
0
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (CypOk @ 18.11.2019 - 11:02)
Нахуя нужно слушать шлагбаум?

шлагбаум может и не нужно ( хотя с помощью hackrf его можно не только слушать но и управлять им )

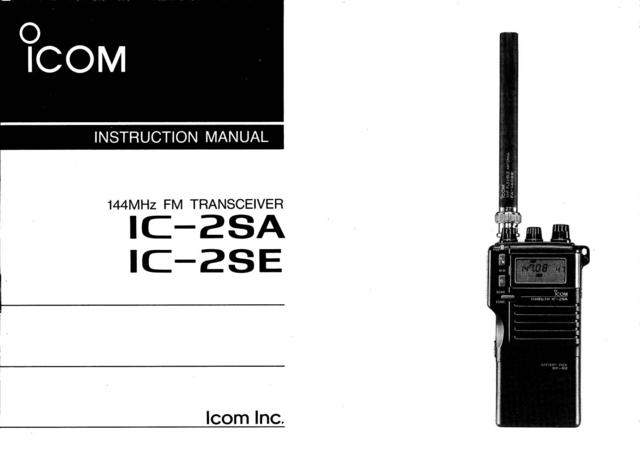

а я вот например давным давно с помощью такой вот штучки не только слушал но и читал пейджеры


RTL-SDR (или ещё одна упоротая железка)

[^]
MPR
18.11.2019 - 11:08
2
Статус: Offline


Ярила

Регистрация: 22.01.16
Сообщений: 6426
Цитата (winik @ 18.11.2019 - 01:24)
Нихрена не понял есесвенно. Но тоже хочу. Он декодирует все?

Он не декодирует ничего, он по сути высокоскоростной АЦП, который преобразует ВСЕ что принимает антенна в цифру. Декодирует, фильтрует, преобразует уже обычная программа.
Недостаток метода относительно большая нагрузка на проц и память, достоинство же в том, что принимается все и сразу. Если на приемнике нужно крутить ручку и сканировать диапазон придется перестраивая частоту (ессна, то что ты не принимаешь в данный момент ты не слышишь) то в случае СДР весь поток на виду и ты увидишь любую активность на любой частоте.
ЗЫ
Мало того, существующие реалтеки ограничены частотным диапазоном 1.7 - 1.9 гигагерц по верху. Однако встречал одного перца юзающего делитель частоты на входе, благодаря чему появлялась возможно снифать частоты 2.4 ГГц где обитают вайфай точки и всякие там мышки клавы и радиоуправление коптерами. Подготовленному теоретически инженеру это даёт непаханное поле для игр со всем эти барахлом, порой из ры эти могут быть не совсем законными.
Про GSM сети я вообще молчу...

[^]
Skrut
18.11.2019 - 11:17
0
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (skrapy @ 18.11.2019 - 02:51)
Цитата (Skrut @ 18.11.2019 - 01:57)
Цитата (skrapy @ 18.11.2019 - 01:42)
Цитата
SDR - Software-defined radio ( программно управляемое радио )

Не управляемое, а программно определяемое радио.
Цитата
SDR принимает сразу всё

Нет, не всё, а только определённую полосу, у "флешек" она не более 20МГц или около того.

вот нифига
rtl-sdr в зависимости от деления частоты - от 0 до двух гигагерц
a HackRF до шести

Вы путаете с рабочим диапазоном частот приёмника, во время работы СДР принимает всего лишь несколько мегагерц максимум. У аналоговых приёмников тоже есть полоса частот, её ещё шириной канала называют, но она значительно уже. Теоретически у аналогового приёмника можно сделать любую полосу, но из-за ограниченных возможностей обработки сигнала, кроме шума ничего не будет слышно, так как весь полезный сигнал "задавится" эфирными шумами, будет очень низкое соотношение сигнал\шум. В СДР же применяется преобразование Фурье, в теории СДР может иметь единичную полосу пропускания, но в такой приёмник тоже ничего не будет слышно, ну кроме может частотной манипуляции. По этому программно эту полосу расширяют что даёт возможность принимать разные виды модуляции. Основной плюс СДР это программные алгоритмы демодуляции, которые позволяют значительно увеличить качество приёма.
В HackRF просто другая микросхема применяется, более продвинутая так сказать, но принцип работы там точно такой же.

нет не путаю
во первых 20 мегагерц ( а по факту - больше 30ти ) это и есть "всё" - весь вещательный диапазон разом. ну почти весь - ДВ СВ и КВ

во вторых я больше среагировал на ваши строки о конвертере
Цитата
чтобы слушать диапазоны 80м нужен конвертер повышающий частоту перед подачей в приёмник, для правильной математической обработки.

просто неправильно вашу цитату обрезал
и мои слова про "и так диапазон большой" относились именно к этому
я потому и привесил к своему ответу картинку , мол "смотрите слушаю"

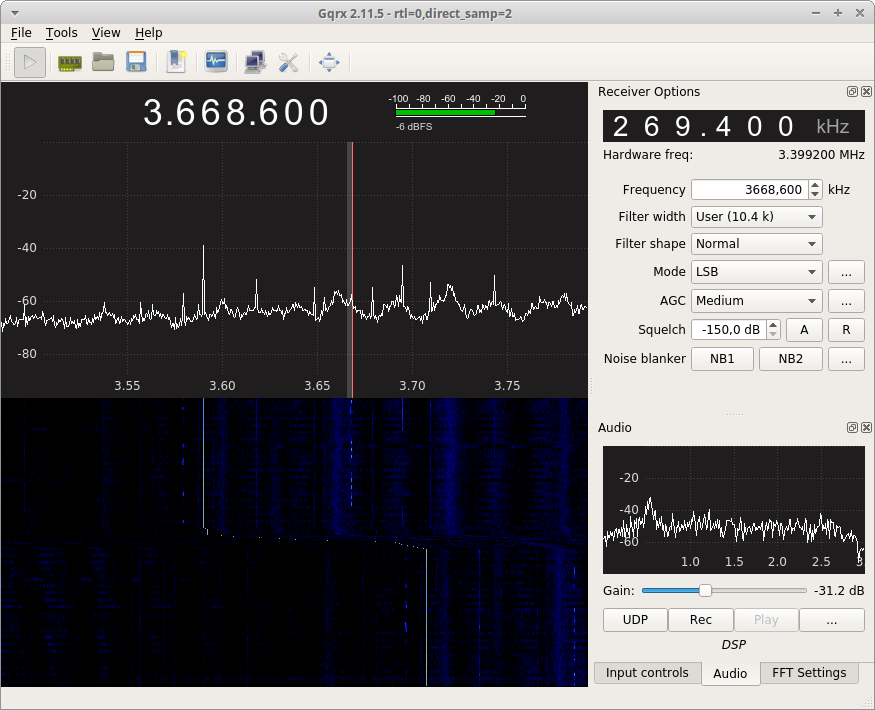

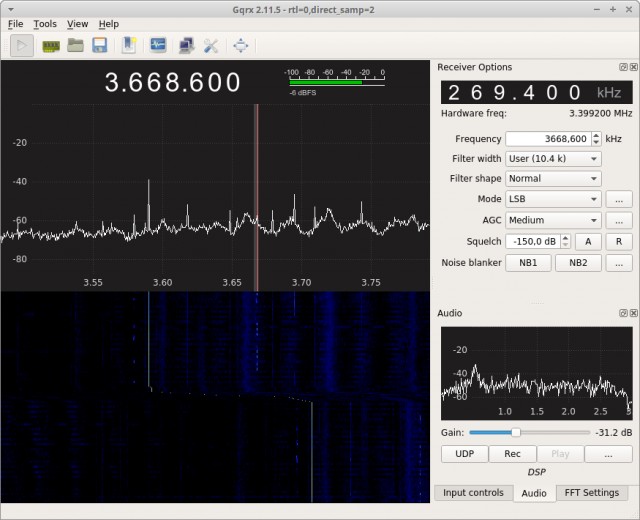

вот вам восьмидесятка без конвертера, хотя днём на ней почти ничего нет

Это сообщение отредактировал Skrut - 18.11.2019 - 11:22

RTL-SDR (или ещё одна упоротая железка)

[^]
Skrut
18.11.2019 - 11:26
1
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (pww2000 @ 18.11.2019 - 04:08)
Цитата (Skrut @ 18.11.2019 - 06:17)
RTL-SDR

Сильно греется?
У меня два - один синенький - тот не практически греется, а второй, такой как у Вас - горячий. По приему разницы не ощутил.

нагрев зависит от частоты, так как я использую низкие частоты - практически холодный

то что у вас второй в металле, это не значит что он настоящий - вы их вскройте и сравните платы

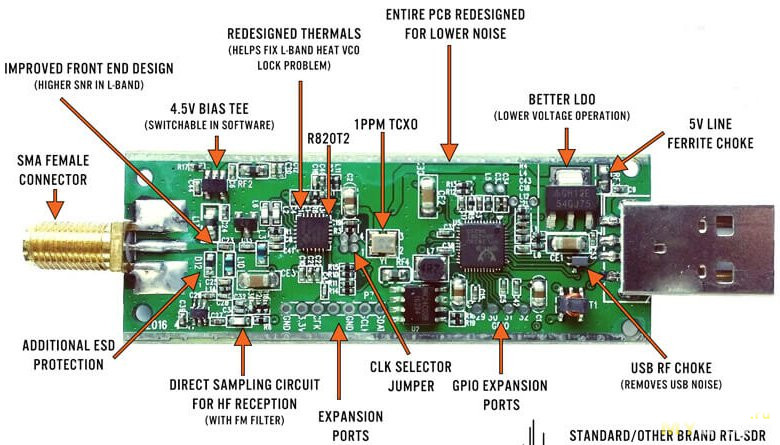

настоящий должен выглядеть так
а на счёт разницы - так это смотря что ловить :)



RTL-SDR (или ещё одна упоротая железка)

[^]
pww2000
18.11.2019 - 13:15
0
Статус: Online


Ярила

Регистрация: 15.02.19
Сообщений: 2348
Цитата (Skrut @ 18.11.2019 - 16:26)
Цитата (pww2000 @ 18.11.2019 - 04:08)
Цитата (Skrut @ 18.11.2019 - 06:17)
RTL-SDR

Сильно греется?
У меня два - один синенький - тот не практически греется, а второй, такой как у Вас - горячий. По приему разницы не ощутил.

нагрев зависит от частоты, так как я использую низкие частоты - практически холодный

то что у вас второй в металле, это не значит что он настоящий - вы их вскройте и сравните платы
настоящий должен выглядеть так
а на счёт разницы - так это смотря что ловить :)

Да я знаю, что это клон. Просто на сером оригинале не могу поймать то что не ловилось-бы на синем клоне. Слабые станции слышу одинаково. А т.к. оригинал греется - то пользую клон.

[^]
spaike
18.11.2019 - 13:24
0
Статус: Offline


45 см

Регистрация: 10.03.10
Сообщений: 2311
Вот только неделю назад пришел RTL-SDR V3 от узкоглазых, сижу играюсь))

Прfвда пока только смог к ноуту на Вин10 подцепить, на ПК Вин7 64 не хочет подрубаться через HDR#

На обычную рогатину ловятся самолёты, пожарные, железнодорожники.

Это сообщение отредактировал spaike - 18.11.2019 - 13:29

[^]
Skrut
18.11.2019 - 13:31
1
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (spaike @ 18.11.2019 - 13:24)
Вот только неделю назад пришел RTL-SDR V3 от узкоглазых, сижу играюсь))

Прfвда пока только смог к ноуту на Вин10 подцепить, на ПК Вин7 64 не хочет подрубаться через HDR#

На обычную рогатину ловятся самолёты, пожарные, железнодорожники.

а ты под семерку не #HDR а SDRSharp юзай
хотя если у тебя "ободранная копия" то хрен знает как она будет
я оригинал брал
на rtl-sdr.com написано "у нас есть магазин на алике" и ссылка
так что заказал с алика но именно авторский вариант

Это сообщение отредактировал Skrut - 18.11.2019 - 13:33

[^]
spaike
18.11.2019 - 13:35
0
Статус: Offline


45 см

Регистрация: 10.03.10
Сообщений: 2311
Цитата (Skrut @ 18.11.2019 - 15:31)
Цитата (spaike @ 18.11.2019 - 13:24)
Вот только неделю назад пришел RTL-SDR V3 от узкоглазых, сижу играюсь))

Прfвда пока только смог к ноуту на Вин10 подцепить, на ПК Вин7 64 не хочет подрубаться через HDR#

На обычную рогатину ловятся самолёты, пожарные, железнодорожники.

а ты под семерку не #HDR а SDRSharp юзай
хотя если у тебя "ободранная копия" то хрен знает как она будет
я оригинал брал
на rtl-sdr.com написано "у нас есть магазин на алике" и ссылка
так что заказал с алика но именно авторский вариант

Да я вот сегодня искал причину, возможна причина в мамке, нашел сайт там предлагают .dll заменить, сегодня вечером пробовать буду)

И это, SDR# и SDRSharp разве не одно и тоже?

Это сообщение отредактировал spaike - 18.11.2019 - 13:39

[^]
skrapy
18.11.2019 - 13:43
0
Статус: Offline


Ярила

Регистрация: 3.02.10
Сообщений: 9893
Цитата (Skrut @ 18.11.2019 - 11:17)
Цитата (skrapy @ 18.11.2019 - 02:51)
Цитата (Skrut @ 18.11.2019 - 01:57)
Цитата (skrapy @ 18.11.2019 - 01:42)
Цитата
SDR - Software-defined radio ( программно управляемое радио )

Не управляемое, а программно определяемое радио.
Цитата
SDR принимает сразу всё

Нет, не всё, а только определённую полосу, у "флешек" она не более 20МГц или около того.

вот нифига
rtl-sdr в зависимости от деления частоты - от 0 до двух гигагерц
a HackRF до шести

Вы путаете с рабочим диапазоном частот приёмника, во время работы СДР принимает всего лишь несколько мегагерц максимум. У аналоговых приёмников тоже есть полоса частот, её ещё шириной канала называют, но она значительно уже. Теоретически у аналогового приёмника можно сделать любую полосу, но из-за ограниченных возможностей обработки сигнала, кроме шума ничего не будет слышно, так как весь полезный сигнал "задавится" эфирными шумами, будет очень низкое соотношение сигнал\шум. В СДР же применяется преобразование Фурье, в теории СДР может иметь единичную полосу пропускания, но в такой приёмник тоже ничего не будет слышно, ну кроме может частотной манипуляции. По этому программно эту полосу расширяют что даёт возможность принимать разные виды модуляции. Основной плюс СДР это программные алгоритмы демодуляции, которые позволяют значительно увеличить качество приёма.
В HackRF просто другая микросхема применяется, более продвинутая так сказать, но принцип работы там точно такой же.

нет не путаю
во первых 20 мегагерц ( а по факту - больше 30ти ) это и есть "всё" - весь вещательный диапазон разом. ну почти весь - ДВ СВ и КВ

во вторых я больше среагировал на ваши строки о конвертере
Цитата
чтобы слушать диапазоны 80м нужен конвертер повышающий частоту перед подачей в приёмник, для правильной математической обработки.

просто неправильно вашу цитату обрезал
и мои слова про "и так диапазон большой" относились именно к этому
я потому и привесил к своему ответу картинку , мол "смотрите слушаю"
вот вам восьмидесятка без конвертера, хотя днём на ней почти ничего нет

Вы уверены что в вашем приёмнике не включен КВ режим, он включается программно?
Вот кусок схемы вашей "Флешки" с RTL2832U идёт частота гетеродина, усиливается и смешивается с основной частотой, как бы повышая её. Включается он программно в настройках, Direct Sampling (Q-branch) как раз за это отвечает.

Это сообщение отредактировал skrapy - 18.11.2019 - 13:48

RTL-SDR (или ещё одна упоротая железка)

[^]
spaike
18.11.2019 - 13:45
0
Статус: Offline


45 см

Регистрация: 10.03.10
Сообщений: 2311
Вообще какие частоты мониторить интереснее в городе?

Знаю что на:
118 МГц самолёты
153 МГц железная дорога
433, 446 джамшуты

Что еще интересного бывает?

[^]
Skrut
18.11.2019 - 13:55
0
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (skrapy @ 18.11.2019 - 13:43)
Цитата (Skrut @ 18.11.2019 - 11:17)
Цитата (skrapy @ 18.11.2019 - 02:51)
Цитата (Skrut @ 18.11.2019 - 01:57)
Цитата (skrapy @ 18.11.2019 - 01:42)
Цитата
SDR - Software-defined radio ( программно управляемое радио )

Не управляемое, а программно определяемое радио.
Цитата
SDR принимает сразу всё

Нет, не всё, а только определённую полосу, у "флешек" она не более 20МГц или около того.

вот нифига
rtl-sdr в зависимости от деления частоты - от 0 до двух гигагерц
a HackRF до шести

Вы путаете с рабочим диапазоном частот приёмника, во время работы СДР принимает всего лишь несколько мегагерц максимум. У аналоговых приёмников тоже есть полоса частот, её ещё шириной канала называют, но она значительно уже. Теоретически у аналогового приёмника можно сделать любую полосу, но из-за ограниченных возможностей обработки сигнала, кроме шума ничего не будет слышно, так как весь полезный сигнал "задавится" эфирными шумами, будет очень низкое соотношение сигнал\шум. В СДР же применяется преобразование Фурье, в теории СДР может иметь единичную полосу пропускания, но в такой приёмник тоже ничего не будет слышно, ну кроме может частотной манипуляции. По этому программно эту полосу расширяют что даёт возможность принимать разные виды модуляции. Основной плюс СДР это программные алгоритмы демодуляции, которые позволяют значительно увеличить качество приёма.
В HackRF просто другая микросхема применяется, более продвинутая так сказать, но принцип работы там точно такой же.

нет не путаю
во первых 20 мегагерц ( а по факту - больше 30ти ) это и есть "всё" - весь вещательный диапазон разом. ну почти весь - ДВ СВ и КВ

во вторых я больше среагировал на ваши строки о конвертере
Цитата
чтобы слушать диапазоны 80м нужен конвертер повышающий частоту перед подачей в приёмник, для правильной математической обработки.

просто неправильно вашу цитату обрезал
и мои слова про "и так диапазон большой" относились именно к этому
я потому и привесил к своему ответу картинку , мол "смотрите слушаю"
вот вам восьмидесятка без конвертера, хотя днём на ней почти ничего нет

Вы уверены что в вашем приёмнике не включен КВ режим, он включается программно?
Вот кусок схемы вашей "Флешки" с RTL2832U идёт частота гетеродина, усиливается и смешивается с основной частотой, как бы повышая её. Включается он программно в настройках, Direct Sampling (Q-branch) как раз за это отвечает.

я пока ни в чём не уверен, я ее вчера только из пакетика достал

но q-branch да включал, значит нога подцеплена
вот на i-branch - тишина - нога пустая
я уже нарыл схемку где один деятель включил между q и i трансформатор на ферритике и подцепил отдельную антенну

пока сижу жопой на руках , чтоб не наччать разбирать - очень уж там электроника микро. не с моими граблями

Это сообщение отредактировал Skrut - 18.11.2019 - 13:57

[^]
Skrut
18.11.2019 - 16:20
0
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (spaike @ 18.11.2019 - 13:35)
Цитата (Skrut @ 18.11.2019 - 15:31)
Цитата (spaike @ 18.11.2019 - 13:24)
Вот только неделю назад пришел RTL-SDR V3 от узкоглазых, сижу играюсь))

Прfвда пока только смог к ноуту на Вин10 подцепить, на ПК Вин7 64 не хочет подрубаться через HDR#

На обычную рогатину ловятся самолёты, пожарные, железнодорожники.

а ты под семерку не #HDR а SDRSharp юзай
хотя если у тебя "ободранная копия" то хрен знает как она будет
я оригинал брал
на rtl-sdr.com написано "у нас есть магазин на алике" и ссылка
так что заказал с алика но именно авторский вариант

Да я вот сегодня искал причину, возможна причина в мамке, нашел сайт там предлагают .dll заменить, сегодня вечером пробовать буду)

И это, SDR# и SDRSharp разве не одно и тоже?

я под линуксом сижу GQRX
виндовую прогу поставил, убедился что пашет и дальше лезть не стал
вобщем тогда обязана встать
ты по инструкции делал ?
там батники всякий надо запускать от имени администратора
да и саму прогу тоже не плохо б от имени администратора - она ж на железо лезет

[^]
spaike
18.11.2019 - 19:05
0
Статус: Offline


45 см

Регистрация: 10.03.10
Сообщений: 2311
Цитата (Skrut @ 18.11.2019 - 18:20)
Цитата (spaike @ 18.11.2019 - 13:35)
Цитата (Skrut @ 18.11.2019 - 15:31)
Цитата (spaike @ 18.11.2019 - 13:24)
Вот только неделю назад пришел RTL-SDR V3 от узкоглазых, сижу играюсь))

Прfвда пока только смог к ноуту на Вин10 подцепить, на ПК Вин7 64 не хочет подрубаться через HDR#

На обычную рогатину ловятся самолёты, пожарные, железнодорожники.

а ты под семерку не #HDR а SDRSharp юзай
хотя если у тебя "ободранная копия" то хрен знает как она будет
я оригинал брал
на rtl-sdr.com написано "у нас есть магазин на алике" и ссылка
так что заказал с алика но именно авторский вариант

Да я вот сегодня искал причину, возможна причина в мамке, нашел сайт там предлагают .dll заменить, сегодня вечером пробовать буду)

И это, SDR# и SDRSharp разве не одно и тоже?

я под линуксом сижу GQRX
виндовую прогу поставил, убедился что пашет и дальше лезть не стал
вобщем тогда обязана встать
ты по инструкции делал ?
там батники всякий надо запускать от имени администратора
да и саму прогу тоже не плохо б от имени администратора - она ж на железо лезет

Покурил, заработало rulez.gif

Сижу слушаю как самолёты сажают.

Следующий уровень это дешифровка цифровых раций

[^]
перст
18.11.2019 - 19:09
0
Статус: Offline


Ярила

Регистрация: 4.04.15
Сообщений: 3847
Цитата (Skrut @ 18.11.2019 - 01:21)
Всё.
Упарывайтесь :)

ок

[^]
evg489
18.11.2019 - 19:11
-1
Статус: Offline


несу хуйню в массы

Регистрация: 10.07.09
Сообщений: 13083
Цитата (andyhash @ 18.11.2019 - 01:26)
Как я понимаю все это задротство чтобы радио слушать?

угу, и тут хуяк - говорит Маяк

[^]
Skrut
18.11.2019 - 19:14
1
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (evg489 @ 18.11.2019 - 19:11)
Цитата (andyhash @ 18.11.2019 - 01:26)
Как я понимаю все это задротство чтобы радио слушать?

угу, и тут хуяк - говорит Маяк

если бы
благодаря усилиям россиянских эффективных менеджеров, полностью прекращено российское вещание на длинных волнах, на средних вещают полторы коммерческие радиостанции, прекращено вещание на коротких волнах.

не будет больше Маяка

[^]
Бананский
18.11.2019 - 19:50
0
Статус: Offline


Ярила

Регистрация: 8.08.12
Сообщений: 1038
Только начал читать и сразу в башке HackRF.
Зря не взял, прикольная штука, пропускают её - раз, второе - функционал норм.

[^]
crews
18.11.2019 - 20:03
0
Статус: Offline


Шутник

Регистрация: 17.04.16
Сообщений: 20
На самодельном приемнике, вижу микросхему приемо-передатчика, dsp проц, поделись схемой а?

Это сообщение отредактировал crews - 18.11.2019 - 20:05

[^]
Skrut
18.11.2019 - 20:05
0
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (crews @ 18.11.2019 - 20:03)
На самодельном приемнике, вижу микросхему приемника, dsp проц, поделись схемой а?

это не ко мне, это к голландцам: http://websdr.ewi.utwente.nl:8901/

[^]
crews
18.11.2019 - 20:06
0
Статус: Offline


Шутник

Регистрация: 17.04.16
Сообщений: 20
Цитата (Skrut @ 18.11.2019 - 20:05)
Цитата (crews @ 18.11.2019 - 20:03)
На самодельном приемнике, вижу микросхему приемника, dsp проц, поделись схемой а?

это не ко мне, это к голландцам: http://websdr.ewi.utwente.nl:8901/

спасибо!

[^]
Skrut
18.11.2019 - 22:41
0
Статус: Offline


Старик Похабыч

Регистрация: 27.09.05
Сообщений: 4095
Цитата (spaike @ 18.11.2019 - 19:05)

Покурил, заработало rulez.gif

Сижу слушаю как самолёты сажают.

Следующий уровень это дешифровка цифровых раций

и что оказалось ?

[^]
buratina
19.11.2019 - 00:27
0
Статус: Offline


Весельчак

Регистрация: 7.06.13
Сообщений: 129
Радиогубители дошли до запуска кетайской шалабайки под управлением гнушного софта? Прогресс!))))

Размещено через приложение ЯПлакалъ

[^]
Понравился пост? Еще больше интересного в Телеграм-канале ЯПлакалъ!
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы.
1 Пользователей читают эту тему (1 Гостей и 0 Скрытых Пользователей) Просмотры темы: 18514
0 Пользователей:
Страницы: (4) 1 2 [3] 4  [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]







Активные темы






Наверх
