Нано-табуретка для радиогубителя

Я обычно печатаю такие вещи на 3 d принтере, затем покрываю сусальным золотом методом гальванического наводороживания, освящаю изделие в местной епархии и продаю на авито. От покупателей отбою нет...(
Это сообщение отредактировал УГОчавеС - 2 фев 2019 в 00:29

Цитата (УГОчавеС @ 2.02.2019 - 00:29)

Я обычно печатаю такие вещи на 3 d принтере, затем покрываю сусальным золотом методом гальванического наводороживания, освящаю изделие в местной епархии и продаю на авито. От покупателей отбою нет...(

DTrump, перелогинься!

Цитата

Но, кажется, я понял - углом если её располагать, то, вроде, норм. )

Углом у меня все разъезжается и комкается. Стараюсь делать на тонком текстолите и пихать под прямым углом. Ламинатор народный китайский FGK320. Думаю пружины на валах ослабить.

Цитата (Baldy @ 2.02.2019 - 00:34)

Цитата Но, кажется, я понял - углом если её располагать, то, вроде, норм. ) Углом у меня все разъезжается и комкается. Стараюсь делать на тонком текстолите и пихать под прямым углом. Ламинатор народный китайский FGK320. Думаю пружины на валах ослабить.

Ээээ.... как оно может разъезжаться? Ну, по крайней мере, мной используемый резист (ordyl alpha 350) предусматривает стадию "предварительного прикатывания". Т.е. предварительного приклеивания при температуре - вуаля - 37°C. Пальца́ми прикатал - держиццо! )))

P.S. И ваще, у меня есть дикое ощущение, что этот резист проектировали изначально для диайвайщиков. Смотришь даташит - ёпта, так он под лазерно-утюжную (в качестве замены) технологию заточен! ))
Это сообщение отредактировал ipv4 - 2 фев 2019 в 00:42

ipv4
Я готовлю текстолит, обычно это размер не больше сигаретной пачки, режу фоторезист с припуском сантиметра по 2 на сторону, прикатываю ФР к бумаге а4 где-то 5-7мм, чтоб конец закрепился, подсовываю между бумагой и ФР текстолит и поехало все в ламинатор. Когда текстолит зацепило валами откидываю ФР наверх и держу руками, чтоб натягивался и не комкался. Потом обрезаю бумагу и еще раз 5 прокатываю. Если тектолит зашел не ровно (углом) , то велика вероятность сморщивания ФР, у меня по крайней мере. Но усердные тренировки раз в полгода оттачивают мастерство ламинации текстолита фоторезистом ))

А ведь когда то нравилось разводить детали на плату. Резисторы к резисторам, транзисторы к своим...


Это сообщение отредактировал Soltek - 2 фев 2019 в 00:58

чет мне стремно становится, когда блок питания вдруг начинают "драйвером" называть

ебать вы тут даете, а с этого ракеты запускать можно?, ибо ни...х..я не понял что это!

Цитата (Baldy @ 2.02.2019 - 00:57)

ipv4 Я готовлю текстолит, обычно это размер не больше сигаретной пачки, режу фоторезист с припуском сантиметра по 2 на сторону,  прикатываю ФР к бумаге а4 где-то 5-7мм, чтоб конец закрепился, подсовываю между бумагой и ФР текстолит и поехало все в ламинатор. Когда текстолит зацепило валами откидываю ФР наверх и держу руками, чтоб натягивался и не комкался. Потом обрезаю бумагу и еще раз 5 прокатываю. Если тектолит зашел не ровно (углом) , то велика вероятность  сморщивания ФР, у меня по крайней мере.  Но усердные тренировки раз в полгода оттачивают мастерство ламинации текстолита фоторезистом ))

Хуясе! Вот этот танцы с бубнами!
Бро, возьми в руки нормальный резист. Ну хоть разочек. Моя технология:
1. Отпилил кусок текстолита с припуском 5 мм с каждой стороны (много, но потом удобно пилить ножовкой в размер);
2. Обработал напильником, дабы не было заусенцев;
3. Обработал под струёй воды пемзой;
4. Отрезал резист в размер платы (плюc лапоть).
5. Снял плёнку с резиста, прикатал пальцами к текстолиту, тактильно и визуально контролируя, чтобы не было пузырей (ну, хотя бы не более 3*0.5л) и пылинок.
6. Лист бумаги складываем вдвое, внутрь - плату. Бутерброд - в ламинатор ВСЁ!!!!
7. Второй раз, чисто для надежности.

Никаких "5 раз в ламинатор, и, не дай бог, сморщится". )))
Это сообщение отредактировал ipv4 - 2 фев 2019 в 01:16

Цитата (GREY08 @ 2.02.2019 - 01:01)

чет мне стремно становится, когда блок питания вдруг начинают "драйвером" называть

Его производитель так назвал. Ему виднее наверное?

Цитата (GREY08 @ 2.02.2019 - 01:01)

чет мне стремно становится, когда блок питания вдруг начинают "драйвером" называть

Стой, блок питания и "драйвер" - вещи совершенно разные. И драйвер - это ни фейхоа не блок питания. Не?

"Микросхема драйвера светодиодов" - есть некоторая паипень, которая при наличии дополнительной обвязки обеспечивает постоянный и управляемый ток через светодиоды. Чо не так? )))
Это сообщение отредактировал ipv4 - 2 фев 2019 в 01:09

Цитата (Baldy @ 2.02.2019 - 01:05)

Цитата (GREY08 @ 2.02.2019 - 01:01) чет мне стремно становится, когда блок питания вдруг начинают "драйвером" называть Его производитель так назвал. Ему виднее наверное?

Источник постоянного тока, если чо ))) Но не БП.

Цитата

3. Обработал под струёй воды пемзой; 4. Отрезал резист в размер платы (плюc лапоть). 5. Снял плёнку с резиста, прикатал пальцами к текстолиту, тактильно и визуально контролируя, чтобы не было пузырей (ну, хотя бы не более 3*0.5) и пылинок.

На мокрую что ли?

Цитата

возьми в руки нормальный резист.

Нормальный это какой?
Ordyl?
ПФ-ВЩ?
Китайский?

Цитата (Baldy @ 2.02.2019 - 01:08)

Цитата 3. Обработал под струёй воды пемзой; 4. Отрезал резист в размер платы (плюc лапоть). 5. Снял плёнку с резиста, прикатал пальцами к текстолиту, тактильно и визуально контролируя, чтобы не было пузырей (ну, хотя бы не более 3*0.5) и пылинок. На мокрую что ли? Цитата возьми в руки нормальный резист. Нормальный это какой? Ordyl? ПФ-ВЩ? Китайский?

Более всего, как это ни странно, мне понравился ордил. ПФ-ВЩ пробовал, китайский - тоже. Таки ордил - гут. .... на вкус и цвет, в общем. )

А резистом из баллонов кто то пользуется ?

Цитата (Soltek @ 2.02.2019 - 00:58)

А ведь когда то нравилось разводить детали на плату. Резисторы к резисторам, транзисторы к своим...

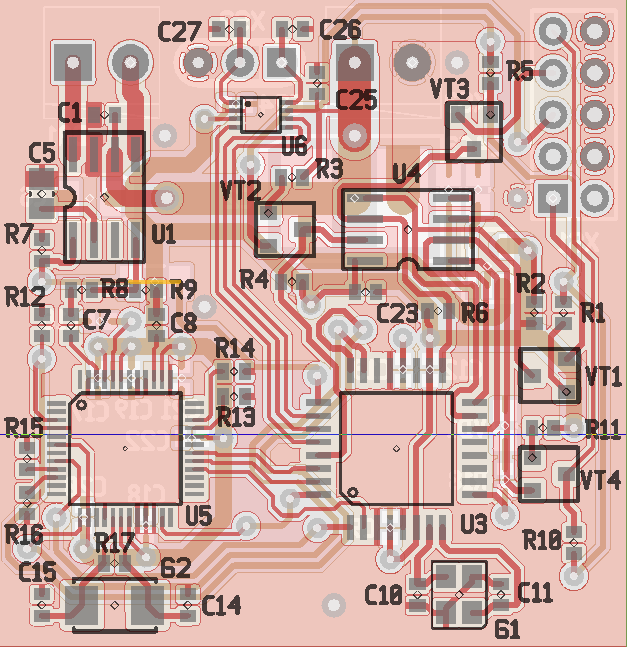

Чот последнюю плату, которую вёл, не смотря на двухсторонний монтаж, вот ни разу не получилось "свои к своим". Не то, чтобы заёпся, но некоторая эстетическая неудовлетворённость была. Но она прошла, когда измерил размеры платы - 40*40мм. )))


Это сообщение отредактировал ipv4 - 2 фев 2019 в 01:23

Цитата (Les1920 @ 2.02.2019 - 01:13)

А резистом из баллонов кто то пользуется ?

Кажется позапрошлым веком. Не? )))

Раньше тоже занимался ЛУТом, потом фотрезистом, потом опять ЛУТом, так как струйник сдох.
Сейчас в основном у китайцев заказываю платы, ибо дешевле, быстрее и качественнее. А из сдохшего струйника потихоньку конструирую HLDI.

Цитата (ipv4 @ 2.02.2019 - 01:15)

Цитата (Les1920 @ 2.02.2019 - 01:13) А резистом из баллонов кто то пользуется ? Кажется позапрошлым веком. Не? )))

Ну какой век это другой вопрос, просто мне с ним проще. Не надо ламинатора.

Цитата (iiiytn1k @ 2.02.2019 - 01:17)

Раньше тоже занимался ЛУТом, потом фотрезистом, потом опять ЛУТом, так как струйник сдох. Сейчас в основном у китайцев заказываю платы, ибо дешевле, быстрее и качественнее. А из сдохшего струйника потихоньку конструирую HLDI.

На плёнке ломонд лазёр (HP1020) прекрасно печатает фотошаблоны. ))
Это сообщение отредактировал ipv4 - 2 фев 2019 в 01:19

Цитата (Les1920 @ 2.02.2019 - 01:18)

Цитата (ipv4 @ 2.02.2019 - 01:15) Цитата (Les1920 @ 2.02.2019 - 01:13) А резистом из баллонов кто то пользуется ? Кажется позапрошлым веком. Не? ))) Ну какой век это другой вопрос, просто мне с ним проще. Не надо ламинатора.

Ламинатор стоит совершенно не дорого, в виде компенсации - очень стабильное качество платы и, практически, отсутствие нервотрёпки (а у меня сомнения есть всегда) типа "получится - не получится" ))

ipv4

Цитата

Ламинатор стоит совершенно не дорого, в виде компенсации - очень стабильное качество платы и, практически, отсутствие нервотрёпки

Хз конечно, не получилось у меня с ним только первая пп, потом все как по маслу пошло.
А ламинатор это лишнее место, а его и так не много на балконе где мастерская

Цитата (Les1920 @ 2.02.2019 - 01:25)

ipv4 Цитата Ламинатор стоит совершенно не дорого, в виде компенсации - очень стабильное качество платы и, практически, отсутствие нервотрёпки Хз конечно, не получилось у меня с ним только первая пп, потом все как по маслу пошло. А ламинатор это лишнее место, а его и так не много на балконе где мастерская

Сдётся мне, что лут для дорог 0,2/0,2 как-то не очень )))

Цитата (трест @ 1.02.2019 - 23:49)

а где отзывы?

Кто не купил - тот не пишет отзыв.

ipv4

Цитата

Сдётся мне, что лут для дорог 0,2/0,2 как-то не очень )))

Я не про ЛУТ а про позитив 20. Аэрозольный резист.
Да и особо мелкие пп стараюсь не делать, а если и делать то в конторе.
Но это оочень редко. Последний крупный заказ делал для платы стабилизатора (точнее ограничителя) тока привода заслонки для опелей
