Часы из светодиодной панели. СделайСама псто.

лехкотня)))

я в полнейшем ахуе

Ну вот теперь все понятно.
В том плане, что мне за такой девайс лучше не браться.
ТС, ты - маньячный маньяк!

Ты русский? Если не англосакс, то почему на английском дни недели? Так Надо? Мелочь, а неприятно, и нивелирует всё твоё умение. Тоже мне, импортозамещение!

Надо было оставить дерево в естественном цвете.
А так- зелёнь, конечно.

Я бы с удовольствием, да и возни меньше в разы. Но там, где оно должно висеть, в интерьере даже следов дерева нет. )))

Это сообщение отредактировал ipv4 - 28.05.2018 - 14:01

DS1307 херовые RTC. Я в свои изделия давно ставлю DS2323Mz+ с внутренним кварцем и термостабилизацией.
А вообще не понимаю зачем в часы ставить микросхемы RTC.
Самый дешманский модуль ГЛОНАСС\GPS и у тебя всегда точное время. Потому как дохлый один спутник оно при любых условиях увидит. И никаких забот с настройкой и точностью.

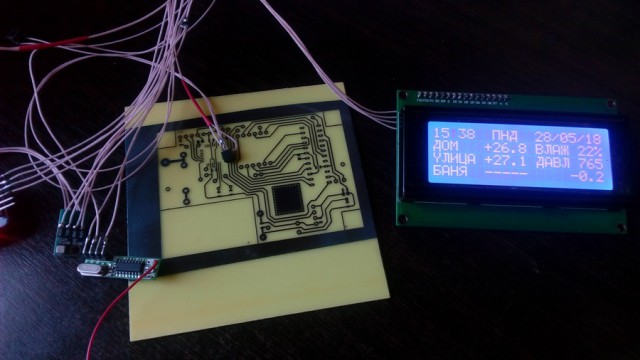

Эх, понеслись часы с метеостанциями. Прямо сейчас сижу на макетке программу допиливаю для метеостанции на дачу, с передачей температуры из бани по радиоканалу, ну и с показанием на месте, конечно.

Это шоб жинка следила, за обстановкой?
Не упарились ли там мужики?

Температура падает - градус повышается. Парадокс, однако!

У DS1307 есть два неоспоримых преимущества перед DS3231SN+: (а) ими банчит каждый первый китаесь, и (б) их цена на настоящий момент 7.30 за штуку при "партии" в 10 штук. С доставкой. В сравнении с 40+ рублями за штуку, даже в партиях по 50 шт.

Это сообщение отредактировал ipv4 - 28.05.2018 - 17:15

А почему бы вообще не реализовать часы на контроллере. Пропало питание и фик с ним. Появилось, засинхронизировались по сети и дальше считать.
GPS в пример привели. А зачем модуль на 433 МГц?

ESP8286 довольно мощный микроконтроллер, только на нем без меги не получилось бы? А то он тут как WiFi затычка.

Я так понял там замороченный протокол на "светильнике". Мега драйвером ему служит и время и фотодиод обслуживает.

Если делаем именно часы, то Интернет - необязательный параметр. Без него основную функцию часы выполнять будут.

GPS приемник - я хз, мошт и рабочая схема, но, все же, есть сомнения. У меня в квартире, например, навигатор, отнесенный чуть подальше от окна, не видит вообще ни фига. Имхо, ненадежно.

433 МГц - принимать сигнал от дистанционного датчика температуры. Основной блочок термометра клеится на скотч на оконное стекло (укромно, в углу), питание от солнечных панелек (в качестве буфера - литий-ионка на 250 мА*ч), наружу, за окно, выводится сам термометр (DS18B20). В итоге получаем актуальную температуру за окном. Не прогноз, а реальный факт. Сделано так, что солнечным панелькам днем достаточно рассеянного света, лишь бы не тучи-тучи. Потребление - 10 мкА (из-за LCD индикатора - термометр сам по себе, до кучи, показывает температуру), раз в три минуты на секунду потребление возрастает до 10 мА (померить/передать).

Это сообщение отредактировал ipv4 - 28.05.2018 - 17:28

Не получилось бы. Нужны жоские тайминги. Я есп8266 катаю ровно как WiFi-модем. Остальное чот как-то не прижилось. )))

Это сообщение отредактировал ipv4 - 28.05.2018 - 17:24

а почему сделайСама то? думала порукоплескать какой-то продвинутой технически девуле

Окончание родительного падежа, есличо. Такшы, сорь. Порукоплескать девуле ни палучицца. )))

Это сообщение отредактировал ipv4 - 28.05.2018 - 17:53

Похоже на часы из этого проекта.

Только вот думал, почему на ЯПе нет статей про "рукожопство" электроники и вот, пожалуйста!!!
Сам подумываю сделать часы на подобной панели.
Вот видео о одноцветных панелях.

Прикольный видос. Ну, в общем-то, с одноцветной матрицей, да еще и пиксел, по простому, горит или не горит... В общем, здесь все просто.

А теперь представьте, что у вас не одноцветная матрица, а RGB, да еще и в 32 строки (тупа использовать SPI уже не прокатит - надо задвигать 6 бит сразу). А если еще и ШИМмом пытаться регулировать яркость каждой компоненты... А, блять, принцип работы тот же самый! Диод умеет либо гореть, либо не гореть.

А так, да. Тема, вообще, довольно интересная, кмк.

Это сообщение отредактировал ipv4 - 28.05.2018 - 19:34

Почему, интересно, китайцы драйвер нормальный не впендюрили на модуль?
Панель маленькая, а если телевизор лепить из неё.

ПыСы: Баловство с CPLD. Яркость светодиода большая, частота развертки порядка 100 Гц по четыре пикселя за раз из-за большого тока. Шестнадцать градаций ШИМом.

Это сообщение отредактировал ХуХер - 28.05.2018 - 19:55

А я вот такие часы "сделал", хотя тоже сначала думал на матрице и esp8266 замутить

А это и не китайцы придумали. Америкосовское изобретение. Оригинал таких панелей производит Adafruit (NY, США). )))

CPLD - сила. Ну лучше - FPGA. Хотя, смотря для каких целей. Я тож в одном своем проекте эту тему осваивал: мне понадобился RS-485 modbus PDU свич - сам коммутатор реализовал как раз таки на ATF16V88 (это даже не CPLD, а SPLD), логику - на МК )))

P.S.

Смотрю, у вас токовый драйвер весьма продвинут

Это сообщение отредактировал ipv4 - 28.05.2018 - 22:13

А русского языка не было? Бесят эти английские названия дней недели. Мы что, в англии живем?

Тем более странно. Технологии у них сейчас на высоте.

FPGA в основном в таких корпусах, что .... в общем известная проблема. Хотя вроде Lattice там мелкое что-то делает.

Ага, "драйвера" из старых запасов )) Вот тут бы применить полноценный драйвер
с управлением по току, а не ШИМ.
