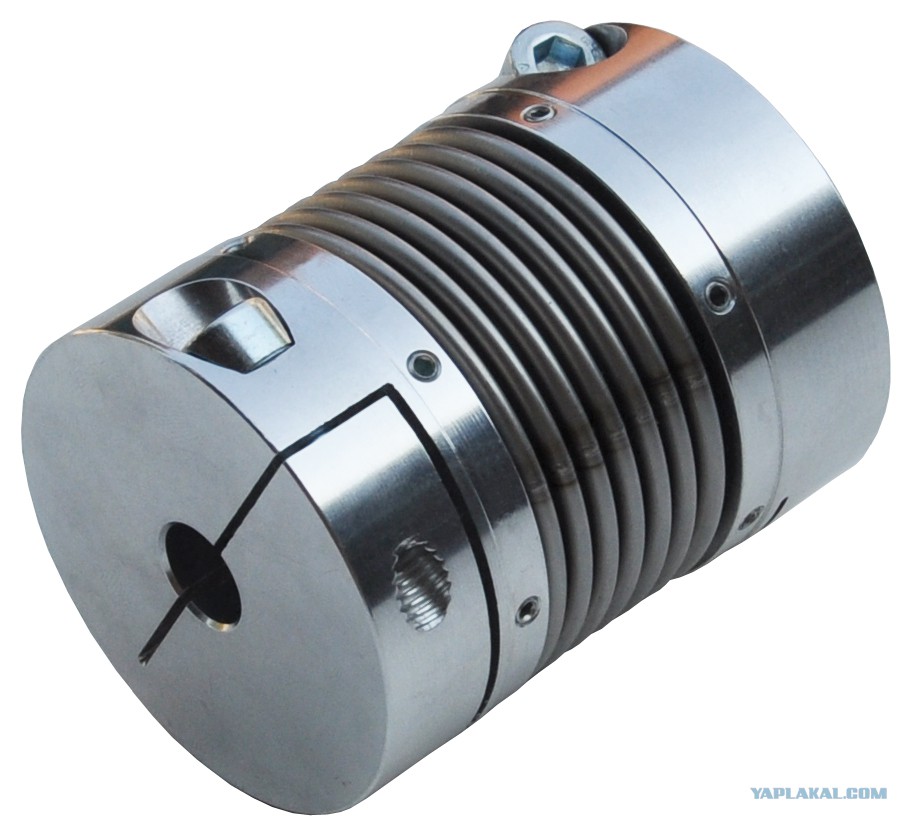

ТС лучше брать сильфонную муфту, то что выбрал ты не дает точности на больших скоростях и также те мягкие элементы работают по-разному при разных температурах!

Это сообщение отредактировал Эклиптика - 2.01.2018 - 16:19

Эклиптика

Номинальный момент для тех - 6 н*м. Движки выдают 2. трехкратный запас вполне достаточен на мой взгляд.

Hybrid stepper motor - это совсем не это.
Гибридные - сочетание двигателя на постоянных магнитах и реактивного двигателя.

Добавление энкодера на вал и соответствующий драйвер дает возможность построить контролируемый сервопривод с фазами разгонов и торможения, а так-же с высокой точностью позиционирования.

Не используйте терминологию без знания предмета.

Это сообщение отредактировал machinist - 2.01.2018 - 16:36

machinist

Названия приводились для поиска по али, а продавцы их там называют именно так.

Вопрос по "железу". Обратная связь, энкодеры или резольверы???

Момент тут ни причем. Я говорю про деформацию мягких элементов, они МЯГКИЕ, и после остановки моментально не встают точно по центру, а уже подается следующий шаг, вы понимаете о чем я??? отсюда и точность "пляшет" я это заметил давно уже, и от ремней так же отказался.

Нет там такого.
Вот вам с али - hybrid stepper motor

хех, зачем резольверы то тут? этож не сталелитейный цех с громадными температурами! тем более ТС показал набор мотор с встроенным энкодером + драйвер так там энкодер 2000 "шагов" на оборот.

Блин, надо уже взять себя в руки из жопы и сделать

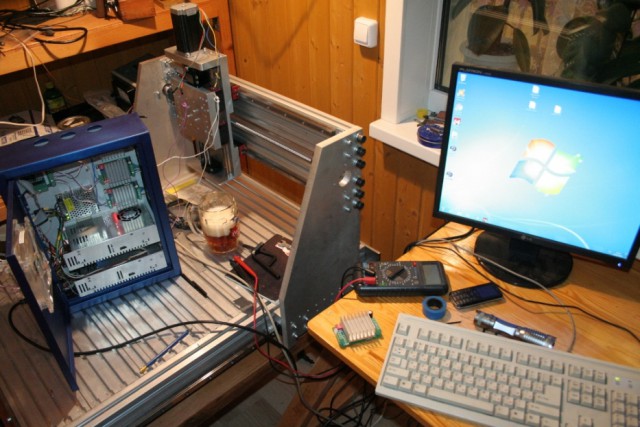

Я сейчас под пивко- электрику заканчиваю на своём делать. Как дострою- обязательно пост на ЯПе сделаю)

Чиво!?
Да на самых голимых комплектующих поди уложись в 100k!
И это без претензий на точность и жёсткость.

У меня стенки портала обошлись в 5100(1000 металл +4100 работа), и это Оооочень дешево, такие же мне предлагали за 35000руб. Менее 100К руб. станок никак не выйдет,если только его не из фанеры делать.

daVaska
artmaniac

ну не так все плохо. Этот обошелся в 60, перевести конструкцию с фанеры на металл это +20-30 сверху. в 100 уложится с запасом.

Все зависит о размеров и конструкции. У меня стенки портала 5100руб+ Ось Z - 2 плиты~5000руб, + все остальное(плиту на ось X так и не сделали, жду когда появится в наличии)
Направляющие и ШВП на все оси~ 25000 руб(включая доставку)+ на ось X возможно придется еще одну ШВП(+4000руб) покупать и двигатель(+2000руб), т.к. не уверен что одной ШВП хватит- вес немалый.

Д16Т я покупал по цене лома - 60 руб/кг + 18%НДС- Это очень дешево, повезло что нашел на заводе. А так- мелкие конторы в городе предлагают обрезки Д16 по 600 руб/кг и размеры там маленькие.
Профиль алюминиевый покупал на Соберизавод- 15000 руб.
+ кучу всяких мелких деталей алюминиевых. Хорошо если есть свой станок фрезерный/токарный или знакомые, которые дёшево сделают.
Так что мою конструкцию, будь она из фанеры- в алюминий перевести вышло бы намного дороже 20000 руб.

Это сообщение отредактировал daVaska - 2.01.2018 - 19:10

To xyron

Зашлите мне тоже чертежи чпу в предыдущей вашей теме из фанеры, если не трудно. Спасибо

ЛС почему-то не работает на отправку.

SunBoy
ссылка на яндекс диск во втором посте этой темы.

Это сообщение отредактировал xyron - 2.01.2018 - 20:06

охуеть !
ну есть же умные люди !

Подсчет пивных пробок не забудь вести, все в себестоимость входит

Я брал сервы, дороже, но пропуска шагов нет

Видео работы моего станка

ТС, а можешь такой же сделать для изготовления литейной оснастки?

Радует, что бладогодоря поддержке правительства у нас в стране идет развитие станкостроения, скоро спутники нормально на Новый год запускать будут !

MVLomonosov

Ну это уже несколько другой класс и цена. К тому же как я понимаю это переделка готового фрезера по металлу на чпу, а не самосбор?

Да класс другой, изначально был найден метал от ЧПУ советского фрезера, чисто механика

По профилям, хотелось бы подробнее, если можно то в личку.
Маленький CNC уже заюзал, проги опробовал. Из профилей купил алюм 20х30 трубу, но боюсь,что слабовата трубочка. По размерности - 300х600 мах. и Z = около 150 - 200., портал.
ТСу зелень за прямые руки.
