Hard sound X3. Делаем звук

048
Сверлим отверстия для системы охлаждения.

049
Собираем в кучу.

050
Примерно вроде так должно…

051
Устанавливаем в заднюю панель выключатели и разъем 220В.

052
Термостат на кулер.
ВНИМАНИЕ! НА ФОТО ОШИБКА!
Термостат надо прикладывать к радиатору через теплопроводящую прокладку, чтоб изолировать его от радиатора. А то этот термостат когда включается, плюс оказывается на его корпусе, а радиатор по микросхеме минус) Вот!

053
Ну и самое веселое начинается. Берем карпет, остался после полки для машины.

054

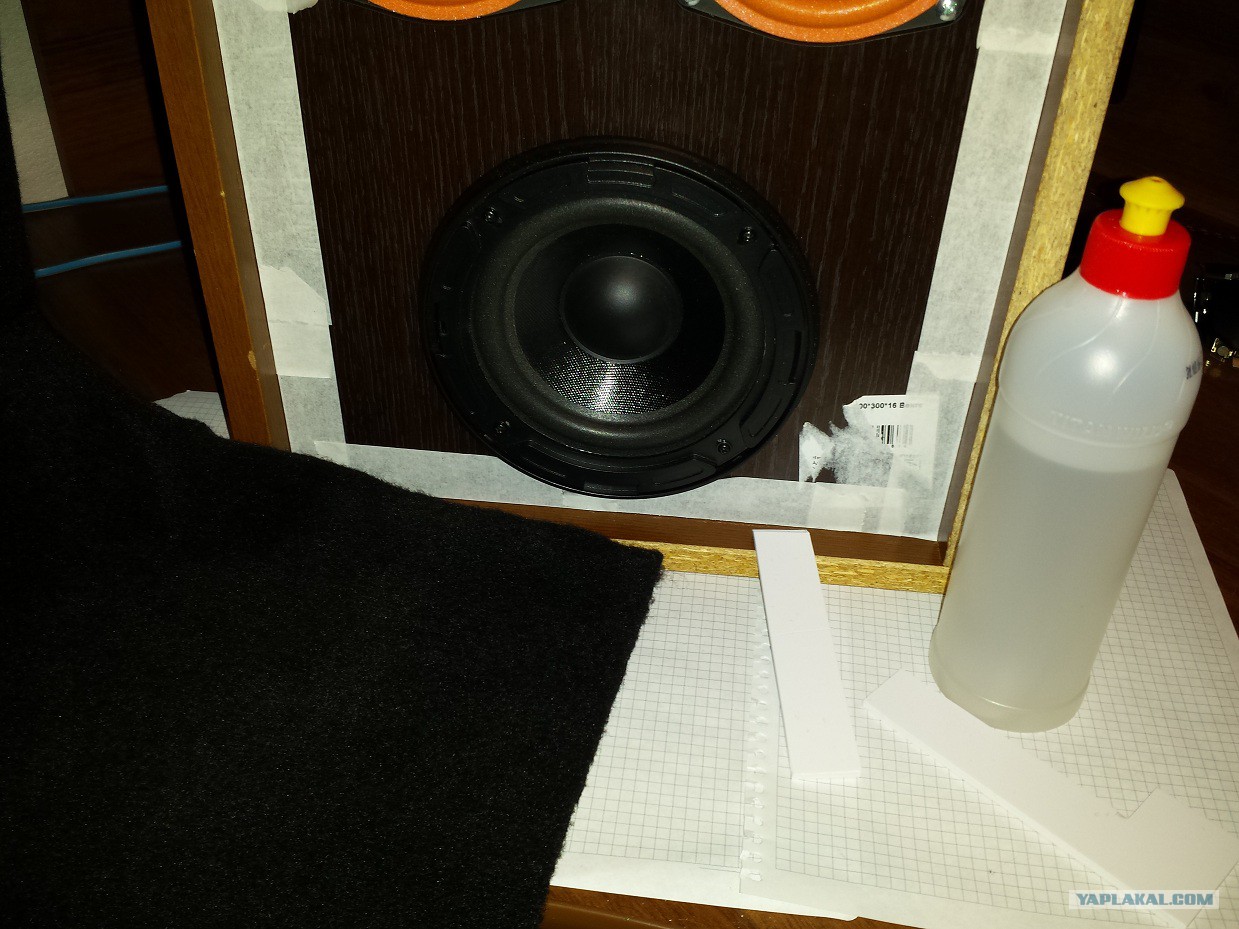

Обклеиваем молярным скотчем, чтоб не замостякать лицевую панель. Кстати за белой пластмассой установлена светодиодная лента подсветки, которую забыл сфотографировать.

055
Начинаем. Клей брал титан для потолочных плиток, быстро схватывает и прозрачный.

056
Клеить начинаем с наружи по контуру.

057
Пока не получиться вот так, в круг.

058

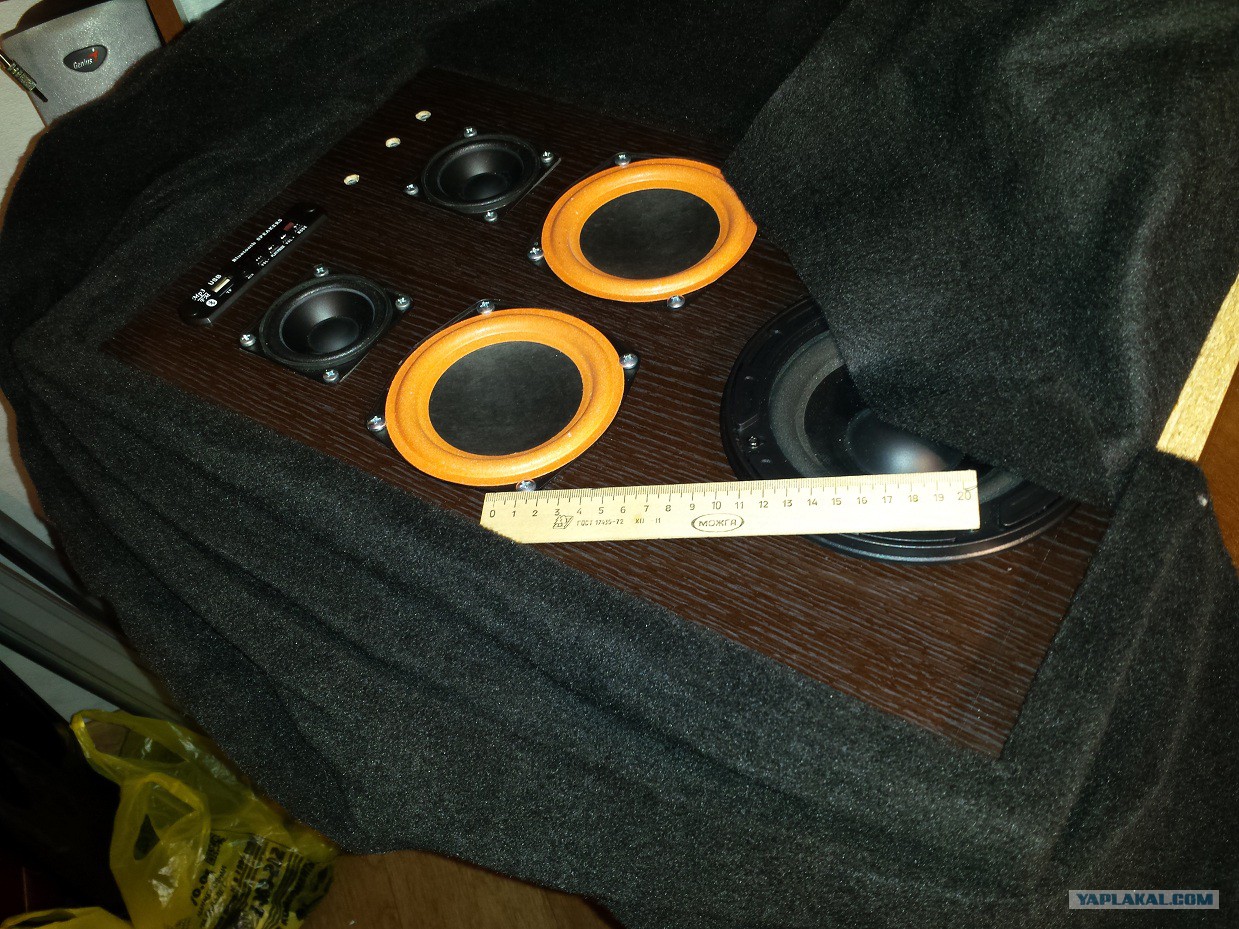

И потом растягиваем на бока.

059

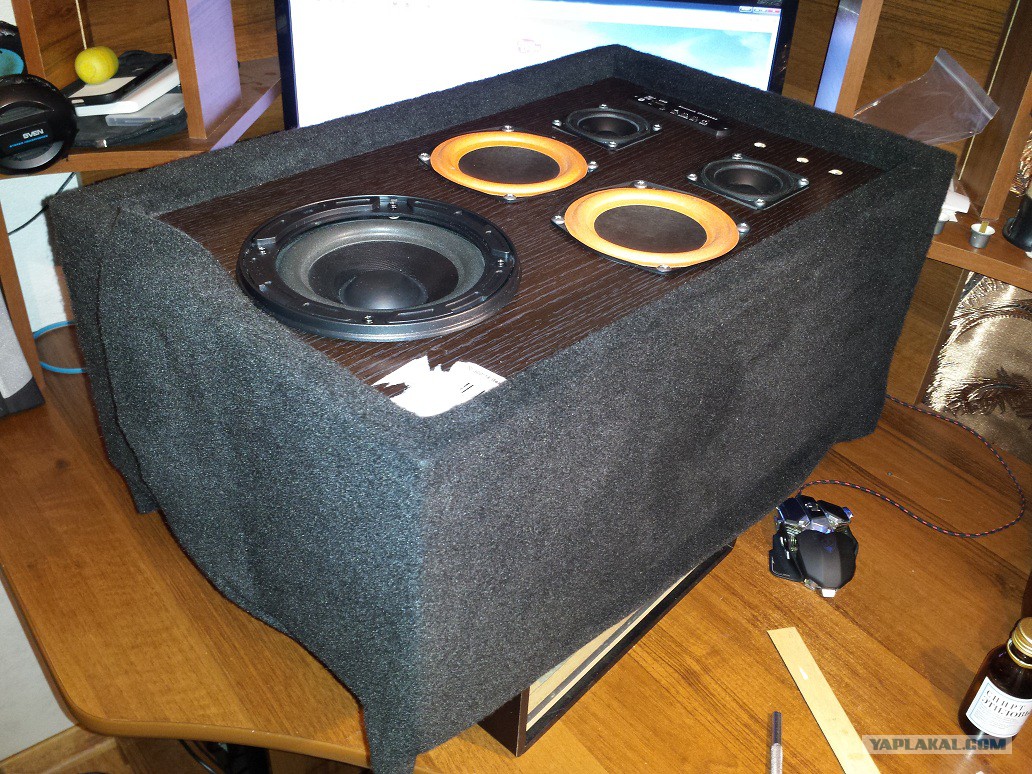

Получается вот так, кстати остатки клея хорошо с ткани убираются спиртом.

060
Вроде отлично, ровно.

061
Устанавливаем кулер с решёткой.

062
Подключаем фильтр для МР3 панели.

063

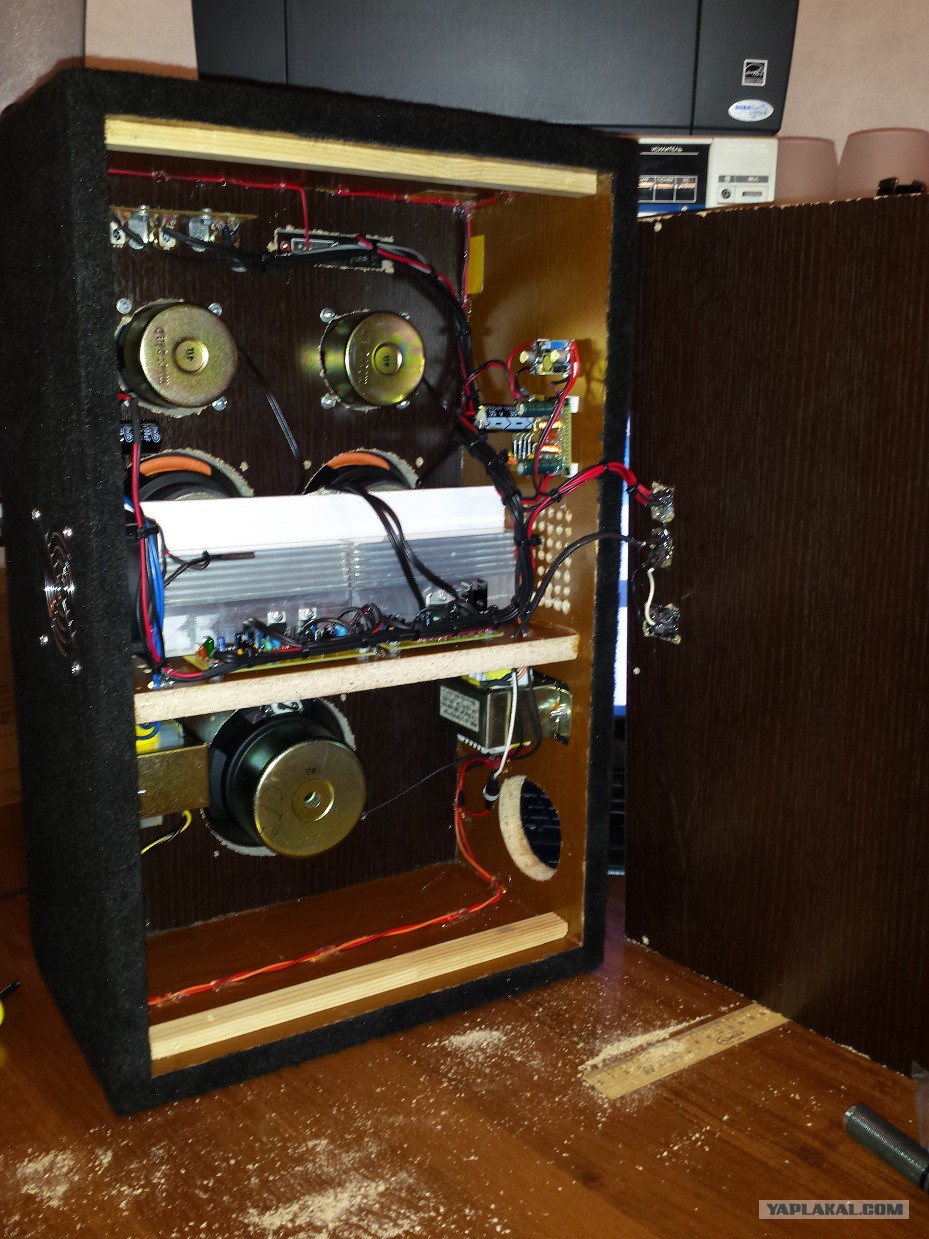

Приводим все в порядок.

064
Общий вид.

065
Отверстие фазоинвертора.

066
Фазоинвертор.

067

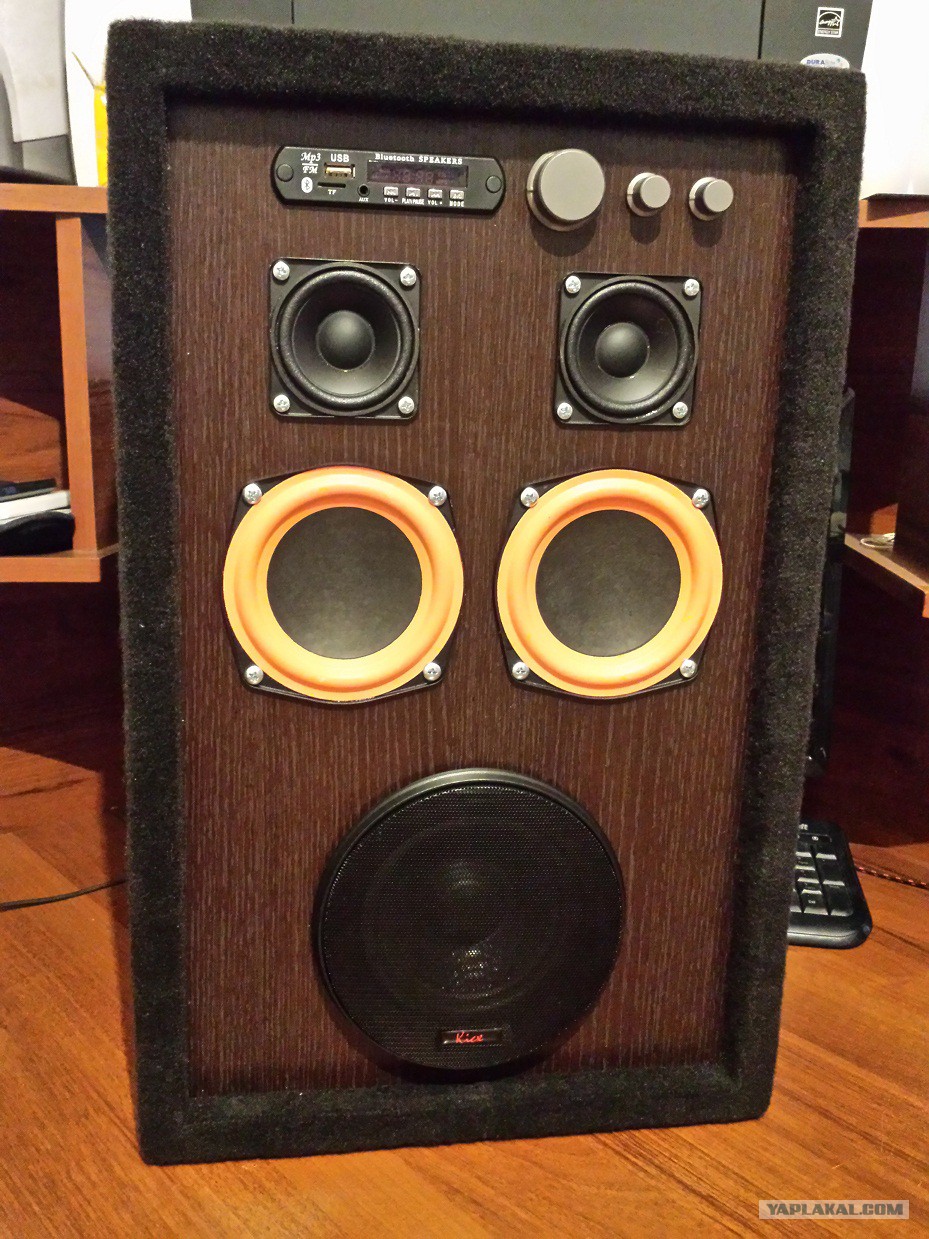

Внешний вид готового изделия.

068
Внешний вид готового изделия.

069
Внешний вид готового изделия.

070
Внешний вид готового изделия.

071

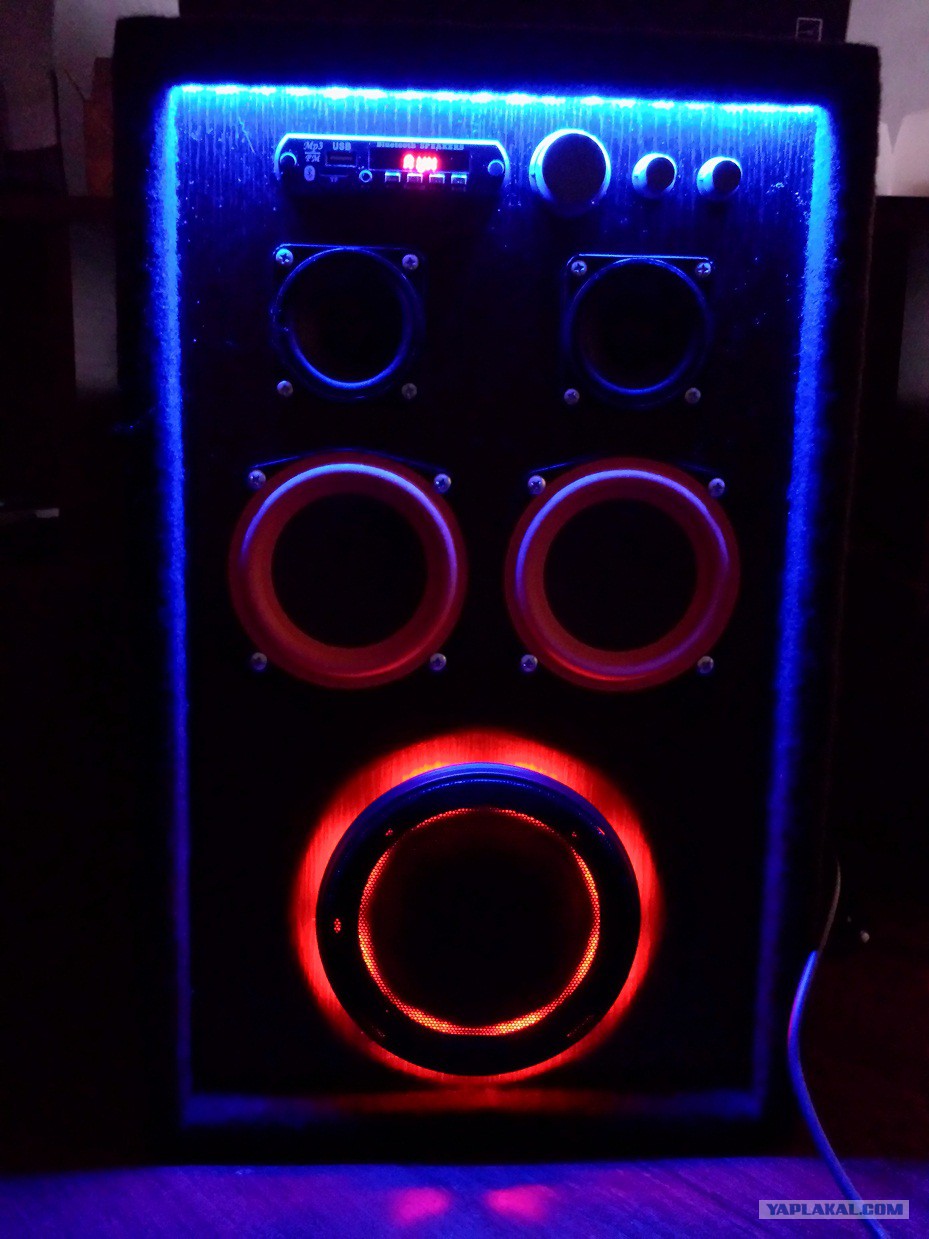

Ну и вид с подсветкой.

По итогам получилось:
- Звук получился отвал, на холостом ходу на полной громкости даже шума нет в динамиках.
- По мощности нормально, на слух левый и правый канал в сумме выдают 20 Вт и буфер мощно качает дополнительно. Когда на всю громкость нет ни завалов ни хрипов. Повезло удачно все подошло.
- Поорать песни в бане самое то)

Немного о МР3 панельки:
- AUX вход
- TF карта
- USB вход
- Bluetooth
- FM радио
- Карты тянет до 4 Гб.

Ну и минусы после тестовых испытаний:
- В карман не положишь )
- После посиделок в бане, утром приходиться крошки былой роскоши доставать из обшивки)
- И не предусмотрел USB зарядку для телефона.

Ну вроде все!
ВСЕХ С НАСТУПАЮЩИМ НОВЫМ ГОДОМ! ЗДОРОВЬЯ И БОБРА!
Пинайте! )
