http://sfrolov.livejournal.com/55307.htmlПеред вами - один из самых необычных калькуляторов разработки 1969 года.
У него все необычное.
Во-первых, название на латинице. На литовском. Означает "роса".

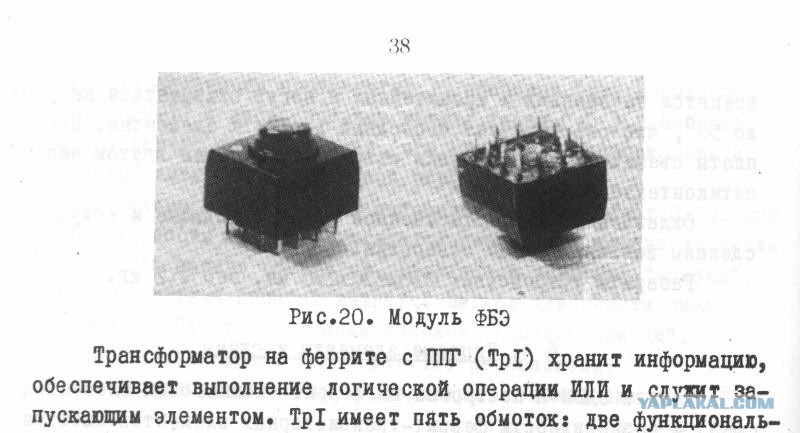

Во-вторых, у него внутри нет микросхем. В качестве логических элементов там используется около 1200 штук феррит-транзисторных ячеек. Это такие кубики, внутри которых стоит транзистор, катушка индуктивности и еще пара мелких деталей, и все это залито компаундом. Микросхем в нем нет, потому что они еще у нас массово не производились.
А главное в нем - стробоскопический индикатор! В те времена нормальных индикаторов тоже не было. Не было ни газоразрядных ламп, как например, в этом калькуляторе, ни флюоресцентных, как в этом, даже светодиодных не было, а жидкие кристаллы в те времена еще были твердые, как камень! :)
Зато были неонки. Это такие лампочки, которые светятся приятным оранжевым светом из-за холодного разряда газа неона, если на них подать напряжение.
Вот на этих неонках, так называемых тиратронах, и сделали индикатор.
Суть его работы следующий: крутится барабан, на котором cделаны прозрачные, идущие подряд цифры от 0 до 9. Когда к определенной позиции подходит нужная нам цифра, под ней на короткое время вспыхивает тиратрон, и таким образом эта цифра отображается. На следующий оборот барабана она приходит вновь, и так происходит постоянно!
