Проектор звездного неба

Там два источника питания, один из лампочки китайской, за не не ручаюсь, а вот второй я вытащил из прибора, имеющего пожарный сертификат, я на работе занимаюсь разработкой охранно-пожарного оборудования. Так что вроде вполне безопасно получилось. А функционал накручивать - это не проблема.

М-да, богата земля Русская, да че толку...
Вот мы привыкли лаять америкосов, а они бы такого товарища из рук не выпустили. 146%. А в нашей гиперинерционной бюрократической системе будь ты хоть 7 пядей во лбу - хрен куда выберешься без мохнатой лапы и солидного финансового подспорья.

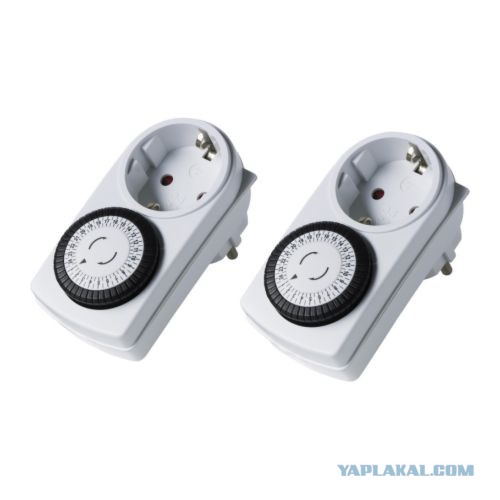

Это самое простое

http://www.ikea.com/ru/ru/catalog/products/10133132/

А по теме: спасибо за идею. Попробую реализовать по первому варианту. Как раз МИР-1 лежит в заначке. Проекционные диски где брали?

Это сообщение отредактировал Maxus116 - 26.02.2016 - 14:52

Внизу один провод припаян к латунной втулке, второй к иголкам (подключены параллельно), вверху один провод просто прижат к корпусу подшипника, второй припаян с стальному кольцу. Крутится легко, пропусков контакта не наблюдается.

Добавлено в 15:02

Вбей в поисковике "диски для Segatoys Homestar" или просто "диски для домашнего планетария", на ебэе ещё есть, там крутой диск, выполненный по технологии производства микросхем, на нем 11 миллионов звезд северного полушария, но ценник там под пятёру.

Это сообщение отредактировал Shokolight - 26.02.2016 - 15:12

ну теперь совершенствуй модель и ставь на поток, желающих будет много...

Ну вот почему в китае хуяк и начали клепать,я б вот купил вот это дело - но ведь не судьба, и руки у меня не так хорошо растут что б самому замастрячить сплошная печаль, только за людей радоваться могу.

Расстояние от диска до плоскости крепления объектива какое, если не секрет?

В кубрике когда то делали из люминесцентной пленки.
На пароходе старые таблички - указатели порезали на звезды и планеты, оклеили стены и потолок помещения 3*2.
УФ лампу перед атракционом на 10 минут включаешь для зарядки. После свет выключаешь и полетели. Особенно если немножко

Расстояние равно рабочему отрезку использованного объектива, для байонета М42, это 45.5 мм, но поскольку слайд запечатан между двух пластиковых дисков, я это расстояние уменьшил на половину толщины диска до 44.3 мм

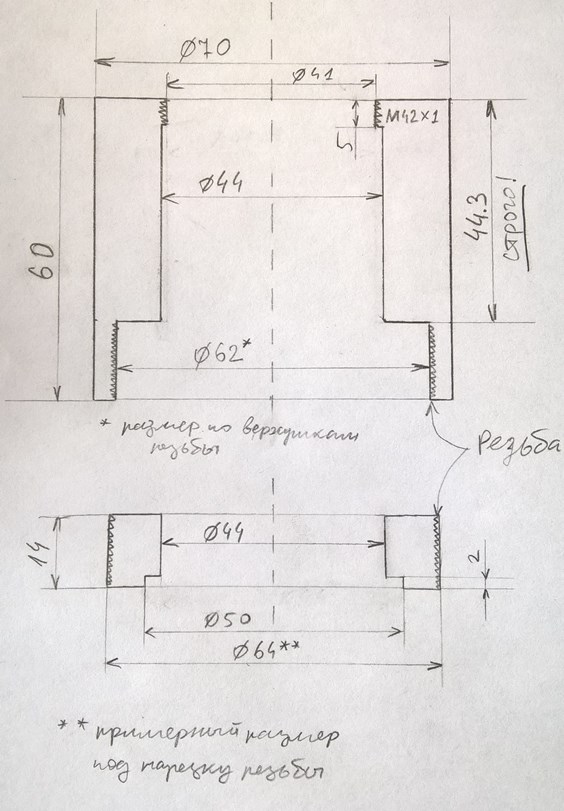

Вот чертёжик для токаря, объектив М42 на свой вкус, я рекомендую что нибудь на 28 мм, внизу ставится светодиодный софит 7 - 10 Вт с матовым рассеивателем по форме как на фото, их много моделей. Только нижнюю часть сделайте высотой 45 мм оставив резьбу только вверху, чтобы слайд меньше грелся и всё, проектор готов. Такое любой токарь выточить сможет по цене от бутылки до как договоритесь.

Ничего себе. Золотые руки и голова у вас. Восхищаюсь!!

красиво, кто-нибудь может посоветовать готовый вариант без мыла за более менее вменяемую сумму?

ТС а не думал сделать вращение верхней части с диском??
Лампу внизу с радиатором, можно и охлаждение замутить активноее

Это сообщение отредактировал XuTpbIuJIuc - 26.02.2016 - 19:09

открывай свое дело

Моему планетарию больше 10 лет. Там используются не слайды, а цилиндры.
Передать на плоскости это невозможно, т.к. люди сидят на полу (на подушках), а звезды и фигуры вращаются вокруг "со всех сторон", так что даже ощущение полета возникает (особенно, в полной темноте, когда собственную руку не увидишь). Ну, качество самих звезд еще играет роль.
Можно использовать и слайды обычные, и проектор. Сейчас красивых картинок море. Космос стал доступнее))).

У меня такой до сих пор работает. В своё время увлекался слайдами. С подобными фотками было наверно около 60 штук слайдов, дал на дискотеку и... с концами. Не нашли.

Обожаю темы от местных кулибиных.
ПС удивлен, что светодиоды сильно нагреваются

Охуеть! Аж позеленел от зависти (всю зелень тебе)
Жму руку!
Хочу себе такой заделать

Не покупай.
Я тоже купил дочке на Новый Год. Она всё просила.
Говно редкостное...

А ТС молодец. Жму руку. Постараюсь подобное тоже замутить.

Это сообщение отредактировал Bormoglotik - 26.02.2016 - 20:07

Интересно , такой объектив от проекционного тв можно под это дело приспособить?

Хороший объектив, я таким пользуюсь

Если у него круг покрытия 44 мм или около того и он достаточно широкоугольный, то можно.

Да тут чертежи ещё?! Ждём на Алиэкспресс через пару месяцев!

тс, а зачем крутить лампочку? да ещё так сложно её запитывая? не проще было крутить только проекционный диск с объективом?

тема, безусловно интересная. и с покупными поделками из платсмассы не сравнится. молодца.

m0zG С вращением так получилось, что сначала я думал, что крутить не буду и сделал просто корпус без прицела на вращение, а потом уже пришлось крутить всё, не переделывать же корпус. А так то лучше крутить только сам диск и использовать не шаговый двигатель а простой с большим редуктором, которым крутить ещё один червячный к примеру редуктор, т.к. скорость нужна очень низкая, я пришел к одному обороту примерно за 15 минут. Правда для стабильной резкости придется хорошо продумать подвижное крепление диска в стабильном по высоте положении и не забыть про светонепроницаемость конструкции.
Вобщем вариантов может быть масса, токаря-фрезеровщики выточат что угодно, так что фантазия подкреплённая финансами, чертежи деталей, сборочный чертеж и так далее.
