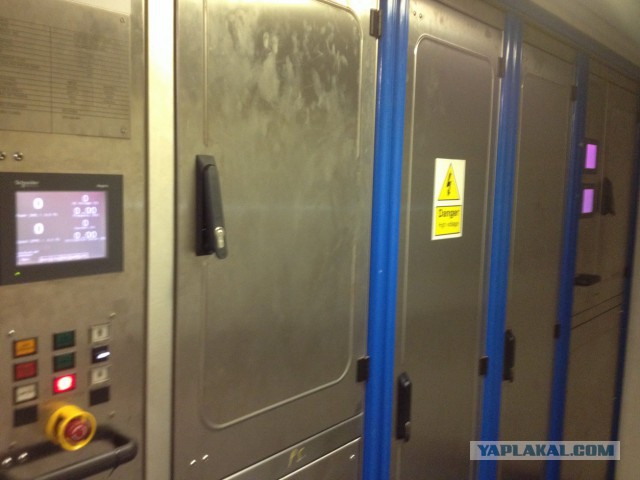

Шкаф запуска и контроля эл двигателя подруля, в силу большой мощности 880kW, запускается через инвертер.

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:28
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Пошли вниз, к главным двигателям

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:29
4
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Хотя, нет обойдем по кругу для начала, справа серые ящики - это трансформаторы 690В/440В, 440В/220В

Это сообщение отредактировал marinero - 5.08.2015 - 12:29

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:30
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Проход вдоль главного двигателя

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:31
5
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
главный двигатель, вид сверху

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:32
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Гидравлические насосы главной лебедки, их 6 штук, все по 690В

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:32
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
они же

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:32
4
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Мастерская механиков, блеск и нищета.
Очень хреново оборудована

Это сообщение отредактировал marinero - 5.08.2015 - 12:33

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:33
4
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Вид на фильтра гидравлического масла главной леюедки

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:34
7
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Моя мастерская, оборудованная в щитовой (фэйспалм), жара там адская.

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:34
4
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
еще

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:35
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Компрессоры на морозильные камеры, без них вся еда сдохнет

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:35
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
сверху

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:36
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Сепараторы масла и дизельного топлива.

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:37
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
еще

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:38
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
ГРЩ - главный распределительный щит, если считать генератор сердцем судна, то это его артерии, без электроэнергии тут все встанет.

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:39
4
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Снял в ремонт AC breaker, автомат по нашему, рассчитан на 2500А 690В, видны шины прикрытые шторками

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:39
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Мнемосхема

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:41
4
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Так как судно у нас гибридное - может идти от работы главных двигателей, а может от эл двигателей (мощность каждого 2 МВт), каждый из двигателей имеет свой инвертер для разгона, ибо такие пусковые токи только ГЭС потянет

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:41
4
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Еще вид на ГРЩ
Справа видна решетка - это кондиционер, их в ГРЩ 2, без них там ад, не вру.

Это сообщение отредактировал marinero - 5.08.2015 - 12:42

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:42
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Вид на ДГ (дизель-генераторы)

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:43
2
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Желтые - копрессора запуска ДГ, синий - осушитель воздуха для этих нужд
На заднем фоне - баллоны хранения сжатого воздуха 27bar.
Красная хрень - приводной насос системы пожаротушения - типа как тушили Deep Horizon в Мексиканском заливе, дает струю на 100-150 метров

Это сообщение отредактировал marinero - 5.08.2015 - 12:45

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:45
2
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Вид на главный двигатель и панель местного запуска, обычно запуск происходит из ЦПУ (центральный пост управления)

Это сообщение отредактировал marinero - 5.08.2015 - 12:46

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:46
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
Мостики и переходы

AHTS Go Phoenix, Индийский океан

[^]
marinero
5.08.2015 - 12:47
3
Статус: Offline


Приколист

Регистрация: 22.09.12
Сообщений: 328
сюда только ползком

AHTS Go Phoenix, Индийский океан

[^]
