Проект «coreROG»: СЖО в mini-ITX корпусе

[ Версия для печати ]


Страницы: (11) 1 2 [3] 4 5 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

VampirBFW	18.06.2015 - 15:17 [ показать ] 1
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	После первой попытки стало ясно, что не хватает адаптеров на 90 градусов и нужна пара тонких 80 мм вентиляторов.
	[^]

VampirBFW	18.06.2015 - 15:18 [ показать ] 1

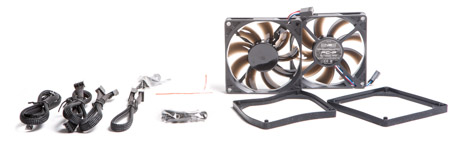

Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Еще три недели ушло на ожидание посылки из столицы и резервуара, который был куплен на оставшиеся в бюджете 500 рублей. Пополнение составили вентиляторы Noiseblocker BlackSilent PRO 80 мм PWM Slim, три 45-градусных и девять 90-градусных адаптеров, а также резервуар Swiftech Plexiglas Small Form Factor Reservoir. Можно приступать к продолжению
	[^]

VampirBFW	18.06.2015 - 15:18 [ показать ] 1
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	53
	[^]

VampirBFW	18.06.2015 - 15:19 [ показать ] 1

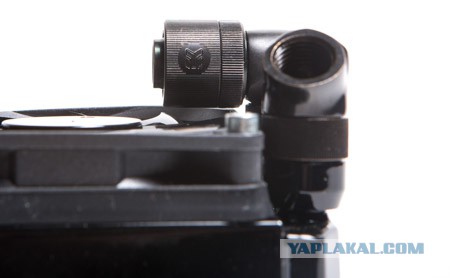

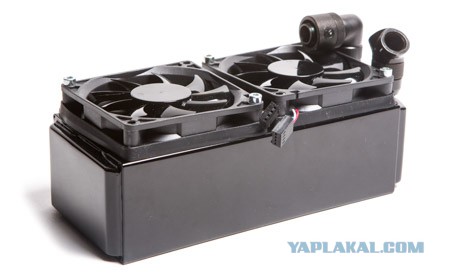

Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	На фотографии ниже наглядно показано, зачем и почему нужны тонкие вертушки. Надеюсь, Noiseblocker BlackSilent PRO 80 мм PWM Slim оправдают возложенные на них ожидания.
	[^]

VampirBFW	18.06.2015 - 15:19 [ показать ] 2
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	55
	[^]

VampirBFW	18.06.2015 - 15:19 [ показать ] 2
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Помпа EK-DCP 4.0 PWM (Pump) выглядит как небольшая коробочка с двумя отверстиями. Лично мне было интересно проверить ее в деле, к тому же она идеально подходила по размеру для этого проекта.
	[^]

VampirBFW	18.06.2015 - 15:20 [ показать ] 1
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Резервуар Swiftech Plexiglas Small Form Factor – один из самых тонких (и в свою очередь самых дешевых) резервуаров на рынке.
	[^]

VampirBFW	18.06.2015 - 15:20 [ показать ] 0
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	К сожалению, более привычная колба даже при всем желании сюда бы не влезла, так что будем делать такую вот конструкцию. Некоторые читатели спросят: «Зачем?» Отвечу сразу – контур небольшой, и дополнительный объем жидкости лишним не будет, плюс планировалось сделать кое-что необычное с ним.
	[^]

VampirBFW	18.06.2015 - 15:21 [ показать ] 1
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Отмечаем примерное место контакта резервуара и помпы, после чего делаем антивибрационную прокладку.
	[^]

VampirBFW	18.06.2015 - 15:21 [ показать ] 1
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	60
	[^]

VampirBFW	18.06.2015 - 15:21 [ показать ] 0

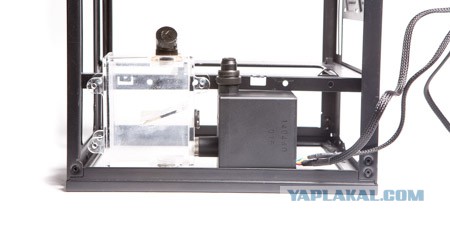

Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Устанавливаем резервуар с помпой на свое место и продолжаем процесс сборки. Описывать его полностью нет смысла, мы лишь заострим внимание на тех моментах, которые не устраивают. Возможно, позже с ними надо будет что-то сделать.
	[^]

VampirBFW	18.06.2015 - 15:22 [ показать ] 2
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	62
	[^]

VampirBFW	18.06.2015 - 15:22 [ показать ] 1
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	63
	[^]

VampirBFW	18.06.2015 - 15:22 [ показать ] 1
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	64
	[^]

VampirBFW	18.06.2015 - 15:23 [ показать ] 1

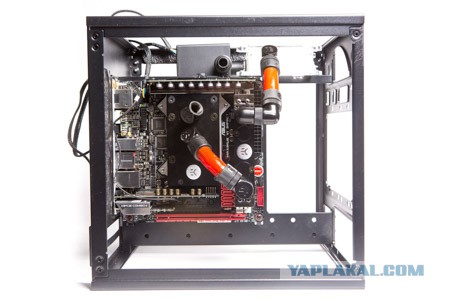

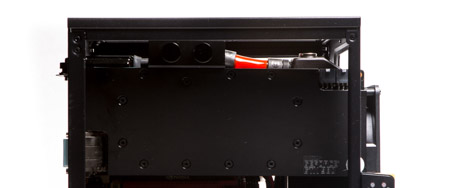

Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Соединение от видеокарты к 140 мм радиатору смотрится неаккуратно, а значит, последний объект придется поднимать, чтобы это исправить.
	[^]

VampirBFW	18.06.2015 - 15:23 [ показать ] 1

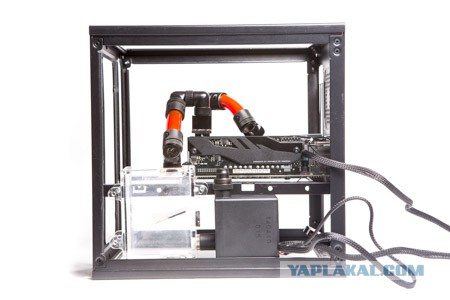

Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Шланг от 160 мм радиатора к видеокарте выглядит отвратительно, тут придется уже импровизировать в ходе финальной сборки.
	[^]

VampirBFW	18.06.2015 - 15:23 [ показать ] 26
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Безобразно смотрится и соединение от помпы к 160 мм радиатору, это позже нужно будет исправить.Вот и подошла к своему завершению примерочная сборка. Так, меня очень разочаровали шланги, из-за их крайне дешевого внешнего вида. Использование акриловых трубок исправило бы ситуацию, но бюджет проекта уже давно перешел отметку дозволенного, придется делать из того, что пока есть. Так как тут уже никто не читает, давайте пива хряпнем? Это сообщение отредактировал VampirBFW - 18.06.2015 - 15:24
	[^]

VampirBFW	18.06.2015 - 15:24 [ показать ] 2
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Процесс финальной сборки После предварительной сборки стало ясно, что пока мой проект не более чем просто СЖО. Возможно, он интересен тем, что выполнен в компактном корпусе и все, ничего более. Благодаря этому была поставлена новая задача, а сам проект получил имя собственное – «coreROG». На этом этапе было решено несколько доработать его эстетическую составляющую. Что у нас в наличии? Довольно интересный и компактный куб, в котором материнская плата расположена горизонтально, причем это корпус с двухуровневым строением
	[^]

VampirBFW	18.06.2015 - 15:25 [ показать ] 0

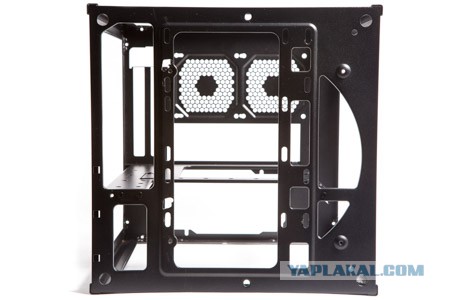

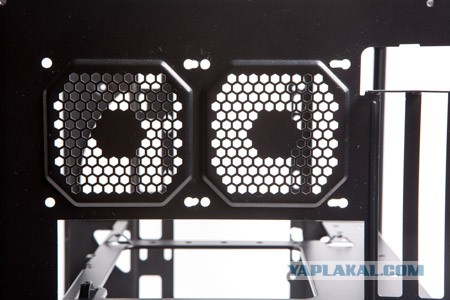

Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	На задней стенке Thermaltake Core V1 уже были приспособлены крепления для 160 мм радиатора, чтобы последний не мешал видеокарте.
	[^]

VampirBFW	18.06.2015 - 15:25 [ показать ] 0
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	В запасе есть крепление для резервуара и помпы, вместе с антивибрационной вставкой.
	[^]

VampirBFW	18.06.2015 - 15:26 [ показать ] 0
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	71
	[^]

VampirBFW	18.06.2015 - 15:26 [ показать ] 0
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Распилены отверстия для поднятия вверх 140 мм радиатора. А значит, можно приступать к самой интересной части – «Финальная сборка». Это сообщение отредактировал VampirBFW - 18.06.2015 - 15:27
	[^]

VampirBFW	18.06.2015 - 15:27 [ показать ] 1
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Подсветка и установка компонентов
	[^]

VampirBFW	18.06.2015 - 15:28 [ показать ] 2

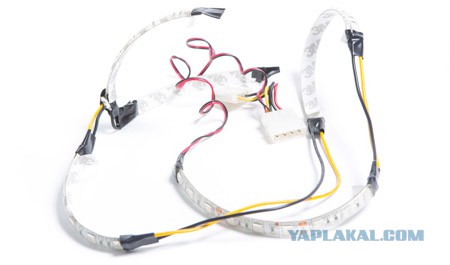

Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	Возможно, немного банально, но я решил добавить в свой проект подсветку, сделанную из светодиодной ленты в силиконовой изоляции. Обычно такая лента стоит в районе 200-250 рублей, а питается она от 12 В.
	[^]

VampirBFW	18.06.2015 - 15:28 [ показать ] 1
Статус: Online Главный Сапиосексуал Япа. Регистрация: 20.02.10 Сообщений: 18410	В качестве блока питания используется Corsair AX760i. Причин для такого выбора две: во-первых, это действительно хороший БП, а во-вторых, свою роль сыграли и красные буквы AX, и модульная конструкция.
	[^]
