Ремонт часов СЛАВА 2427, сложный механизм СССР

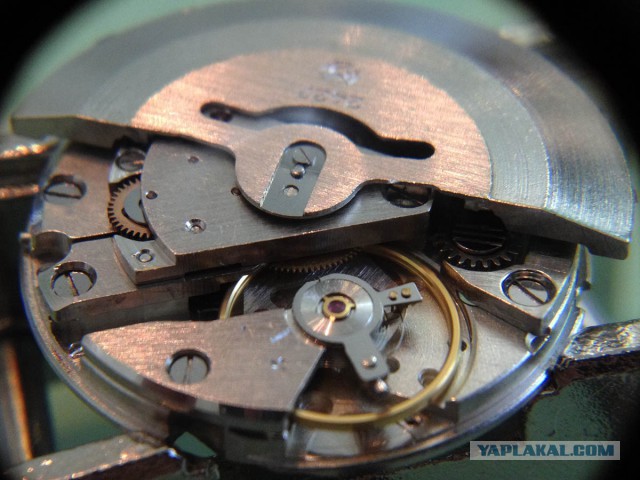

и вот так закреплен (пружинкой и винтом) ротор (груз)

теперь к ремонтуару!
вот этот вырез в платине сверху и есть ремонтуар.
он нужен для того, чтобы раздать по логике или обеспечить перевод стрелок/даты или завод пружины..

Это сообщение отредактировал Otetsvash - 9.05.2015 - 22:39

итак..

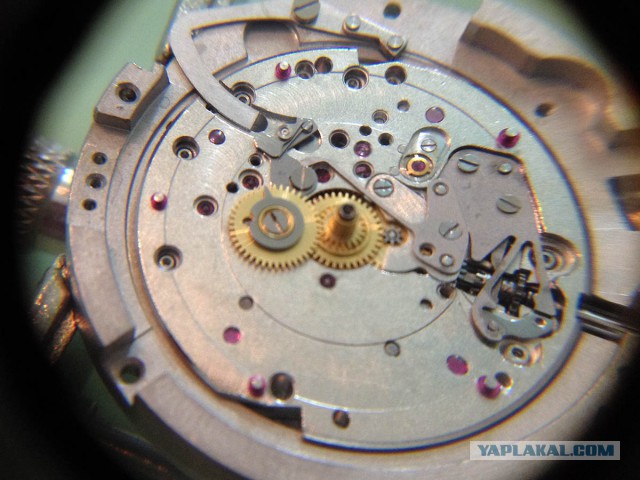

вставляем пружинку, рычаг переводной, колеса, заводное колесо и муфту
смазка 8200 - самая густая )))))

Это сообщение отредактировал Otetsvash - 9.05.2015 - 23:04

сверху все это закрывается пружинами, которые не дают всей этой братии выскочить и улететь в неизвестном направлении.

пружинки закрепляются винтами.

и еще одна пружинка - рычаг для перевода диска даты. он нам будет нужен позднее.

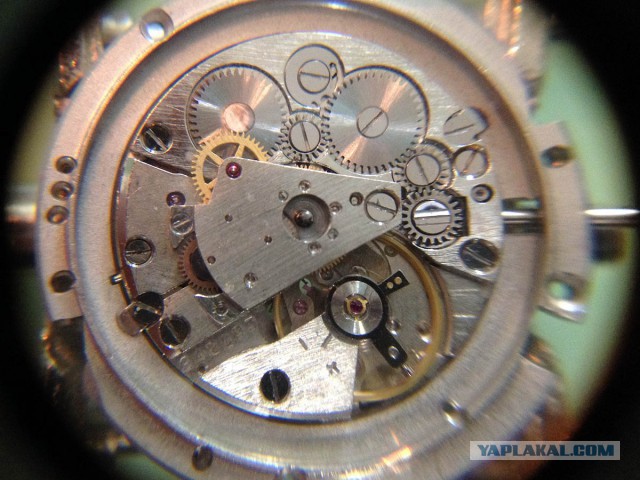

далее весь механизм (платину) ставим в диск, который платину расширяет, во первых на нем будут дополнительные рычаги для перевода даты расположены, а во вторых корпус больше чем механизм, и кольцо это компенсирует размеры, чтобы посадка была "вплотную".

крепится все это винтом и хомутиком - их 2 штуки (видно)

Это сообщение отредактировал Otetsvash - 9.05.2015 - 23:06

так.
в СССР дураков не было. )))))

дату переводить стрелками довольно трудно... и долго. и глупо- сиди крути 15 минут с 14 числа, если тебе нужно 13 например. в обратную сторону механизмы в основном, не работают. даже швейцарские. кроме электронных, конечно.

поэтому этими рычагами мы при нажатии на кнопку в корпусе сразу перещелкиваем дату.

Это сообщение отредактировал Otetsvash - 9.05.2015 - 22:47

их всего 3 штуки в системе - рычагов. справа будет кнопка


вот еще забыл сказать - колесо слева это как раз для автоматического перевода даты и дня недели.

Это сообщение отредактировал Otetsvash - 9.05.2015 - 22:49

ставим диск с датой....
и закрепляем его мостом.


там копец - пружинки чтоб поставить, нужно раз 30 повторить, они улетают. или иной раз кажется что все поставлено, выдыхаешь, а пружинки с рычагом перевода уже давно нет.
хочется пойти и открыть четвертую...

и да, вот этот рычаг с "усиком" для перевода дня недели.
а улетает который, сволочь, он снизу, где дата "1" видна только его ножка..

чтобы хоть немного было понятно, в двух словах..
вот это колесо желтое слева, раз в сутки отводит рычагъ, который возле даты "13 - 15", он начинает отходить вправо и зубцом переходит на следующее деление диска с датой. т.е сейчас с "13" перейдет на "14" как только это произойдет, пружинка (про которую мы говорили) надавит на это рычаг и он вернется назад (влево), а нижний рычаг который "сволочь" на "1" зафиксирует это новое положение.

Это сообщение отредактировал Otetsvash - 9.05.2015 - 23:08

так, ставим диск дня недели. )))

забрасываем механизм в корпус.

ставим ротор

и крепим его...

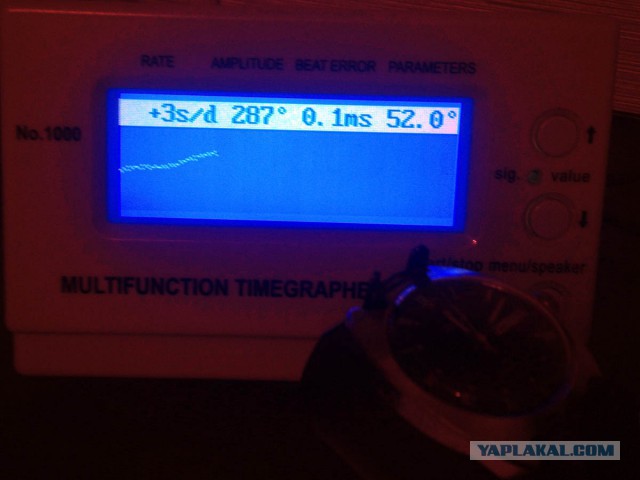

после чего, чтобы убедиться в точности хода и при необходимости настроить его, ставим часы на прибор.
я его приобрел на ебей, год назад. и не жалею. без него как без рук.

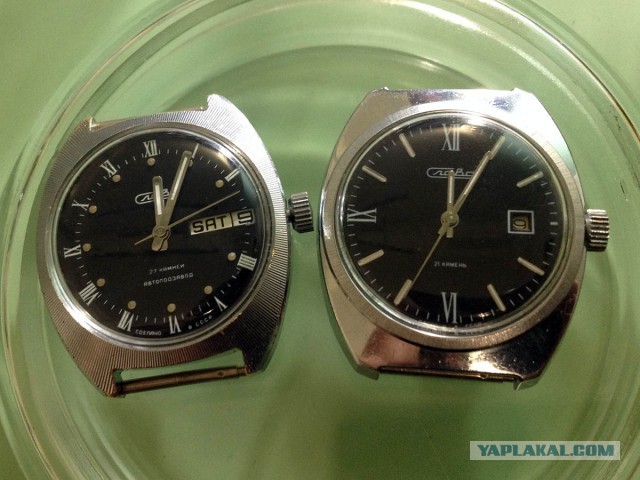

собственно, вот такие получились часы...
вот такая у них вторая жизнь.
рядом - то же СЛАВА, только попроще 2414, в ней 21 камень, нет дня недели и нет автоподзавода.

смотрите, как брат и сестра )))))))



всех С ДНЕМ ПОБЕДЫ, и всег БЛАГ!!!!!

Зелень! я бы не смог целый день за лупой сидеть и собирать.

ПИНАЙТЕ, че уж там...

p.s. если у кого есть ненужные часы, инструмент - буду премного благодарен!!!

Это сообщение отредактировал Otetsvash - 9.05.2015 - 23:02
