Как устроена швейцарская бронебашенная крепость, крепость перевала Сен-Готард

Команда, обслуживающая орудие, состояла из 11 человек. Трое находились на верхнем уровне бронебашни: наводчик, заряжающий и подающий. На нижнем ярусе башни располагались командир башни, Tempierer (человек, собирающий готовый снаряд в соответствии с указаниями и целями) и один или два помощника. Еще команда из четырех человек обслуживала подъемник, обеспечивая беспрерывную подачу снарядов в башню.

Командир и наводчик башни получали по телефону из командного центра команду и все необходимые параметры стрельбы, такие как сектор обстрела, дистанция, тип снаряда, тип взрывателя и прочее. Дальше эти параметры сообщались команде и начиналась подготовка к выстрелу.

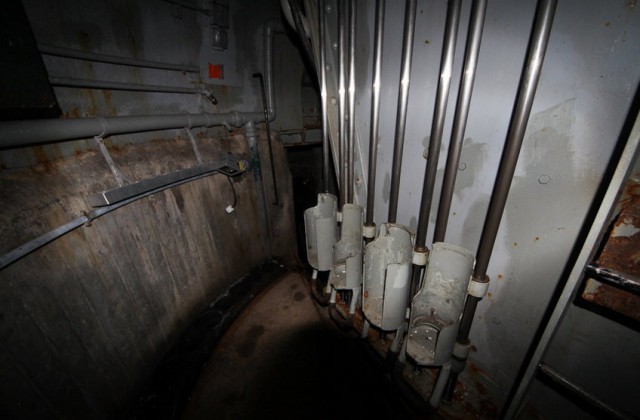

Так выглядит нижний уровень бронебашни.

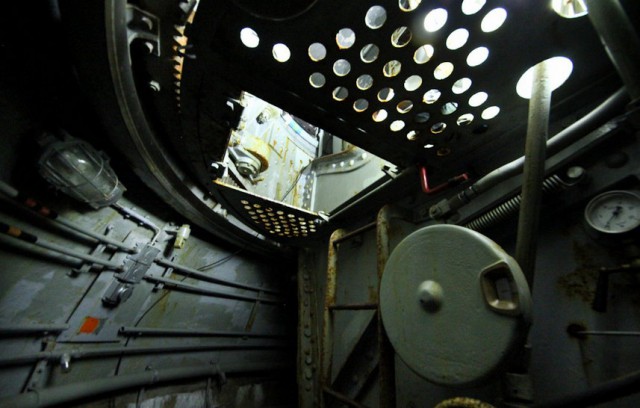

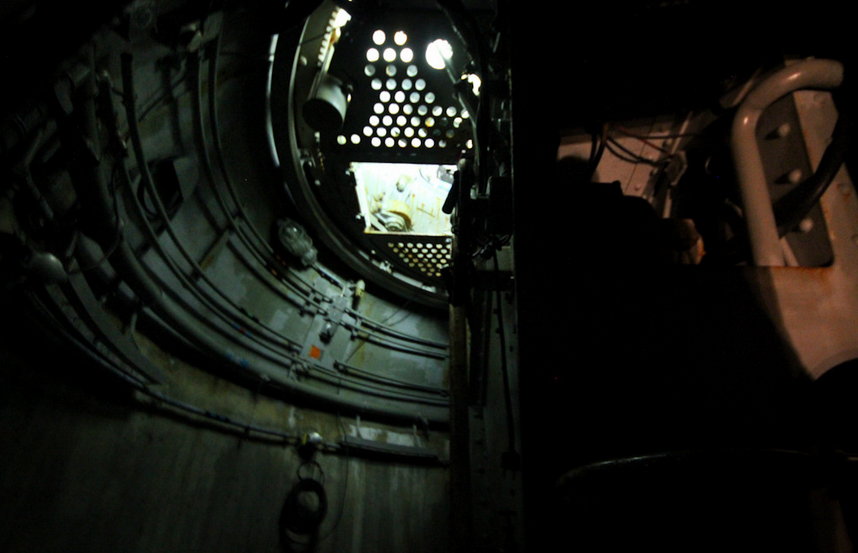

На верхний уровень ведет лесенка через люк в полу.

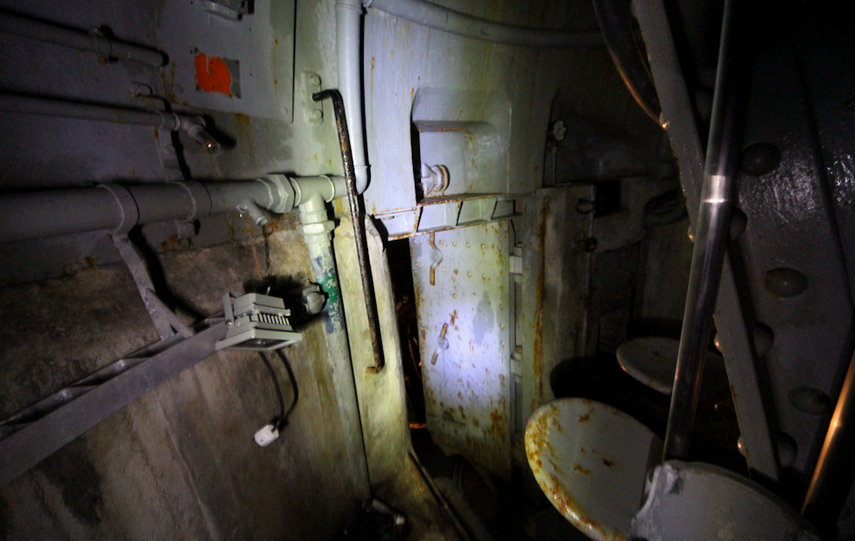

В центре кадра виден вход на нижний уровень башни из штольни и лестница ведущая наверх.

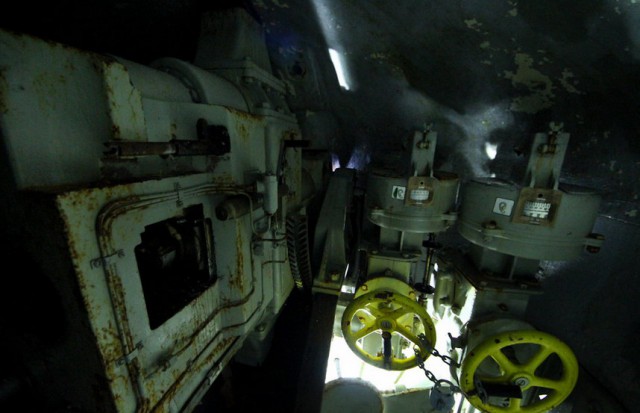

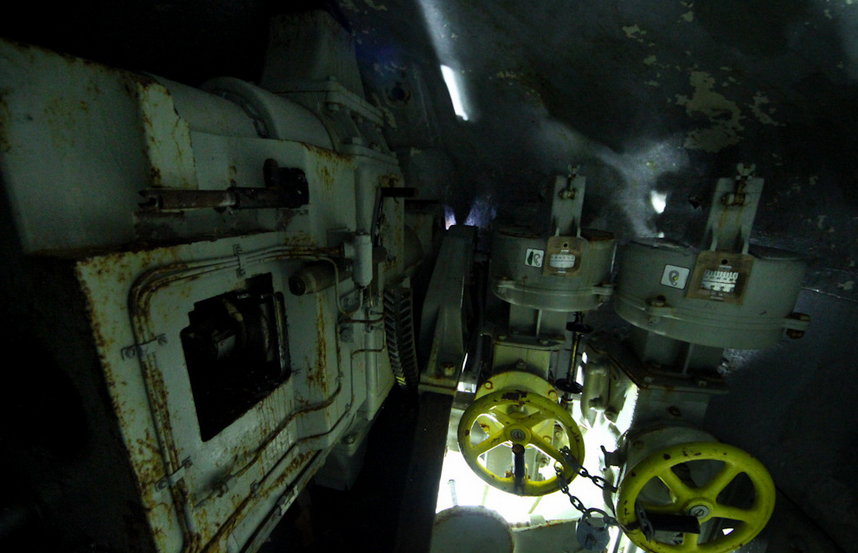

Сразу над люком располагается место наводчика. Вращением левого маховика осуществлялся поворот башни, правого изменялся угол наклона ствола.

В отличии от обширных бронебашень конца 19-го столетия, внутри довольно тесно как в танке.

Так выглядела одна из башень этой модели во время сборки. Тут хорошо видно рабочие места команды. Справа место наводчика, по центру напротив пушки заряжающий, слева возле подъемника подающий.

Оказаться внутри такой башни, конечно, очень круто. Я был в нескольких музейных крепостях, оборудованных подобными башнями, но внутрь башень посетителей не пускают. А тут мне выпала возможность побывать внутри одной из бронебашень к тому же не в музейном объекте. Почувствовал ту же радость, какую испытывал в детстве, когда в нашем танковом полку на День танкиста выгоняли несколько танков из ангаров и запускали внутрь детей. Помню как первый раз оказался внутри танковой бронебашни в царстве рычажков, триплексов и магических механизмов. Это было волшебно. Тут я ощутил своеобразное дежавю.

Спустимся на нижний уровень. Тут собирались снаряды и при помощи этого подъемного механизма подавались на верхний уровень к орудию. При сборке снарядов учитывался тип снаряда и количество взрывчатого вещества, загружаемого в гильзу, от которого зависела дальность стрельбы. Так же было несколько типов капсюлей, как моментально взрывающихся так и с задержками.

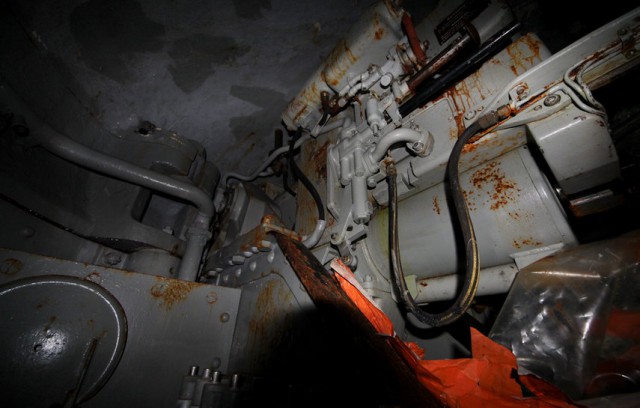

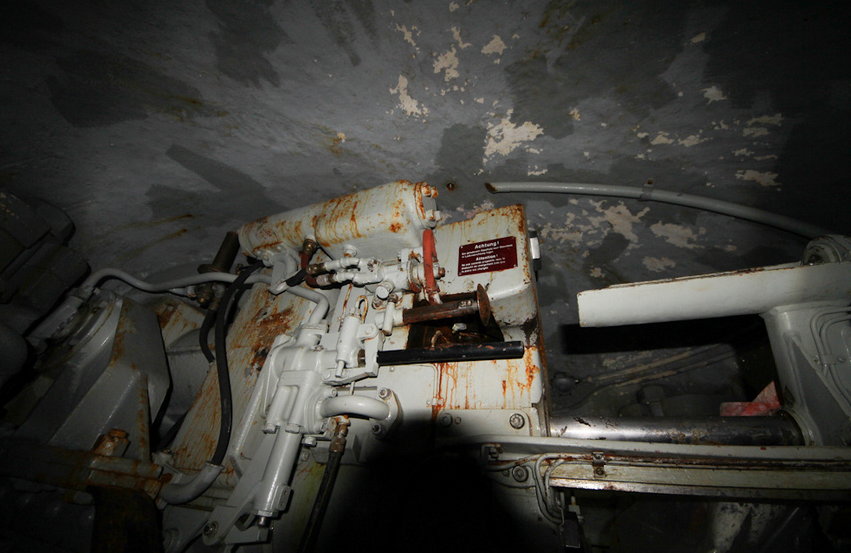

Парочка фотографий самого орудия:

..

После выстрела гильза сбрасывалась на нижний уровень бронебашни, откуда она доставлялась к подъемнику и спускалась к нижней станции. Там гильза проверялась на целостность специальным аппаратом, снабжалась новым капсюлем и была готова к повторному применению. Во избежание отравления угарным и пороховыми газами, вся команда внутри бронебашни работала в специальных противогазах, подключенных к системе беспрерывной подачи чистого воздуха.

На этом осмотре бронебашни окончен, спускаюсь обратно вниз.

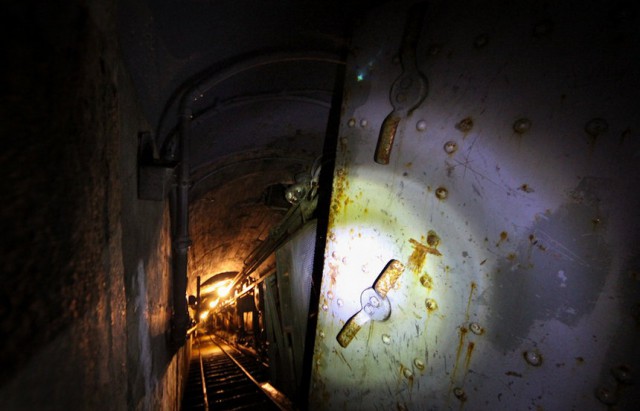

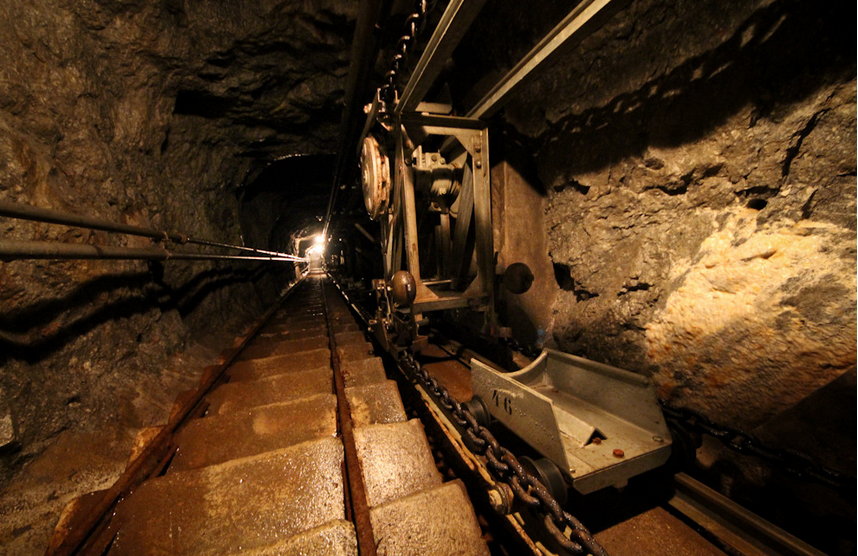

Лишь участок потерны, примыкающий непосредственно к бронебашне, покрыт слоем бетона, дальше идут голые скалы.

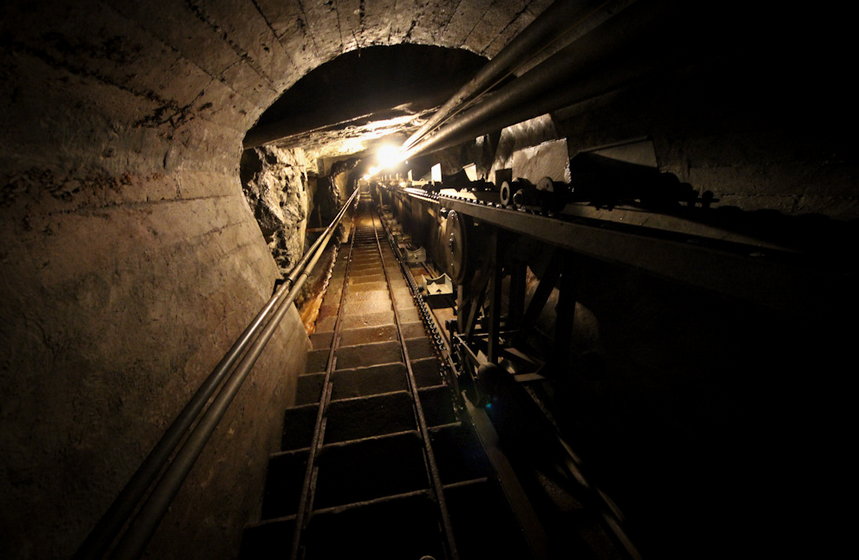

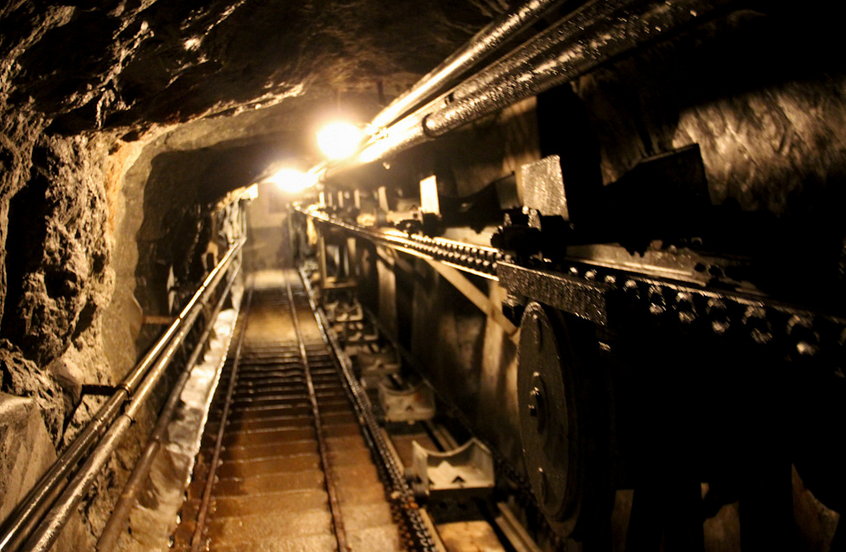

Помимо подъемного механизма в потерне находятся кабели электричества, связи и труба для подачи сжатого воздуха в систему коллективной защиты от газов.

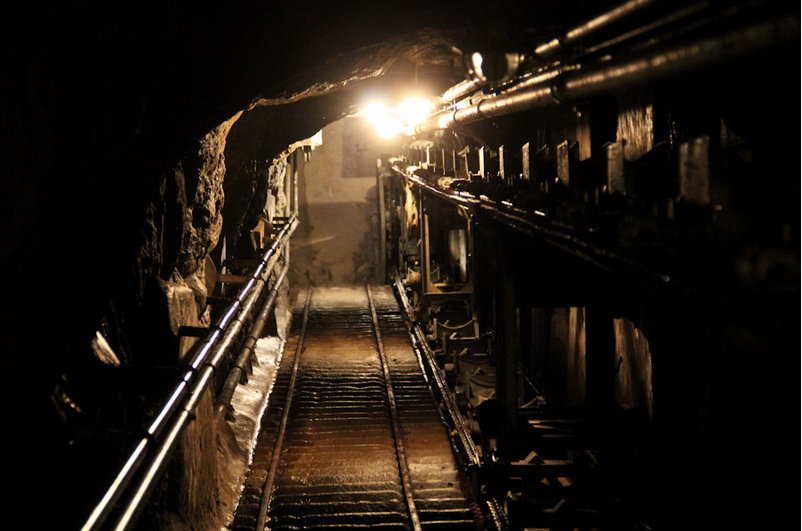

Наверняка у вас возник вопрос, зачем в этой потерне рельсы?

Ствол артиллерийского орудия был рассчитан на 5000 - 8000 выстрелов, после чего следовало произвести его замену. Для этого в наклонной штольне монтировалась лебедка и старый ствол спускался вдоль штольни по рельсам на специальной тележке, таким же образом внутрь бронебашни доставлялся новый ствол. Эта сложная и опасная процедура длилась около 3-4 дней.

..

67.
И вот я снова на нижней станции, впереди меня ждет осмотр зоны обеспечения форта, в бывших помещениях которой сейчас находится семинарный центр и отель "La Claustra"
