Радиодетальки из детства ...

Что-то соринка в глаз попала.... МП35.. Вспомнил, как все начиналось
Уронил с балкона второго этажа папин радиоприемник, отец расстроился и сказал, ремонтируй сам, дал несколько тонких книжиц и паяльник. Пришлось склеить расколовшийся корпус, найти и поменять ферритовый сердечник для антенны и восстановить дорожки на плате и перепаять один транзистор.
Гугла не было, спросить тоже не у кого, друзья в радио ни бум-бум. Все пришлось делать самому по книжкам и инструкции, в которых в те времена была схема и указаны детали вплоть до количества витков контуров ВЧ/ПЧ. Детали доставала мама на работе, вот тогда и появились МП35 и МП42, резисторы, конденсаторы и мотки проводов.
Огромное везение, что в библиотеке нашлась книжка Войцеховского "Радиоэлектронные игрушки" и понеслась. Помню, как мне подарили набор деталек для стереоусилителя - знакомый через друзей в ТРТИ "достал" две пары 2Т808А, подобранные по коэффициенту усиления, и кучу микросхем с позолоченными ножками, транзисторов и пару десятков АЛ307! Так что ночами сидел с лупой, рисовал платы, паял, измерял...
Закончил сборкой нескольких "Синклеров" и застрял на цветомузыке... Так и лежит, собранная, но не настроенная, 6 каналов, с дифференциальным фильтром и октавной обработкой сигнала. При звуке До любой октавы зажигается красная лампа, Ре - желтая и т.д.
Надо бы настроить, вспомнить молодость....
ТС, спасибо за пост, от мня зеленый цапон-лак :)

Когда не было хлорного железа, травил серной кислотой с гидроперитом, соляную найти не мог, а серная продавалась для аккумуляторов...

2112

Цитата

Азотная кислота норм помогала. Главное с концентрацией не переборщить, а то дорозки нарисованные рейсфедером стравятся.

Рейсфедером ?
Я рисовал стержнем от шариковой ручки , шарик выбивал--трубочку промывал .

Цитата (micmic @ 5.02.2016 - 00:31)

Дефицитом было у нас найти маленькие свёрлышки для плат, поэтому брали швейные иглы надламывали ушко и полученным огрызком сверлили :)

Было дело.
Мой батя на это дело посмотрел и принес мне штук 50 сверел разного диаметра. От 0,5 до 1,0 мм. А потом принес сверлильный станок. Самопальный конечно.
До сих пор использую его иногда. Ему уж лет 25-30....

Микро-лампочка накаливания из моего первого радио конструктора, а это конец 70-х...

Цитата (2112 @ 4.02.2016 - 21:19)

Цитата (Akkaen @ 5.02.2016 - 00:08) Уважаемые ЯПовцы,Вы уж простите бедному студенту глупые вопросы.Но изволила моя тёмность выбрать тему курсового проекта  "Проектирование цифрового вольтметра" и есть там такой раздел, как не просто список ИМС и резисторов,диодов и протчего,но конкретные параметры ;площадь и вес в том числе.Так вот не могу найти данные по вот этой красоте; 1 прецизионные резисторы С2-29B 2 диод КД212А ,·      3 конденсаторы;К70-6,К76-4 , К50-29 4 усилители; К140УД18,К140УД25А 5 Транзистор;КТ361А 6 Одноразрядный светодиодный индикатор;КЛЦ201А. можете ругать,но то что я балда я и так знаю и мне не легче от этого И не найдешь. Это на вражеские и более менее современные ОТЕЧЕСТВЕННЫЕ радиоэлементы есть даташиты, А вот на указаные тобой раритеты ни чего нет. :-(

Справочники в библиотеках, наверно ещё сохранились, там очень подробно было всё расписано

Цитата (Andrey552 @ 5.02.2016 - 00:37)

2112 Цитата Азотная кислота норм помогала. Главное с концентрацией не переборщить, а то дорозки нарисованные рейсфедером стравятся. Рейсфедером ? Я рисовал стержнем от шариковой ручки , шарик выбивал--трубочку промывал .

Я рейсфедером рисовал.
Уж не помню где брал их, но прекрасно помню как, в случае поломки кончика, правил их на газовой плите, а потом доводил на наждачке.

Цитата (забор @ 4.02.2016 - 21:22)

А я вот с таких шиколадок начинал.

селеновый. грелся сцуко )

МП40 отчего-то был сильно реже, чем МП39 (так себе) и МП41 (отличненько)

Цитата

Когда сетки пизданутся на анод будет крайне весело, уже проходили. Ночью работал в соревнованиях, рогатка работала с заземленными сетками на выходе 1.3 квт. Около 2 х ночи произошел взрывдомочадцы мало сказать охуели... Рогатку только стоя!!

Я и смотрю, не правильный какой-то усилок; трансик стоит, лампа лежит, отвод тепла однобокий.

Вот эта штука мне ночами снилась...
Недоступная для меня была.


Это сообщение отредактировал Boris4runner - 4 фев 2016 в 21:51

Цитата (micmic @ 4.02.2016 - 21:35)

Когда не было хлорного железа, травил серной кислотой с гидроперитом, соляную найти не мог, а серная продавалась для аккумуляторов...

Травили медным купоросом - дня три, очень медленно. Завидовал тем буржуям, у кого было хлорное железо. А сколько я от мамки получал по шее за воровство ее лака для ногтей, которым рисовал дорожки)))

Прекрасное было время для творчества. Задумка конструкции, поиск схем, сборка макета и самое важное - результаты. С волнением включаешь напряжение и вдруг всё работает. Такое ощущение радости, своими руками сделал что-то - цветомузыку, усилитель, радиоприемник, устройства автоматики.

Цитата (Boris4runner @ 4.02.2016 - 21:49)

Вот эта штука мне ночами снилась... Недоступная для меня была.

О дааааа!!!! Мне тоже снилась, мечта любого кто собирает SSB трансивер.

А кто помнит похожие на чебурашку телевизионные антенны, сделанные из дисковых накопителей ЭВМ типа ЕС 1046.10? В 90 е года на каждом рынке ходили мужички обвешанные такими изделиями.

Цитата (tuapse @ 5.02.2016 - 00:51)

Цитата (micmic @ 4.02.2016 - 21:35) Когда не было хлорного железа, травил серной кислотой с гидроперитом, соляную найти не мог, а серная продавалась для аккумуляторов... Травили медным купоросом - дня три, очень медленно. Завидовал тем буржуям, у кого было хлорное железо. А сколько я от мамки получал по шее за воровство ее лака для ногтей, которым рисовал дорожки)))

Блин...
Я вспомнил где брал лак для рисования дорожек.

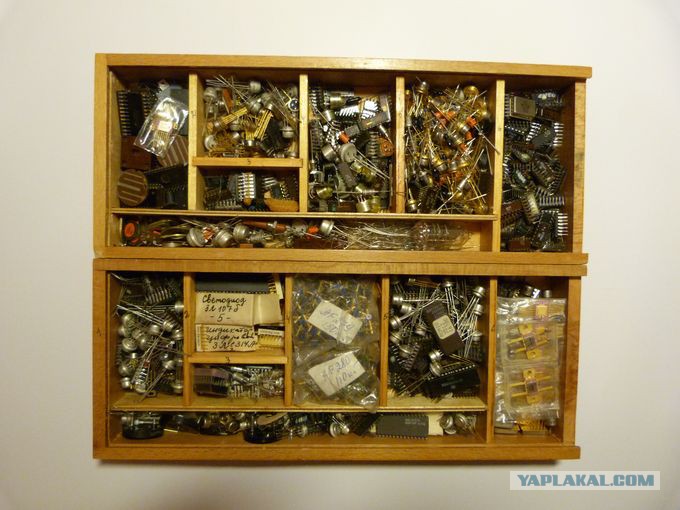

И многого не удалось сделать. А детали всё ждут своего часа. И не повернётся рука выбросить ... Это тоже часть моей жизни.

К электронике начал приобщаться с подачи однокласника (клас 3 что ли)
Он открыл чарующий мир магнитов. Осколков из динамиков вообще то. И показал мето их добычи - он не стеснялся заходить в радиоателье, и выпрашивать магниты или динамики у приёмщика. Я с ним ходил пару раз но бесполезно.

А вот картинка про тиристоры ТЛ, напомнила ядрёную шутку, имевшую успех дня два на предприятии (моё 1м месте работы). Да, конечно все хором алкали 202Н. Но поскольку у нас была и сэвовская техника, иногда в руки попадали ихние аналоги. Народ был морально готов рассматривать и морщить ум на каждую импортную радиодеталь (в смысле не дать ей сгинуть, найдя ей применение)
Эти два дня, по рукам ходил тиристор ТЛ, спрашивая - мощый тир-р нужен? Вручали ТЛ, особо показывали на наконечник жгута и со значением говорили - НЕПАЯНЫЙ !!

Цитата (Polyhedron @ 4.02.2016 - 13:49)

Цитата (micmic @ 4.02.2016 - 15:24) КУ202Н - сердце цветомузыки... ТЛ2-200 -повзрослевший КУ202Н

Ооооо...хорошая вещь :) Спасибо ! Вспомнил УВВ из тепловоза 2ТЭ116
Это сообщение отредактировал Kindukov - 4 фев 2016 в 21:57

Цитата (dedded @ 4.02.2016 - 20:58)

у П401, эмиттер метился цветной меткой.

Не только. ГТ308, П401-П403, П406, П422. Попадались меченные МП, ГТ108. Вроде как на заводах метили более-менее близкие по параметрам. А если уж на черной шляпке попадалась белая звездочка...

А еще была ИФК-120, лежит до сих пор.

Ну вы же все пиздите. К315 и к316 это пиздецки современные транзисторы были. А уж 3102 и 3107.....

МП37 и МП38 наше всьо! А как же конденсатор переменной ёмкости воздушный? А первые приёмники, а в дальнейшем и передатчики на ГТ... Или на П... И это только о транзисторах.

Хотя, бля, неужели я такой старый?

UPD: ух бля... Не посмотрел на количество страниц, а тут, оказывается, таких динозавров, как я просто пруд пруди! Живо дело, значит!!! Добро!!!
Это сообщение отредактировал wHiteHands - 4 фев 2016 в 22:01

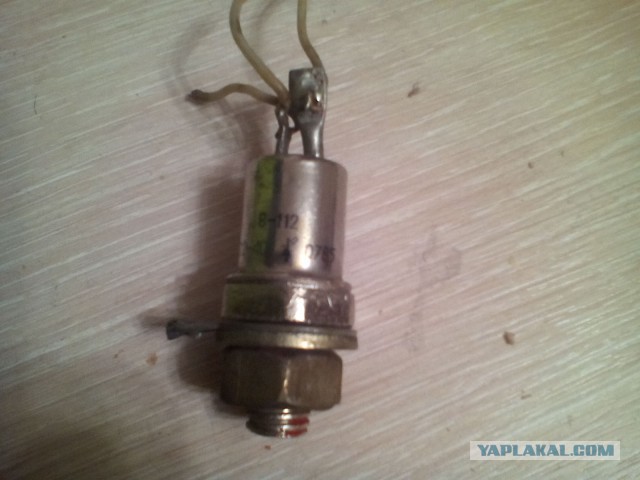

Вот только это осталось, использовал как развязку, всё остальное сгорело в пожаре - хвастать не чем.

Цитата (Akhmed @ 4.02.2016 - 18:37)

Цитата (dedded @ 4.02.2016 - 17:53) Мат должен быть настоящий, мой ход... Да-да, мат должен быть настоящим. Мой маленький склад радиоламп. Есть еще большой, но он в кадр не влезает

Где такое чудо ?

Цитата (koandr @ 4.02.2016 - 21:52)

А кто помнит похожие на чебурашку телевизионные антенны, сделанные из дисковых накопителей ЭВМ типа ЕС 1046.10? В 90 е года на каждом рынке ходили мужички обвешанные такими изделиями.

Ну я.

Только это устройство (дисковод) назывался ЕС-5080М. 100МБ.

( конечно же перефирия начиналась с двойки. Единица для центра. Но почему то мотается в памяти, что стойка оканчивалась на 55, а диск на 56. Глючит что ли? )
Это сообщение отредактировал Fenbong - 4 фев 2016 в 22:14
