Новые сюрпризы от застройщика

Вот такие клемники чувак током в 160А фигачил. Провода сгорели. А клемник остался рабочим.

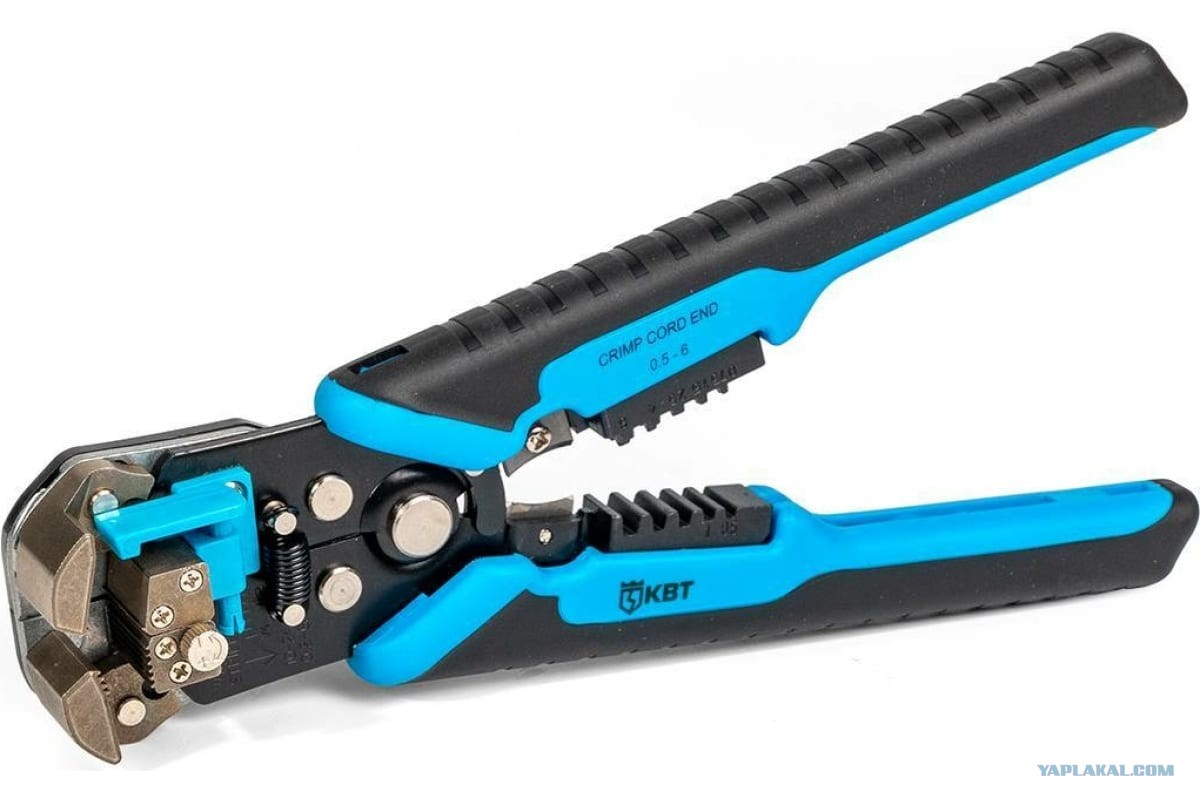

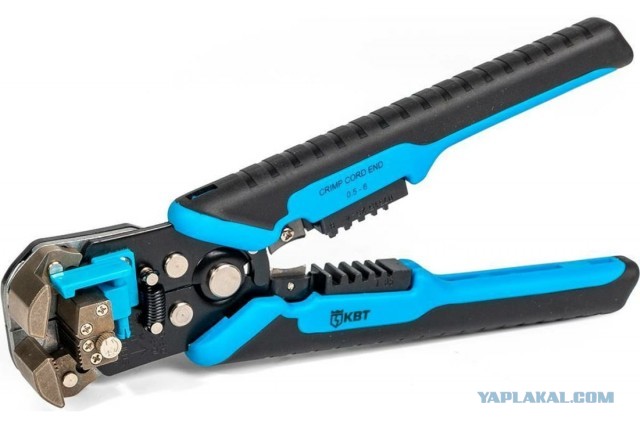

Я кста вот чего на новой работе начал юзать. Это КВТ WS-18 но там разные есть. Если приноровится, снимает и внешнюю изоляцию. До этого я всё ножиком. А сейчас прям не знаю как без него. )

Это сообщение отредактировал Jenio - 16.04.2024 - 12:25

Круто! Жаль что пиздёжь. )) Хотя если туда жилу 0,5 зажать, то конечно она перегорит быстрее, чем вага поплавится. )

Это сообщение отредактировал Jenio - 16.04.2024 - 12:25

А если скрутка и СИЗы?

Размещено через приложение ЯПлакалъ

Смотрим даташит для этих WAGO (они тут в обслуживаемых местах): при 2.5 мм2 номинальный ток 24А - если медь, но 16А - если алюминий. Если мне зрение не изменяет, в некоторых клеммниках виднеются кончики алюминиевых жил... В итоге, я бы просто поставил автомат на 16А и больше не переживал.

Это сообщение отредактировал БубльГум66 - 16.04.2024 - 12:29

Зато автомат видимо предполагает. )))

Так, но надо ещё и смотреть на автомат. Времятоковые характеристики которого говорят что он на 25А не отключится сразу. Сколько он проработает с перегрузкой х2 от номинала? Там же почти 10 минут на срабатывание.

Офигеть. Вот это точно работало?

Это сообщение отредактировал Nice79 - 16.04.2024 - 12:36

Почему? Ты проверял подобное? Или просто ну не может же он такое держать?

во-первых, какие нахрен 25 ампер? 2,5 жила при скрытой прокладке держит максимум 25 ампер, поэтому защищается автоматом с номиналом 16 ампер, пропускающим ток 18 ампер без отключения, и 23 ампера с отключением максимум через час. эти зажимы идут с макс током 25 ампер, то есть при правильном монтаже остается еще и запас в 2 ампера, на всякий случай, типа негостовских кабелей или некачественных соединений.

а автомат номиналом 25 ампер постоянно держит ток в 28 ампер, и до часа может держать нагрузку до 36 ампер, что недопустимо для жил сечением 2,5, ну и зажимы эти тоже поплавятся, так как не рассчитаны на такой ток.

так что сделано все нормально, если автомат на эту коробку стоит на 16 ампер.
но я бы гильзами обжал, для надежности, а не вот это вот все.
скрутку голую нельзя использовать, только с СИЗ или сваркой.

Если доступ к этим клеммам есть, то оставляй, по ПУЭ так можно, если доступ закроется к ним навсегда, то опрессовка или сварка.
Никаких 25А. Автомат 16. Если собираетесь нагружать на больше, чем 16, делайте ещё одну линию.

Ооо, перепись свидетелей алюминевой проводки времен союза, какие 70 лет? Дом 85 года, начал вешать временный патрон на свет и хваленый люминь обломился. У себя капитально все переделал, новый щит, реле напряжения, отдельные линии на розетки 2,5 и на свет 1,5. В коробках, все сварили и на термоусадку. Вагу вешал на времянку. Да дорого, да заморочка. Но зато раз сделал и забыл.

Ух какая классная тема. Без политоты. Аж на 17 страниц. А всего лишь надо было набросить про ваго. Збс тс.

Ну к чему такая экспрессия ? Ваги, может, и ничего для своих целей и в частном порядке, но что за ваги на фотке ? А ? Ну и если застройщик положил на госстандарты - тоже так себе звоночек.

Что ты в квартире на 25 ампер поставил?! Это может общий автомат на всю квартиру.

Размещено через приложение ЯПлакалъ

сколько раз сталкивался, что винтовые зажимы со временем ослабевают, и их нужно протягивать. Вага имеет пружинный зажим, поэтому провод всегда прижат.

дорогой друг, хотел бы заметить, что если, как Вы говорите, презренные Ваги, держат у Вас 10кВт, то в пересчёте через 230В это цельных 43,5А.
СОРОК ТРИ АМПЕРА!!!

нахуя паять для 25А, если они у Вас держат 40А?

Там седеняет не пластик, а сам пластик является диэлектриком - защитой от КЗ. Точно так же как и синяя твоя изолента

Размещено через приложение ЯПлакалъ

Старая квартира на таких вагах уже 15 лет живет и все норм. Тут больше сечение играет, чтобы проводка не грелась. Хотя сварка конечно надежнее, но это для спецов уже.

Ловите майнера!

Размещено через приложение ЯПлакалъ

"ваги" прозрачные значит требуют регулярного осмотра. Если заменять то самый простой надёжный и дешёвый способ соединить сизами и не ебать могз со всякими сварками пайками и обжимами гильзаии. Потому что обжать гмл конечно заебись но надо пресс купить, нормальный стоит десятку, можно и пассатижами обжать - может получиться хуета хуже чем говенные подделки ваго от всяких тдм

У меня на "ВАГАХ" собрано всё кроме кухни, там я провёл провод медь 6мм на духовку, варочную и стиралку, УЗО и автоматы лучше на номиналы а не с запасом, а так не чего страшного в таких соединениях нет если это качественные соединители, ну а пока ремонта нет и есть сомнения, ну скрутку сделай да сварку на конце, сверху термоусадкой заизолируй или колпачёк на обжимку.

Духовка потребляет меньше, чем 4-х комфорочная электроплита. У меня в доме для плиты отдельная мощная розетка стоит и автомат отдельный. А духовка в обычную розетку воткнута. Там даже провод заводской с обычной вилкой изначально был.

СИЗ

https://youtu.be/U1iK0EFoo3A

Я может щас пошучу, в кавычках - у меня все силовое в доме идет сипом в гофре. И 16й и 35й потом гильза потом разводка.
И не надо мне что сип горючий... когда 35ка плавится начнет - транс в защиту уйдет а когда 16- уйдет узо..
