Электрика своими руками, лекция с картинками

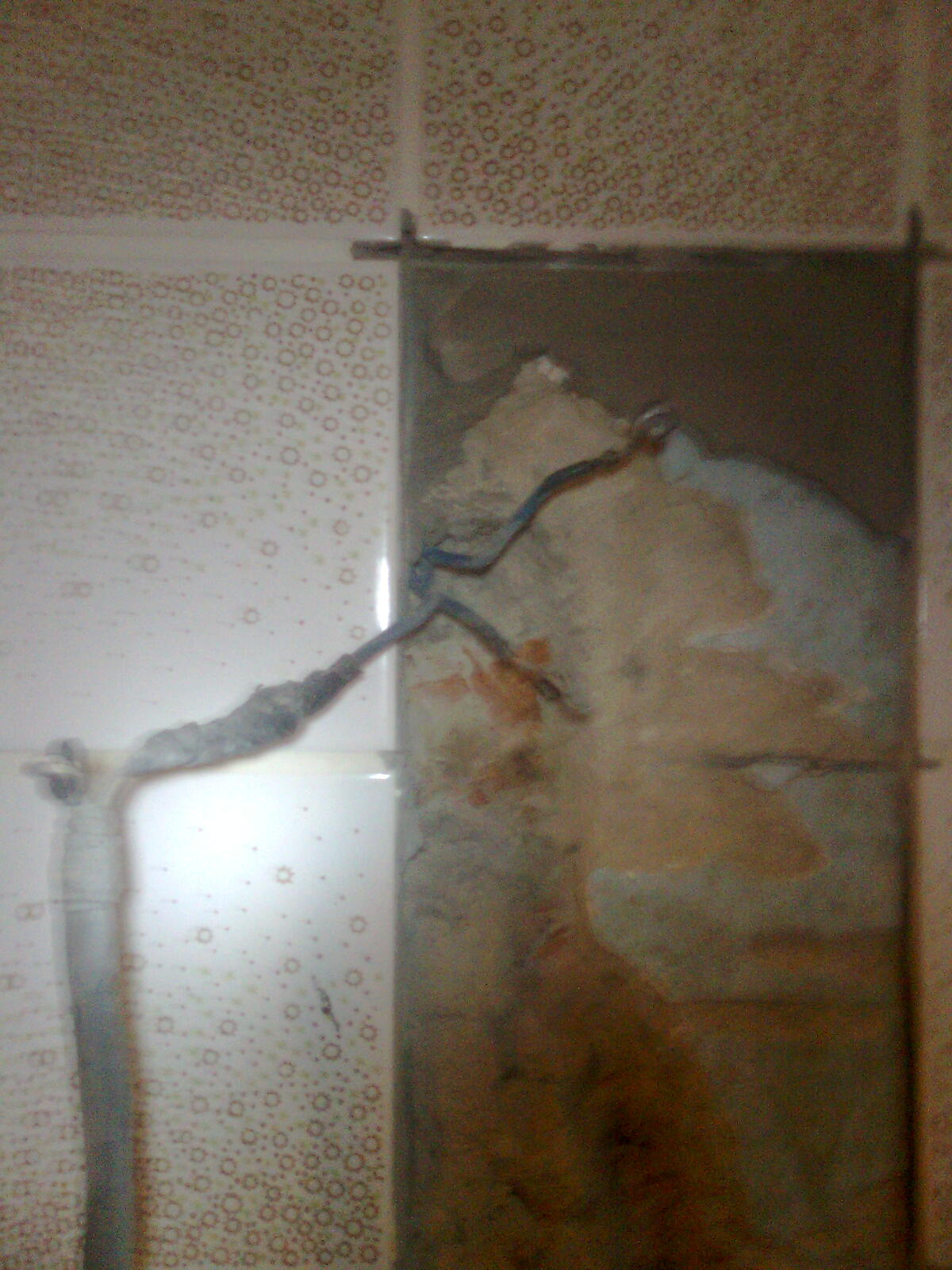

Кто тут спрашивал про скрутку медь-алюминий? Вот последствия. Вчера разгребал.

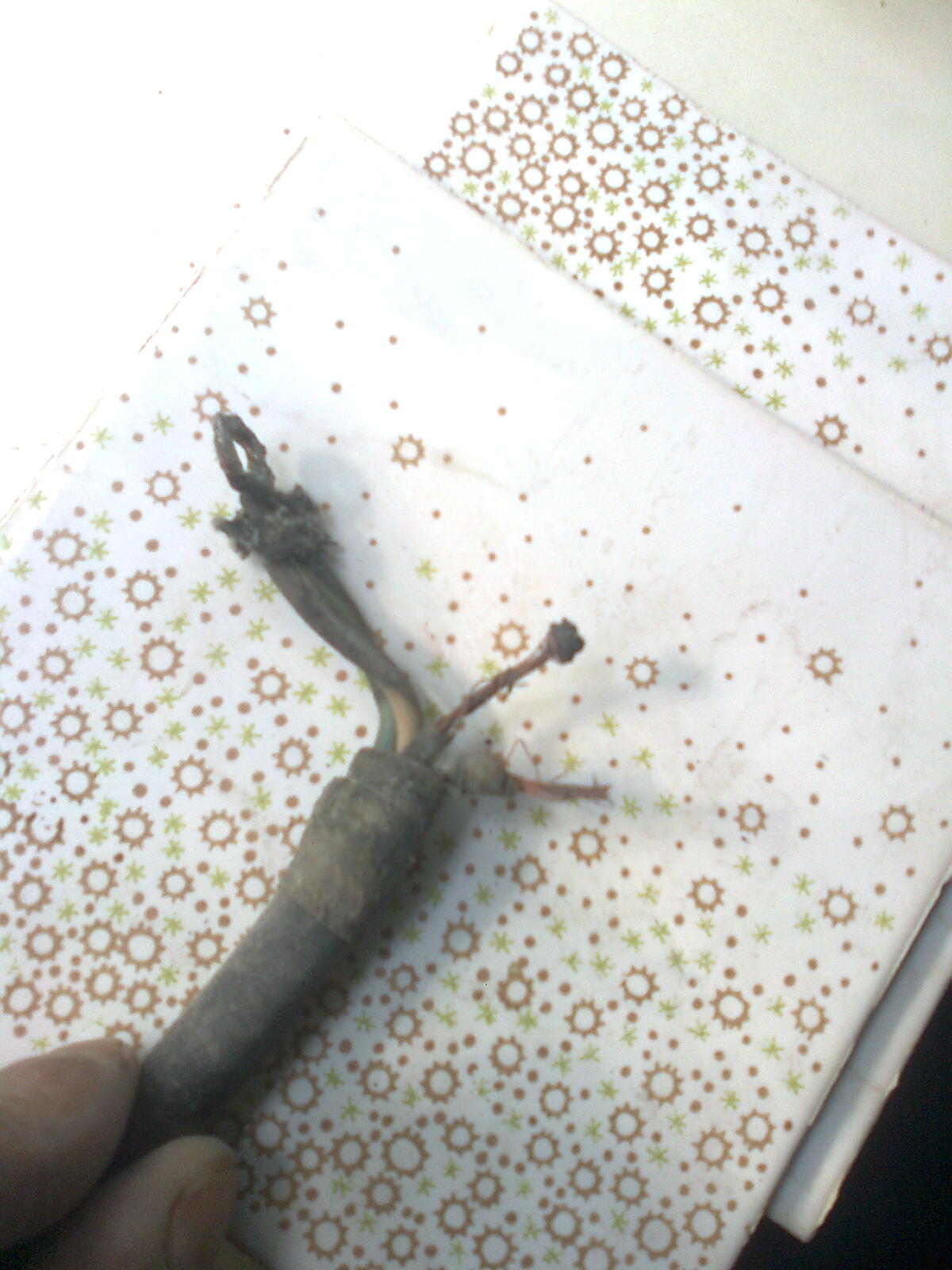

А вот сам кабелек прикрученный.

Про соединение проводов. Для розеток - только скрутка, а потом СИЗ, поверх можно изолентой. А на освещение можно и WAGO, т.к. нагрузка не сильно большая. Серого цвета подходят для меди и алюминия (внутри специальная паста, чтобы растворять пленку окисления проводника), а прозрачные - только для меди. Соответствующая маркировка имеется на каждом клеммнике.

Молодец! Зря ругаетесь, спецы! Мужик показал азы, я вот, например, хоть и дочь электрика, и бывшая жена электрика, все равно электричества боюсь!

Серега55

Сообщений: 80
Про соединение проводов. Для розеток - только скрутка,
============
Ужас. Кстати алюминий тоже паяется и не плохо, только нужен припой без свинца и кислоту подходящую. Но алюминий уже мало актуален.

Если паять скрутку паяльником, есть ли отличие от сварки?
От себя добавлю: не покупайте клеммники из мягкой, прозрачной пластмассы - горят быстро и ярко.
Это сообщение отредактировал orlexy - 15 сен 2012 в 13:52

прочитал про напарника, оставшегося без глаза и увидел на фото абр. диск Луга.
не покупайте это дерьмо, экономите копейки а последствия печальные
берите диски от Бош, Хитачи или аналогичной ценовой категории (в идеале Wurth). Они то всяко меньше разлетаться будут.

Цитата (Faktus @ 14.09.2012 - 21:35)

БЛЕАТЬ!!!!!11111НЕ СМЕЙТЕ КРИТИКОВАТЬ СКРУТКИ,БЛЕАТЬ!!!!11 вспоминаем физику.электрический ток течёт по поверхности жилы,а не внутри её.поэтому скрутка,вполне надёжное соединение.а если сделать запас по сечению,то греться она не будет.профит?  не экономьте на инженерных сетях и будет вам щасте

Ой-ли, притянули за уши скин-эффект в медном кабеле на 50Гц

Цитата (БезобидныйСуслик @ 14.09.2012 - 14:54)

Цитата (NaXx @ 14.09.2012 - 13:57) Цитата (БезобидныйСуслик @ 14.09.2012 - 13:51) люди, ебанитесь! никогда! НИКОГДА!!! не делайте проводку сами!  ну разве что вы - профессиональный электрик. я не электрик но делал всё сам чувак, я с женой отштукатурил себе весь второй этаж. делали долго, аккуратно, старались. потом первый этаж делали профи. когда я увидел разницу, то понял, что нехуй лезть в чужую профессию. но штукатурка - дело такое. ну есть какие-то косяки - не проблема. электричество - немного другая тема. мягко говоря. и результаты ошибок будут совсем другими. не дай бог.

ну ремонт закончен 4 года назад начат 6 лет назад, родители живут не плюются всё как часики нигде не фонит не искрит не перегорает

А разве штробы наискосок - не моветон

МЕДЬ-АЛЮМИНИЙ это пиз----ц. Великая закладуха от строителей тем кто не платит )))) Однажды присутствовал при наказании - проводка по-полу под стяжкой!!!! Под куском стальной 5мм плиты 200х230мм, медный провод был скручен с алюминием. Провода толстые, скрутка длинная. Все идет в ванну к розетке для стиральной машине и джакузи. Работать будет года два. Сверху 15 см расствора+сетка.

Надо платить электрикам как договорено!!! Иначе проблем не оберетесь!!. Другое дело когда лепят просто проводку из разных проводов по тупости. Давеча сгорела такая проводка у меня в одной из съемных квартир. Пришлось вынести пол стены и заменить кусок алюминия в метр. Строяки сцуко не купили нужного количества меди из за проеба в расчетах длинны.

молодец! работу любишь- так и живи в ней. больше 20-30-50 р не прыгнешь..

Афтырь,как электрег могу сказать-пост об обычной работе.Ничего сверхестественного не увидел.В нашей работе гораздо сложней найти поломку(обезвредить легче).Как инженер-электрик могу посоветовать читающим пост одно-кого нанимаете на прокладку и установку-иппите намчёт последующего ремонта,ибо легкорубов дофига,а умеющих искать неполадки и устранять их-мало.Поверьте как профессионалу с 20-летним стажем

Интересный пост, спасибо за детальность.

Цитата (shmel66613 @ 13.09.2012 - 23:19)

А почему не используете клеммники для расключения коробок, гораздо удобнее и быстрее!!! Резать можно алмазным диском и бетон, и металл, не придется разбивать бетон вокруг арматуры, что б добраться абразивным диском. Эл. щит можно не крепить пока до него не доберутся маляры, оставить висеть на проводах, тем самым сделав его в будущем вровень со стеной.

не думаю что это лучше скрутки, скрутка по моему лучше и нагрузку лучше выдержит, а тут скорее всего провод с двух сторон пластинками зажимается. ИМХО

спасибо за информацию насчет арматуры. пригодилось, как раз розетки переносил и не догадался сам что можно болгариной выпилить

Цитата (andrelanin @ 14.09.2012 - 17:30)

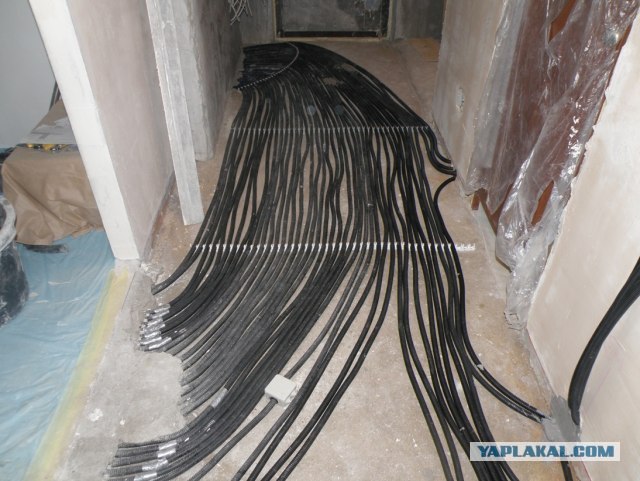

А вот так после установки маяков:

дать нагрузку и будет теплый пол


Это сообщение отредактировал bulat86 - 16 сен 2012 в 08:45

Как квалифицырованный электрик ставлю 5+ ибо сам занимаюсь тем же)))

Цитата (bulat86 @ 16.09.2012 - 12:43)

Цитата (andrelanin @ 14.09.2012 - 17:30) А вот так после установки маяков: дать нагрузку и будет теплый пол

Думаю от такой нагрузки подстанцию вырубит.

Цитата (shmel66613 @ 13.09.2012 - 23:19)

А почему не используете клеммники для расключения коробок, гораздо удобнее и быстрее!!!

Потому что горят они, как проклятые.
Скрутку тоже пропаивать следовало, но не паяльником, а в тигелечке, без кислот..
Но это отдельная технология.

я у себя все в распайках скрутил и опаял. думаю хватит на мой век.

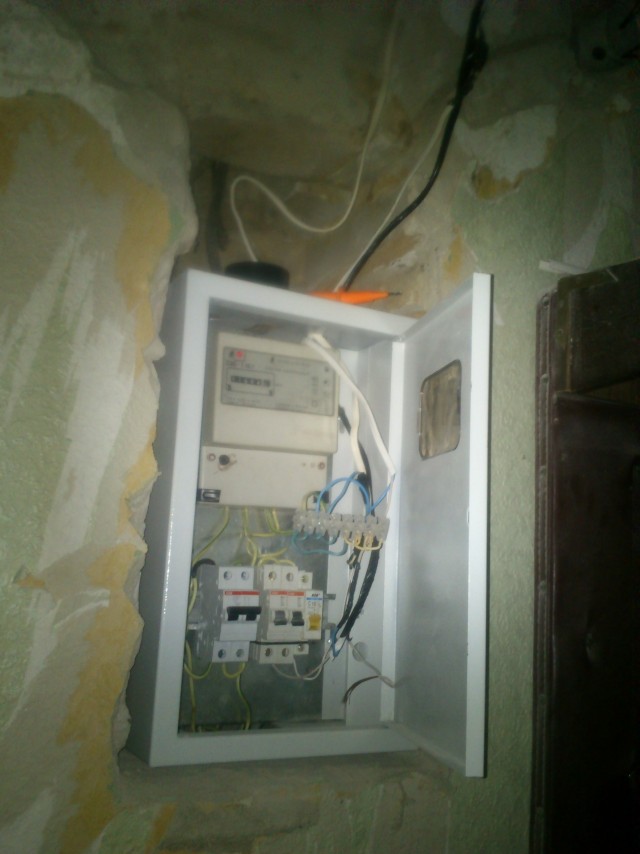

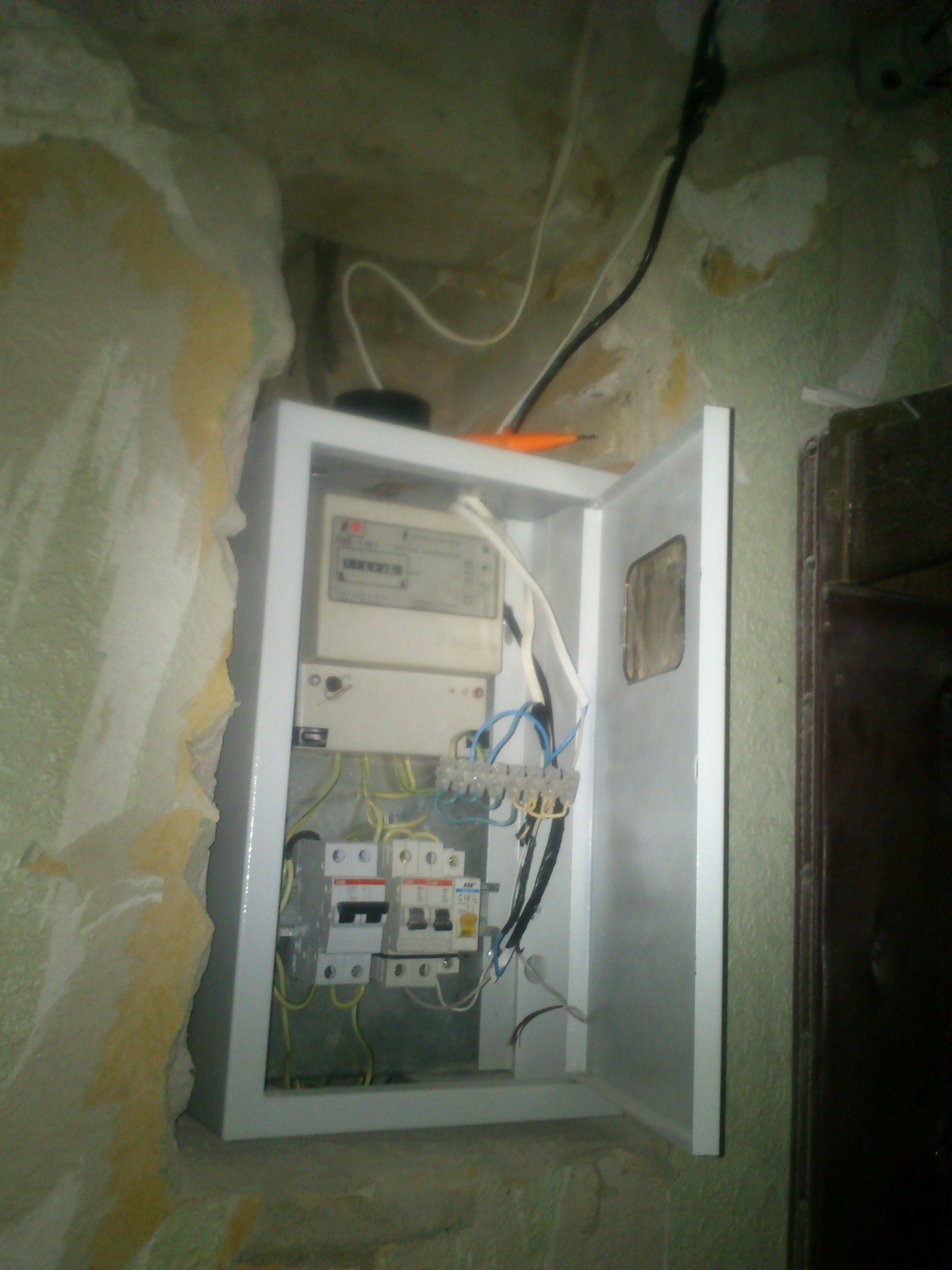

зы. щиток


Это сообщение отредактировал Velkan - 16 сен 2012 в 13:59

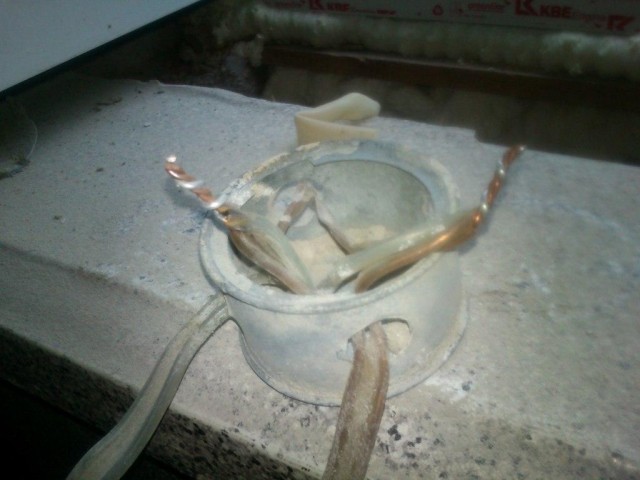

старые распайки крупным планом

Цитата (arheo5 @ 15.09.2012 - 17:30)

Серега55 Сообщений: 80 Про соединение проводов. Для розеток - только скрутка, ============ Ужас. Кстати алюминий тоже паяется и не плохо, только нужен припой без свинца и кислоту подходящую. Но алюминий уже мало актуален.

Дочитывайте до конца, а не до запятой. Ужас, не ужас, а ни одного оплавленного СИЗа после такого соединения мной не видел. В квартире на розетке какая нагрузка? Максимум - 3-4 кВт суммарно (при 2-х гнездах), обогреватель, утюг, микроволновка попарно, что еще? 6 лет практики электриком - ни одной проблемы, как на производстве, так на подработках.

стены перепад 10см
