Когда одного фюзеляжа мало: самолеты двухбалочной

Дальнейшим развитием C-82 стал самолет C-119 Flying Boxcar. Новый воздушный грузовик при больших размерах и массе мог перевозить до четырех с половинной тонн груза. Несмотря на увеличение габаритов и взлетного веса, «Летающий вагон» нисколько не потерял в удобстве погрузки и разгрузки. В течение длительного времени C-119 являлся основным тактическим военно-транспортным самолетом в американских вооруженных силах, а также поставлялся другим странам.

В нашей стране тоже предпринимались попытки построить двухбалочный воздушный грузовик. В девяностых годах на фирме «Сухой» был разработан многоцелевой транспортный самолет Су-80. Его компоновка в значительной мере похожа на предыдущие двухбалочные транспортники. В то же время, Су-80 имеет несколько оригинальных черт. Так, для большей жесткости конструкции хвостовая часть фюзеляжа дополнительно соединена с хвостовыми балками при помощи дополнительной плоскости, а хвостовой стабилизатор размещен на киле, что позволяет при погрузке подгонять к самолету автотранспорт.

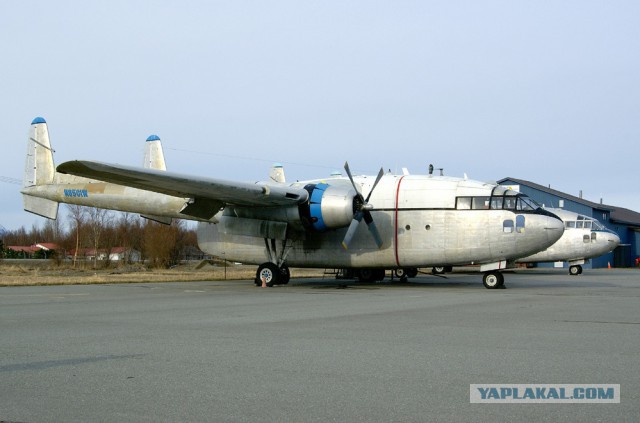

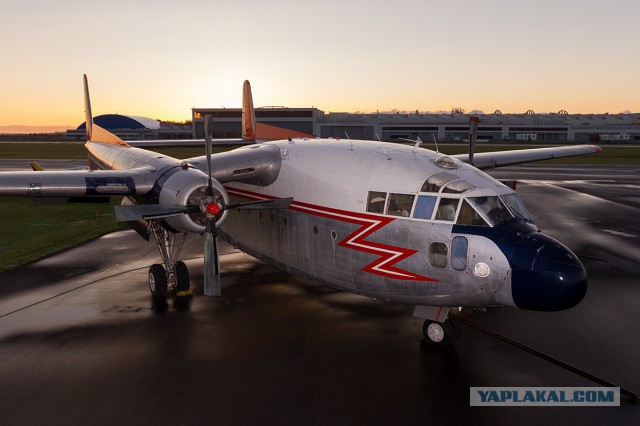

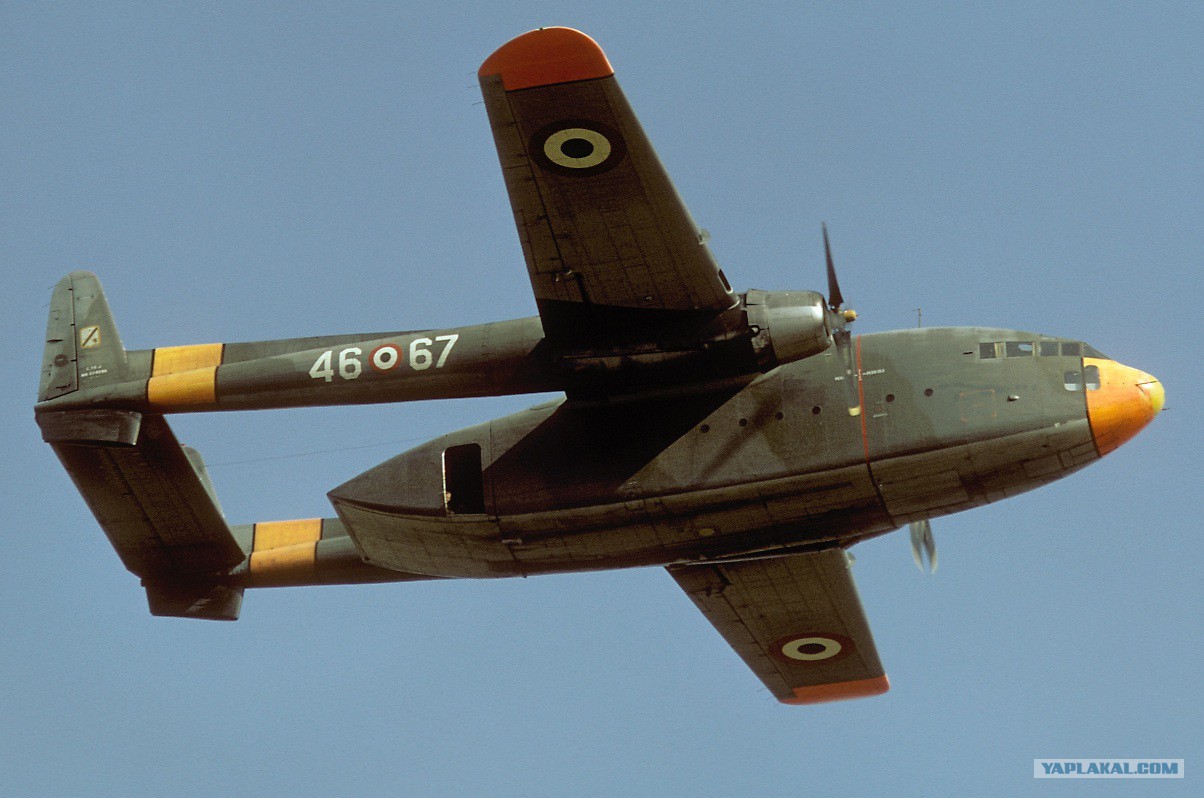

25. C-119 Flying Boxcar

26. C-119 Flying Boxcar

27. C-119 Flying Boxcar

28. C-119 Flying Boxcar

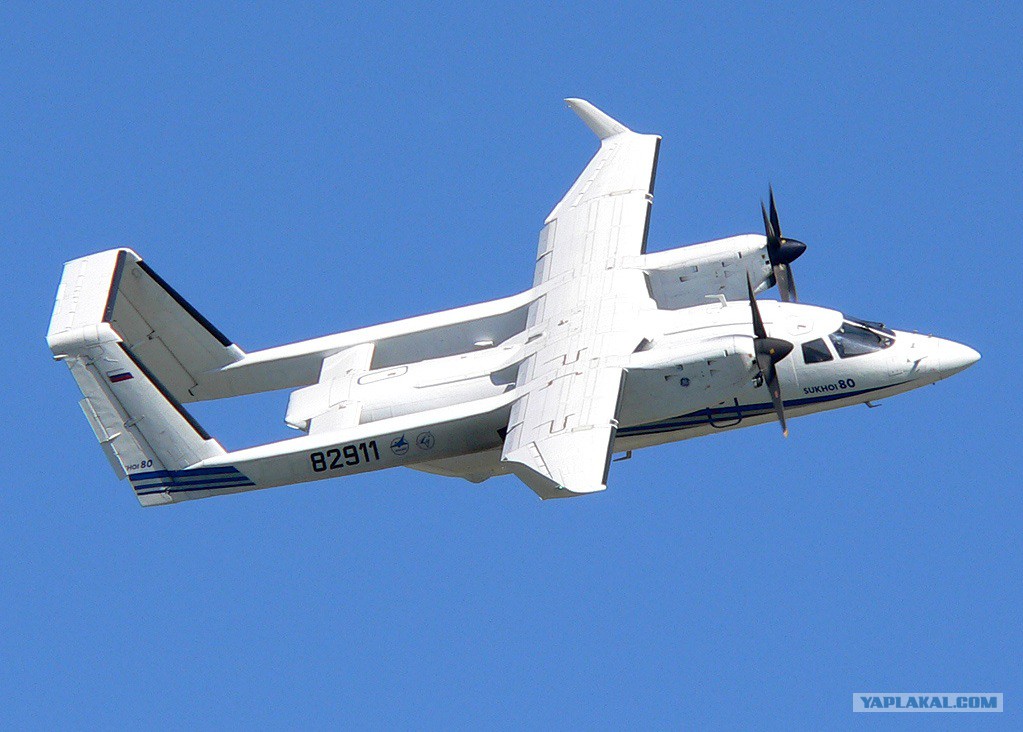

29. Су-80

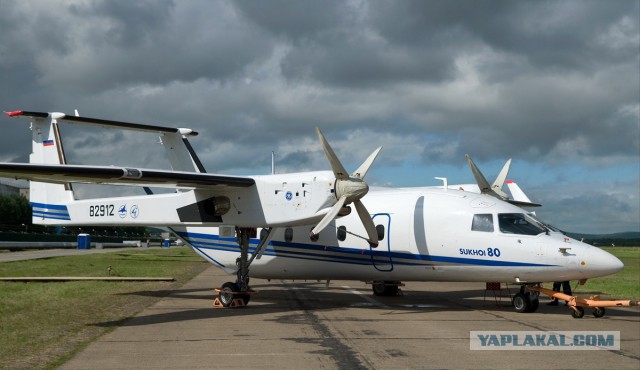

30. Су-80

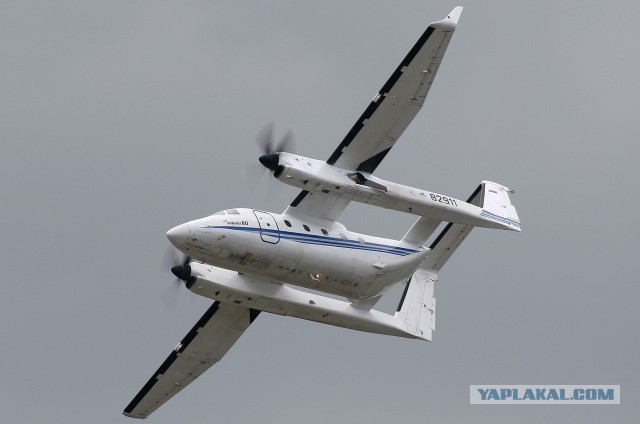

31. Су-80

32. Су-80

Необычные близнецы

Специфической «трактовкой» двухбалочной схемы можно считать некоторые проекты времен Второй Мировой войны. Тогда воюющим государствам были нужны истребители с большой дальностью полета. Эти самолеты позволили бы осуществлять сопровождение бомбардировщиков при длительных полетах над территорией противника. С разницей в несколько месяцев по обе стороны фронта появились два более чем интересных проекта.

Немецкие конструкторы под руководством В. Мессершмитта в середине войны подготовили свой «сдвоенный» истребитель на базе самолета Bf-109. Модификация с индексом Bf-109Z подразумевала сборку самолета из двух обычных «Сто девятых», объединенных специально разработанным центропланом и хвостовым стабилизатором. При этом системы управления рулями и двигателями объединялись, а органы управления выводились в кабину левого «полусамолета». Вместо кабины правого планировалось устанавливать дополнительный топливный бак, а фонарь заменять металлическим обтекателем. Немцы планировали сделать несколько вариантов Bf-109Z, предназначенных для перехвата воздушных целей и нанесения ударов по наземным. В 1943 году началось строительство опытного экземпляра сдвоенного самолета, однако оно так и не завершилось ввиду наличия более приоритетных проектов. Ситуация на фронте менялась не в пользу Германии и конструкторам пришлось заняться более важными и насущными задачами.

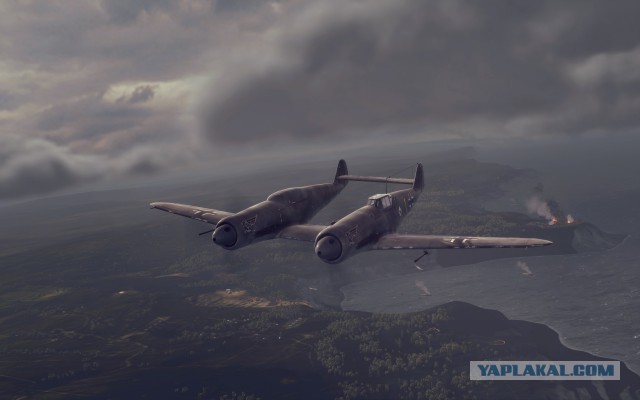

33. Bf-109Z (скриншот из игры World of Warplanes)

В отличие от немецких конструкторов, американские были более удачливы. Им удалось не только создать сдвоенный-двухбалочный самолет, но и довести его до серийного производства. Кроме того, истребитель North American F-82 Twin Mustang успел записать на свой счет еще одно «достижение»: он стал последним американским поршневым истребителем. F-82 представлял собой два P-51 Mustang, фюзеляжи которых соединялись особым центропланом. Вместо родных стабилизаторов с рулями высоты на Twin Mustang устанавливалась единая плоскость. Все системы управления самолетом были дублированы, управление можно было осуществлять из любой кабины. Подразумевалось, что два летчика смогут сменять друг друга в ходе длительных полетов. Первый опытный экземпляр P-82 поднялся в воздух только в начале июля 1945 года и этот самолет не успел поучаствовать во Второй Мировой войне, для которой создавался. Позже эти истребители использовались в ходе Корейской войны. При этом чаще всего «Двойные Мустанги» выполняли задачи по атаке наземных целей, поскольку уже не были способны эффективно бороться с современными истребителями противника.

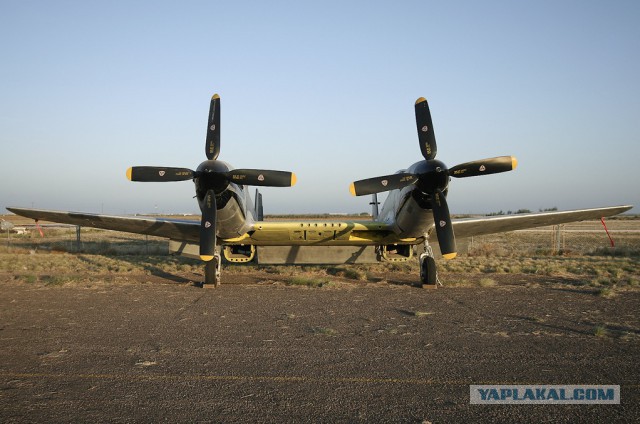

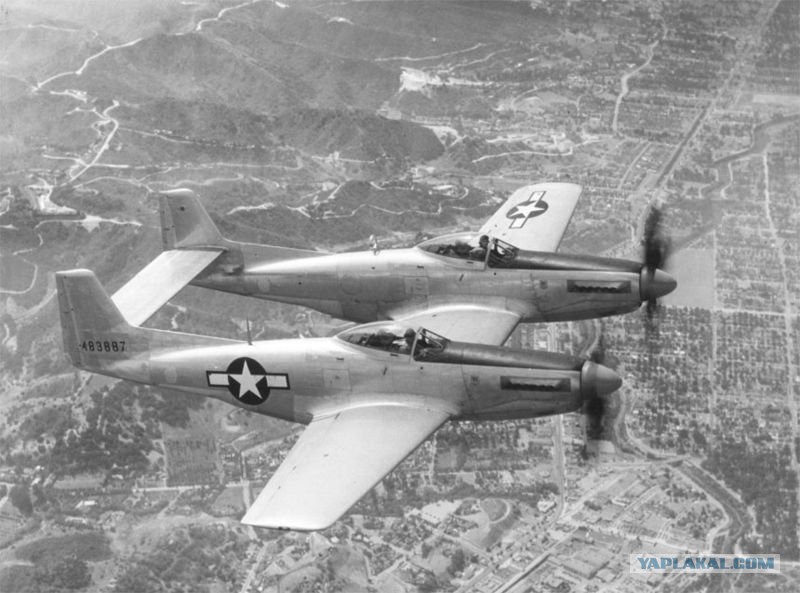

34. North American F-82 Twin Mustang

35. North American F-82 Twin Mustang

36. North American F-82 Twin Mustang

37. North American F-82 Twin Mustang

Рекордные машины

Еще одну оригинальную версию двухбалочной схемы использовал знаменитый конструктор Б. Рутан для создания своего рекордного самолета Rutan Voyager. Этот летательный аппарат с уникальными показателями дальности полета представляет собой самолет с крылом большого удлинения, сравнительно коротким фюзеляжем и двумя хвостовыми балками, на которых смонтированы кили. Передняя часть балок вынесена вперед и соединена с фюзеляжем дополнительным стабилизатором. Главной причиной применения столь необычной системы стало обеспечение необходимой жесткости конструкции. Из-за удлиненной формы фюзеляжа, крыла и балок силовые элементы подвергались массе изгибающих и крутящих нагрузок. Вынесение килей на хвостовые балки и перенос стабилизатора в переднюю часть самолета позволил обеспечить приемлемую прочность и жесткость всей конструкции. Вряд ли самолет Voyager без таких технических ноу-хау смог бы без посадки пролететь более 42 тыс. километров (более 40 тыс. по данным ФАИ).

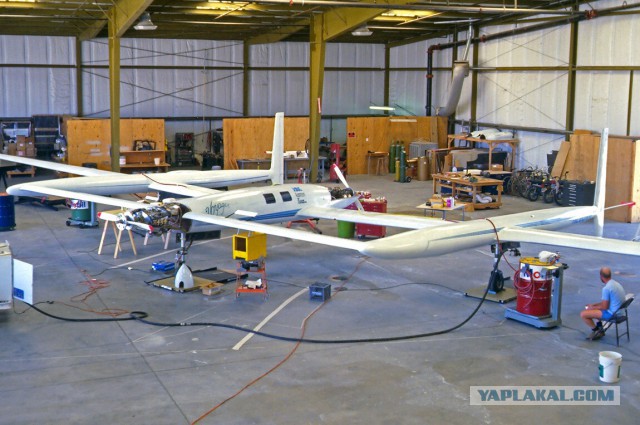

38. Rutan Voyager

39. Rutan Voyager

40. Rutan Voyager

Наработки по проекту Voyager были использованы при создании еще одного рекордного самолета – Virgin Atlantic GlobalFlyer. Разработанный по заказу С. Фоссетта летательный аппарат имел похожую на Voyager компоновку, однако отличался некоторыми деталями. В первую очередь необходимо отметить иную силовую установку – турбореактивный двигатель над фюзеляжем. Кроме того, стабилизатор с рулями высоты был перенесен в хвостовую часть. Две раздельные плоскости на «ГлобалФлайере» крепились к хвостовым балкам, под килями. В 2006 году пилот Фоссетт преодолел на самолете GlobalFlyer чуть менее 41,5 тысяч километров. Средняя скорость полета при этом равнялась 590 километрам в час. При помощи использования новых материалов силового набора удалось не только улучшить летные данные рекордного самолета, но и обеспечить должную прочность конструкции. Именно последний факт позволил отказаться от переднего горизонтального оперения в пользу более привычных систем стабилизации и управления.

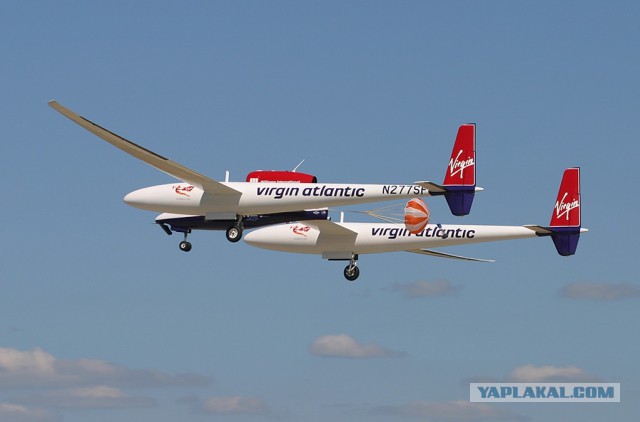

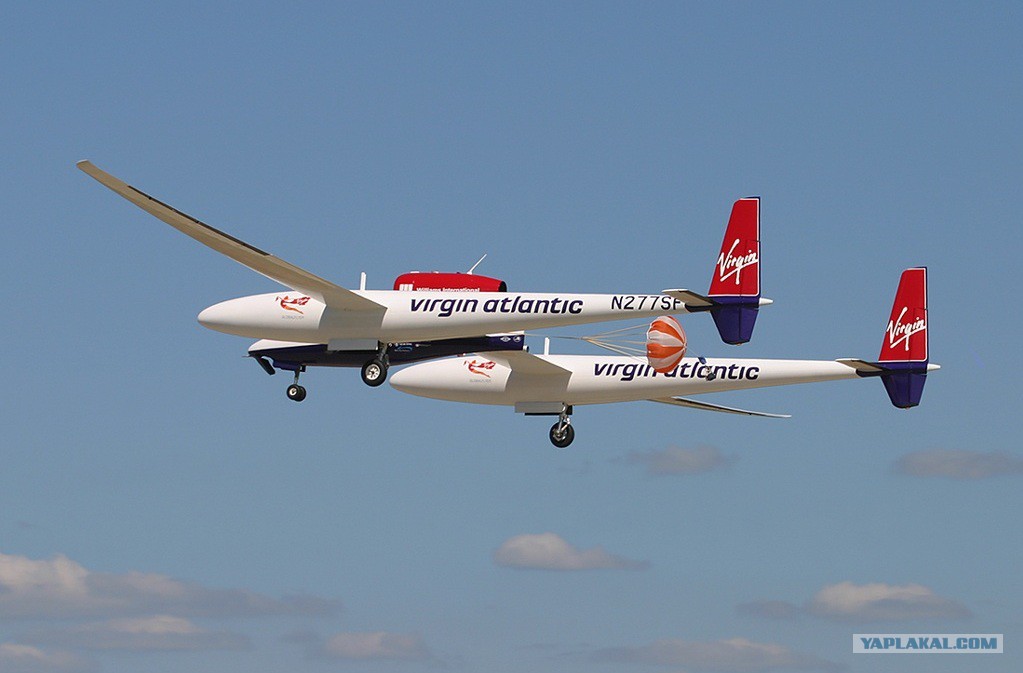

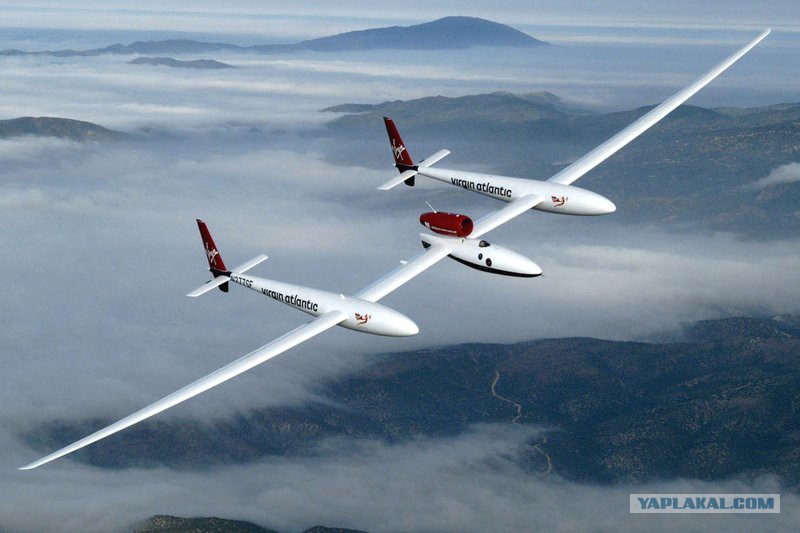

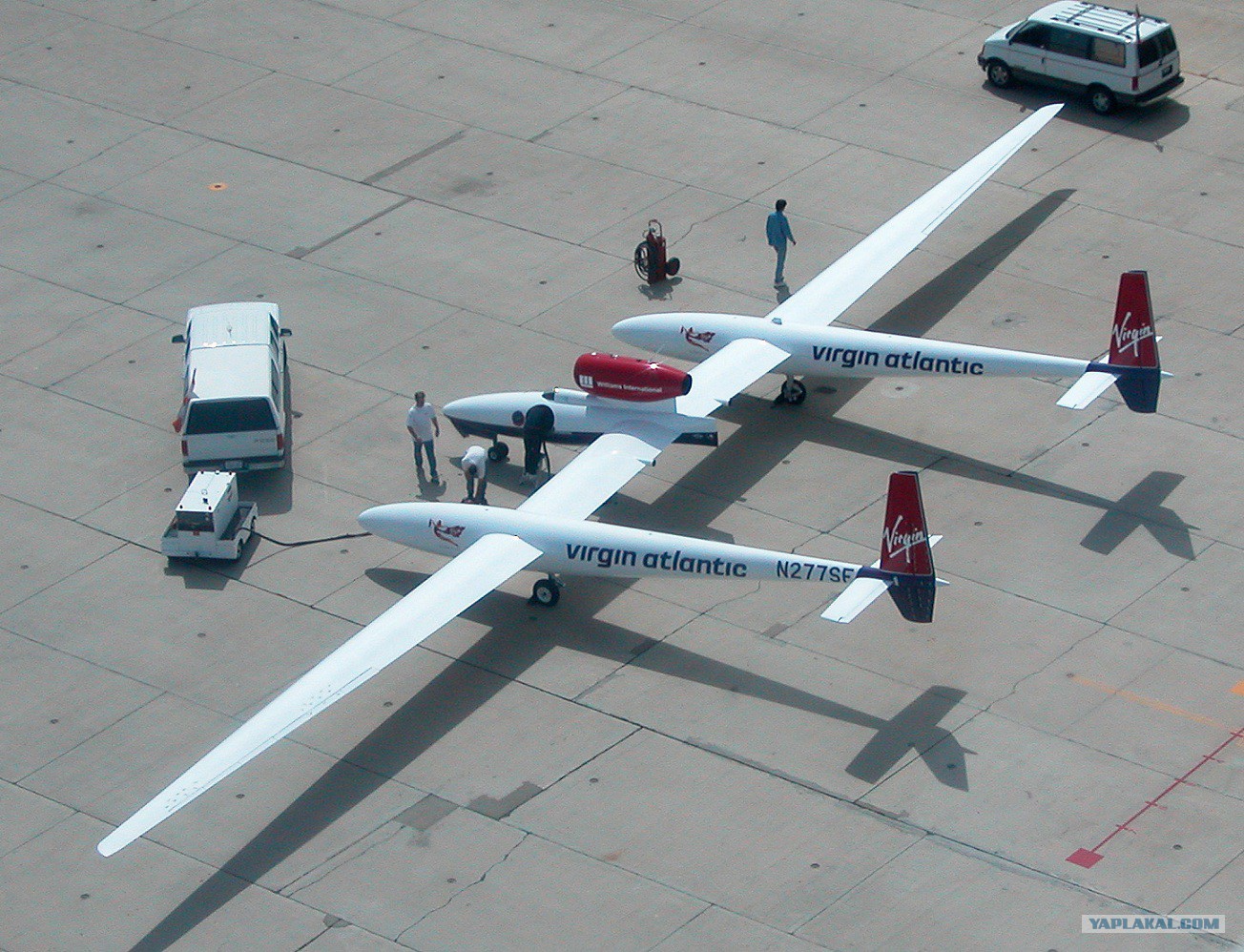

41. Virgin Atlantic GlobalFlyer

42. Virgin Atlantic GlobalFlyer

43. Virgin Atlantic GlobalFlyer

Конечно, сейчас были описаны далеко не все самолеты, выполненные по двухбалочной схеме. Общее количество самолетов с такой компоновкой превышает несколько десятков, и даже самое общее описание их истории создания и конструкций потребует написания многотомного фундаментального труда. Дело в том, что двухбалочная схема была опробована почти во всех классах самолетов. По такой системе строились истребители и бомбардировщики, транспортники и пассажирские самолеты, и даже беспилотные летательные аппараты. Каждый раз применение двухбалочной схемы было обусловлено той или иной причиной. Однако, несмотря на все успехи, подобные системы не получили широкого распространения и не вытеснили классическую схему. Главная причина этого – необходимость создания компактных и прочных хвостовых балок. Кроме того, сравнительно небольшие размеры этих агрегатов самолета не позволяют в полной мере использовать их объем. К примеру, на американских транспортниках внутри балок были только тяги управления рулями.

Так что создание самолета именно двухбалочной схемы требует определенных оснований. Эта компоновка имеет ряд характерных «врожденных» плюсов и минусов, сочетание которых не всегда может благотворно сказаться на конструкции определенного самолета или на его практических перспективах. Поэтому на протяжении долгих лет двухбалочная компоновка самолетов по распространению уступает классической из-за меньшей универсальности. Тем не менее, в будущем обязательно появятся новые типы самолетов с укороченным фюзеляжем и хвостовым оперением, закрепленным на двух балках. Главное, чтобы в случае каждого конкретного проекта применение такой схемы было оправданным и обоснованным.

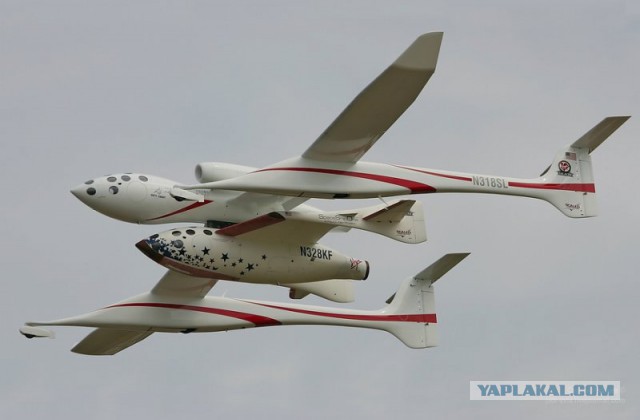

44. Самолёты - стартовые площадки околокосмических кораблей SpaceShip One и Two. Scaled Composites Model 318 White Knight, Oshkosh 2005

45. Scaled Composites 348 White Knight 2 Oshkosh 2009
